Spark plasma sintering of SiC-based bulk materials from carbonaceous residue of rice husk thermal processing

Cover Page

Cite item

Full Text

Abstract

Relevance. The search for a useful application of carbonaceous residues of rice husks thermal processing. These residues due to high silicon content in the inorganic part can potentially be used to produce silicon carbide – an important functional material for various fields of science and technology. Useful utilization of this waste will allow not only solving the environmental problem associated with their inefficient application and formal disposal, but also obtaining value-added products in the form of SiC-based ceramics. Aim. To obtain SiC-based bulk products from carbonaceous residues of rice husk thermal processing by spark plasma sintering with a minimum number of additional stages of feedstock processing. Objects. SiC-based bulk products obtained using carbonaceous residues of rice husk thermal processing. The samples were obtained by spark plasma sintering at 1800°C, pressure of 60 MPa and holding time of 10 minutes. Methods. Spark plasma sintering; X-ray diffractometry (X-ray phase analysis); scanning electron microscopy; vacuumless arc discharge synthesis method. Results. The authors have carried out the experimental studies to assess the possibility of applying carbonaceous residue of rice husk thermal processing as a precursor for the synthesis of silicon carbide in bulk (ceramics) and dispersed (powder) forms. A series of experiments on spark plasma sintering of carbonaceous residue from rice husk thermal processing in the initial and milled form, with SiO2 silica sand additives, as well as with the use of silicon carbide powders synthesized from carbonaceous residue by vacuumless arc discharge method were implemented. The latter is performed within a one-stage fast-flowing process in an air environment and does not require the use of a vacuum system. Preliminary results demonstrated the possibility of obtaining bulk products and dispersed powders based on silicon carbide with a content of at least 50 and 60 wt %, respectively, and indicate the prospects of further increasing phase purity by optimizing spark plasma sintering and vacuumless arc discharge synthesis.

Full Text

Введение

Керамические материалы в виде оксидов, карбидов, боридов и нитридов зарекомендовали себя в многочисленных сферах промышленности, в особенности при работе в экстремальных условиях эксплуатации, при повышенных температурах, механическом, химическом и радиационном воздействии [1–3]. Среди ряда керамических материалов выделяется карбид кремния (SiC), который обладает совокупностью таких выдающихся свойств, как высокая твердость, низкая плотность, хорошая износостойкость, химическая стабильность при высоких температурах, высокая температура плавления и теплопроводность, а также низкий коэффициент теплового расширения [4]. По этой причине SiC на протяжении многих лет привлекает внимание исследователей и используется в различных областях производства, от абразивных материалов, износостойкой и жаростойкой керамики до радиационностойких композитов и различных видов биоматериалов и биокерамики [5–7]. Кроме того, карбид кремния является перспективным полупроводниковым материалом, на основе которого возможно изготовление устройств силовой и высокотемпературной электроники [8].

Различные структуры SiC привлекли большое внимание благодаря своим превосходным характеристикам и большому потенциалу применения [9]. Микро- и наноразмерные частицы SiC применяются в качестве армирующего компонента для керамических, металлических и композиционных материалов для улучшения износостойкости, твердости, прочности и ударной вязкости изделий [10, 11]. Кроме того, известно, что структуры на основе SiC активно используются в каталитических приложениях, например, в качестве материала-носителя для электрокатализаторов в прямых метанольных топливных элементах [12, 13].

В силу актуальности применения различных структур карбида кремния в многочисленных областях науки и техники используются разнообразные техники и подходы. Для синтеза частиц SiC сегодня задействованы такие методы, как высокоэнергетический помол в шаровой мельнице [14], химическое травление [15], синтез в процессе горения [16], карботермическое восстановление [17], золь-гель метод [18], импульсная лазерная абляция [19], химическое осаждение из паровой среды [20], плазмохимические методы [21, 22]. При всем обилии разнообразных техник для синтеза карбида кремния существует проблема полноценного использования уникальной совокупности физических характеристик SiC вследствие сложности получения качественных нано- и микроструктур, загрязнений и грубой дисперсности получаемого продукта, энергозатратности и многостадийности используемых методик [23]. В связи с этим фундаментальной научной задачей является разработка новых подходов для получения карбида кремния [24].

Среди представленных выше подходов выделяются методы, направленные на получение частиц карбида кремния при использовании в качестве прекурсоров отходов различных областей промышленности, в том числе электронной промышленности, сельского хозяйства и т. д., в силу экологичности данного подхода. Многие подходы основаны на использовании различных сельскохозяйственных и биологических отходов для синтеза SiC в основном методом карботермического восстановления [24]. Преимущество использования для синтеза карбида кремния растительной биомассы заключается в том, что она содержит углерод и зачастую кремнезем (например, шелуха, солома злаковых культур), обеспечивая почти идеальный исходный материал для синтеза кристаллов карбида кремния [25], а также ее доступность, поскольку ежегодно в мире производятся миллионы тонн биомассы сельскохозяйственных отходов [26]. За счет равномерного проникновения диоксида кремния в различные органы растений в виде ортокремниевой кислоты в процессе роста минеральная компонента растительной биомассы представлена в виде частиц аморфного диоксида кремния размером несколько нм, равномерно распределенных в лигноцеллюлозной матрице [27–29]. Это позволяет потенциально рассматривать растительную биомассу как природный нанокомпозит, содержащий минеральную фазу и пригодный для дальнейшего использования в качестве прекурсора получения неорганических соединений.

В то же время использование растительной биомассы помимо преимуществ, связанных с ее составом и структурой, также актуально ввиду проблемы переработки отходов, поскольку сегодня в основном такие отходы утилизируют путем захоронения, либо производят на их основе удобрения и корма [30], а около 30 % от их общей массы остается без какого бы то ни было дальнейшего использования [31]. В качестве исходных материалов для получения карбида кремния, в том числе в наноразмерном виде, используют разнообразное сырье растительного происхождения: рисовую шелуху [32, 33], листья бамбука [34], древесную массу [35], ореховую скорлупу [36] и др.

Таким образом, использование в качестве исходных материалов для получения карбида кремния различных видов вторичного сырья не только позволяет получать востребованный дисперсный продукт, но и решает задачу утилизации отходов. По этой причине сегодня чрезвычайно актуальны исследования, позволяющие создать единую ресурсоэффективную технологию по получению SiC и разнообразных изделий на его основе.

В настоящем исследовании демонстрируется возможность прямого использования углеродистого остатка (УО) термической переработки рисовой шелухи в качестве прекурсора для синтеза карбида кремния в объемном и дисперсном виде. Проведены экспериментальные исследования по искровому плазменному спеканию углеродистого остатка термической переработки рисовой шелухи в исходном и размолотом виде, с добавками кварцевого песка SiO2. Кроме того, получен порошок на основе карбида кремния из углеродистого остатка безвакуумным электродуговым методом, который осуществляется в ходе одностадийного быстропротекающего процесса в воздушной среде и не требует применения системы вакуумирования. С его помощью получены дисперсные продукты с содержанием карбида кремния свыше 60 мас. %, которые впоследствии также были компактированы искровым плазменным спеканием.

Экспериментальная часть

В качестве основного метода компактирования был выбран метод искрового плазменного спекания (Spark Plasma Sintering – SPS), который использовался для получения объемных образцов. Для реализации процесса компактирования применялась система искрового плазменного спекания GT Advances Technologies SPS10-4. Исходную шихту, которая представляла собой или измельченный углеродистый остаток термической переработки рисовой шелухи, или его смесь с кварцевым песком SiO2, или переработанный безвакуумным электродуговым методом порошок оборачивали графитовой бумагой и помещали в объем, образованный внутренним диаметром пресс-формы (12,7 мм) и верхним и нижним графитовыми пуансонами такого же диаметра. Применение графитовых пресс-формы и пуансонов позволяет осуществлять прямое прессование шихты и создаёт канал для протекания тока в обход порошка, обеспечивая термическое воздействие за счёт Джоулева нагрева. Температура пресс-формы изменяется программно и регистрируется высокотемпературным пирометром.

Основные параметры процесса спекания выбирались в соответствии с ранее проведенными исследованиями по получению керамики на основе карбида кремния [37, 38] и были следующими: давление прессования – 60 МПа, температура спекания – 1800 ºС, время выдержки при максимальной температуре – 10 минут и скорость нагрева – 100 °С/мин. Весь процесс от начала нагрева до выемки конечного образца занимает не более 30 минут. При выбранных параметрах процесса величина тока составляет около 1 кА, что соответствует потребляемой мощности 12,5 кВт. При отмеченной длительности спекания величина потребленной электроэнергии равна 6 кВт·ч, что в конечном итоге и составляет общую величину энергозатрат на 1 объемный образец SiC, полученный методом SPS (или в пересчете на граммы при массе образца для нашего конкретного случая 2 г – 3 кВт·ч/г).

В качестве объекта исследования использовался углеродистый остаток термической переработки рисовой шелухи. Обоснованием для возможности применения данного материала в качестве прекурсора получения карбида кремния является высокое содержание кремния в неорганической части. В основной своей массе он представлен в виде диоксида кремния, о чем можно судить по данным рентгенофлуоресцентной волнодисперсионной спектроскопии (X-ray Fluorescence – XRF), которая была выполнена с использованием спектрометра XRF-1800: Si – 52,1 мас. %; О – 39,6 мас. %; К – 8,3 мас. %. Высокое содержание кремния в неорганической части и углерода в составе органики делают данный материал потенциально применимым как для прямого реакционного спекания, так и для дополнительных процедур обработки.

В качестве одного из способов предварительной обработки углеродистого остатка и получения дисперсного продукта на основе карбида кремния использовался метод безвакуумного электродугового синтеза [37]. В основе процесса лежит подведение электрической энергии к двум токопроводящим графитовым электродам, что вызывает нагрев окружающей среды и протекание реакций карбидообразования. Возможность работы в атмосферных условиях обуславливает эффект экранирования зоны реакции за счет генерации газовой смеси из монооксида углерода СО и диоксида углерода СО2. Для оценки возможности получения карбида кремния в дисперсном виде из исходного углеродистого материала был реализован предварительный эксперимент с использованием описанной выше системы. Основные параметры процесса перечислены далее: система с трубчатыми коаксиально расположенными графитовыми элементами, постоянный ток процесса – 450 А, длительность воздействия – 210 сек, подведенная энергия – 913 кДж.

Стоит отметить, что предложенный способ получения дисперсных материалов отличается низкими энергозатратами. При указанных энергетических параметрах и текущем конструктивном исполнении лабораторной установки загрузка шихты достигает 15 г. Энергопотребление установки составляет 0,31 кВт∙ч за один рабочий цикл. Таким образом, энергоемкость процесса составляет не более 0,021 кВт∙ч/г. Текущее исполнение позволяет производить за один час не более трех экспериментов (с ручной пересборкой системы). Таким образом, производительность по исходному сырью в настоящее время составляет примерно до 50 г в час. Однако отсутствие системы вакуумирования и относительно низкие энергозатраты выгодно выделяют представленный способ получения дисперсного карбида кремния.

Стоит отметить, что используемый для спекания и безвакуумного электродугового синтеза материал, представляющий собой углеродистый остаток термической переработки рисовой шелухи, предварительно измельчался в шаровой мельнице SPEX, с использованием стаканов и помольных шаров из нитрида кремния Si3N4. Процедура помола позволяла повысить дисперсность и насыпную плотность. Морфологические особенности характерных объектов углеродистого остатка до и после помола представлены на рис. 1.

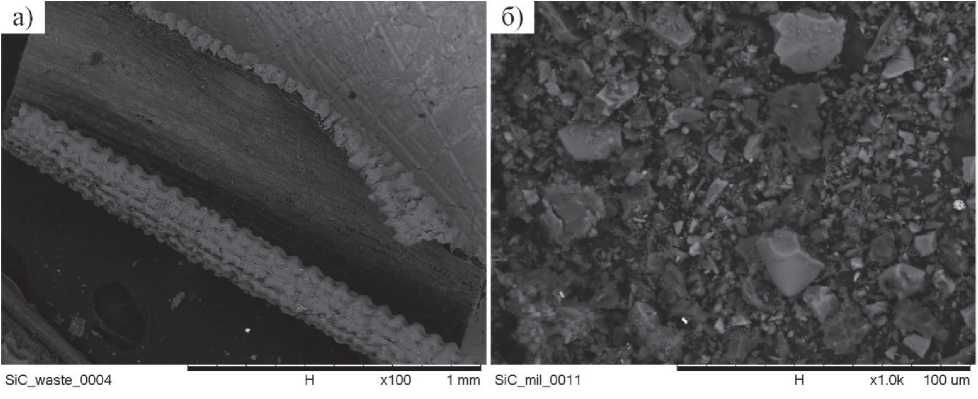

Рис. 1.   Снимки растровой электронной микроскопии для характерных объектов в составе углеродистых остатков термической переработки рисовой шелухи: а) исходный УО; б) измельченный УО

Fig. 1.    Scanning electron microscopy images for characteristic objects in the composition of carbonaceous residues (CR) of rice husk thermal processing: a) initial CR; б) shredded CR



Как и исходный углеродистый остаток, все полученные в дальнейшем дисперсные и объемные материалы исследовались методом растровой электронной микроскопии (Hitachi TM3000, Япония). Фазовый состав материалов исследовался методом рентгеновской дифракции (Shimadzu XRD-7000, CuKα1-излучение, λ1=1,5406 Å, 2θ=10–90°), качественный анализ осуществлялся с помощью программы Crystallographica Search-Match и базы структурных данных PDF4+.

Результаты и обсуждение

Как видно из представленных микроснимков на рис. 1, прямое применение частиц углеродистого остатка в установке искрового плазменного спекания не представлялось возможным ввиду низкой насыпной плотности и потенциальной опасности нарушения экспериментального процесса и его выхода из-под контроля из-за неуправляемой усадки пуансонов гидравлической системы прессования. В этой связи предварительно осуществлялся помол исходного прекурсора для уменьшения среднего размера частиц и повышения насыпной плотности. Ожидаемо, такой помол привел к разрушению исходных частиц с их измельчением и переходом в микронный диапазон размеров. Степень измельчения в конечном итоге зависит от времени помола: чем оно дольше, тем меньше средний размер. В данной экспериментальной серии для задач исследования был выбран диапазон, равный 30 минутам.

На первоначальном этапе было предложено оценить возможность прямого реакционного спекания кремния и углерода, в избытке присутствующих в составе углеродистого остатка. Для этого предварительно измельченный порошок спекался в соответствии с методикой, подробно описанной в [37, 38]. Реализация процесса искрового плазменного спекания при указанных в разделе «Экспериментальная часть» параметрах позволила осуществить компактирование дисперсных материалов с формированием объемных изделий. Фазовый состав исходной шихты (измельченный углеродистый остаток) и полученного объемного изделия исследовался методами рентгеновской дифрактометрии. Соответствующие картины рентгеновской дифракции приведены на рис. 2.

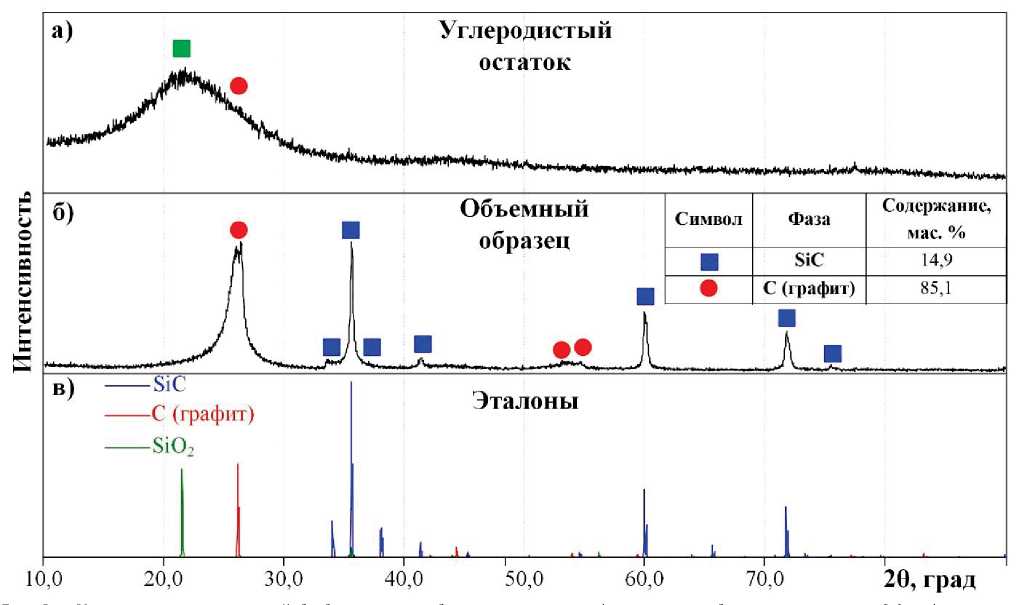

Рис. 2.    Картины рентгеновской дифракции исходного молотого образца углеродистого остатка (а), объемного компактированного образца (б) в сравнении с эталонными карточками из базы данных PDF4+ (в)

Fig. 2.     X-ray diffraction patterns of the initial ground carbonaceous residue sample (a), bulk compacted sample (б) in comparison with reference cards from the PDF4+ database (в)



Полученные данные свидетельствуют о том, что исходный молотый углеродистый остаток представляет собой рентгеноаморфный материал, преимущественно состоящий из диоксида кремния SiO2 с присутствием аморфного углерода. Содержание фаз в данном образце не поддается оценке методами рентгеновской дифракции. При спекании данного образца в отмеченных условиях в системе SPS наблюдаются фазовые превращения с формированием преимущественно двух компонентов: графитоподобного углерода (gC) и карбида кремния (SiC) тригональной сингонии. При этом содержание последнего по данным количественной оценки не превышает 15 мас. %.

Тем не менее этот результат можно считать положительным ввиду обнаруженной возможности формирования SiC в результате реакционного спекания без добавок каких-либо компонентов, что потенциально может быть перспективно для создания максимально простого технологического процесса при варьировании содержания свободного углерода в углеродистом остатке.

На рис. 3 приведены фотография полученного объемного материала и РЭМ снимок его поверхности. Поверхность характеризуется естественной шероховатостью, наличием пор и трещин. Это может быть следствием значительного количества несвязанного углерода в составе исходной смеси, который охрупчивает конечное изделие. Тем не менее получение такого рода объемного образца из исходной шихты само по себе является интересным научным результатом в связи с известными особенностями и трудностями при спекании карбидокремниевой керамики [39].

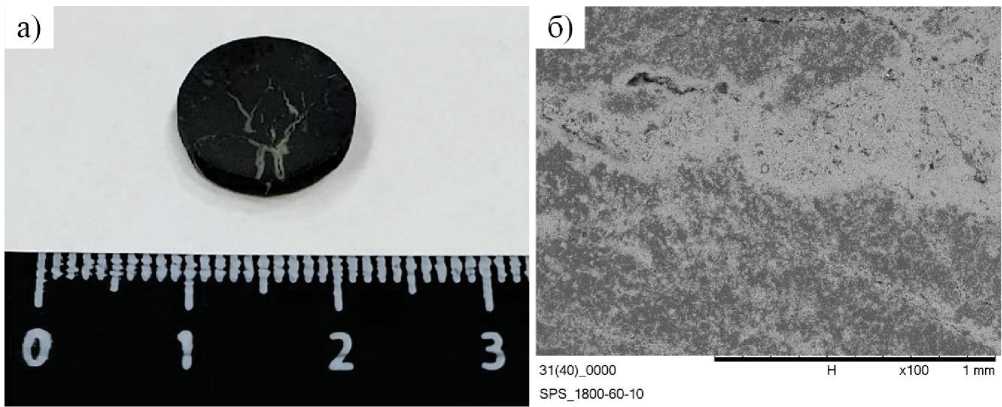

Рис. 3.    Фотография внешнего вида объемного образца (а) и РЭМ-снимок поверхности при увеличении ×100 (б)

Fig. 3.     Photograph of the bulk sample appearance (a) and SEM image of the surface at ×100 magnification (б)



В связи с обнаруженными особенностями полученного объемного образца, а именно низким массовым выходом карбида кремния и низкой относительной плотностью, было предложено модернизировать методику спекания за счёт добавки к исходному УО широко распространенного кварцевого песка (SiO2). В качестве такого сырья был выбран кварцевый песок, соответствующий характеристикам ГОСТ 9428-73. Реакционное спекание такой смеси должно приводить к удалению части излишнего углерода за счёт его реакции с высвобождающимся при нагреве кислородом, а кремний должен вступать в реакцию с другой частью углерода с образованием SiC. Поэтому в качестве демонстрационных работ были исследованы режимы спекания УО с добавками кварцевого песка в массовом соотношении УО:кварц=1:1 и УО:кварц=3:1. Несомненным преимуществом использования такого подхода является повсеместная распространенность кварцевого песка и его низкая стоимость.

При идентичных условиях спекания (давлении, температуре, времени выдержки и скорости нагрева) методом SPS были получены объемные образцы из смесевых составов УО+кварц. На рис. 4 приведены рентгеновские дифрактограммы полученных материалов в сравнении с эталонными данными и образцом из измельченного углеродистого остатка. Также приведены данные количественного рентгенофазового анализа в виде таблиц.

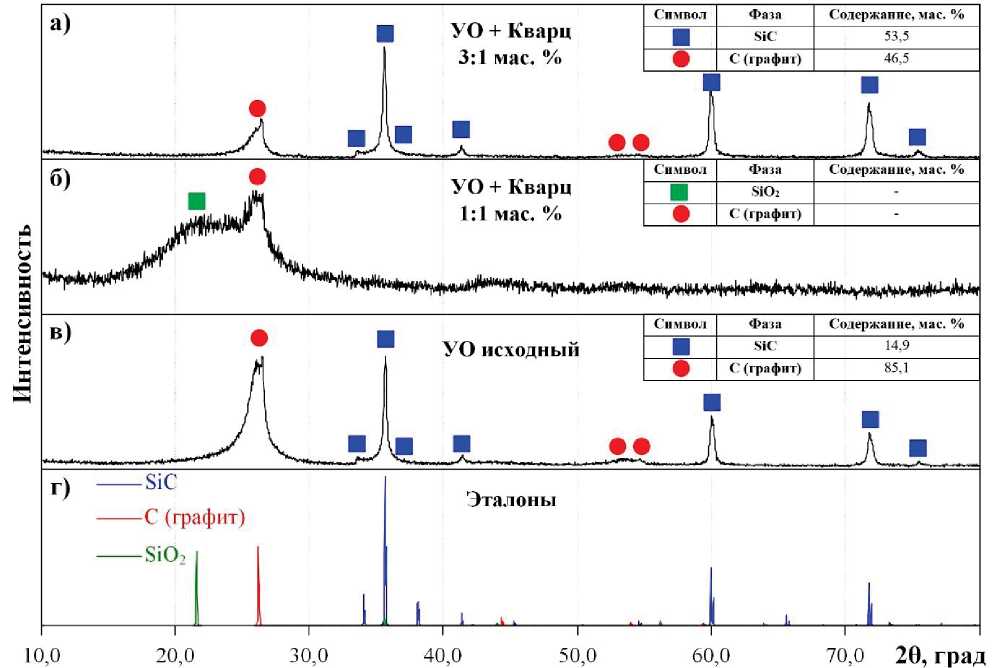

Рис. 4.    Картины рентгеновской дифракции объемных образцов, полученных из смесевых составов УО и кварцевого песка (кварц) в массовом соотношении 3:1 (а), 1:1 (б), из исходного молотого УО (в) в сравнении с эталонными данными (г)

Fig. 4.     X-ray diffraction patterns of bulk samples obtained from mixed compositions of CR and quartz sand (quartz) in mass ratio 3:1 (a), 1:1 (б), from initial ground CR (в) in comparison with reference data (г)



Как видно, введение дополнительного компонента (кварцевого песка) существенно влияет на конечный фазовый состав, что выражается в принципиально разном характере картин рентгеновской дифракции. При незначительной добавке кварца (рис. 4, а) наблюдается снижение относительной интенсивности графитовых максимумов (~ 26 град.) в сравнении с образцом из исходного УО (рис. 4, в) и возрастание максимумов, соответствующих фазе SiC. В конечном итоге это выражается в троекратном повышении количественного выхода SiC до 53,5 мас. % в составе объемного изделия.

Подготовка смесевого состава с равными массовыми долями УО и кварцевого песка, как видно из представленных данных, негативно сказывается на фазовом составе конечного продукта. Отсутствуют максимумы карбида кремния как такового, а вместо этого возрастает доля SiO2 и углерода. Таким образом, можно сделать вывод, что существует некая оптимальная точка по массовой добавке кварца, которая позволяет достичь максимального выхода SiC в составе получаемых объемных изделий. Превышение этого оптимума приводит к необратимым изменениям протекающих химических реакций и изменению фазового состава в негативную (для поставленной задачи) сторону. Несмотря на это, такой подход к получению объемных изделий на основе карбида кремния может рассматриваться как перспективный и требует проведения дополнительных исследований.

Альтернативным вариантом получения объемных изделий из углеродистого остатка является его предварительная переработка с формированием порошка карбида кремния, который в дальнейшем можно использовать как шихту для искрового плазменного спекания. Для реализации такого подхода был использован безвакуумный электродуговой синтез, который представляет собой уникальный авторский способ получения карбидных материалов в атмосферных условиях без необходимости использования дорогостоящих вакуумных систем и сопутствующей газовой оснастки. Для оценки возможности получения карбида кремния в дисперсном виде из исходного углеродистого остатка был реализован предварительный эксперимент с использованием описанной системы.

Реализация указанного способа синтеза карбида кремния позволила получить из исходного молотого углеродистого остатка порошок SiCэксп, фазовый состав которого также оценивался методом рентгеновской дифрактометрии. Результаты данного анализа приведены на рис. 5, а. Как видно из представленных данных, карбид кремния является доминирующим компонентом, о чем можно судить по соотношению максимумов SiC и С. Расчет фазового состава позволил установить, что содержание SiC в полученном продукте практически достигает 70 мас. %. Этот результат является весьма обнадеживающим с позиции возможной дальнейшей оптимизации процесса для повышения фазовой чистоты.

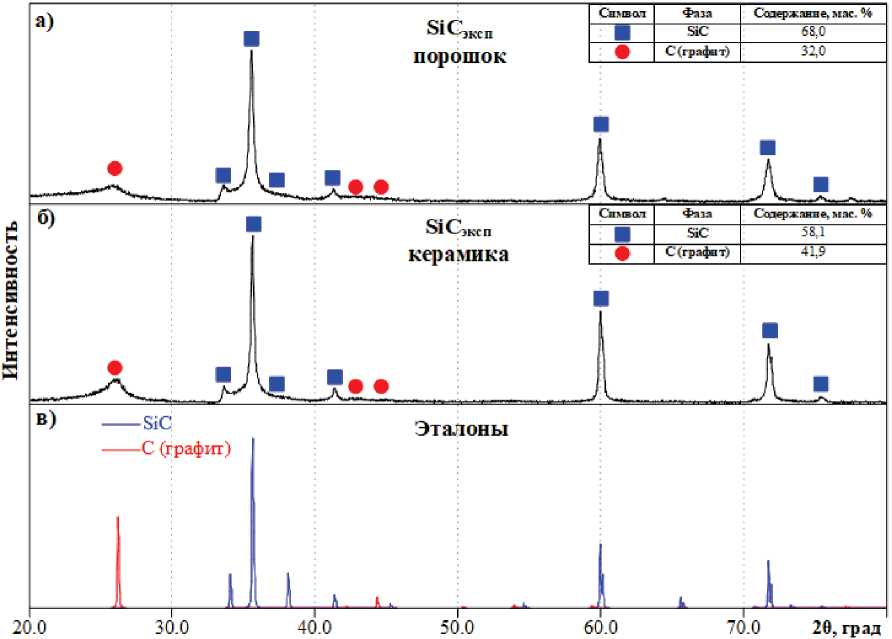

Рис. 5.    Картины рентгеновской дифракции синтезированного порошка на основе карбида кремния (а), объемного материала, полученного методом SPS при его спекании (б), и эталонные данные для отмеченных фаз из базы данных PDF4+ (в)

Fig. 5.     X-ray diffraction patterns of synthesized silicon carbide powder (a), bulk material obtained by SPS sintering (б), and reference data for the marked phases from the PDF4+ database (в)



На рис. 6 приведены снимки растровой электронной микроскопии полученных дисперсных материалов (а–в) с проставленными размерами и микроснимок поверхности керамического образца (г). Как видно из приведенных изображений, дисперсный продукт характеризуется наличием двух основных типов частиц: более темных по контрасту – частиц углерода, и более светлых – частиц карбида кремния SiC. Возможность фазовой идентификации по контрасту обусловлена особенностями метода и разной плотностью исследуемых материалов. Материал с большей плотностью характеризуется более ярким свечением при взаимодействии с электронным пучком. Путем прямых измерений установлено, что частицы полученного SiC характеризуются размерами частиц от единиц микрометров до ~50 мкм. При этом наблюдается формирование агломератов, состоящих из более мелкой наноразмерной фракции, что отчетливо видно на рис. 6, в.

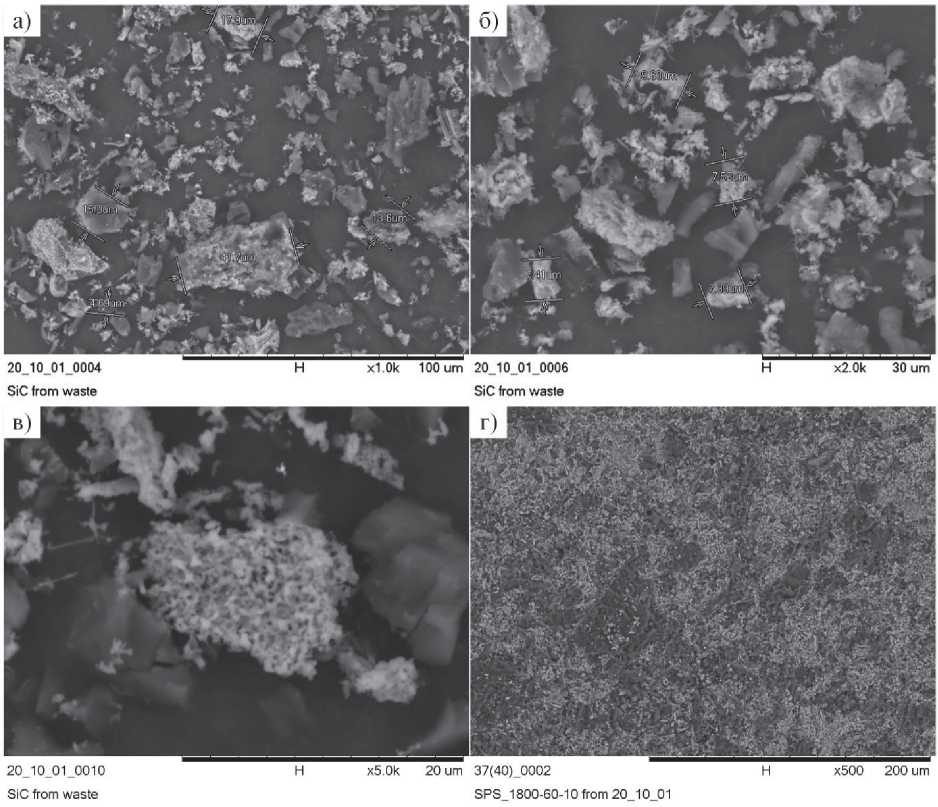

Рис. 6.    РЭМ-снимки характерных объектов в составе синтезированного дисперсного карбида кремния (а–в) и снимок поверхности полученного объемного образца (г)

Fig. 6.     SEM images of characteristic objects within the synthesized dispersed silicon carbide (a–в) and surface image of the obtained bulk sample (г)



Спеченный с использованием синтезированного порошка объемный образец характеризуется более высокой однородностью поверхности и отсутствием микротрещин. Тем не менее при ближайшем рассмотрении наблюдается большое количество микропор, образование которых обусловлено значительным количеством несвязанного углерода, который присутствует в составе исходного порошка. Таким образом, одним из путей повышения плотности и физико-механических свойств конечных объемных изделий может быть оптимизация процесса безвакуумного резистивного синтеза для минимизации содержания углерода.

Заключение

По результатам проведенных исследований можно сделать следующие выводы:

  1. Проведены исследования по получению объемных керамических образцов с использованием углеродистого остатка термической переработки рисовой шелухи. Прямое спекание предварительно измельченного углеродистого остатка позволяет сформировать объемный образец с содержанием SiC до 15 мас. %.
  2. Формирование смесевых составов углеродистого остатка с кварцевым песком и их дальнейшее спекание методом SPS позволяет повысить выход SiC в составе объемных изделий до уровня свыше 50 мас. %.
  3. Реализован процесс получения дисперсного карбида кремния SiC безвакуумным резистивным синтезом с использованием предварительного помолотого углеродистого остатка в качестве прекурсора. Такой процесс позволяет получить микронные порошки с размерами от единиц до 50 мкм с массовым выходом карбида кремния ~70 %.
  4. Спекание керамических образцов при использовании в качестве шихты синтезированного безвакуумным резистивным методом карбида кремния позволяет получить керамические образцы с выходом SiC практически равным 60 мас. %.

Полученные данные свидетельствует о высокой перспективности и возможности получения высокочистых материалов на основе карбида кремния из углеродистого остатка термической переработки рисовой шелухи. Для этого требуется проведение дополнительных исследований либо для определения оптимальных добавок и прямого спекания объемных изделий, либо по предварительному синтезу с возможностью дальнейшего использования как порошка, так и керамики на основе SiC.

×

About the authors

Ivan I. Shanenkov

Tyumen State University; National Research Tomsk Polytechnic University

Email: i.i.shanenkov@utmn.ru
ORCID iD: 0000-0001-7499-5846

Cand. Sc., Head of the Laboratory, Senior Researcher

Russian Federation, 6, Volodarsky street, Tyumen, 625003; 30, Lenin avenue, Tomsk, 634050

Dmitry S. Nikitin

National Research Tomsk Polytechnic University

Email: nikitindmsr@yandex.ru
ORCID iD: 0000-0002-5015-6092

Cand. Sc., Associate Professor, National Research

Russian Federation, 30, Lenin avenue, Tomsk, 634050

Artur Nassyrbayev

National Research Tomsk Polytechnic University

Email: arn1@tpu.ru
ORCID iD: 0000-0003-4761-8863

Assistant, National Research

Russian Federation, 30, Lenin avenue, Tomsk, 634050

Alexander I. Tsimmerman

National Research Tomsk Polytechnic University

Author for correspondence.
Email: alextsimmer@yandex.ru
ORCID iD: 0009-0008-9474-7899

Assistant, National Research

Russian Federation, 30, Lenin avenue, Tomsk, 634050

Yuliya L. Shanenkova

National Research Tomsk Polytechnic University

Email: kolganovajulia@tpu.ru
ORCID iD: 0000-0003-0439-8557

Cand. Sc., Associate Professor

Russian Federation, 30, Lenin avenue, Tomsk, 634050

Alexey V. Vlasov

National Research Tomsk Polytechnic University

Email: avv49@tpu.ru

Postgraduate Student

Russian Federation, 30, Lenin avenue, Tomsk, 634050

Alexander Ya. Pak

National Research Tomsk Polytechnic University

Email: avv49@tpu.ru
ORCID iD: 0000-0001-8447-1309

Dr. Sc., Head of the Laboratory

Russian Federation, 30, Lenin avenue, Tomsk, 634050

Anastasia S. Saigash

National Research Tomsk Polytechnic University

Email: nasts@tpu.ru
ORCID iD: 0000-0001-7340-0871

Cand. Sc., Acting head of Power Engineering and Electrical Technology Department

Russian Federation, 30, Lenin avenue, Tomsk, 634050

References

  1. Golla B.R., Mukhopadhyay A., Basu B., Thimmappa S.K. Review on ultra-high temperature boride ceramics. Progress in Materials Science, 2020, vol. 111, article no. 100651. doi: 10.1016/j.pmatsci.2020.100651
  2. Ren X., Zou H., Diao Q., Wang C., Wang Y., Li H., Sui T., Lin B., Yan S. Surface modification technologies for enhancing the tribological properties of cemented carbides: a review. Tribology International, 2023, article no. 108257. doi: 10.1016/j.triboint.2023.108257
  3. Sivkov A.A., Gerasimov D.Y., Nikitin D.S. Direct dynamic synthesis of nanodispersed phases of titanium oxides upon sputtering of electrodischarge titanium plasma into an air atmosphere. Technical Physics Letters, 2017, vol. 43, article no. 16–19. doi: 10.1134/S1063785016120105
  4. Riedel R. Handbook of ceramic hard materials. Wiley Online Library. Weinheiin, Wiley, 2000. 1020 p.
  5. Nisar A., Hassan R., Agarwal A., Balani K. Ultra-high temperature ceramics: aspiration to overcome challenges in thermal protection systems. Ceramics International, 2022, vol. 48, no. 7, pp. 8852–8881. doi: 10.1016/j.ceramint.2021.12.199
  6. Xu M., Girish Y.R., Rakesh K.P., Wu P., Manukumar H.M., Byrappa S.M., Byrappa K. Recent advances and challenges in silicon carbide (SiC) ceramic nanoarchitectures and their applications. Materials Today Communications, 2021, vol. 28, article no. 102533. doi: 10.1016/j.mtcomm.2021.102533
  7. Katoh Y., Snead L.L. Silicon carbide and its composites for nuclear applications–Historical overview. Journal of Nuclear Materials, 2019, vol. 526, article no. 151849. doi: 10.1016/j.jnucmat.2019.151849
  8. Roccaforte F., Fiorenza P., Greco G., Nigro R.L., Giannazzo F., Iucolano F., Saggio M. Emerging trends in wide band gap semiconductors (SiC and GaN) technology for power devices. Microelectronic Engineering, 2018, vol. 187, pp. 66–77. doi: 10.1016/j.mee.2017.11.021
  9. Wu R., Zhou K., Yue C.Y., Wei J., Pan Y. Recent progress in synthesis, properties and potential applications of SiC nanomaterials. Progress in Materials Science, 2015, vol. 72, pp. 1–60. doi: 10.1016/j.pmatsci.2015.01.003
  10. Wang X., Gao X., Zhang Z., Cheng L., Ma H., Yang W. Advances in modifications and high-temperature applications of silicon carbide ceramic matrix composites in aerospace: a focused review. Journal of the European Ceramic Society, 2021, vol. 41, no. 9, pp. 4671–4688. doi: 10.1016/j.jeurceramsoc.2021.03.051
  11. Tebyani S.F., Dehghani K. Effects of SiC nanopowders on the mechanical properties and microstructure of interstitial free steel joined via friction stir spot welding. Materials & Design, 2016, vol. 90, pp. 660–668. doi: 10.1016/j.matdes.2015.11.016
  12. Fang L., Huang X.P., Vidal-Iglesias F.J., Liu Y.P., Wang X.L. Preparation, characterization and catalytic performance of a novel Pt/SiC. Electrochemistry communications, 2011, vol. 13, no. 12, pp. 1309–1312. doi: 10.1016/j.elecom.2011.07.023
  13. Tong X., Dong L., Jin G., Wang Y., Guo X.Y. Electrocatalytic performance of Pd nanoparticles supported on SiC nanowires for methanol oxidation in alkaline media. Fuel Cells, 2011, vol. 11, no. 6, pp. 907–910. doi: 10.1002/fuce.201100017
  14. Manikandan S., Jancirani J. A study of preparation and characterization of Nano-sized SiC powder using high energy ball milling. Applied Mechanics and Materials, 2014, vol. 592, pp. 13–17. doi: 10.4028/ href='www.scientific.net/AMM.592-594.13' target='_blank'>www.scientific.net/AMM.592-594.13
  15. Károlyházy G., Beke D., Zalka D., Lenk S., Krafcsik O., Kamarás K., Gali Á. Novel method for electroless etching of 6H–SiC. Nanomaterials, 2020, vol. 10, no. 3, article no. 538. doi: 10.3390/nano10030538
  16. Kuang B., Dou Y., Wang Z., Ning M., Jin H., Guo D., Cao M., Fang X., Zhao Y., Li J. Enhanced microwave absorption properties of Co-doped SiC at elevated temperature. Applied Surface Science, 2018, vol. 445, pp. 383–390. doi: 10.1016/j.apsusc.2018.03.203
  17. Zhan H., Zhang N., Wu D., Wu Z., Bi S., Ma B., Liu W. Controlled synthesis of β-SiC with a novel microwave sintering method. Materials Letters, 2019, vol. 255, article no. 126586. doi: 10.1016/j.matlet.2019.126586
  18. Qin X., Wang F., Ren S., Yang L., Meng Y., Sun L. Self-forming salt-assisted synthesis of SiC nanoparticles and their adsorption property for methylene blue from aqueous solution. Ceramics International, 2016, vol. 42, no. 1, pp. 847–852. doi: 10.1016/j.ceramint.2015.09.008
  19. Yamada T., Araki F., Ishihara J., Miyajima K. Fabrication of silicon carbide nanoparticles using picosecond pulsed laser ablation in acetone with characterizations from TEM and XRD. AIP Advances, 2019, vol. 9, no. 10, article no. 105011. doi: 10.1063/1.5121756
  20. Wang C., Zhou J., Song M., Lu Z., Chen X., Zheng Y., Xia W. Synthesis of ultrafine silicon carbide nanoparticles using nonthermal arc plasma at atmospheric pressure. Journal of the American Ceramic Society, 2021, vol. 104, no. 8, pp. 3883–3894. doi: 10.1111/jace.17811
  21. Sivkov A.A., Nikitin D.S., Pak A.Y., Rakhmatullin I.A. Influence of plasmodynamic synthesis energy in Si-C system on the product phase composition and dispersion. Nanotechnologies in Russia, 2015, vol. 10, pp. 34–41. doi: 10.1134/S1995078015010188
  22. Sivkov A.A., Nikitin D.S., Pak A.Y., Rakhmatullin I.A. Production of ultradispersed crystalline silicon carbide by plasmodynamic synthesis. Journal of Superhard Materials, 2013, vol. 35, pp. 137–142. doi: 10.3103/S1063457613030027
  23. Voon C.H., Lim B.Y., Ho L.N. Silicon carbide nanomaterials. Synthesis of Inorganic Nanomaterials, 2018, pp. 213–253. doi: 10.1016/B978-0-08-101975-7.00009-9
  24. Wang Y., Dong S., Li X., Hong C., Zhang X. Synthesis, properties, and multifarious applications of SiC nanoparticles: a review. Ceramics International, 2022, vol. 48, no. 7, pp. 8882–8913. doi: 10.1016/j.ceramint.2021.12.208
  25. Omoriyekomwan J.E., Tahmasebi A., Dou J., Tian L., Yu J. Mechanistic study on the formation of silicon carbide nanowhiskers from biomass cellulose char under microwave. Materials Chemistry and Physics, 2021, vol. 262, article no. 124288. doi: 10.1016/j.matchemphys.2021.124288
  26. Wang L., Mu G., Tian C., Sun L., Zhou W., Yu P., Yin J., Fu H. Porous graphitic carbon nanosheets derived from cornstalk biomass for advanced supercapacitors. ChemSusChem, 2013, vol. 6, no. 5, pp. 880–889. doi: 10.1002/cssc.201200990
  27. Currie H.A., Perry C.C. Silica in plants: biological, biochemical and chemical studies. Annals of botany, 2007, vol. 100, no. 7, pp. 1383–1389. doi: 10.1093/aob/mcm247
  28. Larichev Y.V., Yeletsky P.M., Yakovlev V.A. Study of silica templates in the rice husk and the carbon–silica nanocomposites produced from rice husk. Journal of Physics and Chemistry of Solids, 2015, vol. 87, pp. 58–63. doi: 10.1016/j.jpcs.2015.07.025
  29. Yeletsky P.M., Dubinin Y.V., Yazykov N.A., Tabakaev R.B., Okotrub K.A., Yakovlev V.A. Conversion of natural feedstocks to porous carbons via carbonization in fluidized catalyst bed followed by leaching the feedstock mineral template phase: a comparison of biomass and sedimentary raw materials. Fuel Processing Technology, 2022, vol. 226, article no. 107076. doi: 10.1016/j.fuproc.2021.107076
  30. Cheng X.Y., Liu C.Z. Enhanced coproduction of hydrogen and methane from cornstalks by a three-stage anaerobic fermentation process integrated with alkaline hydrolysis. Bioresource technology, 2012, vol. 104, pp. 373–379. doi: 10.1016/j.biortech.2011.10.082
  31. Pan C.M., Ma H.C., Fan Y.T., Hou H.W. Bioaugmented cellulosic hydrogen production from cornstalk by integrating dilute acid-enzyme hydrolysis and dark fermentation. International Journal of hydrogen energy, 2011, vol. 36, no. 8, pp. 4852–4862. doi: 10.1016/j.ijhydene.2011.01.114
  32. Su J., Gao B., Chen Z., Fu J., An W., Peng X., Zhang X., Wang L., Huo K., Chu P.K. Large-scale synthesis and mechanism of β-SiC nanoparticles from rice husks by low-temperature magnesiothermic reduction. ACS Sustainable Chemistry & Engineering, 2016, vol. 4, no. 12, pp. 6600–6607. doi: 10.1021/acssuschemeng.6b01483
  33. Krishnarao R.V. Effect of cobalt chloride treatment on the formation of SiC from burnt rice husks. Journal of the European Ceramic Society, 1993, vol. 12, no. 5, pp. 395–401. doi: 10.1016/0955-2219(93)90010-O
  34. Zhu J., Jia J., Kwong F.L., Ng D.H. Synthesis of 6H-SiC nanowires on bamboo leaves by carbothermal method. Diamond and related materials, 2013, vol. 33, pp. 5–11. doi: 10.1016/j.diamond.2012.12.010
  35. Shin Y., Wang C., Samuels W.D., Exarhos G.J. Synthesis of SiC nanorods from bleached wood pulp. Materials Letters, 2007, vol. 61, no. 13, pp. 2814–2817. doi: 10.1016/j.matlet.2006.10.035
  36. Rajarao R., Sahajwalla V. A cleaner, sustainable approach for synthesising high purity silicon carbide and silicon nitride nanopowders using macadamia shell waste. Journal of Cleaner Production, 2016, vol. 133, pp. 1277–1282. doi: 10.1016/j.jclepro.2016.06.029
  37. Pak A.Y., Bolatova Z., Nikitin D.S., Korchagina A.P., Kalinina N.A., Ivashutenko A.S. Glass waste derived silicon carbide synthesis via direct current atmospheric arc plasma. Waste Management, 2022, vol. 144, pp. 263–271. doi: 10.1016/j.wasman.2022.04.002
  38. Sivkov A., Nikitin D., Shanenkov I., Ivashutenko A., Rahmatullin I., Nassyrbayev A. Optimization of plasma dynamic synthesis of ultradispersed silicon carbide and obtaining SPS ceramics on its basis. International Journal of Refractory Metals and Hard Materials, 2019, vol. 79, pp. 123–130. doi: 10.1016/j.ijrmhm.2018.11.016
  39. Oguntuyi S.D., Nyembwe K., Shongwe M.B., Johnson O.T., Adewumi J.R., Malatji N., Olubambi P.A. Improvement on the fabrication OF SiC materials: processing, reinforcing phase, fabricating route – a review. International Journal of Lightweight Materials and Manufacture, 2023, vol. 6, no. 2, pp. 225–237. doi: 10.1016/j.ijlmm.2022.10.005

Supplementary files

Supplementary Files
Action
1. JATS XML
Download
2. Fig. 1.    Scanning electron microscopy images for characteristic objects in the composition of carbonaceous residues (CR) of rice husk thermal processing: a) initial CR; б) shredded CR

Download (36KB)
Indexing metadata
3. Fig. 2.     X-ray diffraction patterns of the initial ground carbonaceous residue sample (a), bulk compacted sample (б) in comparison with reference cards from the PDF4+ database (в)

Download (46KB)
Indexing metadata
4. Fig. 3.     Photograph of the bulk sample appearance (a) and SEM image of the surface at ×100 magnification (б)

Download (40KB)
Indexing metadata
5. Fig. 4.     X-ray diffraction patterns of bulk samples obtained from mixed compositions of CR and quartz sand (quartz) in mass ratio 3:1 (a), 1:1 (б), from initial ground CR (в) in comparison with reference data (г)

Download (59KB)
Indexing metadata
6. Fig. 5.     X-ray diffraction patterns of synthesized silicon carbide powder (a), bulk material obtained by SPS sintering (б), and reference data for the marked phases from the PDF4+ database (в)

Download (44KB)
Indexing metadata
7. Fig. 6.     SEM images of characteristic objects within the synthesized dispersed silicon carbide (a–в) and surface image of the obtained bulk sample (г)

Download (84KB)
Indexing metadata


Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
