Sandstone water saturation in oil and gas saturated low resistivity reservoirs with surface conductivity

Full Text

ВВЕДЕНИЕ

При низкой минерализации воды поверхностная электрическая проводимость (ПЭП) полимиктовой песчаной породы зачастую оказывает значительное влияние на общую величину удельного электрического сопротивления (УЭС) данной породы [1]. А вследствие того, что при стандартной интерпретации материалов геофизических исследований скважин (ГИС) это явление невозможно вычленить и учесть в качестве дополнительной электропроводимости, при определении характера насыщения пласта пренебрежение влияния компоненты ПЭП может приводить к ошибочным результатам интерпретаций ГИС.

Согласно традиционной парадигме, электропроводимость песчаной породы в основном контролируется сквозным током ионов минерализованной воды, заполняющей открытые пустоты песчаника, но с незначительной долей влияния ПЭП [2, 3]. А так как нефть является изолятором, в отличие от минерализованной воды, пониженное УЭС породы всегда ассоциируется с водонасыщенным коллектором. Ошибочно-априорное, субъективное представление о несущественном влиянии ПЭП и других морфологических факторов в нефтегазонасыщенных пластах может привести к пропуску углеводородных залежей, обусловленных появлением низкоомных коллекторов [4–11].

В некоторых случаях такие петрологические характеристики, как структура пород, их фракционный состав с присутствием пирита, являются причиной образования локальной ПЭП, понижающий УЭС породы юрского пласта [5]. Отличие морфологии микропористо-капиллярной структуры, являющейся единственным каналом фильтрации в породе, может быть причиной понижения УЭС. Это показано в работе [6], где образование проводящих путей с гораздо меньшей извилистостью (относительно породы этого же пласта, но в другом месте) явилось причиной формирования низкоомных коллекторов.

В свою очередь, были проведены исследования значимости влияния различных факторов на УЭС пористой породы изучаемого пласта. Важность факторов влияния распределилась в порядке убывания следующим образом: пористость, содержание глины, температура, соленость воды, железистые минералы, типы глин и смачиваемости [7]. Соответственно, такой фактор, как глинистость, характеризующий параметр ПЭП, несет в себе высокую степень актуальности. В [8] показано, что песчаная порода, определяющаяся высокими содержаниями таких глинистых минералов, как иллит и каолинит, характеризуется пониженным УЭС. На одном из нефтегазовых месторождений государства Судан зафиксировано 37 % нефтяных зон с низким УЭС породы, обусловленных высокой остаточной водонасыщенностью, вызванной значительным содержанием иллита, смектита и сложной структурой пор [9]. В порах песчаных пород дельтовых фаций Северной Йотаны содержится значительное количество мелкодисперсных глинистых минералов, что приводит к высокому содержанию связанной воды с соответствующим повышением величины ПЭП, т. е. к низкоомному коллектору [10]. В статье [11] показано, что основной причиной низкого сопротивления в резервуарах сланцевого газа в районе Фулин (Китай) являются графитизация сланца, развитие пирита и дополнительная электропроводимость глин.

В работе [4] дан обобщающий материал всех возможных объективных причин образования ПЭП. Как правило, они делятся на следующие категории: петрофизические, петрологические и геохимические, обусловленные проявлением одной из двух первопричин – условием седиментации либо тектоническим процессом, предопределяющим возникновение каналов фильтраций глубинных флюидов с последующим вторичным процессом наложенного эпигенеза.

Итак, наиболее часто встречаемой петрологическо-петрофизической причиной образования ПЭП являются формирования двойного электрического слоя (ДЭС) глинистой фракции и электропроводящего слоя минералов, содержащих железо (пириты). В свою очередь, в исследуемых пластах земной коры локальные вторичные геохимические изменения породы происходят под влиянием поступающих глубинных флюидов по вертикальным зонам фильтраций – разломам растяжения [12, 13]. Процессы перекристаллизации, метаморфизма полимиктовой песчаной породы при формировании вторичных минералов (например, пирита, иллита) с образованием свободных катионов, приводят к повышению плотности зарядов в диффузионном слое и слое Штерна ДЭС вторичных глин. Формирование слоя с повышенной электрической проводимостью обусловлено геохимическим процессом наложенного эпигенеза в результате углекислотного либо щелочного метасоматозов [4, 14–16]. В этом случае повышение плотности электрических зарядов (ионов, электронов) в «сети» поверхностного слоя приводит к понижению УЭС породы.

Целью настоящей работы является развитие уникального алгоритма вычисления УЭС смеси поверхностного слоя и воды (по данным геофизических исследований скважин) в проницаемых терригенных породах нефтенасыщенных низкоомных коллекторов, связанных с процессами вторичного геохимического преобразования.

МЕТОДЫ ИССЛЕДОВАНИЯ

При определении коэффициента k_в – остаточной водонасыщенности исследуемого интервала песчаного пласта, используют уравнение Дахнова–Арчи [2, 3, 17–19]:

$k_{в}=$$\sqrt[n]{\frac{a{\rho }_{{}_{в}}}{k_{no}^m{\rho }_n}}$,

где a – коэффициент извилистости песчаника; ρ_в – УЭС воды; k_по – коэффициент открытой пористости; n – коэффициент насыщенности, зависящий от смачиваемости и геометрии пор; m – коэффициент цементации, зависящий от уплотнения и извилистости пор; ρ_п – «истинное» УЭС породы пласта.

Кроме модели Дахнова–Арчи в петрофизике используют модель И.К. Овчинникова–А.С. Семенова (О–С), модифицированную А.В. Тимохиным. Для уточнения УЭС в терригенных осадочных породах в представленных уравнениях (О–С) необходимо внести такие входные данные, как: УЭС заполнителей мелких фракций, отношения полуосей эллипсоидов, объем крупной фракции. В другой модели (А.А. Рыжова), основанной на строгих физико-химических формулах двойного электрического слоя, при уточнении УЭС породы в череде входных данных необходимо знать радиусы активных и пассивных капилляров, концентрации электрических зарядов. Все перечисленные характеристики можно установить только в результате изучения керна в лабораторных условиях [17].

В отличие от перечисленных моделей, в уравнение Дахнова–Арчи входные параметры можно определить по материалам ГИС.

Как правило, УЭС минерализованной воды определяют лабораторным способом либо, зная температуру и минерализацию пластовой воды, по известной эмпирической зависимости [16]. В этом случае априори считается, что ПЭП в породе отсутствует, либо её вклад несущественен.

Однако многочисленные исследования показывают, что горизонтальные распределения интенсивности вторичных геохимических преобразований контролируются присутствием вертикальных каналов фильтрации, образуя тем самым локальные латеральные зоны формирования ПЭП [5, 12–14, 16, 18]. Следовательно, УЭС одного и того же пласта в различных скважинах может значительно различаться величиной долевого вклада поверхностной проводимости.

В конце шестидесятых годов прошлого века Б.Ю. Вендельштейном была предложена модель параллельного соединения электропроводимости воды и поверхностного слоя в зависимости от z – долевого содержания ПЭП [19]:

$\frac{1}{{\rho }_{см}}=\frac{1-z}{{\rho }_{в}}+\frac{z}{{\rho }_{сл}}$,                                                                                             (1)

где ρ_сл – УЭС ДЭС глинистой фракции, её межслоевой проводимости с возможным присутствием вкраплений пиритов и т. д.; ρ_см – УЭС смеси воды и ПЭП при параллельном соединении. В этом случае в уравнение Дахнова–Арчи вместо ρ_в необходимо поставить УЭС смеси, соответственно, появляется необходимость в определении УЭС поверхностного слоя и его долевой концентрации. УЭС слоя зависит от типа глины, водонасыщенности и интенсивности вторичного геохимического преобразования породы. Все эти характеристики можно определить на основании лабораторных исследований керна, его шлифов и образцов. При отсутствии каменного материала вычисление УЭС слоя возможно только по материалам ГИС. Естественно, точность его вычисления зависит от множества косвенных факторов, учёт которых не всегда представляется возможным. Но, используя метод статистически-корреляционного анализа материалов ГИС исследуемого интервала, можно вычленить и учесть совокупность вторичных геохимических факторов, влияющих на формирование ПЭП [12, 18].

В работе [16] показан вывод редуцированного уравнения УЭС поверхностного слоя эпигенетически преобразованного песчаника:

${\rho }_{сл}=\mathrm{0,254}$$\sqrt{\frac{M}{T}}\frac{1}{q}$ ,                                                                                               (2)

где M – минерализация воды [г/л]; T – температура [°C]; q=Q/Q_min – относительная Q - концентрация либо плотность электрических зарядов [отн. ед.]. При исследовании массивов геофизических и петрофизических данных песчаного интервала в скважинных условиях в уравнениях (1), (2) переменными величинами могут быть только параметры z и q, а минерализация и температура являются постоянным величинам.

Если общую пористость песчаной породы рассматривать как сумму: k_по+z, где z – доля глинистых и электропроводящих минералов, как вторично преобразованных, с повышенной плотностью зарядов, так и первичных, то плотность зарядов будет зависеть от содержания химических элементов в породе, несущих заряд, и степени электрохимического преобразования аллотигенных минералов с содержанием данных элементов. Обозначим C – концентрацию химических элементов в породе; α – степень преобразования породы (в совокупности процессов: электрохимического, флюидодинамического, геохимического). В этом случае плотность зарядов Q~C^α.

В каждом интервале последовательных выборочных значений либо в выборке интервалов зависимостей электропроводимости от концентраций элементов существуют граничные величины данных содержаний, оказывающих влияние на изменение величины проводимости. Если содержания элементов больше либо меньше определенных граничных значений, то электропроводимость породы не зависит от влияние данных элементов. Вдоль исследуемой координаты (по глубине исследуемого интервала) соответствующие границы выборочных значений содержаний элементов, влияющих на УЭС, обозначим как C_min и C_max. Поэтому относительная концентрация зарядов равна:

$q=\underset{C\to \max }{}{\left[\frac{C}{C_{\min }}\right]}^{\alpha }={\left[\frac{C_{\max }}{C_{\min }}\right]}^{\alpha }$ .                                                                            (3)

При α=0 параметр q=1, следовательно, при отсутствии преобразования породы, приводящего к повышению плотности зарядов, величина ПЭП в исследуемом интервале постоянная.

Рассмотрим необходимые условия проведения корреляционного анализа по данным каротажа скважин, на основании которых определяются содержания химических элементов в изучаемом интервале. Допустим, на основе показаний (в песчаном интервале) приборов спектрального гамма-каротажа либо нейтронного-гамма каротажа скважин получены массивы данных содержаний таких химических элементов, как калий и железо. В песчано-алевролитистой породе калий и железо являются наиболее распространёнными элементами, участвующими в образовании зарядов. В песчаных породах в основном калий содержится в калиевых полевых шпатах и в гидрослюдах (иллитах). В процессах геохимического преобразования, пелитизации полевого шпата (являющегося диэлектриком) данный минерал трансформируется в иллит либо в группу смектитов с повышенной плотностью катионов калия в проводящих, гидратированных слоях ДЭС. Железо содержится в пирите (обладающем электронной проводимостью) и в слабопроводящих либо непроводящих минералах – глауконите и сидерите. Но в результате процессов наложенного эпигенеза данные минералы могут стать источником высокого содержания ионов железа как в растворе, так и в ДЭС глинистой фракции, сильно повышающих электрическую проводимость породы [14, 15, 20]. В этом случае понижение величины УЭС породы в разрезе скважины исследуемого интервала будет обусловлено степенью интенсивности преобразования.

При постоянной пористости породы, на основании формул (1), (2), приращенное УЭС будет равно:

$\Delta \rho ={\rho }_{в}-{\rho }_{см}=\rho в(1-$$\frac{B}{B(1-z)+q{\rho }_{в}z})$,

где $B=\mathrm{0,254}\sqrt{\raisebox{1ex}{$M$}\!\left/ \!\raisebox{-1ex}{$T$}\right.}$. Во всех точках исследуемого по глубине песчаного интервала минерализация воды и температура среды – величины постоянные. УЭС смеси вычисляется по формуле:

${\rho }_{см}={\rho }_{в}$$\frac{B}{B(1-z)+q{\rho }_{в}z}$.                                                                                  (4)

Согласно полученному уравнению (4) видно, что в песчаном интервале переменными величинами могут быть только параметры q и z. Если мы будем изучать выборку с различными интервалами, то остальные параметры данной зависимости также могут оказывать сильное влияние на изменение величины УЭС смеси.

В настоящей работе при исследовании песчаных интервалов применялась технология статистически-корреляционной интерпретации (СКИ) материалов ГИС [12, 18]. Этот метод позволяет определять относительные содержания таких химических элементов, как калий и железо, с точностью от 70 % и выше. А отрицательно-степенные корреляционные тренды между выборками содержаний элементов с кажущимся УЭС породы (с коэффициентом корреляции R>|–0,6|) определяют тот песчаный интервал, где происходит влияние ПЭП на УЭС песчаника. Таким образом, исследуя выявленную выборку с целью вычисления относительной концентрации заряда по формуле (3), мы получаем три необходимые нам переменные: C_min, C_max и α=–βR². Причем в уравнении тренда степенной параметр β определяется при условии R>|–0,6|, где R² является показателем, мерой соответствия данных выборочных значений степени преобразования породы. Переменную z, усредненную по интервалу, обычно находят по данным гамма-каротажа (ГК) и каротажа собственной поляризации (ПС).

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

Используя модель параллельного электрического соединения ДЭС и сквозного тока в пустотном пространстве песчано-алевритовой породы, на основе полученной зависимости (4), были проведены теоретические исследования влияния изменений величин относительного заряда ПЭП, его долевого содержания в порах и минерализации пластовой воды на определение УЭС породы в исследуемых интервалах (рис. 1).

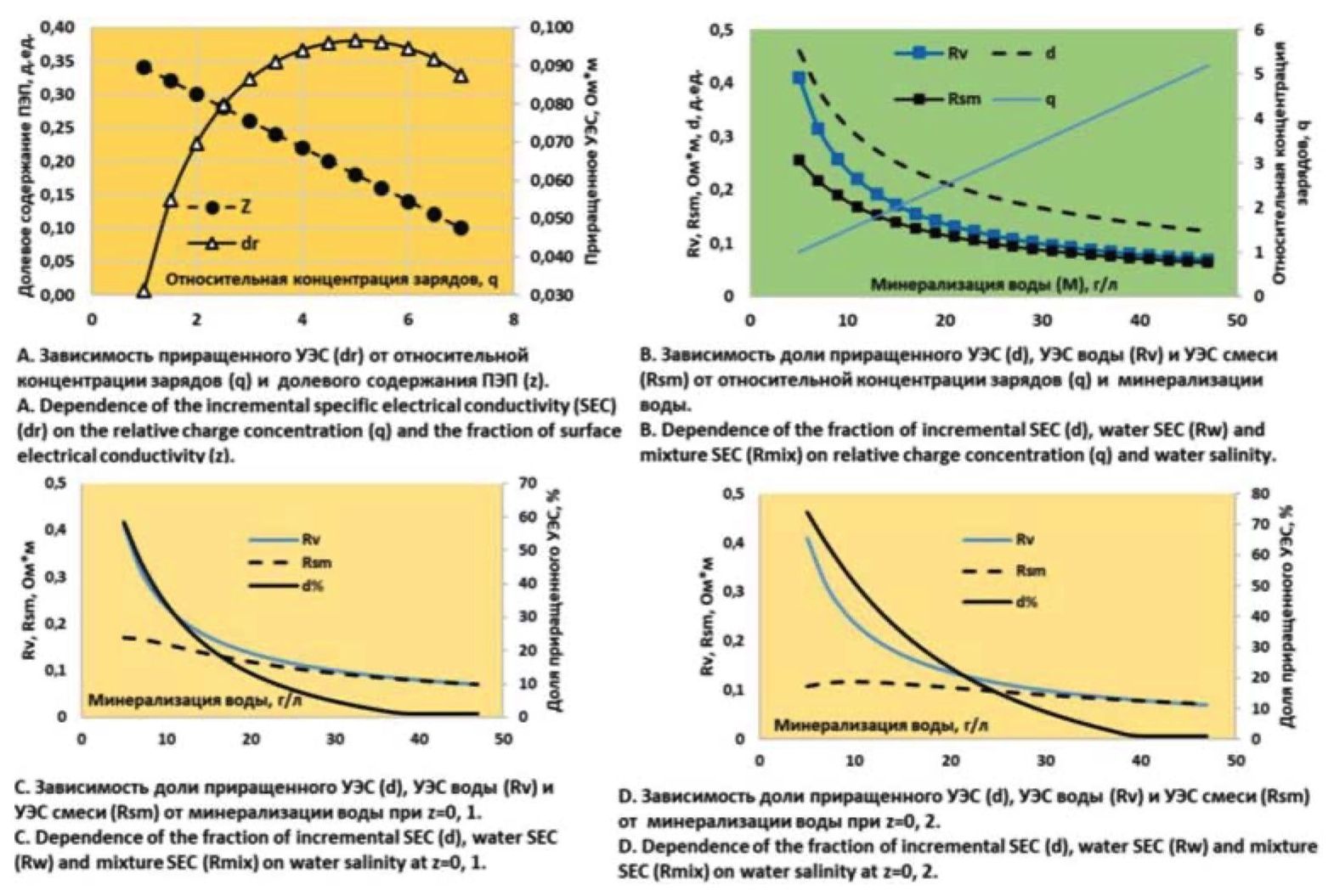

Рис. 1. Результаты теоретических исследований влияния поверхностной электрической проводимости на УЭС песчано-алевритовой породы

Fig. 1. Results of theoretical studies of the effect of surface electrical conductivity on the SEC of sandy silty rock

На рис. 1, А показаны две зависимости: вычисляемого приращенного УЭС и задаваемого переменного долевого содержания ПЭП, где от изменения двух переменных параметров: q – относительной концентрации зарядов и z – доли содержания ПЭП, величина приращенного УЭС нелинейно меняется. Причем параметр z задавался с обратной пропорцией параметру q. Приращенное УЭС вычислялось по представленной выше формуле (при температуре 80 °C, минерализации воды 13 г/л и УЭС воды 0, 17 Ом×м), где с увеличением количества зарядов линейно уменьшается доля ПЭП. Получена возрастающе-убывающая кривая приращенного УЭС, подтверждающая то, что при постоянной минерализации и температуре (т. е. изучается интервал) увеличение концентрации зарядов в ПЭП является доминантой в образовании низкоомных интервалов относительно влияния уменьшения долевого содержания ПЭП.

 В свою очередь, при исследовании массива данных различных интервалов с целью определения УЭС смеси необходимо учитывать влияние минерализации (M) воды и температуры (T) пласта на УЭС воды. На рис. 1, B показаны закономерности изменения величин доли приращенного УЭС, УЭС воды и УЭС смеси в зависимости от изменения минерализации воды и относительной концентрации зарядов. Здесь заданная положительно-регрессивная переменная q, входящая в уравнения вычислений УЭС приращенного и смеси, показана в правой части вспомогательной оси. Доля приращенного УЭС вычислялась согласно следующей формуле: Δ=(ρ_в–ρ_см)/ρ_в. УЭС воды – по известной эмпирической зависимости [16]:

${\rho }_{в}=\mathrm{0,5}{M}^{-0.79}\exp \left(\frac{75}{T}\right)$,                                                                                         (5)

где T=70 °C. УЭС смеси определялась по формуле (4) при z=0,2. Видно, что с ростом относительной концентрации заряда даже при увеличении минерализации пластовой воды до 50 г/л доля приращенного УЭС превышает 10 %.

При постоянной величине относительной концентрации заряда (q=2,5) и при z=0,1 в районе минерализации 30 г/л доля приращенного УЭС приблизительно равна 5 % (рис. 1, C), но с повышением z=0,2, приращенное УЭС Δ=10 % (рис. 1, D). Итак, увеличение доли проводящей компоненты ПЭП приводит к усилению его влияния на понижение УЭС породы даже при минерализации пластовой воды более 30 г/л.

Рассмотрим пример вычисления доли приращенного УЭС (по материалам ГИС) в нефтенасыщенном низкоомном коллекторе. В работе [18] показаны результаты выявления пропущенного продуктивного коллектора (пласт Б9) в скважине 606 на Вахском месторождении. Вычисление содержания калия проводилось по методу СКИ-материалов ГИС. Открытая пористость определялась стандартным способом по ПС.

Рассмотрим корреляционную зависимость кажущегося УЭС, нормированного на коэффициент открытой пористости, от концентрации калия в песчаном интервале (рис. 2). На основании зависимости Дахнова–Арчи устанавливаем следующее: кажущееся УЭС породы изучаемого интервала (ρ_каж – УЭС градиент-зонда ГЗ-3) обратно пропорционально открытой пористости в степени m~2, поэтому параметр J=ρ_кажk²_по. В соответствии с полученной зависимостью J(ρ_каж)=jC_K^–β (рис. 2) степенной параметр α=1,47×0,84=1,24 и C_min=0,89; C_max=3,75, где относительная концентрация зарядов равна q≈6. При усредненной z=0,18 (определенной по ГК и ПС), минерализации воды M=23,7 г/л и температуре T=80 °C, используя уравнения (1)–(5), была вычислена доля приращенного УЭС (таблица). Следовательно, «действительное» УЭС породы пласта равно ρ_д=ρ_п(1+Δ). В уравнении Дахнова–Арчи коэффициент a=0,5, k_по=0,17, ρ_в=0,27Ом×м. Коэффициент нефтегазонасыщенности равен K_НГ=1–k_в. При инновационном методе, предложенном автором статьи, в результате интерпретации ГИС вместо ρ_в подставляется УЭС смеси ρ_см=0,092 Ом×м.

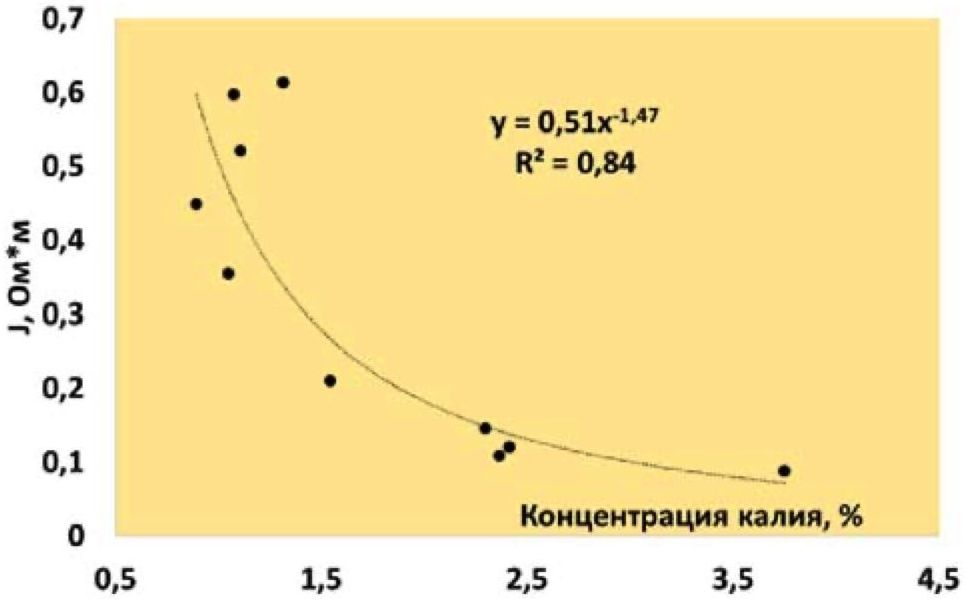

Рис. 2. Зависимость кажущегося УЭС, умноженного на коэффициент открытой пористости, от содержания калия в песчаном интервале 2091,2–2093 м скважины 606 Вахского месторождения

Fig. 2. Dependence of apparent SEC multiplied by open porosity coefficient on potassium content in the sandy interval 2091.2–2093 m of well 606 of the Vakhskoe field

Таблица. Сравнительные результаты традиционного и инновационного методов интерпретации материалов ГИС в низкоомных коллекторах

Table. Comparative results of traditional and innovative methods of interpretation of GIS materials in low resistivity reservoirs

В таблице показаны результаты различных методов интерпретации данных ГИС исследуемых песчаных интервалов, где СКИ-метод можно рассматривать в качестве дополнения к традиционному методу. Согласно полученным результатам, при традиционной интерпретации «истинное» УЭС меньше граничной величины (ρ_гр), а при инновационной – «действительное» УЭС больше граничной УЭС. Испытания пластов подтвердили наличие нефти в исследуемых интервалах. В качестве примера на рис. 3 представлены результаты спиртбензольной вытяжки образцов породы исследуемого пласта, где присутствие углеводородов в породе определяется по гуммигутовому цвету.

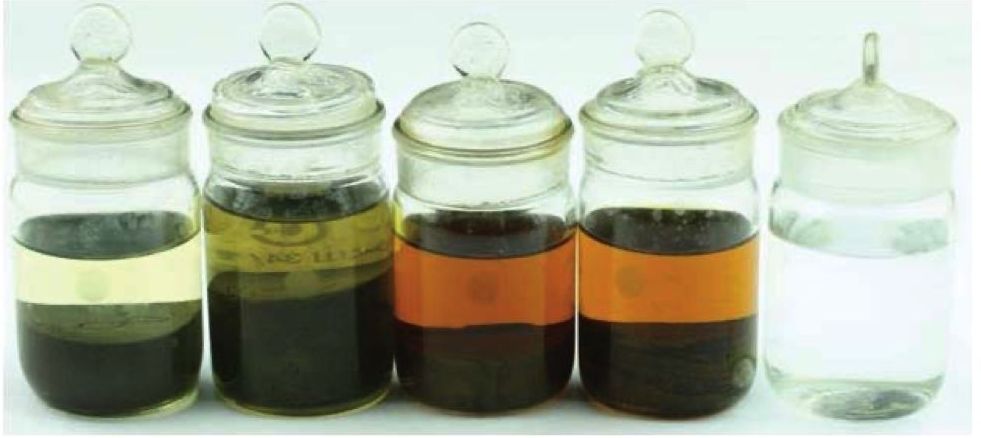

Рис. 3. Спиртобензольная вытяжка образцов породы пласта ПК22-2 (глубина отбора 1647,3–1650,5 м, Вынгапуровская скважина 614). Справа экспонируется бюкс с чистой спиртобензольной смесью

Fig. 3. Alcohol-benzene extract of rock samples from the PK22-2 formation (sampling depth 1647.3–1650.5 m, Vyngapurovskaya well 614). Bunker with pure alcohol-benzene mixture is on the right

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Вторичные геохимические преобразования песчаной породы подразделяются на стадиальный и наложенный эпигенез [14]. При стадиальном эпигенезе с развитием глинистых минералов открытая пористость и проницаемость породы уменьшаются. Например, в нижнемеловых песчаниках Томской области с высоким содержанием гидробиотитов часто наблюдается формирование по биотиту железистых хлоритов. С образованием по поверхности пор электропроводящей хлоритовой пленки в раствор попадают катионы калия, которые, устремляясь к отрицательно заряженной поверхности глинистой фракции, увеличивают плотность зарядов ДЭС, причем пористость породы уменьшается почти на 2 %, а проницаемость – в 2 раза.

 При наложенном эпигенезе, в отличие от стадиального, происходит резкое разделение в пространстве зон с реакциями углекислотного метасоматоза (вторичная каолинитизация с последующей пелитизацией) и щелочного, с отложением карбонатов [14]. Наложенный эпигенез обусловлен притоком внешних глубинных флюидов с различной pH относительно заполняемой среды. Например, поступление глубинной воды с растворенным углекислым газом в породу, содержащую калиевый полевой шпат, приводит к следующей реакции [14]:

2K Al Si₃O₈+11H₂O+2CO₂ = Al₂[Si₂O₅] (OH)₄+2K⁺+2HCO₃^–+4H₄SiO₄.

Здесь мы видим процесс каолинитизации калиевого полевого шпата с генерацией катионов калия. При углекислотном метасоматозе происходит растворение матрицы породы с соответствующим увеличением пористости на 2–3 % и проницаемости в несколько раз. Дальнейшее ощелачивание среды, при наличии углеводородов и растворенных в воде органических соединений, приводит к гидрослюдизации каолинита. Получается, что пелитизация калиевого полевого шпата – процесс многоступенчатый. Образуемые трёхслойные глинистые минералы (с большей площадью поверхности) с повышенной плотностью зарядов калия в ДЭС контролируют понижение УЭС породы в зависимости от содержания калия. Повышение проницаемости песчаников в процессе вторичной пелитизации подтверждено в работе [21], где показано значительно-аномальное увеличение проницаемости породы с ростом интенсивности процесса пелитизации.

В свою очередь изменение фильтрационно-емкостных свойств (ФЕС) породы вследствие цементации пор может оказывать существенное влияние на проводимость сквозной компоненты электрического тока. Это явление необходимо учитывать при использовании СКИ-данных ГИС. Например, уменьшение пористости в результате увеличения по глубине в порах непроводящего цемента повышает УЭС породы. А если в этой же зоне в заданном направлении происходит уменьшение калийсодержащих минералов, то обратная степенная корреляция УЭС с содержанием калия может быть связана не только с влиянием ПЭП. В этом случае доля влияния ПЭП и сквозного тока может оцениваться при сравнении величин степени уравнений тренда.

Анализ результатов теоретических исследований при изучении песчаного интервала методом СКИ показывает, что при постоянной пористости наибольшее влияние на УЭС породы оказывает изменение концентрации заряда, накопленного на ПЭП. А степень его влияния, даже при относительно высокой минерализации воды, неоправданно игнорируется. Вторичные геохимические процессы, обусловленные эпигенезом, могут сформировать ПЭП с компонентой повышенной электропроводности. При вычислении водонасыщенности исследуемого интервала в формуле Дахнова–Арчи вместо УЭС воды ставится УЭС смеси, либо ρ_п замещается параметром ρ_д.

Рассмотренный алгоритм действий возможен при появлении ПЭП в результате вторичных эпигенетических процессов. Однако причиной появления низкоомных коллекторов может быть зональное повышение проницаемости породы вследствие увеличения её трещиноватости, что обусловливает относительный рост скорости движения зарядов сквозного тока. Лито-фракционный состав пород также может явиться причиной понижения УЭС. В этом случае сильное уменьшение размеров гранул песчаника приводит к увеличению площади поверхности ПЭП с соответствующим ростом плотности зарядов [4].

ЗАКЛЮЧЕНИЕ

Обобщение материалов различных авторов по исследованию низкоомных коллекторов позволило выявить наиболее часто встречающуюся причину образования данного явления – это формирование в пористой среде слоя с повышенной электрической проводимостью. При постоянной минерализации и температуре пласта изменение величины ПЭП обусловлено изменением долевого содержания слоя и плотности (концентрации) в ней зарядов. Как правило, это явление связано со вторичным геохимическим преобразованием аллотигенных минералов в процессах метаморфизма. Образование свободных катионов приводит к формированию поверхностного слоя ПЭП с повышенной плотностью зарядов.

Итак, в рамках модели параллельного соединения сквозного тока и ПЭП теоретические и эмпирические исследования показали релевантность применения полученных зависимостей (1)–(4). С использованием метода СКИ-материалов ГИС при нахождении минерализации и температуры пласта вычисляется относительная концентрация электрических зарядов в поверхностном слое песчаной породы с последующим определением УЭС смеси. При известных УЭС воды и УЭС смеси устанавливаются доля приращенного УЭС, «действительное» УЭС, а на основе уравнения Дахнова–Арчи, при замене УЭС воды на УЭС смеси, определяются коэффициенты остаточной водонасыщенности и нефтегазонасыщенности исследуемого интервала. В этом случае с учетом УЭС слоя удельное сопротивление смеси в низкоомных коллекторах будет всегда меньше сопротивления воды, поэтому коэффициент водонасыщенности будет уменьшаться. Величина доли приращенного УЭС прямо пропорциональна вероятности обнаружения низкоомного коллектора.

Таким образом, сопоставление результатов определения характера насыщения пластов, вычисленных на основе предлагаемого алгоритма при использовании метода СКИ-материалов ГИС, с эмпирическими результатами испытания пластов показало их соответствие между собой с высокой степенью достоверности.
