Chemical and mineral composition of altered volcanic ash in coals of the Kharanorskoe Deposit, Eastern Siberia

Full Text

Введение

Торфообразующая среда является наиболее благоприятной для сохранения даже маломощных выпадений вулканического пепла [1]. Причиной этому служит низкоэнергетическая среда осаждения и быстрое накопление перекрывающих осадков. Благодаря этому слои вулканического пепла являются достаточно распространенными для угленосных толщ. Вулканический пепел, попадающий в неморскую углеобразующую среду, обычно преобразуется в каолинитовые аргиллиты, называемые тонштейнами.

Исследования, посвященные тонштейнам, охватывают прикладные и фундаментальные вопросы, которые касаются значения и применения измененного вулканического пепла в угленосных толщах [2, 3]. Эти исследования касаются вопросов применения тонштейнов для идентификации, корреляции и датировки угольных пластов, определения местоположения источника извержений вулканов, влияния на качество и элементный состав угля. Угли, содержащие вулканический пепел, рассматриваются в качестве потенциального источника критически важных металлов. Изучение тонштейнов помогает при восстановлении палеогеографических и палеотектонических условий образования угольных пластов.

Тонштейны известны в палеозойских, мезозойских и кайнозойских угленосных отложениях [3]. Наиболее многочисленны находки в палеозойских углях, так как данный период характеризуется катастрофическими вулканическими извержениями. С этим связано наличие наибольшего числа работ, посвященных изучению тонштейнов из палеозойских отложений [2]. Находки мезозойских тонштейнов имеют сравнительно малую распространенность. Вместе с тем для меловых осадочных отложений известны случаи перехода тонштейнов в бентониты, находки слоев вулканического пепла, попавшего в различные седиментационные обстановки, что привело к различию в минеральном составе [4].

Однако пепел, попадающий в морские условия, обычно превращается в смектитовые отложения, известные как бентониты. Подтверждение того, что тонштейны являются неморскими измененными слоями вулканического пепла, аналогичными морским бентонитам, имело чрезвычайно важное значение для установления их геологического использования [1]. Обсуждение сходства и различий этих пород подробно рассмотрено в работе [2].

В угленосных отложениях мелового возраста известны находки как бентонитов, так и каолинитовых тонштейнов. Бентониты широко распространены во всех стратиграфических разрезах мелового периода на западе и севере Северной Америки. Тридцать слоев бентонитов, описанных в меловых разрезах восточной и западной канадской Арктики, а также Западного внутреннего бассейна, были использованы для оценки геохимических признаков вулканизма в пространстве и времени [5].

Другой пример: позднемеловая формация Ниобрара и группа сланцев Пьерр обнажены на всей территории западного Канзаса, Вайоминга, Монтаны и Южной Дакоты и содержат многочисленные пласты бентонита, образовавшиеся в результате субдукции плиты Фараллон вдоль западной окраины Северной Америки [6].

В нижнемеловых отложениях угольного месторождения Пис-Ривер анализ 75 вулканических глинистых слоев показал, что каолинит преобладает в глинистых слоях (тонштейнах) угленосных формаций Гетинг и Гейтс, тогда как иллит-смектит преобладает в глинистых слоях К-бентонита морской формации Мусбар [7].

К.М. Вааге в [4] также проследил каолинитовые неугольные тонштейны в дельтовых фациях нижнемеловой группы Дакота до морских смектитовых бентонитов вдоль северных предгорий Переднего хребта в Колорадо.

Наиболее изученным и широко обсуждаемым является измененный вулканический пепел в составе мелового угольного пласта С месторождения Эмери, Юта, США [8]. Благодаря комплексному подходу к изучению не только прослоев измененного вулканического пепла, но и вмещающих их углей, были установлены факторы влияния пепла на химический состав углей. А также установлен факт влияния вулканического пепла на нарушение процессов торфообразования [8].

В Забайкальском крае известно Харанорское месторождение бентонитов, представленное измененным вулканическим пеплом [7].

С этой токи зрения тонштейн из бурых углей Харанорского месторождения является уникальным объектом для исследования неморских измененных слоев вулканического пепла в угленосных отложениях мелового возраста. Предшествующие исследования подтвердили апопепловое происхождение тонштейна, обнаруженного в угольном пласте Новый-1а Харанорского буроугольного месторождения [9]. Полученные данные о составе и строении как самого преобразованного пеплового материала, так и вмещающего его угля, проливают свет на механизмы трансформации первичного вулканического пепла в субмономинеральный каолинитовый тонштейн. Данные исследования расширяют представления о процессах формирования угленосных отложений Забайкальского края.

Геологическая обстановка

Тургино-Харанорская впадина, расположенная на юго-востоке Восточной Сибири в Забайкальском крае, характеризуется осадочными отложениями, представленными двумя основными свитами. Нижняя, тургинская свита, вулканогенно-осадочного происхождения, достигает мощности 1100 м и перекрывается угленосной кутинской свитой. Кутинская свита подразделяется на три горизонта. Нижний горизонт мощностью 280–300 м сложен преимущественно песчано-алевролитовыми породами (алевролиты, аргиллиты, песчаники) серо-зеленоватых оттенков, создающих пеструю окраску в разрезе. В его основании залегают конгломераты, стратиграфически лежащие на эффузивно-осадочных образованиях раннемеловой тургинской свиты. Средний горизонт мощностью 240–260 м представляет собой чередование темно-серых аргиллитов, серых алевролитов и угольных пластов мощностью 0,5–1,0 м. Верхний горизонт мощностью 380–400 м выделяется наличием мощных угольных пластов и сложен песчаниками, алевролитами и реже аргиллитами [10].

Харанорское буроугольное месторождение, крупнейшее в Забайкальском крае, расположено в 260 км к юго-западу от Читы и занимает площадь около 85 км² (рис. 1). Месторождение активно разрабатывается АО «Разрез Харанорский» открытым способом. Объектом разработки служит группа угольных пластов верхней части кутинской свиты, включающая до 20 угольных пластов. Ключевым пластом является пласт Новый-1, мощность которого достигает 49 м в северной части месторождения. В юго-восточном направлении происходит расщепление пласта Новый-1 на два пласта: Новый-1а (со средней мощностью 13,3 м) и Новый-1б (с мощностью 17-22 м, уменьшающейся до 6–10 м в юго-западной части). Стратиграфически выше залегает пласт Новый-2 (8,3 м), а ниже – пласты I (11–18 м) и II (4 м). Остальные пласты характеризуются мощностью не более 1 м. Угленосные отложения структурно формируют пологую брахисинклиналь, осложненную по краям серией небольших мульд, а в центральной части – разрывными нарушениями со значительной амплитудой (20–280 м) [10].

Опробование и методы анализа

Опробование

Для исследования был выбран угольный пласт Новый-1а Харанорского буроугольного месторождения. Отбор проб проводился в разные годы на участках, вскрытых в результате угледобычи. В 2010 г. было отобрано 49 проб угля и 5 проб тонштейна из вертикального разреза пласта методом бороздового опробования (ширина борозды 5 см). Длина пробы варьировала от 3 до 200 см, что позволило охватить всю мощность пласта (26,9 м) и детально изучить тонштейн в четырёх точках. В 2021 и 2024 гг. проводилось более детальное опробование интервала пласта, вмещающего тонштейн, с целью проследить латеральную изменчивость его минералого-геохимических характеристик. Расстояние между сечениями отбора составляло 400 м. Интервал отбора проб составил до 2–50 см, при этом тонштейн мощностью 10 см опробовался послойно (по 5 см верхняя и нижняя часть). Такой подход позволяет выявить возможные стадии трансформации вулканического пепла в процессе преобразования. Все образцы угля и тонштейна были упакованы в полиэтиленовые пакеты для предотвращения загрязнения.

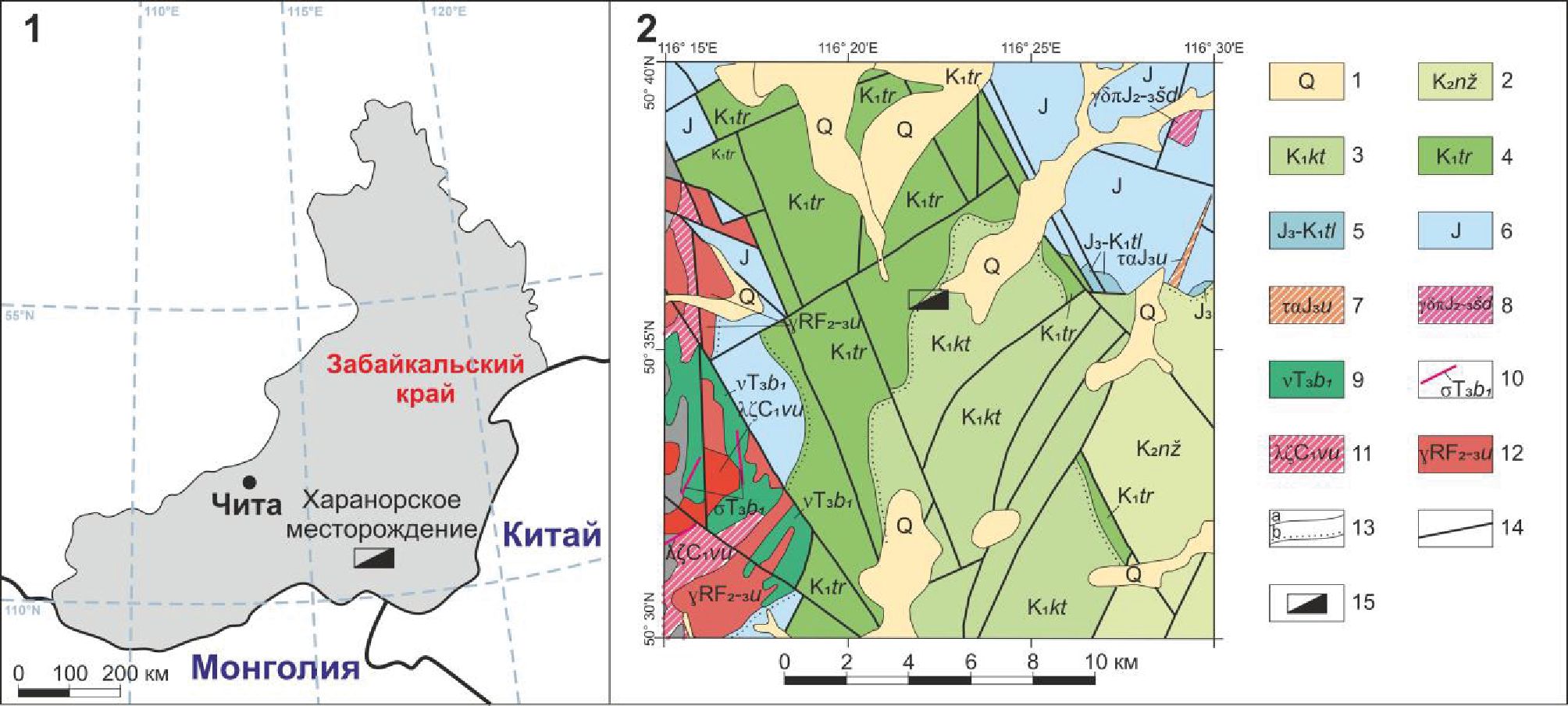

Рис. 1. Расположение Харанорского угольного месторождения (1, 2); фрагмент геологической карты [11] (2). Условные обозначения: 1 – четвертичные отложения; 2–4 – меловые отложения: 2 – ножийская свита, 3 – кутинская свита, 4 – тургинская свита; 5 – верхняя юра – нижний мел: тулукуйская свита; 6 – юрские отложения; 7 – ундинодаинский комплекс трахибазальт-риодацитовый; 8 – шадоронский комплекс андезит-дацитовый; 9, 10 – береинский комплекс габбро-плагиогранитовый: 9 – первая фаза. Долериты, габбро-диориты, габбро, 10 – дайки перидотитов; 11 – верхнеуртуйский комлекс базальт-дацитовый; 12 – урулюнгуйский комплекс гранитовый; 13 – геологические границы: a – достоверные, b – несогласного залегания; 14 – разрывные нарушения; 15 – Харанорское месторождение

Fig. 1. Location of the Kharanorskoe lignite deposit (1, 2); a fragment of the geological map [11] (2). 1 – Quaternary deposits; 2–4 – Cretaceous deposits: 2 – Nozhiyskaya Formation, 3 – Kuti Formation, 4 – Turga Formation; 5 – Upper Jurassic-Lower Cretaceous: Tulukui Formation; 6 – Jurassic deposits; 7 – trachybasalt-rhyodacite Undino-Dainskiy complex; 8 – andesite-dacite Shadoronskiy complex; 9, 10 – gabbro-plagiogranite Bereinskiy complex: 9 – first phase. Dolerites, gabbro-diorites, gabbro, 10 – peridotite dikes; 11 – basalt-dacite Verkhneurtuiskiy complex; 12 – granite Urulunguiskiy complex; 13 – geological boundaries: a – actual, b – discordant bedding; 14 – faults; 15 – Kharanorskoe deposit



Аналитические методы

В исследовании применялись современные аналитические методы, такие как атомно-эмиссионая спектрометрия с индуктивно связанная плазмой (ICP-AES), масс-спектрометрия с индуктивно связанной плазмой (ICP-MS) и инструментальный нейтронно-активационный анализ (ИНАА).

ИНАА был выполнен в ядерно-геохимической лаборатории отделения геологии Национального исследовательского Томского политехнического университета (ТПУ) (исполнитель А.Ф. Судыко). Для определения элементов использовались навески 200 мг для угля и 100 мг для породных прослоев. Всего в угле, и породных прослоях во всех пробах измерено 29 химических элементов (Na, Ca, Sc, Cr, Fe, Co, Zn, As, Br, Rb, Sr, Ag, Sb, Cs, Ba, La, Ce, Nd, Sm, Eu, Gd, Tb, Yb, Lu, Hf, Ta, Au, U и Th). Нейтронное облучение образцов проводилось на исследовательском реакторе ИРТ-Т Инженерной школы ядерных технологий ТПУ.

Химические анализы проводились также методами ICP-MS и ICP-AES в Аналитическом центре Дальневосточного геологического института ДВО РАН. Содержание элементов в углях и породах оценивалось без предварительного озоления методом открытого кислотного разложения (HClO₄+HNO₃+HF). Всего методом ICP-MS исследовано 47 элементов (Li, Be, Sc, V, Cr, Co, Ni, Cu, Zn, Ga, Ge, As, Se, Rb, Sr, Y, Zr, Nb, Mo, Ag, Cd, Sn, Sb, Te, Cs, Ba, La, Ce, Pr, Nd, Sm, Eu, Gd, Tb, Dy, Ho, Er, Tm, Yb, Lu, Hf, Ta, W, Tl, Pb, Th и U). Предварительное озоление образцов угля проводили при температуре не выше 600 °C. Полученную золу затем сплавляли в платиновых тиглях с LiBO2 в соотношении образец/плавитель 1:3 при Т=1050 °C с последующим растворением расплава в 5 % HNO3, выпариванием до минимального объема, обработкой HF и нагреванием для удаления Si и B как летучих фторидных соединений.

Основные элементы (Ti, Al, Fe, Mn, Mg, Ca, Na, K, P в пересчете на оксиды) определялись методом ICP-AES в режиме радиального наблюдения плазмы на спектрометре iCAP 7600 Duo (Thermo Scientific, США). Содержание кремнезема в породах определялось весовым методом после разложения исследуемого материала сплавлением с безводным карбонатом натрия.

Концентрацию ртути в пробах определяли на атомно-абсорбционном спектрометре RA915+ с программным обеспечением RA915P (ПНД Ф 16.1:2.23–2000). Анализ образцов угля и горных пород проводили с использованием пиролитической приставки PIRO-915 (метод пиролиза). Диапазон измерения массовой доли общей ртути в пробах составил от 1 мкг/кг до 10 мк/кг. Анализ на ртуть проводился в отделении геологии ТПУ.

Дополнительное изучение минерального, гранулометрического состава, а также ряда литологических характеристик проводилось путем анализа тонких просвечивающих петрографических шлифов с использованием поляризационного микроскопа Olympus-BX53MTRF.

Диагностика минерального состава неугольных прослоев, в том числе глинистых минералов, проводилась методом рентгеноструктурного анализа. Рентгеноструктурный анализ проводился на дифрактометре RIGAKU ULTIMA IV с реализацией рентгеновской пленочной съемки в геометрии Брега–Брентано (исполнитель Е.С. Деева). Дифрактограммы снимались при следующих параметрах: анод Cu, напряжение рентгеновской трубки 40 кВ, ток 30 мА, мощность 1,2 кВт, скорость съемки 1°/мин, шаг 0,02°, углы съемки 2Θ от 5° до 70°. Для повышения качества рентгеноструктурного анализа и идентификации минералов с низким содержанием использовались специальные методы обработки проб [12]. Количественный минералогический анализ всех данных по горным породам был выполнен с помощью анализа Ритвельда с использованием программного обеспечения PDXL и Siroquant.

Микроминеральные исследования проводились на двухлучевом сканирующем электронном микроскопе Tescan Lyra 3 XMH + EDS AZtec X-Max 80 Standart в лаборатории микро- и наноисследований аналитического центра ДВГИ ДВО РАН (оператор А.В. Поселюжная).

Результаты

Визуальная диагностика тонштейна

Мощность тонштейна колеблется от 8 до 10 см (рис. 2, A, B). Контакты с вмещающим углем всегда четкие, цвет светло-серый за счет низкого содержания органического вещества. Тонштейн является латерально непрерывным и прослеживается на всей площади месторождения, вскрытой горными работами. В полевом образце тонштейн имеет раковистую и кремнеподобную поверхность излома. Тонштейн однороден, без ярко выраженной слоистости. Непосредственно в самом породном прослое диагностируются включения растительных остатков. Всё это позволяет отчетливо диагностировать данный прослой визуально в разрезе угольного пласта.

Несмотря на простую визуальную диагностику тонштейна, подобные слои измененного вулканического пепла редко описываются под таким термином. Чаще всего данные породы относят к аргиллитам. Это затрудняет поиск подобных породных прослоев при изучении данных по результатам бурения скважин и литературных источников. Единственным надежным методом диагностики тонштейнов в угольных пластах является диагностика таких пород непосредственно во вскрытом угольном пласте и дополнительное изучение с помощью лабораторных методов.

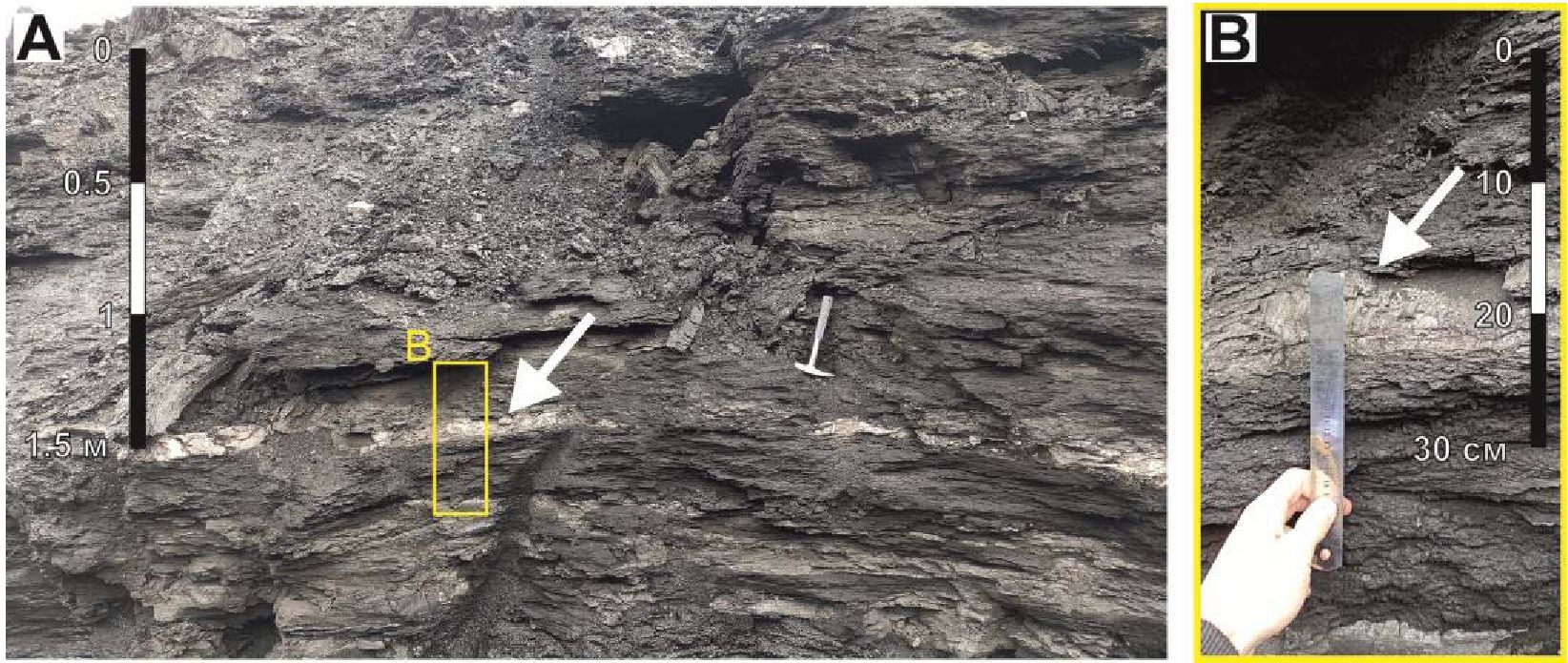

Рис. 2. Тонштейн в угольном пласте Новый-1а: A) положение тонштейна в угольном пласте; B) детальный вид тонштейна

Fig. 2. Tonstein in the Novy-1a coal seam: A) tonstein position in a coal seam; B) tonstein detailed view



Наиболее доступным методом диагностики тонштейнов является изучение породы в шлифах. Несмотря на процессы преобразования исходного вулканического пепла в тонштейнах сохраняется реликтовая структура вулканогенных пород (рис. 3).



Рис. 3. Петрографический состав тонштейна: A, B – структура тонштейна; C, D – вермикула каолинита; E, F – кристалл эпидота. Оптическая микроскопия в проходящем свете: николи скрещены (слева), николи параллельны (справа)

Fig. 3. Petrographic composition of the tonstein: A, B – Tonstein structure; C, D – Kaolinite vermicule; E, F – Epidote crystal. Transmitted light optical microscopy: crossed nicols (left), parallel nicols (right)



Основная масса породы представлена смесью глинистых минералов с примесью терригенных и вулканогенных зерен (рис. 3, A, B). Вулканогенные частицы представлены в основном кремнистыми агрегатами со стекловатой структурой. Они имеют сглаженную округлую форму, равномерно распределены в объеме породы и имеют средне-крупноалевритовую размерность. Терригенные обломки представлены слабо окатанными и плохо сортированными средне алевритовыми и мелкопесчаными зернами, преимущественно полевошпато-кварцевого состава. Кварцевые зерна имеют следы растворения и регенерационные каемки на поверхностях, обломки полевых шпатов часто со следами растворения, многие зерна частично замещены глинистыми минералами. Наблюдаются единичные зерна акцессорных минералов, представленные хорошо сохранившимися продолговатыми кристаллами эпидота (рис. 3, E, F) (размер зерна до 0,15 мм в длину).

Глинистые минералы формируют сплошные массы, большая часть агрегатов со следами преобразования, наблюдаются отдельные глинисто-органические агрегаты, реже – глинисто-карбонатные пелитоморфные микроагрегаты. Наблюдаются отдельные, зачастую нарушенные механически, вермикулы каолинита (рис. 3, C, D).

Минеральный состав тонштейна

Каолинит является преобладающей фазой в составе тонштейна (табл. 1). Второстепенными по количественному содержанию являются кварц, КПШ и иллит/мусковит. В верхней части тонштейна диагностируется наличие смешаннослойных образований. Нижняя часть тонштейна характеризуется наличием небольшого количества кальцита. Отмечается незначительное различие в содержании каолинита в верхней и нижней частях тонштейна.

При исследовании микроминерального состава тонштейна найдены разнообразные акцессорные минералы, такие как циркон, ильменит, сфалерит, целестин, фосфаты РЗЭ.

Среди цирконов встречаются хорошо ограненные кристаллы. Отмечаются зерна как с присутствием примеси гафния, так и без него. В кристаллах циркона диагностируются пустоты в виде каверн, что свидетельствует о возможном растворении в процессе преобразования пирокластического материала. Находки корродированных кристаллов циркона известны в тонштейнах из пермских углей Бейского месторождения Минусинского угольного бассейна России [13].



Таблица 1. Минеральный состав тонштейна

Table 1. Tonstein mineral composition

Минерал Mineral	Верхняя часть Upper part Khar-9	Нижняя часть Lower part Khar-8
Каолинит/Kaolinite	75,1	77,5
Кварц/Quartz	15,0	13,1
КПШ/K-feldspar	2,8	3,3
Иллит/Мусковит/Illite/Muscovite	5,6	4,8
ССО/ML	1,5	–
Кальцит/Calcite	–	1,3

Примечание: ССО – смешаннослойные образования.

Note: ML – mixed-layer clay mineral.



В тонштейне также обнаружены зерна титановых минералов, преимущественно ильменита. Они представлены как фазами без четкой огранки, состоящими из железа и титана, так и фазами, содержащими примесь марганца. На рис. 4, А видно зерно ильменита с отверстиями, образование которых, вероятно, связано с процессами преобразования первичного вулканического пепла.

Анатаз является распространенным вторичным минералом в тонштейнах и, как предполагается, представляет собой продукты переосаждения химически выщелоченных лабильных компонентов в исходном пепловом материале [14]. Так, в тонштейне Фаер Клей (Кентукки) обнаружен измененный кристалл ильменита, в котором железо было выщелочено, оставив сетчатую структуру из TiO₂ (анатаза) [1]. К выводу о том, что лейкоксен является продуктом изменения анатаза пришли исследователи при изучении образца тонштейна из позднепермских угленосных толщ западной провинции Гуйчжоу, юго-западный Китай [15].

О находке необычного минерала оксида титана со следами Si и Al и коллоформным габитусом сообщается в работе, посвященной тонштейну из карбоновых углей Бейского месторождения Минусинского бассейна России [16] и углям из шахты Гуанбанвусу в Китае [17].

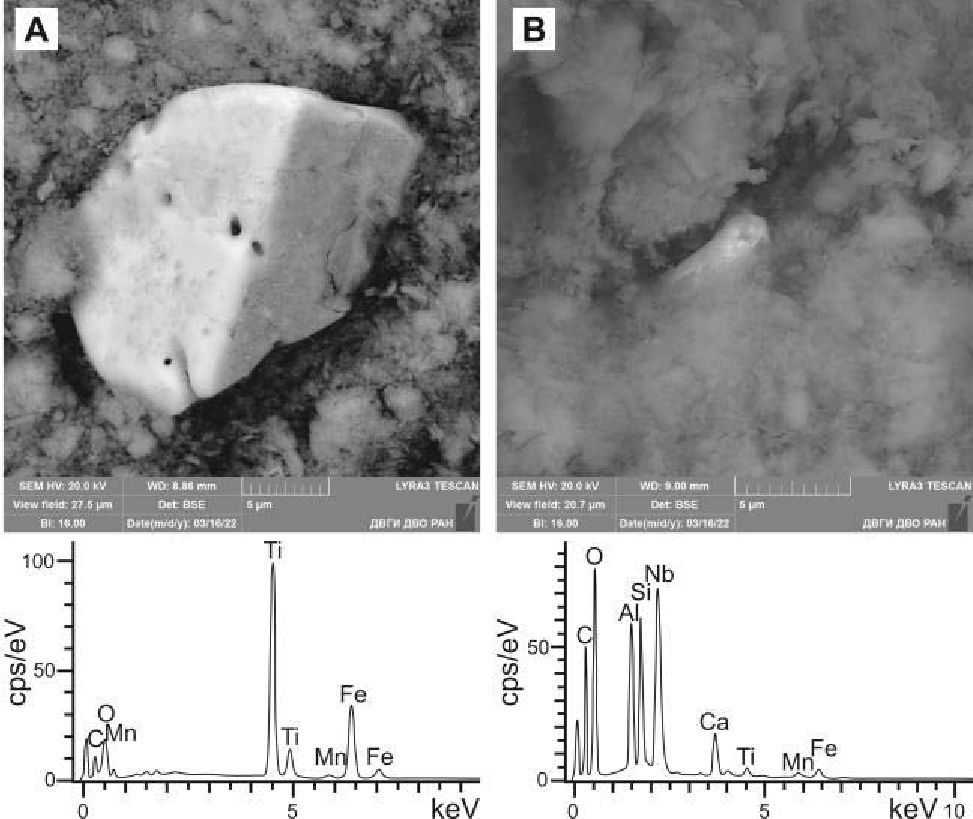

Рис. 4. A) зерно ильменита в составе тонштейна; B) кристалл Nb-Si-Al состава

Fig. 4. A) ilmenite grain in the tonstein; B) crystal of Nb-Si-Al composition



Титан, как правило, характеризуется низкой миграцией, и его перераспределение в процессе преобразования вулканического пепла в основном ограничивается локальным перемещением в пределах отдельных слоев. Однако в определенных условиях титан может приобретать относительную подвижность, формируя минеральные оторочки вокруг органического вещества, что часто наблюдается на границе тонштейна и угля [18].

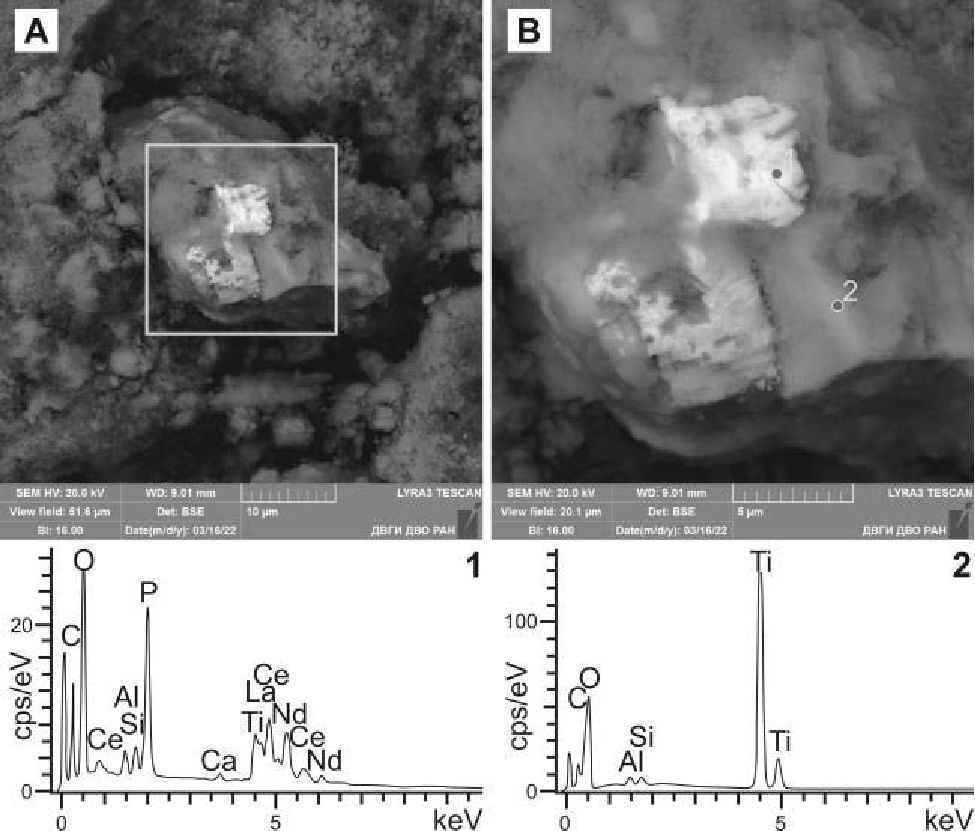

Рис. 5. A) агрегат монацита-(Ce) на зерне TiO2; B) увеличенный фрагмент, с изображением монацита-(Ce) на поверхности зерна ильменита; 1 и 2 – спектр EDS точек 1 и 2 на рис. 5, B соответственно

Fig. 5. A) Monazite-(Ce) aggregate on a TiO₂ grain; B) enlarged fragment showing monazite-(Ce) on the surface of ilmenite grain; 1 and 2 – EDS spectra of points 1 and 2 on Fig. 5, B, respectively



Также в тонштейне обнаружена минеральная Nb-содержащая фаза, по составу близкая к группе пирохлора (рис. 4, B). Диагностируются фосфаты легких и тяжелых РЗЭ. Легкие РЗЭ представлены монацитом, преимущественно монацитом-(Ce). В ряде фаз наблюдается примесь тория. Тяжелые РЗЭ представлены ксенотимом-(Y). Ксенотим встречается как в виде отдельных фаз, так и в виде микровключений на поверхности цирконов. На зерне, состоящем из TiO₂ (рис. 5, A), сформировался агрегат, состоящий из монацита-(Ce) (рис. 5, B).

Помимо минеральной составляющей в тонштейне присутствует органическое вещество. Об этом свидетельствует визуальная диагностика в полевом образце и результаты изучения шлифов (рис. 3). Органическое вещество присутствует как в рассеянном виде, так и в форме включений угля и растительных остатков.

Химический состав тонштейна

Содержание основных породообразующих элементов в составе тонштейна, а также в его верхней и нижней частях, приведено в табл. 2. Так как тонштейн представляет собой глинистую породу, состоящую преимущественно из каолинита, химический состав породного прослоя сравнивается с кларком для глинистого сланца [19] и с составом идеального каолинита [2]. Химический состав исследованного тонштейна приближается к составу чистого каолинита. Незначительное снижение содержания Al₂O₃ в тонштейне по сравнению с теоретическим составом каолинита объясняется присутствием в нем реликтового кварца.

По сравнению со средним составом глинистых сланцев [19], тонштейн характеризуется повышенным содержанием Al₂O₃. Содержание других породообразующих элементов в тонштейне понижено.

Отношение SiO₂/Al₂O₃ для идеального каолинита составляет 1,18, для изученного тонштейна этот показатель составляет 1,36–1,41. Более высокое значение SiO₂/Al₂O₃ для тонштейна объясняется пониженным содержанием Al₂O₃ в его составе. Для глинистых сланцев данный показатель составляет 3,03, что связано с повышенным содержанием SiO₂ и низким значением для Al₂O₃.

Титановый модуль (ТМ), определяемый как отношение TiO₂/Al₂O₃, является информативным геохимическим показателем, который может быть использован для оценки вклада пирокластического материала в формирование осадочных пород. В исследованном тонштейне титановый модуль составляет 0,012–0,013. Низкие значения ТМ (TiO₂/Al₂O₃<0,02), согласно [20], свидетельствуют о преобладании кислой вулканической пирокластики, в то время как более высокие значения (TiO₂/Al₂O₃>0,06) характерны для основных вулканических пород. Промежуточные значения ТМ могут указывать на присутствие пирокластики среднего или щелочного состава. Титановый модуль широко применяется в качестве дополнительного критерия при реконструкции первичного состава измененного пеплового материала [3].



Таблица 2. Концентрации петрогенных оксидов (вес. %) тонштейна пласта Новый-1а

Table 2. Concentrations of major oxides (wt %) of tonstein in the Novy-1a seam

Элемент Element	Верхняя часть Upper part Khar-9	Нижняя часть Lower part Khar-8	Весь тонштейн Whole tonstein Khar-15	Кларк глинистых сланцев [19] Clay shale Clarke value [19]	Каолинит [2] Kaolinite [2]
SiO2	46,9	47,6	46,4	50,3	46,5
TiО2	0,43	0,41	0,41	0,50	–
Al2О3	34,2	33,7	34,0	16,6	39,5
Fe2О3	0,37	0,39	0,34	6,70	–
MnО	0,003	0,003	0,003	0,120	–
MgО	0,17	0,17	0,15	2,75	–
CaО	0,24	0,22	0,19	3,10	–
Na2О	0,021	0,023	0,015	1,38	–
K2О	0,60	0,66	0,63	3,28	–
P2О5	0,028	0,027	0,042	0,18	–
LOI	17,0	16,8	17,8	–	13,96
SiO2/Al2O3	1,37	1,41	1,36	3,03	1,18
TiO2/Al2O3	0,013	0,012	0,012	0,030	–



Значения микроэлементов в тонштейне приведены в табл. 3. По сравнению со средним составом глинистых сланцев [19] тонштейн из угольного пласта Новый-1а обогащен Ga, Nb, Ta, Sn, Hf, Th и U.

В распределении редких элементов по мощности тонштейна наблюдается тенденция к увеличению концентраций в верхней его части. Так, содержание Ga изменяется от 40,1 г/т в нижней его части до 41,7 г/т в верхней, составляя в среднем для прослоя 41,0 г/т. Аналогичная закономерность характерна для Nb (верхняя часть – 46,3; нижняя – 47,7, среднее 46,4 г/т), Sn (5,95; 6,10, среднее 5,18 г/т), Hf (10,4; 11,6, по простиранию прослоя варьирует от 8,47 до 10,3 г/т), Th (13,7; 15,4, по простиранию прослоя составляет от 13,5 до 17,3 г/т) и U (8,07; 8,78, по простиранию прослоя изменяется от 7,82 до 8,12 г/т). Содержание Ta также возрастает к верхней части тонштейна и составляет 8,96 в нижней и 10,7 верхней, по простиранию прослоя варьирует от 8,70 до 9,22 г/т.

Геохимические особенности тонштейна, в частности обогащение определенными химическими элементами, вероятно, отражают состав первичного материала, которым, судя по всему, служил вулканический пепел, попавший в болотную среду.



Таблица 3. Концентрации микроэлементов (г/т) в тонштейне

Table 3. Concentrations of trace elements (ppm) in tonstein

Элемент Element	Верхняя часть Upper part Khar-9	Нижняя часть Lower part Khar-8	Весь тонштейн Whole tonstein Khar-15	Кларк глинистых сланцев [19] Clay shale clarke value [19]
Li	13,3	12,7	13,5	46,0
Be	0,47	0,53	0,54	2,80
Sc	2,66	2,68	2,57	15,0
V	14,5	14,6	13,7	120
Cr	8,12	7,62	8,12	76,0
Co	0,61	0,92	0,81	19,0
Ni	2,16	2,96	2,41	47,0
Cu	5,35	6,07	5,45	36,0
Zn	16,5	28,2	22,8	52,0
Ga	41,7	40,1	41,0	16,0
Ge	1,94	1,43	1,65	2,00
As	4,85	3,70	4,77	9,30
Se	0,49	0,45	0,48	0,36
Rb	21,1	22,8	22,0	130
Sr	63,1	60,0	56,5	240
Y	8,95	8,89	8,76	31,0
Zr	171	156	142	190
Nb	47,7	46,3	46,4	11,0
Mo	0,71	1,02	0,65	1,60
Cd	0,45	0,56	0,51	1,00
Sn	6,10	5,95	5,18	3,50
Sb	0,54	0,54	0,57	1,00
Te	0,03	0,03	0,03	0,01
Cs	2,55	2,63	2,33	10,0
Ba	115	119	118	460
La	28,1	29,6	29,8	48,0
Ce	53,9	56,2	55,4	75,0
Pr	4,72	4,90	4,88	10,0
Nd	20,3	21,1	21,1	36,0
Sm	3,65	3,87	3,82	8,00
Eu	0,33	0,33	0,33	1,20
Gd	2,62	2,70	2,68	5,80
Tb	0,37	0,37	0,37	0,83
Dy	1,63	1,64	1,62	4,40
Ho	0,30	0,29	0,29	0,70
Er	0,88	0,86	0,87	1,90
Tm	0,12	0,12	0,12	0,60
Yb	0,97	0,97	0,99	2,50
Lu	0,11	0,11	0,11	0,39
Hf	11,6	10,4	10,3	5,00
Та	10,7	9,0	9,2	1,40
W	2,62	2,59	2,61	2,60
Au, ppb	2,0	1,6	1,9	6,50
Hg	0,262	0,291	0,286	0,089
Tl	0,20	0,20	0,18	1,30
Pb	7,45	8,29	8,39	14,0
Th	15,4	13,7	13,5	10,0
U	8,78	8,07	7,82	4,50
REE	118	123	122	195
REY	127	132	131	226



Для изученного тонштейна отмечается наличие отрицательной Eu-аномалии (рис. 6). Такие аномалии характерны для кислых и щелочных туфогенных горизонтов. Например, более контрастными европиевыми аномалиями характеризуются кислые и щелочные туфы в углях Сибири [13] и тонштейн кислого состава из пласта Fire Clay [21]. Для пирокластики среднего и основного состава не свойственно наличие Eu-аномалии. Также терригенные прослои характеризуются отсутствием подобной аномалии и имеют практически горизонтальный график распределения РЗЭ.

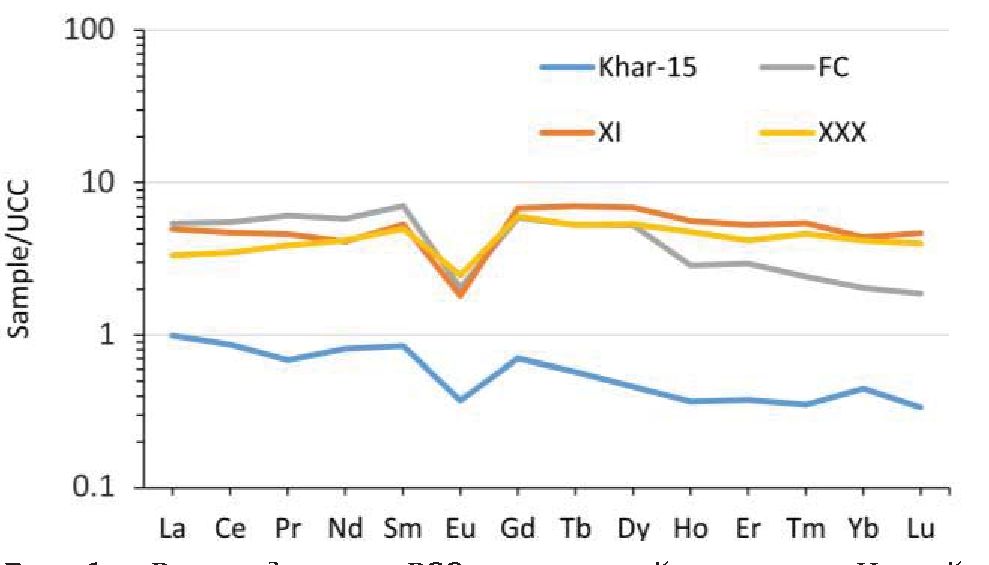

Рис. 6. Распределение РЗЭ в тонштейне пласта Новый-1а (Khar-15), в тонштейне Fire Clay (FC), в прослое пласта XI Кузбасс (XI) и в партинге пластов XXX–XXXa в Минусинском бассейне (XXX). Нормировано на кларк в верхней континентальной земной коре [22]

Fig. 6. REE distribution in the tonstein of the Novy-1a seam (Khar-15), in the Fire Clay (FC) tonstein, in the parting of the XI Kuzbass seam (XI), and in the parting of the XXX–XXXa seams in the Minusinsk Basin (XXX). Normalized to the Clarke value in the upper continental crust [22]



Все вышеприведенные факты свидетельствуют о формировании тонштейна из вулканического пепла, преобразованного в болотной среде. Геохимические особенности каолинитового тонштейна обусловлены составом туфогенного материала, послужившего для формирования партинга. Особенности диагностированных минеральных зерен со следами растворения свидетельствуют о протекающих процессах перераспределения химических элементов как в пределах туфогенного горизонта, так и за его пределами во вмещающих углях.

Обсуждение результатов

Исходный состав пеплов тонштейна в пласте Новый-1а

Как было указано выше, минералого-геохимические особенности тонштейна, вероятно, обусловлены составом исходного вулканического пепла. В научных исследованиях, посвященных восстановлению состава преобразованного в тонштейны туфогенного материала, сформировался надежный комплекс методов. Данный комплекс основан на соотношении химических элементов относительно инертных в условиях гипергенеза. Ранее при использовании такого комплекса методов был восстановлен исходный состав пеплового материала, из которого сформировался тонштейн [9]. Было установлено, что тонштейн сформировался при участии кислой щелочной пирокластики (трахидацит).

Важной особенностью является высокая концентрация Nb, Y, Zr, Hf, Ta в угле на контакте с тонштейном. Отмечается отчетливая приуроченность наибольших концентраций к породному прослою, что позволяет связать их генезис. Высокие концентрации такого спектра элементов типичны для щелочной пирокластики. Подобные случаи описаны в работах, посвященных туфогенным горизонтам щелочного состава в Китае [3, 23] и России [21]. Таким образом, полученные в результате данные позволяют сделать вывод, что тонштейн сформировался при участии кислой щелочной пирокластики (трахидацит).

Влияние на химический состав углей

Характерной особенностью тонштейнов является наличие повышенных концентраций отдельных редких элементов в углях вблизи контакта с ними. Анализ распределения редких элементов в угле, вмещающем тонштейн, показал, что максимальные концентрации Nb, Ta, Zr, Hf, REE, Y, Th и U приурочены к зонам непосредственного контакта с этим прослоем.

Вблизи контакта с тонштейном угли обогащены рядом элементов, что подтверждает влияние вулканического пепла на их состав. Наиболее выраженные аномалии (превышающие кларк в разы) характерны для Nb, Ta, Hf, REE, Y, Th и U, причем максимумы их концентраций приурочены к зонам непосредственно над и под прослоем (рис. 7). Более широкие зоны обогащения Nb и Y указывают на их повышенную подвижность в гипергенных условиях. Zr распределен относительно равномерно. Повышенная концентрация Ti также отмечена только вблизи тонштейна, в то время как в пробах угля на удалении от прослоя содержание Ti соответствует кларковому уровню.

Таким образом, вулканический пепел, сформировавший тонштейн, послужил источником редких элементов для вмещающих углей. Набор элементов, которыми обогащен уголь, характерен для щелочной пирокластики.

Как обсуждалось выше при анализе данных, существует факт миграции вещества внутри пеплового горизонта и вынос химических элементов за пределы прослоя во вмещающий уголь. Об этом свидетельствуют как повышенные концентрации химических элементов в угле на контакте с прослоем, так и следы растворения на минералах-носителях.

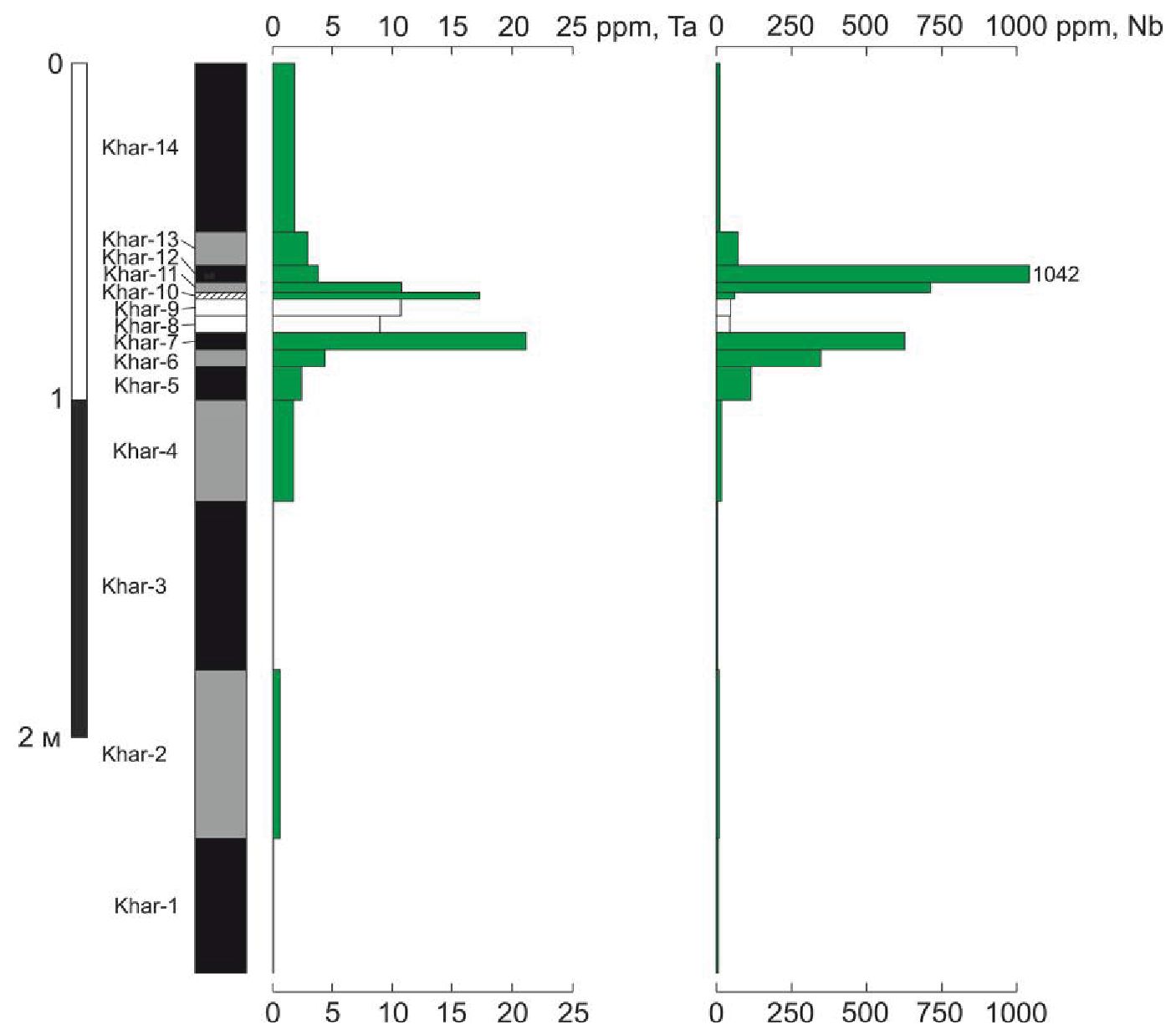

Рис. 7. Распределение Ta и Nb в золе угля в вертикальном разрезе пласта Новый-1а

Fig. 7. Ta and Nb distribution in coal ash in the vertical section of the Novy-1a seam



Однако специалистами отмечается [24], что накопление редких элементов-примесей в меловых углях мира, по сравнению с каменноугольно-пермским периодом, редко связано с вулканическим пеплом. В ходе исследования установлено, что набор элементов, обусловленный щелочным составом исходного пепла, формирует редкометалльную специфику вмещающего тонштейн угля. Зона обогащения ограничивается несколькими сантиметрами над и под тонштейном. Данная информация представляет интерес для понимания процессов миграции элементов-примесей в угле и может быть полезна для реконструкции обстановок осадконакопления и оценки влияния пеплового материала на процессы торфонакопления.

Условия накопления вулканического пепла в углях месторождения

Анализ данных о растительности в период накопления отложений кутинской свиты Харанорского месторождения свидетельствует о континентальной обстановке при накоплении фитомассы [25]. Угленосная толща Харанорского месторождения характеризуется сложным строением и представлена переслаиванием озерных, болотных, речных и пролювиальных фаций, для которых типична высокая пространственная изменчивость.

Исследования изотопного состава каолинита тонштейна Харанорского месторождения [26] указывают на формирование каолинита при несколько повышенной температуре (около 30 °C) по сравнению с каолинитом выветривания. Это может быть связано с более теплым климатом в меловом периоде в Забайкалье или с образованием каолинита на стадии диагенеза под влиянием геотермического градиента. Легкий изотопный состав водорода (δD_VSMOW=от –130 до –140 ‰) свидетельствует об участии метеорных вод в формировании каолинита, что подтверждает наличие континентальных фациальных условий углеобразования для Харанорского месторождения, вне зон влияния морских вод.

Вероятнее всего, повышенная температура формирования каолинита связана с процессами, протекающими на стадии диагенеза, так как на данном этапе происходит гидролиз алюмосиликатных минералов и вулканического стекла в субмономинеральную глину [1]. К тому же изменения в составе углеобразующих растений свидетельствуют о похолодании климата в конце апта – начале альба [25].

Особенности изученного тонштейна в полевой обстановке, минеральный и химический состав указывают на его воздушно-осадочное вулканическое происхождение за короткий промежуток времени. Согласно выводам Б.Ф. Бохора и Д.М. Триплехорна [1] уплотнение вулканического пепла после осаждения и последующего захоронения происходит как 5:1. Исходя из этого можно предположить, что тонштейн мощностью 8–10 см сформировался из слоя вулканического пепла толщиной 40–50 см. Такая мощность исходного вулканического слоя могла быть обеспечена за счет близкого расположения источника извержения. Либо в связи с мощным катастрофическим извержением, которое обеспечило огромный объем вулканического пепла, распространяемого на обширные территории.

Время формирования угленосных отложений кутинской свиты Харанорского месторождения пришлось на апт–альб [25]. На территории Юго-Восточного Забайкалья в этот момент времени шла вторая стадия позднемезозойского этапа тектонического развития. В позднеюрско-раннемеловую эпоху в результате активного континентального рифтогенеза формировалась характерная бимодальная вулканическая ассоциация, включавшая трахибазальты (с повышенным содержанием титана), дациты, трахидациты, риолиты, трахириолиты, а также субщелочные риолиты [27]. Этот тип магматизма широко проявлен в рифтовых структурах Монголо-Охотского пояса. Для Харанорской впадины этот этап отразился в виде вулканитов тургинской свиты.

Наиболее близкими по химическому составу к тонштейну Харанорского месторождения оказались трахириолиты и трахириодациты Западно-Забайкальской и Восточно-Монгольской вулканической провинции [28].

Заключение

В работе исследован минералого-геохимический состав тонштейна из угольного пласта Новый-1а Харанорского буроугольного месторождения. Минеральный состав тонштейна представлен каолинитом, кварцем, полевым шпатом. Акцессорные минералы представлены цирконом, ильменитом, монацитом-(Ce), ксенотимом-(Y). Тонштейн характеризуется высокими концентрациями Ga, Nb, Hf, Ta, Hg, Th и U. Положение в разрезе угольного пласта, минеральный состав, структурно-текстурные и геохимические особенности тонштейна позволили установить его вулканогенную природу.

Исследования выявили обогащение углей пласта Новый-1а рядом литофильных редких элементов, характерных для кислой и щелочной пирокластики. Наиболее высокие концентрации (РЗЭ, Zr, Nb, Y, Ta, Hf, Th и U) отмечены вблизи контакта угля с тонштейном. Полученные данные подтверждают вулканогенную природу тонштейна и указывают на существенную роль вулканизма в формировании геохимических особенностей Харанорского месторождения.

Большая мощность тонштейна свидетельствует либо о близком расположении источника извержения, возможно, на территории региона, либо о катастрофическом характере извержения, обеспечившем выброс большого объема пеплового материала, и переноса его на большие расстояния. Накопление угленосных отложений Харанорского месторождения пришлось на этап магматизма, характерного для многочисленных рифтогенных впадин Монголо-Охотского пояса. Наиболее близкими по химическому составу оказались трахириолиты и трахириодациты Западно-Забайкальской и Восточно-Монгольской вулканических провинций.
