Границы водных объектов и их водоохранных зон на заболоченных территориях (на примере реки Иксы, Томская область, Российская Федерация)

Полный текст

Введение

Необходимость оценки границ водных объектов и специальных зон их охраны и использования определяется требованиями Российского и международного законодательства [1–6], но имеет ряд теоретических и методических вопросов, затрудняющих решение этой задачи [7–10]. В частности, не всегда очевидно, как определить границу реки по среднему уровню воды за период открытого русла [1] при отсутствии данных режимных гидрометеорологических наблюдений. Если нет подобных данных, то [11, 12] необходимо руководствоваться алгоритмом, представленным на рис. 1, подобрав реку-аналог.

Водный кодекс РФ [1] не определяет расчетные вероятности для оценки положения береговой линии (хотя при оценке зон затопления используется обеспеченность 1 % [2]), при этом понятие «средний уровень» не привязано к временным рамкам (100 лет, 5 лет, 1 год, 1 час?).

Кроме того, как указано в [11], уровни воды от существующего гидрологического поста можно переносить по уклону на бесприточных участках протяженностью до 3 км.

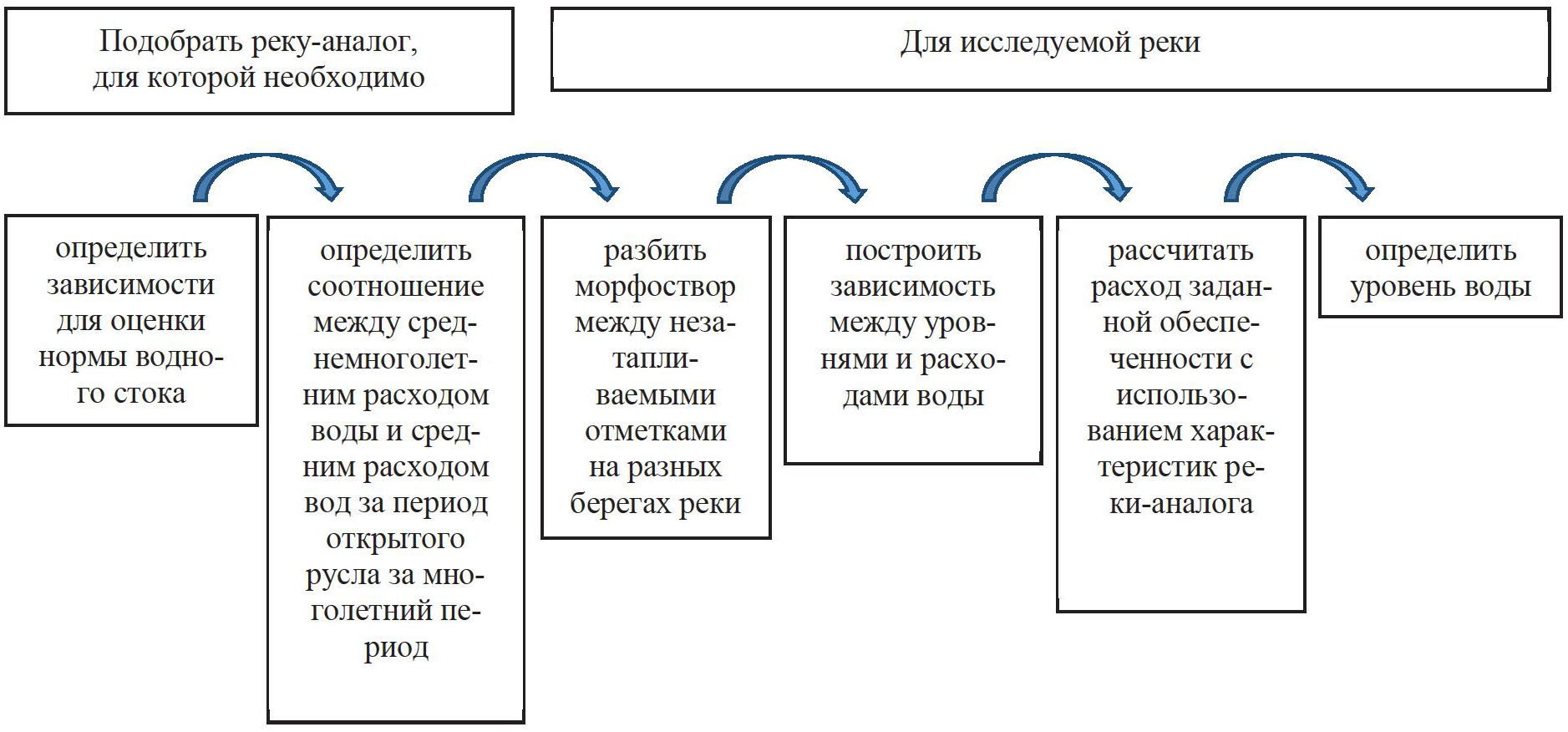

Рис. 1. Алгоритм определения границы реки по среднему уровню воды за период открытого русла

Fig. 1. Algorithm for determining the river boundary based on the average water level during the open channel period



Данный факт означает, что при отсутствии постов нужно разбивать морфостворы не чаще, чем через 3 км [11], однако есть возможность интерполяции по картам [3, 12]. Все это вместе, и ряд других вопросов, например, назначения границ водоохранных зон как территорий, в пределах которых происходит самоочищение поверхностного стока [1] или практической неоднозначности выделения границ болот по наличию торфа [8, 13], обусловливает актуальность уточнения методики оценки положения границ самих водных объектов (особенно на заболоченных территориях) и их водоохранных зон. Именно такая цель и была поставлена авторами применительно к реке Иксе – элементу гидрографической системы «р. Икса – р. Чая – р. Обь – Карское море». Задачи исследования: (1) определить характерные уровни воды в р. Иксе с использованием различных подходов и (2) сопоставить их с рельефом и растительностью для получения более полной картины взаимосвязей между компонентами окружающей среды, которые: (а) необходимо учитывать при проведении землеустроительных работ и инженерных изысканий; (б) помогут оптимизировать соответствующие работы.

Объект и методика исследования

Река Икса имеет протяженность 430 км, площадь водосбора – 6130 км². На этой реке расположено несколько гидрологических постов (с. Плотниково, пос. Копаное Озеро, пос. Восточный, с. Ермиловка), но наиболее полно программа гидрологических наблюдений реализуется у с. Плотниково (с 1933 г. по настоящее время). В этом створе длина р. Иксы от истока составляет 154 км, площадь водосбора – 2560 км² при средней высоте 130 м, заболоченности 49 % и лесистости 50 % [14, 15]. С учетом сложности выделения границ болот фактическая заболоченность водосбора может быть заметно больше [13, 16, 17]. В целом р. Икса в створе с. Плотниково является водотоком, весьма характерным для южно-таежной подзоны Западной Сибири, что позволяет распространить полученные выводы на многие другие водотоки в Обь-Иртышском междуречье.

Методика исследования, в соответствии с указанными выше задачами предполагала проведение следующих мероприятий:

1)  расчеты уровней воды по варианту при наличии данных наблюдений [11]; расчеты выполнены по доступным материалам Росгидромета [14, 15] за 1933–2007 гг. под руководством О.Г. Савичева по формулам (1)–(10):

$A=\frac{{\displaystyle {\sum }_{i=1}^N{X}_i}}{N}$,                     (1)

$\sigma =\frac{{\displaystyle {\sum }_{i=1}^N{\left(X_i-X_a\right)}^2}}{N-1}$,                        (2)

${\delta }_A=\frac{\sigma }{\sqrt{N}}$,                         (3)

$C{v}^{*}=\frac{\sigma }{A}$,                         (4)

$C{s}^{*}=\frac{N\cdot {{\displaystyle \sum }}_{i=1}^N{\left({\frac{X_i}{X_a}}_i-1\right)}^3}{C{v}^3\cdot \left(N-1\right)\cdot \left(N-2\right)}$,                 (5)

$Cv=\left(a_1+\frac{a_2}{N}\right)+\left(a_3+\frac{a_4}{N}\right)\cdot C{v}^{*}+$

$+\left(a_5+\frac{a_6}{N}\right)\cdot C{v}^{* 2}$,              (6)

$Cs=\left(b_1+\frac{b_2}{N}\right)+\left(b_3+\frac{b_4}{N}\right)\cdot C{s}^{*}+\left(b_5+\frac{b_6}{N}\right)\cdot C{s}^{* 2}$, (7)

$r{\left(1\right)}^{*}=\frac{{\displaystyle {\sum }_{i=2}^N\left(X_i-X_{a1}\right)·\left(X_{i-1}-X_{a2}\right)}}{\sqrt{{\displaystyle {\sum }_{i=2}^N{\left(X_i-X_{a1}\right)}^2·{\sum }_{i=1}^{N-1}{\left(X_i-X_{a2}\right)}^2}}}$,    (8)

$r\left(1\right)=-\mathrm{0,01}+\mathrm{0,98}·r{\left(1\right)}^{*}-$

$\mathrm{0,06}\cdot r{\left(1\right)}^{*2}+\left(\begin{array}{c}\mathrm{1,66}+\mathrm{6,46}\cdot r{\left(1\right)}^{*}+\\ +\mathrm{5,69}\cdot r{\left(1\right)}^{*2}\end{array}\right)\cdot \frac{1}{N}$, (9)

$N^{*}\ge \left(6-10\right);\frac{r}{{\delta }_r}\ge r_{kr}; {\delta }_r\approx \frac{1-r^2}{\sqrt{N-1}};$

$\frac{k_r}{{\delta }_k}\ge k_{kr}; R^2\ge \mathrm{0,36}$,                      (10)

где X_i – исследуемая величина

(расход воды Q или уровень воды Н) в ряду от i=1 до N; A и d_A – среднее арифметическое и погрешность его определения; s – среднее квадратическое отклонение; Cv* и Cv – смещенная и несмещенная оценки коэффициента вариации; Cs* и Cs – смещенная и несмещенная оценки коэффициента асимметрии; r*, r и d_r – смещенная и несмещенная оценки коэффициента корреляции и погрешность его определения; k_r и d_k – коэффициент регрессии и погрешность его определения; r_kr и k_kr – критические отношения в рассматриваемом случае (при уровне значимости около 5 %) приняты равными двум; R² – квадрат корреляционного отношения [11]; дополнительно к расчету уровней по материалам Росгидромета проведена оценка положения береговой линии по зависимости между уровнями H и расходами Q воды вида H=f(Q) согласно [11];

2)  съемку местности в створе поста и на прилегающей территории с использованием квадрокоптера DJI Phantom 4 Pro; работы проведены Л.Н. Чилингер и Н.В. Гатиной 22.05.2023 и 15.09.2023 г.;

3)  картографические работы и анализ положения уровней воды разной обеспеченности с характерными формами рельефа и растительностью; работы выполнены с использованием подходов, изложенных в [13, 18–22]. В частности, применялись космические снимки ИСЗ Landsat 7 с разрешением 30 м, которые затем классифицировались по следующим спектральным диапазонам (в мкм): 1) 0,45…0,52; 2) 0,52…0,60; 3) 0,63…0,69; 4) 0,76…0,90; 5) 1,55…1,75. Таким образом, наиболее удачным результатом явилась интеграция 5, 4, 2 каналов (рис. 2, б).

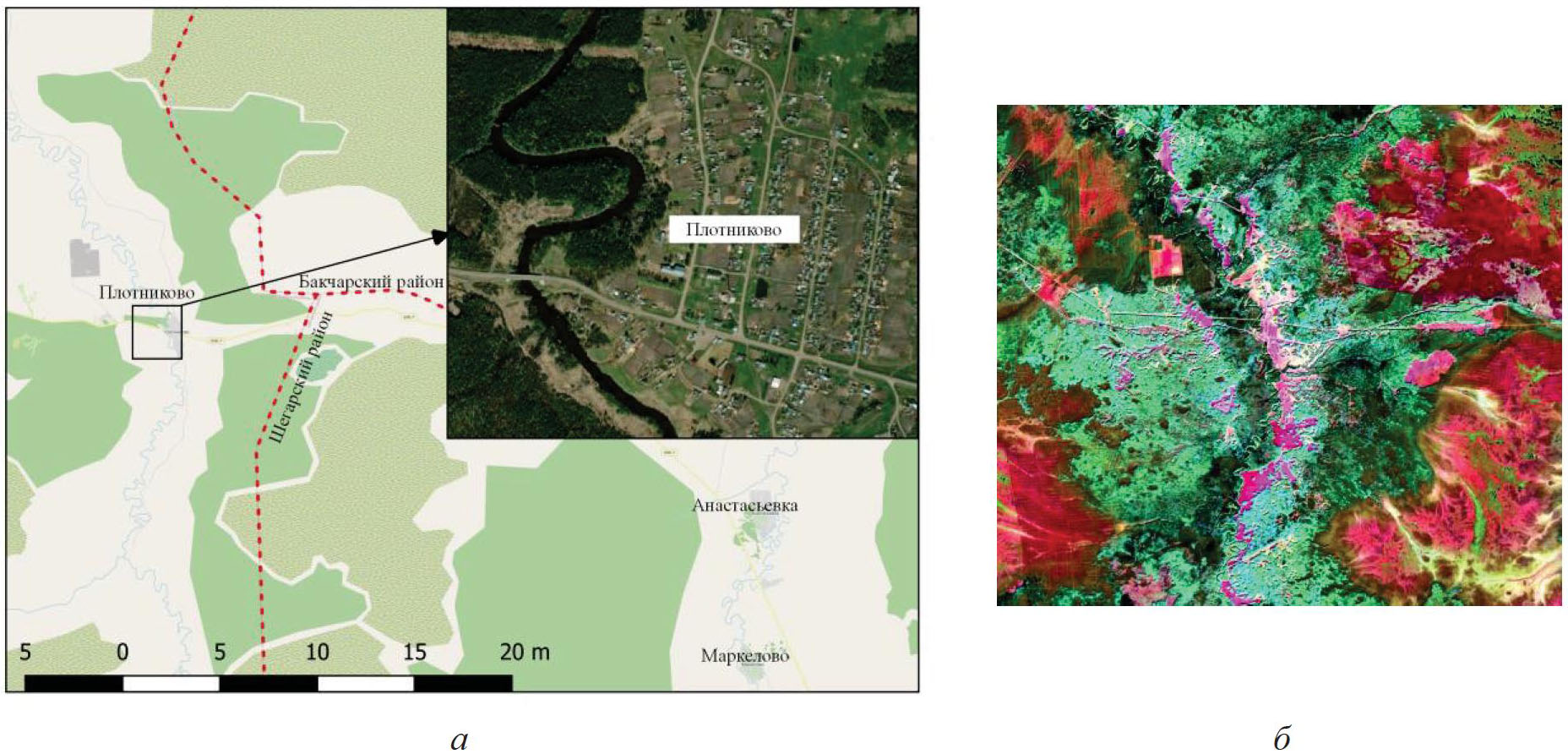

Рис. 2. Схема расположения (a) и снимок LandSat 7 (б) исследуемого участка на р. Иксе у с. Плотниково

Fig. 2. Location diagram (a) and LandSat 7 image (б) of the study area on the river Iksa near the village Plotnikovo



Результаты исследования и их обсуждение

Граница реки – ее береговая линия – определяется по «по среднемноголетнему уровню вод в период, когда они не покрыты льдом» [1]. Отсутствие более подробных разъяснений [1] с учетом доступной гидрометеорологической информации позволяет рассматривать следующие способы количественной оценки положения береговой линии при наличии данных наблюдений: 1) среднее арифметическое из суточных уровней за период с открытым руслом за каждый год наблюдений при условии, что средняя квадратическая погрешность не превышает 10 % [11, 12]; 2) среднее арифметическое из максимального и минимального уровней за период открытого русла за каждый год наблюдений; 3) среднее арифметическое из максимального и минимального уровня за период открытого русла по данным [15] с дополнением актуальными данными за последние годы. При отсутствии данных наблюдений общим является (а) построение зависимости между уровнями и расходами воды H=f(Q) [11] в каждом расчетном морфостворе, (б) оценка расчетного расхода воды Q и (в) определение по нему расчетного уровня воды H, но при этом (на этапе б) возникает возможность следующих вариантов расчета: 4) среднего расхода воды за период открытого русла; 5) среднего годового расхода воды; 6) минимального и максимального расхода воды, для которого рассчитывается среднее арифметическое.

Данные наблюдений имеются по ограниченному количеству постов Росгидромета, а использование варианта № 1 связано с существенными временными и финансовыми затратами (в том числе на приобретение суточных уровней воды за многолетний период; например, для р. Иксы у с. Плотниково – с 1933 г.). Достаточно затратным является и способ № 2. Минимальны затраты при использовании способа № 3, но нет утвержденной методики, в которой оценивается расхождение между результатами по приведенным способам (1–3). Указанные проблемы сопровождают и расчеты по вариантам отсутствия данных наблюдений (необходимо приобретать данные по рекам-аналогам, выявлять региональные зависимости [12]), но в этом случае дополнительно добавляется заведомо ожидаемое расхождение между расчетными обеспеченностями расходов и уровней воды или нормой стока за многолетний период и его частью при открытом русле, а также различия в соотношениях между нормой стока за год и периодом открытого русла для исследуемой реки и реки-аналога. Кроме того, непонятно, какую обеспеченность использовать при расчете максимального и минимального стока [8]. Если указано [2] на необходимость использования обеспеченности 1 % при оценке зон затопления, что косвенно можно распространить и на расчет береговой линии, то для минимального стока нет и таких указаний.

С учетом этого авторами были определены следующие характеристики уровенного режима р. Иксы у с. Плотниково: 1) H(I–XII) – средний уровень воды за многолетний период; 2) H_max – максимальный уровень воды за многолетний период (для рассматриваемой территории максимальный уровень обычно наблюдается несколько позже ледохода); 3) H_min-opn – минимальный уровень воды при открытом русле за многолетний период; 4) H_min-ice – минимальный уровень воды при ледовых явлениях за многолетний период; 5) H^*=(H_min-opn+H_max)/2 – среднее арифметическое из величин H_min-opn и H_max; 6) H(IV–X) – средний уровень воды в апреле–октябре за многолетний период; 7) H(Q_a) – уровень воды, соответствующий среднемноголетнему расходу воды Q_a; 8) H(Q(IV–X)) – уровень воды, соответствующий среднему расходу воды в апреле–октябре за многолетний период Q(IV–X) (табл. 1).



Таблица 1. Характерные уровни воды р. Иксы у с. Плотниково, см, над «нулем» графика поста (99,08 м в Балтийской системе высот)

Table 1. Characteristic water levels of the river Iksa near the village Plotnikovo, cm, above «zero» of the post graph (99.08 m in the Baltic height system)

Статистика Statistics	H(I–XII)	Hmax	Hmin-opn	Hmin-ice	H*	H(IV–X)	H(Qa)	H(Q(IV–X))
A	152	465	112	97	286	181	170	206
dA	5,4	20,5	3,1	2,4	10,3	7,6	–	–
Cv	0,22	0,34	0,21	0,19	0,27	0,25	–	–
Cs	0,74	0,53	0,43	0,03	0,37	0,92	–	–



Анализ полученных данных (табл. 1) показал, что выше моста автодороги Томск–Бакчар наиболее высокое значение получено при оценке береговой линии по среднему значению между максимальным и минимальным уровнем воды за период открытого русла для многолетнего периода H^*. Оценки, полученные остальными способами, достаточно близки друг к другу (рис. 3).

Если принять за основу именно значение H^* (высотная отметка 101,94 м БС), то положение границ водоохранной зоны р. Иксы (200 м в каждую сторону от береговой линии) определяется следующими значениями: 1) левый берег: расстояние от условной точки на левом берегу (рис. 4) до береговой линии – 2854 м, расстояние от условной точки на левом берегу (рис. 4) до границы водоохранной зоны – 2654 м, высота поверхности границы водоохранной зоны – 109,22 м; 2) правый берег: расстояние от условной точки на левом берегу (рис. 4) до береговой линии – 2895 м, расстояние от условной точки на левом берегу (рис. 4) до границы водоохранной зоны – 3095 м, высота поверхности границы водоохранной зоны – 106,70 м.

Таким образом, ширина водотока в границах по H^* составляет 41 м (а не среднее наблюденное значение ширины потока 26,5±2,2 м), а общая ширина потока и водоохранных зон – 441 м (рис. 4). При этом необходимо отметить, что установленные границы водоохранной зоны лишь частично соотносятся с границами поймы, под которой понимается «часть дна речной долины, сложенная наносами и периодически заливаемая в половодье и паводки» [23]. Так, правобережная граница водоохранной зоны (106,70 м) примерно соответствует максимальному уровню воды обеспеченностью 5 % (106,54 м; рис. 5), а физическая (выраженная в рельефе) граница высокой поймы (около 108 м), примерно соответствующая максимальному уровню обеспеченностью 1 % (107,96 м), выше правобережной границы, но ниже левобережной (109,22 м).

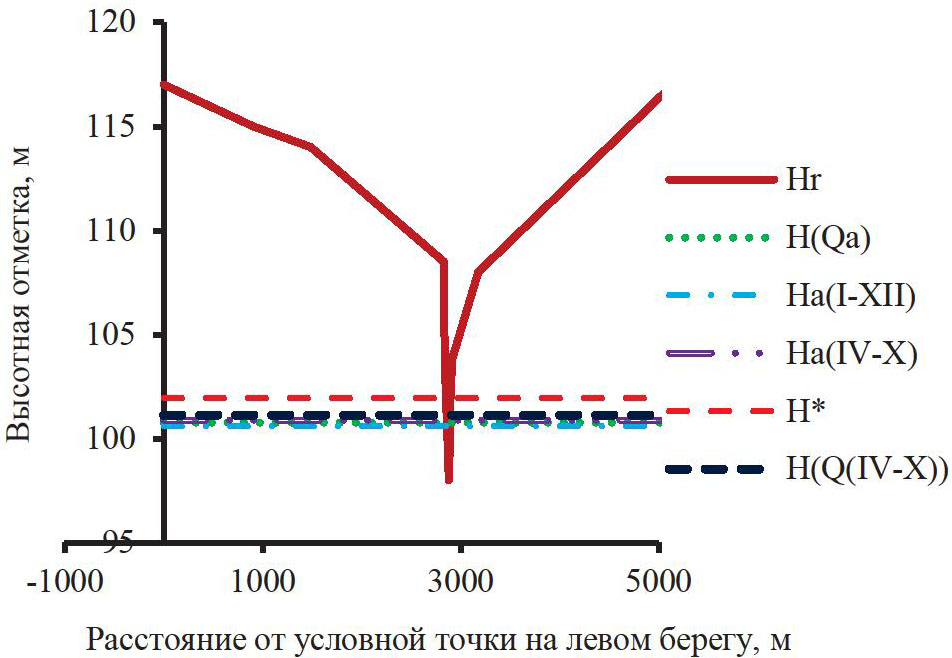

Рис. 3. Профиль долины р. Иксы у с. Плотниково и средние уровни воды, рассчитанные различными способами (табл. 1); Hr – высотная отметка поверхности водосбора и дна реки; остальные обозначения – в табл. 1

Fig. 3. River Iksa valley profile near the village Plotnikovo and average water levels calculated in various ways (Table 1); Hr – elevation of the surface of the catchment area and the river bottom; other designations are in the Table 1

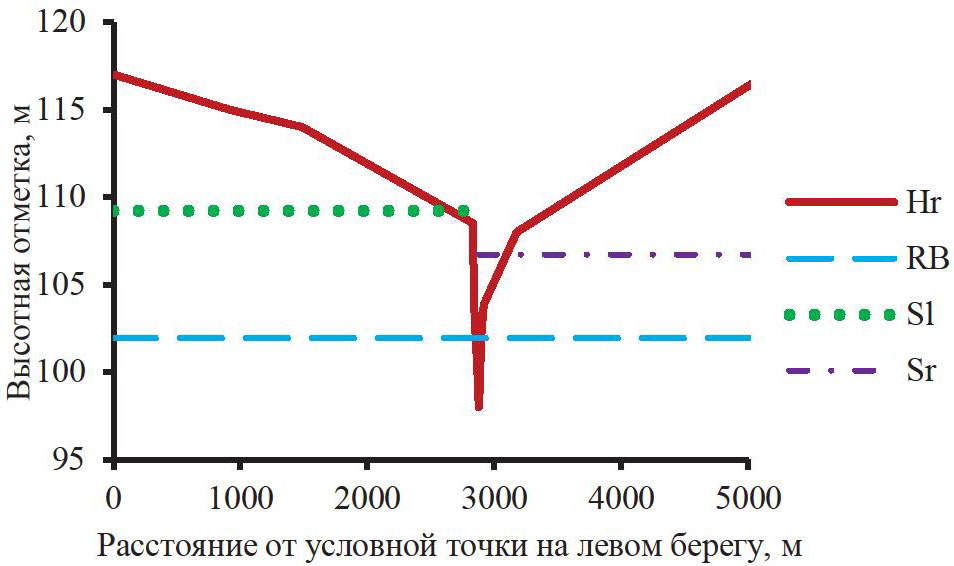

Рис. 4. Профиль долины р. Иксы у с. Плотниково и уровни воды, соответствующие: RB – береговой линии при отметке 104,94 м БС; Sl и Sr – лево- и правобережной границам водоохранной зоны; Hr – высотная отметка поверхности водосбора и дна реки

Fig. 4. River Iksa valley profile near the village Plotnikovo and water levels corresponding to: RB – coastline at an elevation of 104.94 m BS; Sl and Sr – left and right bank boundaries of the water protection zone; Hr – elevation of the surface of the catchment area and the river bottom



С учетом этого возникают сомнения в практическом природоохранном эффекте процедуры выделения водоохранных зон, под которыми понимаются «территории, которые примыкают к береговой линии (границам водного объекта) морей, рек, ручьев, каналов, озер, водохранилищ, и на которых устанавливается специальный режим осуществления хозяйственной и иной деятельности в целях предотвращения загрязнения, засорения, заиления указанных водных объектов и истощения их вод, а также сохранения среды обитания водных биологических ресурсов и других объектов животного и растительного мира» [1].

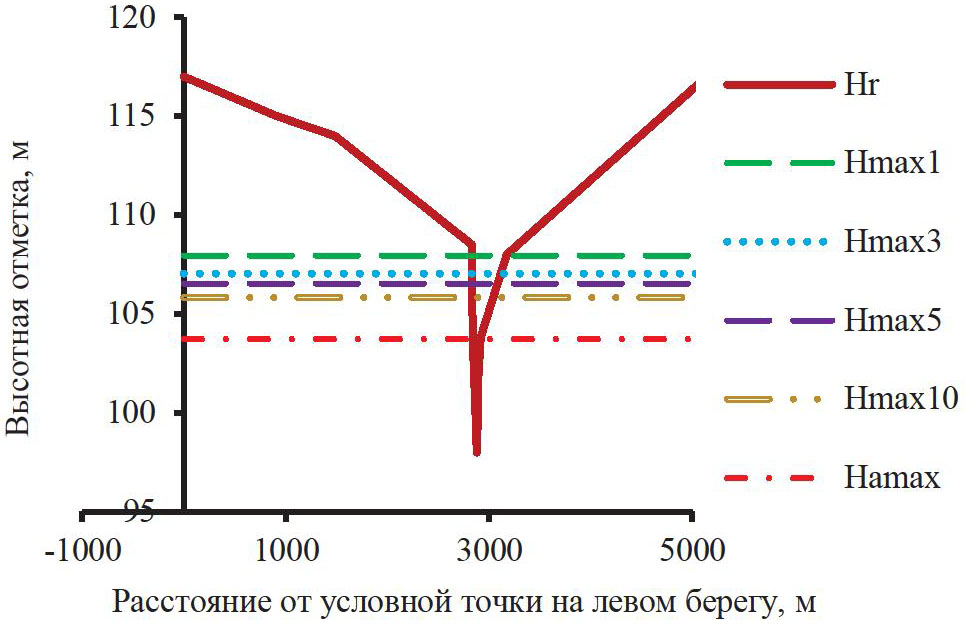

Рис. 5. Профиль долины р. Иксы у с. Плотниково и максимальные уровни воды обеспеченностью 1 % (Hmax1), 3 % (Hmax3), 5 % (Hmax5), 10 % (Hmax10); Hamax – средний максимальный уровень воды; Hr – высотная отметка поверхности водосбора и дна реки

Fig. 5. River Iksa valley profile near the village Plotnikovo and maximum water levels with availability of 1% (Hmax1), 3% (Hmax3), 5% (Hmax5), 10% (Hmax10); Hamax – average maximum water level; Hr – elevation of the surface of the catchment area and the river bottom



Сопоставление результатов расчетов и обследования долины р. Иксы у с. Плотниково также позволяет предположить, что, во-первых, граница низкой поймы примерно соответствует среднему максимальному уровню воды H_amax=103,73 м (рис. 4). Во-вторых, именно это значение (103,73 м) наилучшим образом характеризует границы водотока в многоводный период, а не средний уровень за период открытого русла – понятие, не соотнесенное ни с руслом (русло – это «выработанное речным потоком ложе, по которому осуществляется сток без затопления поймы»), ни с поймой [23]. В частности, в табл. 2 представлены данные по характерной обеспеченности уровня затопления для различных территорий. Верховые болота в естественном состоянии не затапливаются выше поверхности гряд, а пограничные участки низинных болот обычно затоплены ежегодно [13, 16, 18, 24].



Таблица 2. Данные по характерной обеспеченности уровня затопления для различных ландшафтных участков

Table 2. Data on the characteristic probability of flood levels for various landscape areas

Микроландшафты Microlandscapes	Обеспеченность уровня затопления, % Flood level probability, %
Луга, участки без растительности и занятые кустарником Meadows, areas without vegetation and with shrubs	>90
Участки, занятые березой Areas with birch trees	75–90
Участки с распространением осины, березы и тополя Areas with aspen, birch and poplar trees	50–75
Участки под смешанным лесом Areas with mixed forest	<50



Заключение

Анализ данных режимных гидрометеорологических наблюдений, материалов полевых обследований и дешифрования данных дистанционного зондирования Земли участка р. Иксы у с. Плотниково показал, что для рассмотренного примера наиболее рациональный способ оценки границ водного объекта заключается в определении среднемноголетнего максимального уровня воды, а границ водоохранной зоны – по максимальному уровню воды обеспеченностью 1 %. Первая величина (то есть среднемноголетний максимальный уровень воды) примерно соответствует границе нижней поймы, а вторая (максимальный уровень воды обеспеченностью 1 %) – границе верхней поймы. Эти границы достаточно заметны при: (1) проведении рекогносцировочных обследований инженерных изысканий, (2) использовании материалов дистанционного зондирования Земли, что, во-первых, делает более осмысленной процедуру определения специальных зон, необходимых для улучшения экологического состояния водных объектов. Во-вторых, использование дистанционного зондирования Земли с выделением растительности, адаптированной к разной вероятности затоплений и подтоплений, позволяет избежать избыточного формализма при линейной интерполяции положения границ береговой линии и зон затопления и тем самым улучшить качество работ.

Об авторах

Лилия Наримановна Чилингер

Национальный исследовательский Томский политехнический университет

Email: lnc1@tpu.ru
ORCID iD: 0000-0002-0092-4196

кандидат технических наук, доцент отделения геологии Инженерной школы природных ресурсов

Россия, г. Томск

Наталия Владимировна Гатина

Национальный исследовательский Томский политехнический университет

Автор, ответственный за переписку.
Email: nvg10@tpu.ru
ORCID iD: 0009-0000-9105-4474

кандидат технических наук, старший преподаватель отделения геологии Инженерной школы природных ресурсов

Россия, г. Томск

Елена Юрьевна Пасечник

Национальный исследовательский Томский политехнический университет

Email: paseyu@tpu.ru
ORCID iD: 0000-0003-2207-9891

кандидат геолого-минералогических наук, доцент отделения геологии Инженерной школы природных ресурсов

Россия, г. Томск
