Интеграция оборудования различных производителей для проведения испытаний на электромагнитную совместимость

Аннотация

В статье описано применение программной оболочки EMC32, позволяющей интегрировать оборудование различных производителей для проведения испытаний на электромагнитную совместимость. Определена роль данной программной оболочки в системной архитектуре испытательного комплекса.

Полный текст

На современном конкурентно-ориентированном рынке невозможно обойтись без средств автоматизации технологического процесса проведения испытаний. Автоматизация позволяет уменьшить время и повысить точность испытаний, что, несомненно, дает экономический эффект. Большинство производителей испытательного и измерительного оборудования разрабатывают собственное программное обеспечение (далее – ПО). Как правило, оно не способно конфигурировать аппаратные комплексы аналогичных конкурентных компаний. Однако среди широкого спектра программных комплексов выделяется ПО EMC32 от компании Rohde&Schwarz (Германия), способное интегрировать оборудование различных производителей.

ПО EMC32 представляет собой системное программное обеспечение для проведения испытаний на ЭМС, предназначенное для работы в операционных системах компании Microsoft. ПО EMC32 предоставляет стандартный пользовательский интерфейс для проведения испытаний на помехоэмиссию и помехоустойчивость, работа в котором подобна управлению виртуальным прибором. Он сочетает удобство интуитивно понятного графического пользовательского интерфейса, соответствующего действующим стандартам Windows, с высочайшим уровнем гибкости, как в контексте поддержки измерительных приборов, так и в рамках проведения испытаний на ЭМС [1].

ПО EMC32 не только обеспечивает возможность выполнения сканирования по частоте в соответствии с требованиями соответствующих стандартов, но и позволяет проводить интерактивный анализ испытуемого устройства для оптимизации измерений, а также компоновать оборудование различных производителей исходя из требований заказчика (см. рис. 1).

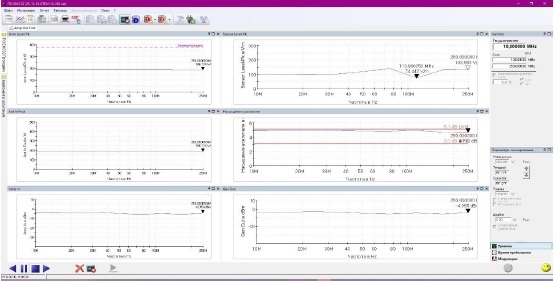

Рис. 1. Экран проведения испытания программного обеспечения EMC32.

Современные испытательные системы конфигурируются с применением аппаратно-программных платформ различных производителей. Исключительными свойствами ПО EMC32 являются возможности реализации на его основе платформенной независимости, взаимозаменяемости, масштабируемости и модульности [2]. EMC32 – достаточно гибкая программная среда, позволяющая интегрировать различные типы испытательного и измерительного оборудования для решения функциональных задач испытательного процесса. Можно утверждать, что EMC32 является ядром для конфигурирования испытательных комплексов по ЭМС с открытой архитектурой. Пример архитектуры такого испытательного комплекса приведен на рисунке 2. Эта архитектура реализуется в Центре проектирования инноваций (ЦПИ) АУ «Технопарк-Мордовия».

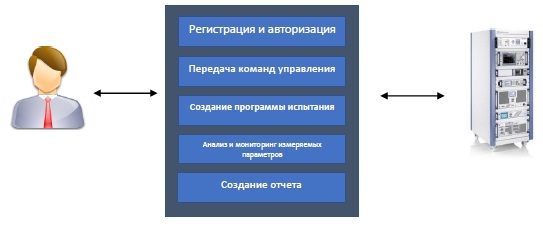

Рис. 2. Системная архитектура комплекса для испытаний на ЭМС.

На данном этапе проведен ряд работ, а именно налажено взаимодействие между элементами радиочастотной безэховой камеры (РБЭК), элементами высокочастотной камеры поперечной электромагнитной волны (GTEM) и программным обеспечением EMC32 (рис. 3). На следующем этапе планируется подключение к комплексу реверберационной камеры (РК) и создание сети удаленного доступа с возможностью администрирования и мониторинга испытаний в режиме реального времени.

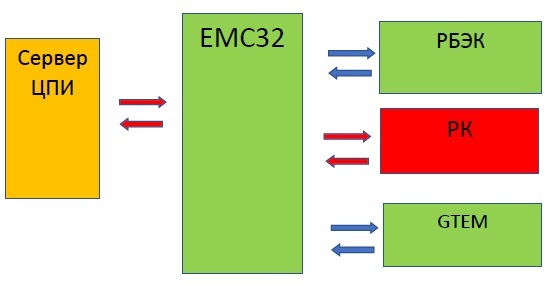

Рис. 3. Схема взаимодействия с испытательным комплексом.

Выводы.

1. Интеграция оборудования различных производителей в комплексы средств испытаний на ЭМС существенно расширит возможности вариантного анализа при выборе фирм-производителей оборудования и программного обеспечения, а также будет способствовать повышению конкурентоспособности ЦПИ.
2. Передача данных по испытательному процессу на сервер ЦПИ создаст условия для подключения комплекса средств испытаний на ЭМС к системе научных и испытательных центров.
