Features of wood destruction during compression

Abstract

The article considers the process of loading wood with a compressive load along the fibers and the features of its behavior under this type of loading. Conclusions are drawn on the occurrence of slip lines and the destruction of wood as a whole. A hierarchical model of wood has been developed for effective stress concentration analysis and prediction of the initial destruction of the sample.

Full Text

На протяжении всей истории древесина непрерывно применялась в различных направлениях человеческой деятельности, в том числе и строительстве. В нынешнее время она также остается непревзойденным материалов, даже несмотря на разработку различных новых прочных синтетических композитов. Ввиду своей распространенности, древесина подверглась детальному изучению. И одним из наиболее освоенных видов ее напряженного состояния стало сжатие.

Сжатие может рассматриваться в двух направлениях – вдоль и поперек волокон, при этом последний случай в радиальном и тангенциальном направлениях. Также при поперечном направлении сжатия материала нужно учитывать варианты нагружения по площади: образец нагружен по всей своей поверхности; нагрузка находится лишь на части поверхности.

При испытании на сжатие в поперечном направлении древесины в большинстве случаем трудно определить момент разрушения по стрелке силоизмерителя. Это связано с тем, что при данном виде нагружения древесина может сильно деформироваться, при этом момент нагружения наглядно не фиксируется. В связи с этим, испытания проводятся по специальной методике, и для оценки прочности древесины при сжатии поперек волокон и местном смятии используется условный предел прочности [1].

Случай сжатия вдоль волокон имеет существенные отличия от предыдущего варианта по множеству показателей. Если в первом случае идет прессование древесины, то во втором происходит развитие линий скольжения, причем под разными углами, в зависимости от породы древесины и ее плотности. Чем выше плотность, тем угол наклона будет меньше.

Следует отметить, что обнаружение линий скольжения является сложной задачей, выполнение которой может быть довольно трудоемким. Это связано с тем, что в процессе достижения критической нагрузки в образце развиваются деформации, и в момент преодоления ее значения происходит резкое разрушение структуры. Самой главной проблемой в этом случае является то, что значение критической силы точно неизвестно.

Исследования древесины ведутся уже длительный период, и за это время было получено множество различных данных. Однако практически вся основная часть из них проводилась на образцах малых размеров, что в свою очередь не учитывает масштабный фактор. К сожалению, в литературе также не удалось обнаружить каких-либо систематизированных данных на данную тему, лишь отдельные мало перекликающиеся друг с другом сведения. В следствии этого в процесс испытаний было включено изучение не только прочности и разрешения древесины при данном виде нагружения, но и было принято во внимание влияние масштабного фактора.

Основной породой для проведения исследования была принята сосна. Выбор данной породы обусловлен тем, что она является одной из наиболее распространенных в промышленности, а также занимает около 20% всех древесных запасов нашей страны.

В ходе подготовки были проведены испытания на образцах с поперечными размерами от 10×50 до 50×50 мм. В результате за основной был принят образец с размерами 50×50×100 мм (рисунок 1).

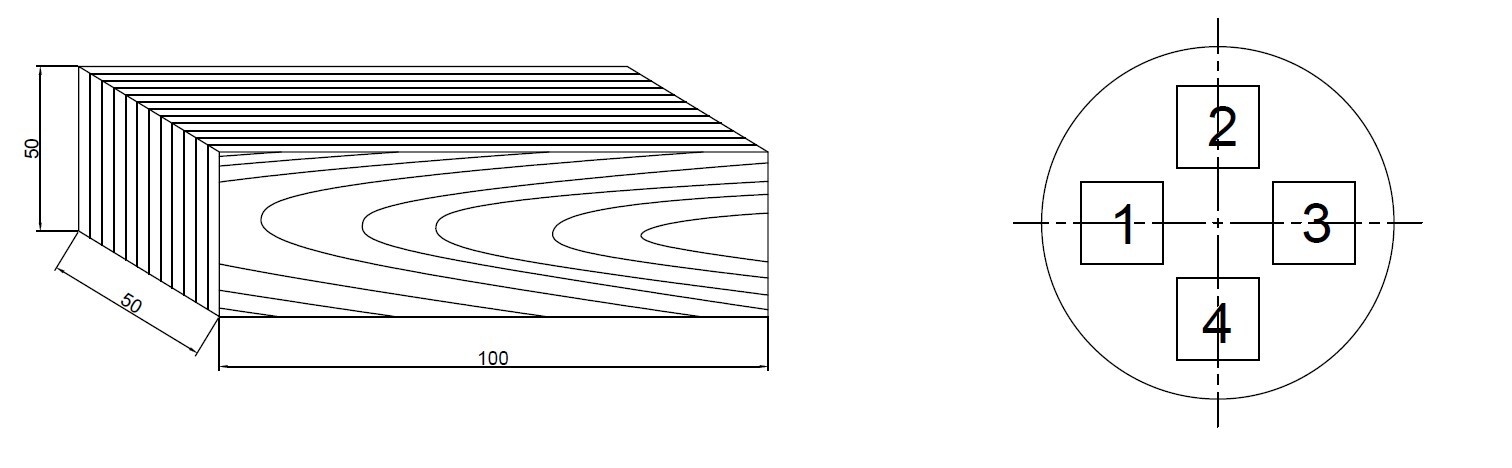

Рис. 1. Размеры образца и схема выпила брусьев из ствола.

Помимо того, что использовались образцы различных типоразмеров, также они выпиливались из разных частей ствола самого дерева. Ствол делился на 4 одинаковые части при помощи четырех радиусов, направленных друг к другу под углом в 90°, и из него выпиливались брусья на одинаковом расстоянии от центра так, чтобы их грани были перпендикулярны радиусам ствола (рисунок 1).

Испытание проводилось для случая сжатия вдоль волокон. После чего по полученным данным строились графики «напряжения – перемещения». Также для подтверждения результатов были реализованы модели клеточной структуры древесины для данного варианта загружения. В случае сжатия вдоль волокон, как было сказано ранее, разрушение происходит по линиям скольжения. Их возникновение можно описать структурными внутренними изменениями в материале [2].

В работе [3] отмечается, что именно сердцевинные лучи оказывают непосредственное влияние на характер развития линий скольжения [3]. Однако в противовес данному предположению было выдвинуто другое [4]: причина такого явления кроется в особенностях напряженного состояния образца, а в свою очередь развитие складок под определенными углами в зависимости от грани является сопутствующим процессом [4].

Мы, в свою очередь, считаем, что образцы разрушаются вследствие наличия внутренних структурных изменений, а различные внешние факторы оказывают лишь незначительное влияние, и, как следствие, появление, размещение и развитие линий скольжения не зависит от этого.

При описании диаграммы «напряжения – перемещения» можно выделить три различных участка [5]. Первый характеризуется смятием ранней древесины под действующей нагрузкой, при этом рост деформаций значительно опережает рост усилия. В свою очередь, второй представляет собой зону упрочнения материала, и зависимость на графике приобретает линейный характер. И заключительный, третий этап, представляет собой зону достижения критической нагрузки; здесь происходят необратимые деформации, график выравнивается и начинает ниспадать вниз (рисунок 2).

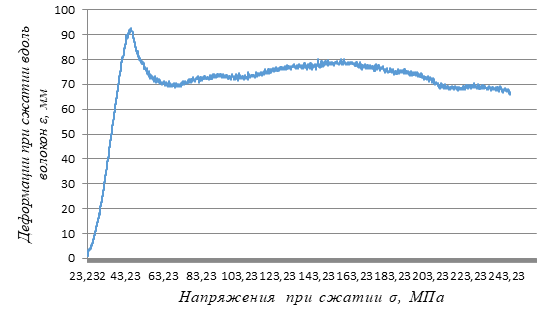

Рис. 2. Диаграмма «напряжения - деформации» при сжатии вдоль волокон.

Помимо этого, на диаграмме можно выделить этап, который представляет собой область нисходящей ветви. Он также разделяется на несколько участков, при этом на первом происходит только лишь возникновение самих линий скольжения, когда остальные характеризуются попеременным упрочнением с развитием все новых трещин, что, в конечном итоге, приводит к разрушению образца. Образование линий скольжения на образцах при испытании на осевое сжатие приведены на фотографиях (рисунки 3, 4).

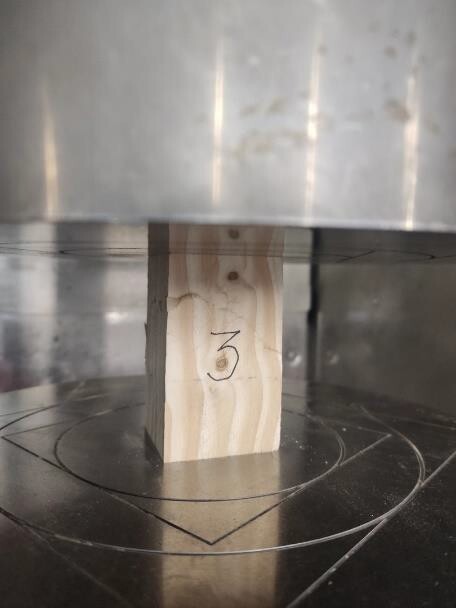

Рис. 3. Образец №3 50×50 мм.

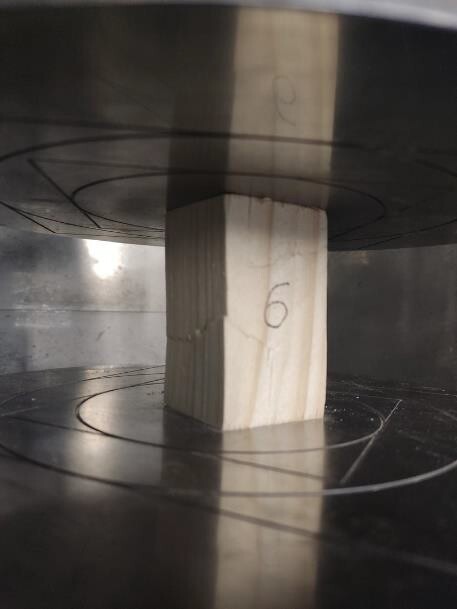

Рис. 4. Образец №6 50×50 мм.

При проведении анализа можно сделать вывод, что разрушение древесины при сжатии происходит из-за разрыва межструктурных связей между волокнами, сопровождающееся потерей их устойчивости. Это подтверждается результатами сгенерированной модели клеточной структуры древесины.

Модель была рассчитана и проанализирована при помощи метода конечных элементов в программе FreeCAD. Для создания модели структур были приняты некоторые допущения:

1. На макроуровне древесина представлена как совокупность прямоугольных клеток со стенками одинаковой толщины;
2. Клеточная стенка представлена в виде четырех слоев: первичной стенки Р и вторичной стенки S, содержащей в себе три слоя - S₁, S₂ и S₃;
3. Слой М является связующим двух соседний клеточных стенок (рисунок 5).

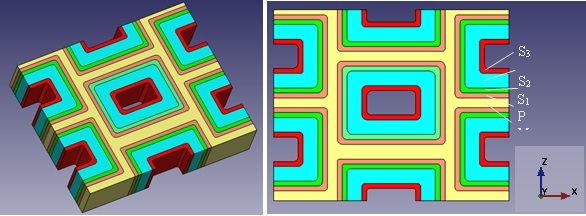

Рис. 5. Модель клеточной структуры древесины.

При задании свойств элементов было учтено, что каждый слой клеточной стенки на микроуровне представляет собой армированные фибриллами композиты. Слои P и М являются материалами изотропными и имеют свои определенные упругие константы (таблица 1). В свою очередь слои вторичной стенки анизотропны в виду отличного содержания химических веществ и своего строения (таблица 2).

Таблица 1

Характеристики слоев М и Р

Слой	Е (ГПа)	γ
М	2,82	0,30
Р	3,97	0,28

Е – модуль упругости; γ – коэффициент Пуассона.

Таблица 2

Характеристики слоев S₁, S₂ и S₃

Слой	Еx (ГПа)	Еz (ГПа)	Еу (ГПа)	γzx	γxy	γzy
S3	8,43	7,98	50,36	0,39	0,33	0,32
S2	9,85	9,16	63,96	0,24	0,23	0,33
S1	8,54	8,02	53,10	0,38	0,33	0,32

Е_i – модуль упругости в i-м направлении слоев клеточной стенки; γ_ij – коэффициент Пуассона слоев клеточной стенки.

Анализируя результаты, полученные после проведения расчета модели, можно увидеть, что основные напряжения возникают именно во вторичной стенке клетки (рисунок 6). При этом в углах стенки наблюдаются наибольшие напряжения, свидетельствующие о том, что процесс отрыва волокон друг от друга начинается именно с этого места.

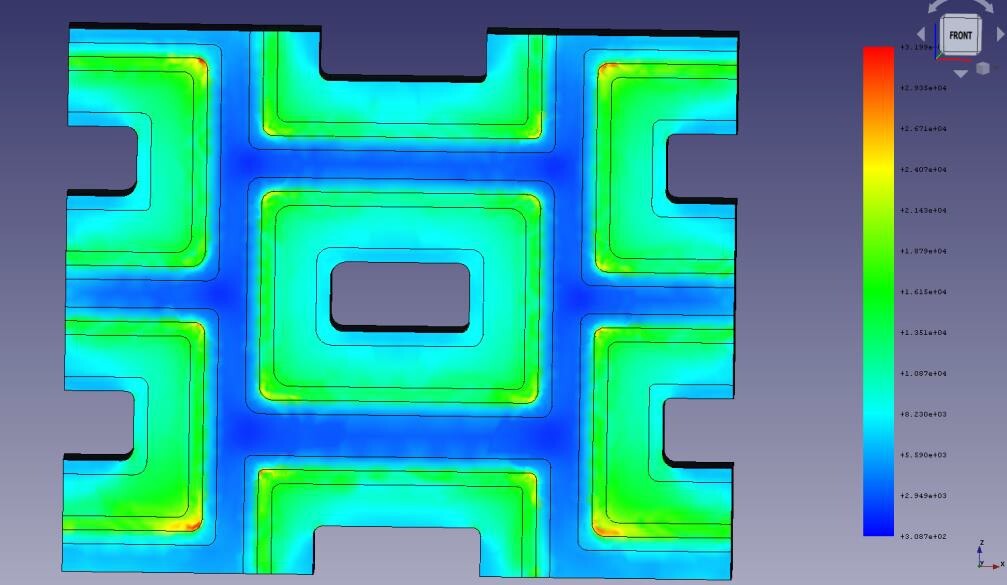

Рис. 6. Результаты расчета клеточной структуры древесины.
