Determination of sedimentation conditions of sandy rocks when calculating boron content from logging data

Full Text

Введение

Изучение фациальных условий осадконакопления пород-коллекторов является важной частью разработки новых месторождений углеводородов [1–5]. Основными источниками информации о коллекторе являются керн и результаты геофизических методов исследований скважин (ГМИС), но зачастую качество горного материала не позволяет в полной мере изучить состав и свойства породы, либо керн вообще не отбирался.

В настоящее время особое внимание уделяется совершенствованию технологий проведения ГМИС и их интерпретации при бурении с большим отходом от вертикали [6], ввиду сложности отбора и сохранения качества керна из интервалов с высокими зенитными углами. Каротажные исследования играют важную роль при разработке сланцевых коллекторов [7], где требуется максимальная точность проводимых исследований для повышения экономической эффективности. Современные вычислительные мощности позволяют применять методы машинного обучения при проведении интерпретации данных ГМИС. С их помощью определяются палеоусловия осадконакопления, облегчаются процессы фациального анализа, автоматизируются решения многих рутинных задач, которые повышают точность результатов исследований [8–10].

В целом геофизические исследования скважин в отсутствие керна предоставляют возможности получения важной информации о геологическом строении отдельных территорий: при интерпретации данных ГМИС можно определить литологический состав, границы слоёв, последовательность и закономерности залегания пластов, а также оценить характер насыщения коллекторов и нефтегазонасыщенность. Однако при стандартной интерпретации каротажных диаграмм ценная геохимическая информация остается сокрыта, например, концентрация бора, являющаяся индикатором палеосолености воды и её гидродинамики.

В монографии [11] было выявлено, что содержание бора зависит от генезиса осадков, минералогического состава пород, наличия в них органического вещества и т. д. В песчаниках основное количество бора связано с некоторыми породообразующими минералами, такими как мусковит и плагиоклаз. Главным носителем бора среди глинистых минералов является иллит [12]. В работах [13–15] проводилась реконструкция палеосолености бассейна по содержанию изотопа бора B¹¹ в карбонатах.

Цель данной работы – определение относительного содержания бора в песчаниках по данным ГМИС и выявление закономерностей его накопления с учетом фациальных обстановок, выделенных с использованием классических методов.

Методы

В природе бор встречается в виде двух стабильных изотопов: B¹⁰ – 20 % и B¹¹ – 80 %. Они сильно различаются с точки зрения вероятности поглощения тепловых нейтронов (n). Микроскопические сечения поглощения потока тепловых нейтронов для B¹¹ – 0,14 барн, а для B¹⁰ – 759 барн. Причем в сравнении с сечением поглощения нейтронов породообразующих элементов (например, Si – 0,16 барн; Al – 0,23 барн) сечение поглощения бора на 3–4 порядка выше [16]. Следовательно, влияние его содержания на плотность потока тепловых нейтронов в песчаной породе может быть весьма значимым. Рассмотрим алгоритм определения относительной концентрации бора (относительно исследуемого интервала) в песчаной породе по данным нейтрон-нейтронного каротажа скважин по тепловым нейтронам (ННКт) [17].

Ранее проведенные исследования распределений содержания бора в полимиктовых песчаных породах мезозоя (Западная Сибирь) выявили следующую закономерность – стандартное отклонение содержания от его среднего значения соответствуют φ_B~40–45 % [18]. Что намного превышает относительные отклонения почти всех породообразующих элементов (например, Si, φ_Si~10–15 %), кроме железа. Величина дисперсии содержания элементов является показателем их химической активности, а чем больше величина произведения макроскопического сечения поглощения тепловых нейтронов и отклонения, тем значительней параметр отклика плотности потока нейтронного поля от содержания соответствующих химических элементов.

Таким образом, при постоянной общей пористости (w – водородосодержании) влияние изменения содержания бора на изменение плотности потока регистрируемых нейтронов должно быть доминирующим [17]. Известно, что пространственное распределение плотности потока тепловых нейтронов от точечного источника быстрых нейтронов можно описать с помощью уравнения двухгруппового диффузионного приближения [19, 17]:

$N\left(r\right)=K\frac{\exp (-r/L_s)-\exp (-r/L_d)}{r{\Sigma }_a(L_s^2-L_d^2)}$,

где K – коэффициент пропорциональности, зависящий от потока быстрых нейтронов, эффективности детектора и особенностей каротажного прибора; L_s – длина замедления быстрых нейтронов; L_d – длина диффузии тепловых нейтронов; Σ_a – макроскопическое сечение поглощения тепловых нейтронов; r – расстояние от источника быстрых нейтронов до детектора тепловых нейтронов. Коэффициент увязки эмпирического и теоретического параметров определяется при калибровке, в каждом изучаемом песчаном интервале в результате соотношения N – среднего показания ННКт с вычисленным средним N(r): K=N(r)/N.

При вычислении потока тепловых нейтронов можно использовать следующие редуцированные зависимости [17]. Длина замедления в основном зависит от водородосодержания: L_s=jw^–v, а длина диффузии: $L_d=\frac{\sqrt{Tx{w}^{-z}}}{{\Sigma }_a}$, где T – температура пласта; x, j, v, z – эмпирические коэффициенты, обусловленные содержанием породы каждого исследуемого интервала и характеристиками источника нейтронов. Данные коэффициенты определяются в процессе калибровки программы [17].

Макроскопическое сечение поглощения вычисляется по формуле [19]:

${\Sigma }_a=\rho N_a\sum _i\frac{{\sigma }_i{C}_i}{A_i}$,

где ρ – плотность породы; N_a – число Авогадро; σ_i – микроскопическое сечение поглощения тепловых нейтронов i-м элементом; C_i – содержание i-го элемента; A_i – атомный вес элемента.

В исследуемой полимиктовой песчаной породе при постоянном водородосодержании на изменение более чем 95 % плотности потока нейтронов оказывают влияния 10 породообразующих элементов, а также бор, гадолиний и самарий. Причем влияние бора в песчаниках на поток тепловых нейтронов составляет более 40 %. Поэтому, определив по ННКт водородосодержание породы и включив его с остальными известными 12-тью элементами в двухгрупповое диффузионное уравнение, можно на основании равенства N(r)=kN вычислить содержание бора. Причем с целью вычисления относительных концентраций содержания части породообразующих и редкоземельных элементов связывают линейной зависимостью с глинистостью песчаной породы, а другую часть – с карбонатностью. Кремний определяется в результате нормировки суммы окиси элементов на единицу: $\sum _i(C_i+{\zeta }_i)=1$, где z – весовой коэффициент кислорода. Петрофизические данные определяются по материалам ГМИС [17].

Лабораторные исследования песчаных пород пласта Ю_1-2 Герасимовского месторождения, проводимые в конце 1980 г. и в начале 1990 г. в лаборатории нейтронно-активационного анализа Томского отделения СНИИГГиМС, выявили среднее содержание бора при соответствующем стандартном отклонении: ‹C_B›=0,007±0,0029 %. В качестве измерительных приборов применялись полупроводниковый детектор ДГДК-40, охлаждаемый жидким азотом, а также усилительный тракт регистрируемых гамма-импульсов с многоканальным анализатором. Использовался метод нейтронно-радиационного анализа элементов на установке УНР-1 с изотопным источником нейтронов: Cf²⁵² с интенсивностью ~10⁷ нейтрон/с. Нейтронным потоком облучались образцы керна массой 150–300 грамм. Измерялся энергетический спектр радиационного захвата, где регистрировалась площадь пика энергией 477,6 кэВ, соответствующая энергии гамма-кванта при альфа-распаде: B¹⁰(n, α). Далее проводилось сравнение полученного результата с результатами измерения стандарта. Ошибка при измерении бора с его содержанием до минимальной величины 0,003 % не превышала ±5 % относительных единиц.

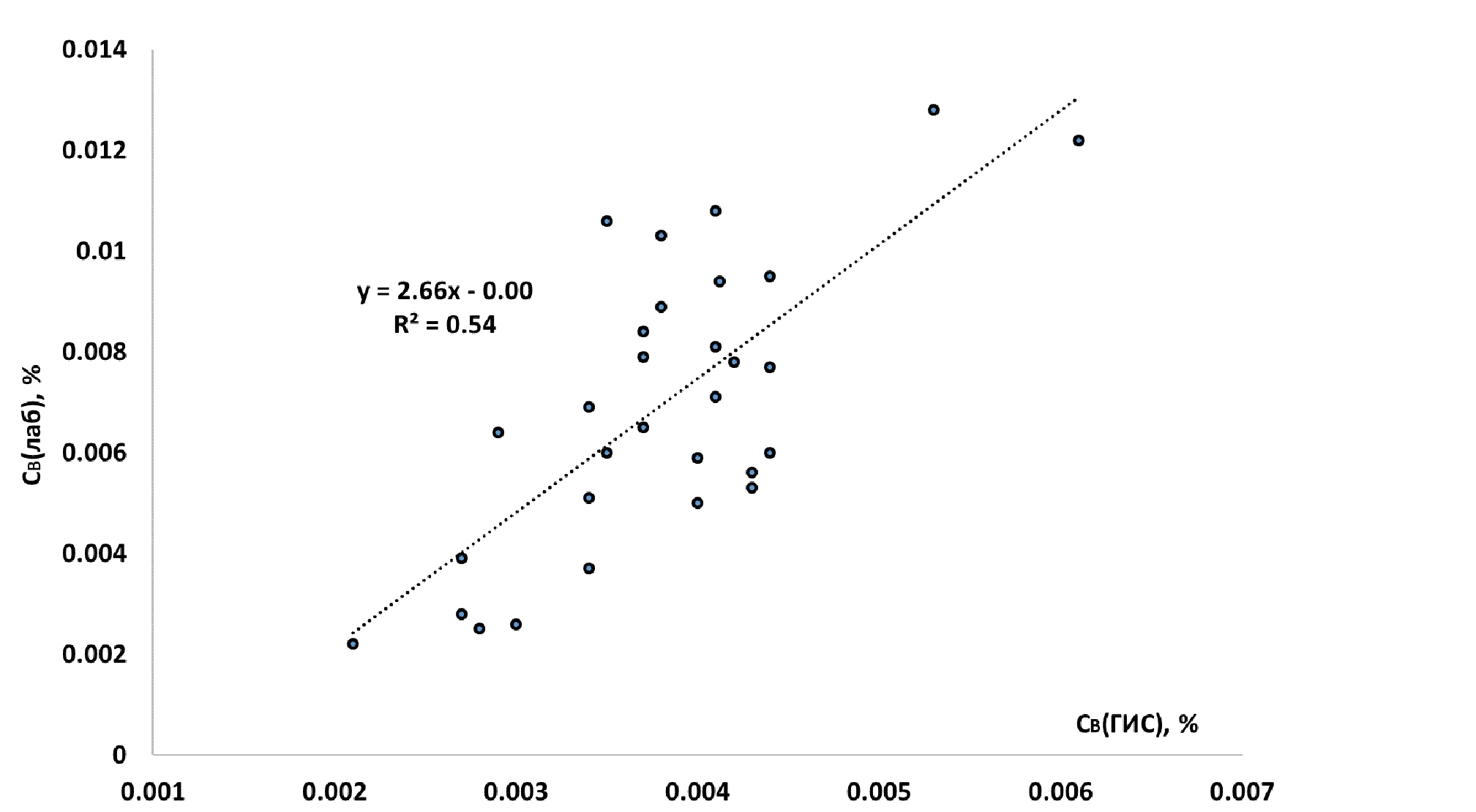

Рис. 1. Сопоставление содержания бора в песчаной породе Ю_1-2 Герасимовского месторождения, определенного лабораторным способом и по материалам ГМИС

Fig. 1. Comparison of boron content in sandy rock Y_1-2 of Gerasimovskoe deposit determined by laboratory method and by log data



Приведённый результат сопоставления содержаний бора, определенных различными методами, с его высоким коэффициентом корреляции: R=+0,74 (рис. 1), при условии лабораторного метода в качестве «истинного» значения позволяет утверждать то, что метод вычисления содержания бора по ННКт релевантный и обладает свойством валидности.

В работе [20] показано, что песчаный коллектор можно рассматривать как открытую динамическую систему. Внутренние преобразования открытой равновесной системы происходят при поступлении внешних источников влияния, меняющих состояние системы.

$I=Q\frac{\Delta \tau }{\Delta t}$,

где Q – постоянный параметр, отражающий интенсивность процесса в отсутствие внешнего воздействия в палеореальном времени; Δτ – период времени внутреннего преобразования количественных характеристик элементов системы; Δt – период времени течения внешнего фактора воздействия (гидродинамики) в пределах радиуса влияния на внутренние элементы [20].

Статистическое распределение интенсивности процесса преобразования системы всегда будет иметь полимодальный вид, причем каждая мода будет соответствовать определенному состоянию процесса, при котором происходит изменение времени внутреннего или внешнего воздействия на систему. Содержание бора будет эквивалентно интенсивности процесса накопления, а нормировка его содержания на коэффициент глинистости дает возможность ассоциировать относительное содержание только с минерализацией и гидродинамикой. Данную концепцию практически можно применять как вспомогательный инструмент в комплексе с классическими методами исследований ГМИС и керна для определения фациальных условий осадконакопления терригенных пластов. За индикатор изменения условий палеообстановки в данном случае можно принять содержание бора, так как его накопление в результате сорбционных процессов эффективнее в морской воде (щелочной среде), чем в пресных и малосоленых водах озер континента. Таким образом, за изменение внутреннего времени преобразования Δτ системы будет отвечать палеосоленость среды осадконакопления пород коллекторов, а за изменение времени внешнего преобразования Δt – гидродинамическая обстановка среды седиментации (волновая активность).

Условия формирования пород определялись по результатам изучения фактического горного материала, полученного в результате отбора керна при бурении разведочных скважин на исследуемой территории (определение структурно-текстурных особенностей, вещественного состава пород), а также по данным ГМИС с выделением электрофациальных моделей по методике В.С. Муромцева [21].

Результаты исследования

В качестве объектов исследования были выбраны терригенные породы яронгской свиты одного из месторождений полуострова Ямал. Исследуемый циклит представлен переслаиванием песчаников и алевролитов. В процентном соотношении преобладают песчаники (47 %) над алевролитами (37 %) [22].

Толщина песчаных прослоев от 1–5 мм до 11 см. В слойках песчаников развита тонкая полого- и косоволнистая, иногда срезанная, слоистость, подчеркнутая слюдисто-углистым и слюдисто-глинисто-углистым материалом, иногда с примесью сидерита; иногда отмечается однородная текстура.

Толщина глинистых прослоев от долей мм до 15 см. В однородных глинистых прослоях отмечаются следы затекания песчаного материала, в участках переслаивания наблюдается волнистая, волнисто-линзовидная, иногда пологая и горизонтальная тонкая слоистость, следы взмучивания, нагрузки и оседания. Повсеместно присутствуют тонкорассеянный углефицированный растительный аттрит, присыпки слюды на отдельных плоскостях наслоения, в отдельных глинистых слойках наблюдаются норки от ползания илоедов типа Chondrites и Planolites и пиритовая минерализация.

Алевролиты серые от крупно-мелкозернистых до мелкозернистых с неравномерной примесью песчаного и глинистого материала, участками однородные, но чаще слоистые с волнистой и комковато-узловатой слоистостью за счет скоплений и включений светло-серого песчаного материала. По слою следы взмучивания, тонкорассеянный углефицированный растительный аттрит и присыпки мелких чешуек слюды на плоскостях наслоения.

С использованием метода определения геохимических элементов по материалам ГМИС было рассчитано относительное содержание бора на исследуемой территории. Гистограмма мультимодального статистического распределения относительного содержания бора, нормированного на коэффициент глинистости, имеет полимодальную форму (рис. 2) [23].

Относительное содержание бора в песчаниках пласта ХМ₂ меняется в интервале 0,02–0,053 %.

По результатам комплекса исследований была построена литолого-фациальная карта (рис. 3), на которую нанесены средние значения относительного содержания бора по скважинам.

Всего выделены четыре фациальные обстановки, характеризующие фации прибрежной полосы моря: крупно-среднезернистых песков гребневых частей баров, среднезернистых песков центральных частей баров; средне-мелкозернистых песков и алевритов склоновых частей баров и песчано-алевритовых осадков подножий баров.

Фации крупно-среднезернистых песков гребневых частей баров прибрежной полосы моря (ПГБ-ПМ) отмечены в районе скважин 204, 203, 19. Общая толщина отложений 37,9–47,4 м, толщина песчаников 27,5–37,0 м. Песчаники занимают три четверти пласта (К_песч=0,76–0,85). Отложения формировались в условиях высокой гидродинамической активности водной среды (αПС=0,7–0,94). Относительное содержание бора изменяется в интервале 0,028–0,051 %.

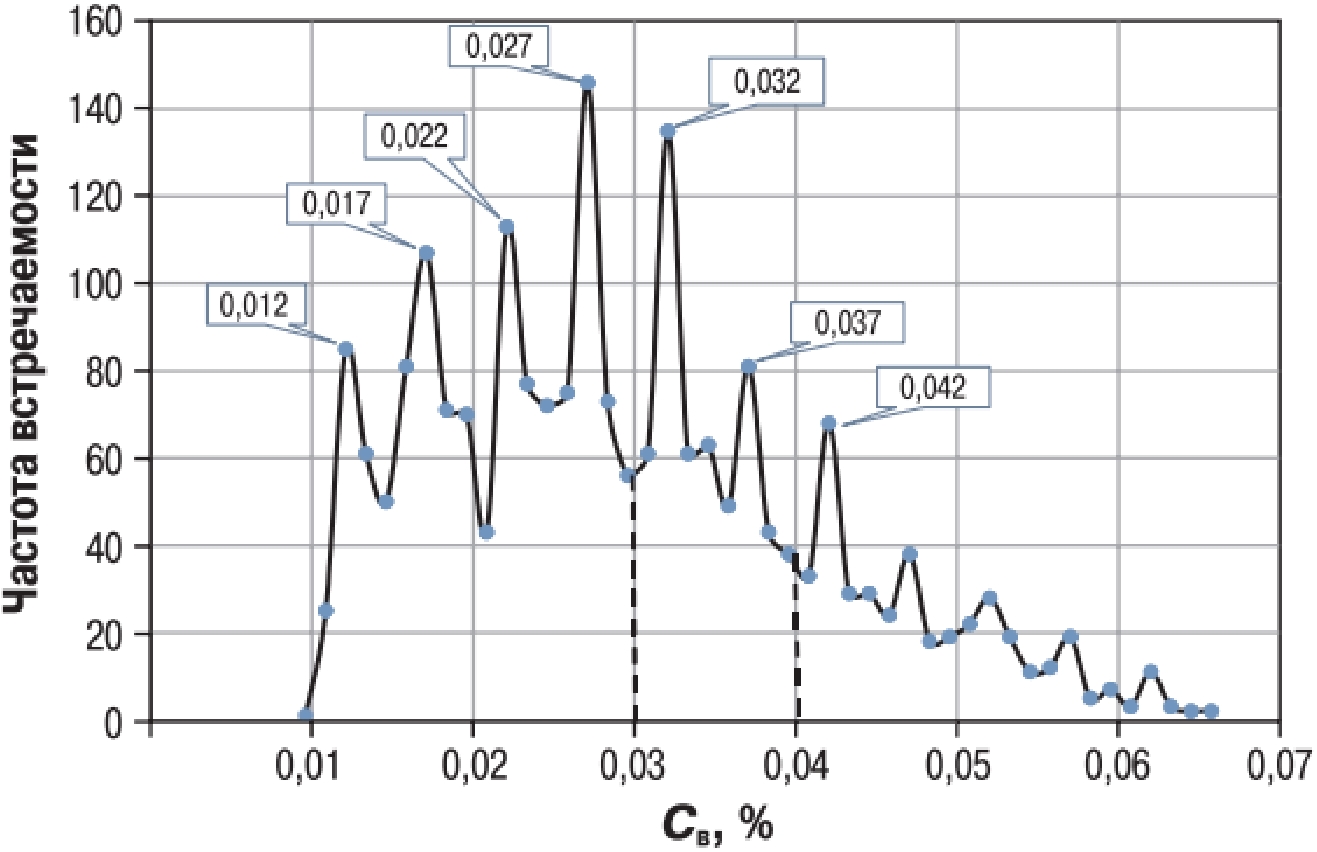

Рис. 2. Гистограмма распределения относительного содержания бора в меловых песчаных пластах углеводородных месторождений полуострова Ямал [23]

Fig. 2. Histogram of distribution of relative boron content in Cretaceous sand beds of hydrocarbon fields of the Yamal Peninsula [23]

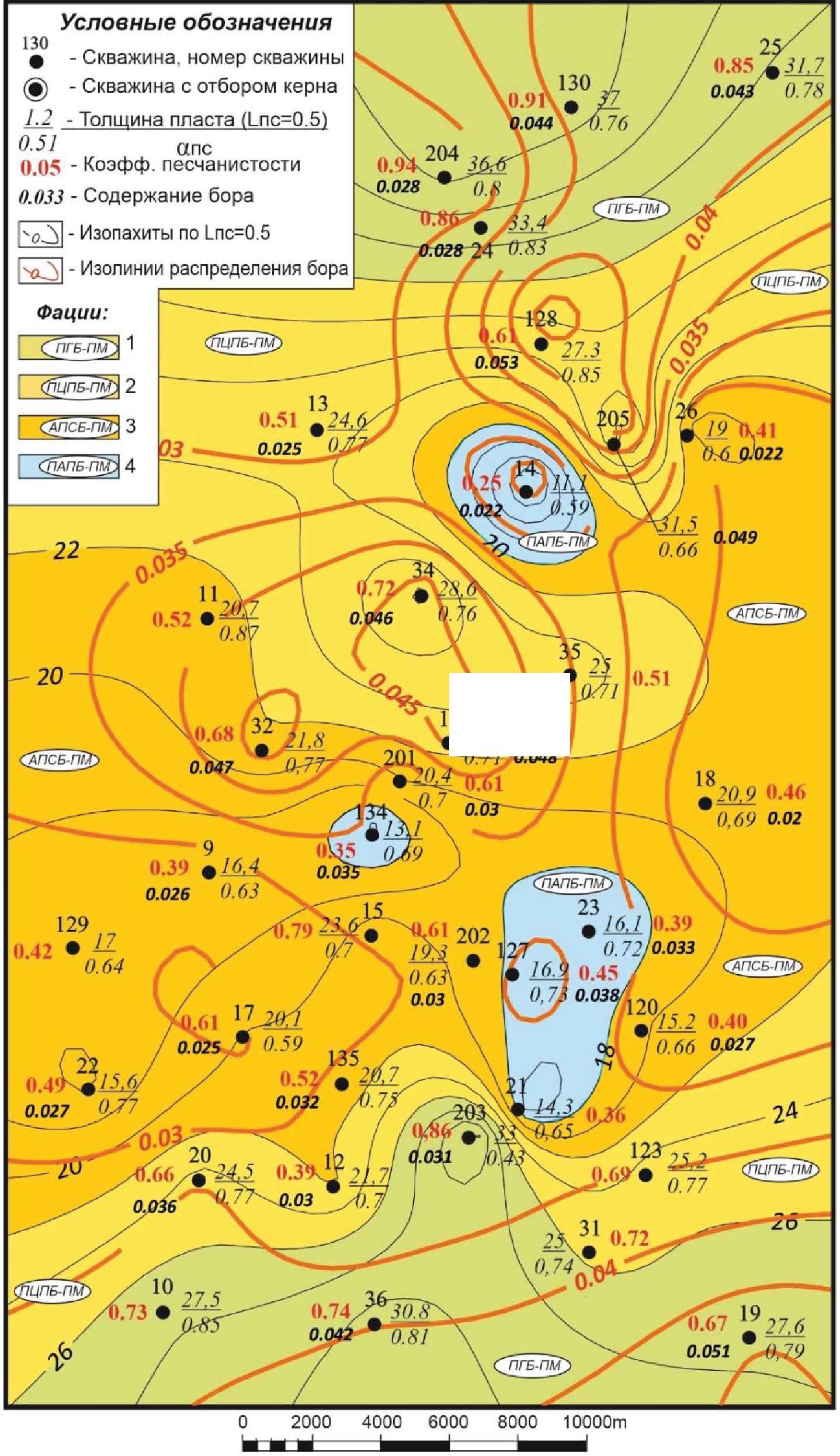

Рис. 3. Литолого-фациальная карта и характер распределения относительного содержания бора в пласте ХМ₂ одного из месторождений п-ва Ямал; фации: 1 – крупно-среднезернистых песков гребневых частей баров; 2 – среднезернистых песков центральных частей баров; 3 – средне-мелкозернистых песков и алевритов склоновых частей баров; 4 – песчано-алевритовых осадков подножий баров

Fig. 3. Lithological and facies map and distribution of relative boron content in the KhM₂ reservoir of one of the Yamal Peninsula fields; facies: 1 – coarse-medium-grained sands of the crest parts of the bars; 2 – medium-grained sands of the central parts of the bars; 3 – medium-fine-grained sands and siltstones of the slope parts of the bars; 4 – sandy-siltstone sediments of the bar foothills



Фации среднезернистых песков центральных частей баров (ПЦПБ-ПМ) установлены в районе скважин 34 и 123. Общая толщина отложений 40,8–48,5 м, толщина песчаников 21,7–31,5 м. Песчаники занимают большую часть пласта (К_песч=0,7–0,85). Отложения формировались в условиях высокой и средней гидродинамической активности водной среды (αПС=0,4–0,72). Относительное содержание бора изменяется в интервале 0,025–0,053 %.

Фации средне-мелкозернистых песков и алевритов склоновых частей баров прибрежной полосы моря (АПСБ-ПМ) установлены в районе скважин 201, 18 и 22. Общая толщина отложений 36,0–46,5 м, толщина песчаников 15,2–21,8 м. Коэффициент песчанистости изменяется от 0,59 до 0,87. Песчаники накапливались в условиях изменчивой водной среды от низкого до высокого уровня (максимальное значение αПС=0,79). Относительное содержание бора изменяется в интервале 0,02–0,047 %.

Фации песчано-алевритовых осадков подножий баров прибрежной полосы моря (ПАПБ-ПМ) отмечены в скважинах 23, 127. Общая толщина отложений колеблется от 37,7 до 43,6 м, толщина песчаников по αПС=0,5 изменяется в интервале 11,1–16,9 м. Отложения накапливались преимущественно в условиях низкодинамичной водной среды, периодически возрастающей до среднего уровня (максимальное значение αПС=0,45). Относительное содержание бора колеблется от 0,022 до 0,038 %.

Обсуждение результатов

Обогащенные бором песчаники располагаются в южной и северо-восточной части территории (значения С_в 0,04–0,044 %) и имеют генетическую связь с фациями гребневых частей баров, сформированными в условиях очень высокой гидродинамической активности водной среды при сильной минерализации вод. Вероятно, снижение относительного содержания бора в северо-западной части территории обусловлено наличием в этой зоне пресноводного источника, снижающего минерализацию.

Зоны, в которых значение среднего относительного содержания бора колеблется в интервале 0,025–0,03 %, располагаются в центральной части территории и приурочены к фациям средних и склоновых частей баров. Для этих участков характерно увеличение минерализации воды и снижение гидродинамической активности.

Увеличение С_в (0,03–0,04 %) наблюдается в центральной части территории в области фаций центральных частей баров, где присутствует рост гидродинамической активности воды (aПС 0,8–0,87) при повышенной минерализации.

В районах скважин 134 и 127 относительное содержание бора изменяется в интервале 0,035–0,04 %, что обусловлено снижением гидродинамической активности до II уровня при постоянной высокой солености воды (фации склоновых частей баров). Значение относительного содержания бора в районе скважины 14 также свидетельствует о наличии альтернативного пресноводного потока с северо-запада, снижающего общую минерализацию в этой зоне и ухудшающего аккумуляцию бора при относительно невысокой волновой активности.

По полученным данным была составлена таблица, условно характеризующая интервал изменения относительного содержания бора и фациальные условия осадконакопления.

При анализе полученных данных видно, что характер распределения и накопления относительного содержания бора в песчаных пластах при учете палеосолености бассейна в большей степени зависит от гидродинамических условий осадконакопления: чем выше динамика водной среды, тем интенсивнее накопление бора в системе.



Таблица. Соотношение мод и фациальных обстановок осадконакопления

Table. Correlation of modes and facies settings of sedimentation

СВi, %	Интервал измерения СВi, % CBi measurement interval, %	Фациальные условия/Facies conditions
0,022	0,0209–0,0245	Склоновые части баров с пониженной гидродинамической активностью и средней минерализацией вод Slope parts of bars with reduced hydrodynamic activity and average water salinity
0,027	0,0246–0,03	Средние и склоновые части баров, увеличение минерализации водной среды и повышенная волновая активность Middle and sloping parts of bars, increased salinity of the aquatic environment and increased wave activity
0,032	0,0301–0,0358	Средние и центральные части баров с периодическим активным течением вод, прибрежное мелководье Middle and central parts of bars with periodic active water currents, coastal shallow waters
0,037	0,0359–0,04	Центральные и гребневые части баров с постоянным активным волновым течением или подножья баров с низкой гидродинамической активностью, но высокой минерализацией Central and crest parts of bars with constant active wave currents or foothills of bars with low hydrodynamic activity but high mineralisation
0,042	0,0401–0,0433	Гребневые части баров, активный волновой режим при высокой минерализации Crest parts of bars, active wave regime at high mineralisation



Заключение

По результатам проведенного комплекса исследований можно сделать следующие выводы:

1. Метод определения геохимических элементов по данным ГМИС позволяет получать достоверные данные о содержании бора в терригенных полимиктовых песчаниках при отсутствии кернового материала.
2. Относительное содержание бора, определенное по данным ГМИС, в комплексе с фациальным анализом, позволяет получать дополнительную информацию о коллекторе, которая не противоречит данным, полученным с использованием традиционных методов исследования.
3. На интенсивность накопления относительного содержания бора в песчаниках главным образом оказывает влияние гидродинамическая активность среды седиментации при учете палеосолености: высокая волновая активность способствует лучшему накоплению бора в песчаниках.

Добавление альтернативного пресноводного течения существенно снижает интенсивность накопления бора в песчаниках ввиду снижения общей минерализации вод.
