System for monitoring building heat consumption

Full Text

Введение

Повышение эффективности зданий является ключом к решению проблем изменения климата, учитывая, что на здания приходится 40 % мирового потребления энергии [1]. Срочная потребность в повышении энергоэффективности требует на начальной стадии внедрения подходящих инструментов мониторинга энергетических параметров зданий. Такие системы должны быть внедрены для повышения осведомленности об эксплуатационных характеристиках здания среди владельцев и арендаторов и для мотивации улучшения показателей, а также для обеспечения того, чтобы эксплуатационные характеристики строительного фонда соответствовали национальным требованиям и более широкой энергетической политике [2].

Проблема энергоэффективности

Цели энергетической и климатической политики для строительного сектора часто основываются на оценке и улучшении энергетических характеристик зданий, таких как нормируемая (базовая) удельная характеристика расхода тепловой энергии на отопление и вентиляцию зданий. Поэтому очень важно определить, в какой степени они могут считаться надежными инструментами для достижения этой цели. Разрыв в энергетических характеристиках, при условии, что они являются надежным индикатором измеренного энергопотребления зданий, обычно определяемый как разница между ожидаемым потреблением энергии, рассчитанным при оценке эффективности здания, и фактическим потреблением, представляет собой серьезную проблему для достижения целей в области энергоэффективности [3, 4]. Теоретическое потребление энергии используется для прогнозирования экономии при модернизации зданий, что не соответствует фактическому потреблению энергии и, в свою очередь, приводит к неверной оценке инвестиционных проектов.

На энергоэффективность здания влияет несколько взаимосвязанных факторов, что делает особенно трудным определение и количественную оценку влияния каждого отдельного из них. Обычный подход к оценке энергоэффективности заключается в выполнении полевых измерений для получения значений параметров модели на основе фактических условий эксплуатации, чтобы улучшить прогнозирование фактического использования энергии, тем самым снижая уровень неопределенности результатов [5]. Чтобы значительно снизить энергопотребление, важно учитывать уровень обслуживания, который должны обеспечивать здания [6], то есть поддержание параметров, соответствующих оптимальному потреблению для каждого здания, при котором достигается эффективность и комфорт, принимая во внимание реалистичное использование здания.

Оптимальные энергетические характеристики здания зависят от определенных проектных допущений, таких как заданная температура, графики регулирования и производительность технических систем. Однако многие из этих предположений зачастую неприменимы из-за неисправности систем здания, неоптимального использования жильцами тепловой энергии или по другим причинам. Неисправное оборудование наиболее распространенная проблема, когда разница между теоретическим и фактическим потреблением вызвана не проблемами моделирования или сбора данных, а реальной технической проблемой в здании [7]. Примеры технических проблем многочисленны и разнообразны, что подчеркивает критическую важность мониторинга и обслуживания инженерных систем зданий [8].

На энергетические характеристики здания в значительной степени влияет качество строительства, которое трудно учесть на этапе проектирования, что приводит к отклонениям от проектных спецификаций, особенно в отношении изоляции и герметичности [9]. Строительные системы отопления, вентиляции и кондиционирования, особенно для инновационных систем (например, интеллектуального управления зданием), часто страдают от сбоев систем управления и отсутствия точной настройки стратегий управления. Тонкая настройка может быть опущена разработчиком проекта, но даже если она выполняется, результаты могут быть разочаровывающими, потому что правильное выполнение требует много времени, а реализация в соответствии с современным уровнем техники может конфликтовать с запросами жителей. Неэффективная эксплуатация здания увеличивает потребление энергии на 50–80 % по сравнению с исходным уровнем, в то время как эффективная практика может сэкономить 15–30 %. Однако это зависит от наличия у менеджеров доступа к информации и инструментам для применения оптимизации – без них ожидания по оптимизации вряд ли будут оправданы [10].

Открытие окон, управление затенением, освещением и температурой в помещении существенно влияет на энергоэффективность зданий в целом. Наглядным примером является противоречивое использование термостатических клапанов, установленных на максимум, при одновременном сохранении окон в наклонном положении в течение всего дня, в основном для противодействия перегреву в помещении, что приводит к увеличению фактического потребления до двух раз [11]. Однако поведение жильцов и его влияние на потребление энергии предсказать сложно [12]. Большая часть потребления энергии в домах, офисах и коммерческих помещениях связана с устройствами отопления, вентиляции и кондиционирования воздуха. Чтобы снизить энергопотребление систем отопления, вентиляции и кондиционирования необходимо точно прогнозировать бытовые теплопоступления. Внедрение таких моделей может привести к созданию теоретической базы для ученых и инженеров для улучшения прогностического управления системами отопления, вентиляции и кондиционирования, что играет важную роль в повышении теплового комфорта и энергосбережении жилых зданий [13].

Прогнозирование

Эффективный и точный прогноз энергопотребления здания может улучшить управление энергосистемами. В [14] теория грубых множеств использовалась для уменьшения избыточных факторов, влияющих на энергопотребление здания, и нахождения критических факторов энергопотребления здания.

Эффективная работа сетей централизованного теплоснабжения также требует точного прогнозирования тепловых нагрузок и оптимизированной стратегии диспетчеризации для доступного портфеля генерации и хранения. Чтобы обеспечить оптимизацию диспетчеризации в режиме реального времени, в [15] был разработан и оценен метод прогнозирования тепловой нагрузки на основе машинного обучения. Экономическое влияние неопределенностей прогноза должно анализироваться с помощью численного инструмента оптимизации диспетчеризации.

Методологии прогнозирования энергопотребления зданий, используемые муниципальными властями, как правило, в значительной степени ориентированы на отображение более широких качественных представлений региональных изменений и нуждаются в дополнительных моделях, основанных на данных, которые могут обеспечить количественные достоверные изображения будущего энергопотребления на уровне района [16]. Модель коммерческого использования энергии может быть разработана на основе наборов данных геоинформационных систем (ГИС), данных исследования энергопотребления коммерческих зданий и данных о коммерческой недвижимости. В модели также используются результаты обследования энергопотребления в жилых помещениях, выборки микроданных для общественного пользования и оценок обследования переписи населения. Далее необходимо провести анализ для точного определения вклада признаков в оценки результатов модели.

Подготовка данных

В последнее десятилетие в энергоэффективность систем теплоснабжения были вложены значительные усилия. Было опубликовано несколько наборов данных о потреблении энергии, причем каждый набор данных различался по свойствам, использованию и ограничениям. Например, модели энергопотребления зданий получают данные из нескольких источников, включая условия окружающей среды, занятость пользователей, погодные условия и предпочтения потребителей. Таким образом, правильное понимание имеющихся наборов данных создаст прочную основу для повышения энергоэффективности. На основе аналитических исследований можно представить набор данных для обнаружения аномалий энергопотребления [17]. Последнее будет очень полезно для тестирования и обучения алгоритмов обнаружения аномалий и, следовательно, сокращения потерь энергии.

В целом рост строительной отрасли серьезно ограничен тем, что она является одной из наименее оцифрованных отраслей в мире [18], что затрудняет решение проблем, с которыми она сталкивается в настоящее время. Передовые цифровые технологии, например искусственный интеллект (ИИ), в настоящее время революционизируют многие отрасли и успешно применяются для повышения прибыльности, эффективности и безопасности. Несмотря на признание преимуществ такого рода технологий, в строительной отрасли все еще существуют многочисленные проблемы, связанные с их внедрением. В статье [19] выполнен обзор причин и решений проблем с отставанием в энергоэффективности жилых зданий для поиска оптимального потребления.

Энергетическое моделирование городских зданий привлекает все большее внимание в области энергетического моделирования из-за присущих ему возможностей моделирования целых городов или строительных фондов, а также потенциала различных входных данных, подходов и приложений [20]. Для дальнейшего совершенствования моделирования также предлагается провести дополнительные исследования социально-экономических параметров, таких как доход домохозяйства и демографические данные.

Для прогнозирования вероятности избыточного потребления энергии для различных функциональных переменных возможно применение модели пропорциональных рисков. Результаты исследования модели дают необходимую информацию, позволяющую установить критерии проектирования и реконструкции зданий [21].

Мониторинг

Оценка эффективности здания с помощью энергетических сертификатов важна для отслеживания и повышения энергоэффективности фонда зданий. Точность этих оценок имеет решающее значение для достижения будущих целей в области энергетики. Одной из таких оценок является понятие «оптимального» потребления, в отличие от «теоретического» (т. е. рассчитанного по стандартам) и «фактического» (т. е. измеренного) потребления, оно позволяет более строго классифицировать потенциальные решения для повышения энергетической эффективности. Этого можно добиться за счет улучшения мониторинга, обслуживания и общего использования здания.

Оптимальное управление системой отопления, вентиляции и кондиционирования в зданиях можно рассматривать как непростую задачу. Отсутствие данных не позволяет понять, как различные стратегии влияют на тепловой комфорт и потребление энергии [22], а также как энергоэффективность системы отопления чувствительна к стратегиям управления. Чтобы оценить фактическую работу и энергопотребление систем здания в реальных условиях можно воспользоваться имитационной моделью здания и его систем с помощью имитационного моделирования энергопотребления, которая может быть откалибрована в соответствии с реальными данными мониторинга.

Мониторинг тепловых потерь зданий и быстрое обнаружение зданий с высоким энергопотреблением в определенной области имеет большое значение для отделов городского управления, чтобы предлагать меры городского управления и управления с точки зрения глобальной оптимизации [23].

В [24] представлены результаты анализа данных приборного учета тепловой энергии в существующих зданиях. Разработаны предложения по совершенствованию режимов теплопотребления в существующем жилом фонде, включая направления современного интеллектуального управления инженерными системами зданий с целью создания рациональной стратегии развития энергосистем: системы автоматизированного учета, мониторинга и управления.

В [25] предложен подход к анализу структуры энергопотребления и комплексному решению задач энергосбережения отапливаемых зданий посредством компьютерного мониторинга режимов работы действующей тепловой сети. Произведен анализ показателей энергоэффективности реального объекта теплопотребления, на основе которого предложена методика определения возможностей повышения качества работы систем автоматизированного управления в теплоснабжении.

ГИС и сети

Градостроители и политики сталкиваются с серьезными проблемами при достижении целей в области устойчивой энергетики и климата, связанных с сокращением энергопотребления и, следовательно, выбросов [26–28]. Моделирование потоков энергии в городах является одним из возможных решений, позволяющих использовать ограниченные ресурсы для оценки энергопотребления зданий и поддержки формирования соответствующей политики [29, 30].

В статье [31] описываются причины создания инструментария для исследования живучести систем энергетики с помощью возможностей геоинформационных технологий. Описывается метаматематическая модель системы и ее разделение на основные составляющие: топологическую и функциональную, где структурная модель отражает топологию энергетической сети в виде графа, а функциональная модель оценивает производительность с учетом как топологических возможностей, так и функциональных ограничений. Рассматриваются примеры использования геоинформационных систем в исследовании живучести и описания требований при разработке инструментария для новой метаматематической модели. Новый инструментарий предполагает использование архитектуры «модель–представление–контроллер», что позволяет модифицировать каждый компонент независимо от другого. Данная архитектура также помогает «отвязать» топологическую и функциональную составляющие посредством инкапсуляции топологической модели в виде отдельного графа, а для связи с функциональной составляющей использовать контроллер. Это дает возможность использовать разные типы функциональных моделей без изменения топологической модели.

Продолжающийся переход городов к обезуглероженным энергетическим системам привлекает внимание к методам энергетического планирования. Сложность городских энергетических систем требует обработки разнородных данных и привлечения множества участников процесса планирования [32]. Энергетическая пространственная характеристика территории, которая может быть представлена с помощью ГИС технологий, является основой для анализа краткосрочных и долгосрочных сценариев [33].

В исследовании [34] предлагается применение модели для оценки общего энергопотребления существующих городских кварталов, которая может быть полезна при планировании стратегий повышения энергопотребления в городских масштабах. Применение таких моделей может быть взаимосвязано с использованием программного инструментария ГИС, что дает возможность выполнять энергетическое картографирование городских кварталов.

Градостроители, местные органы власти и лица, определяющие политику в области энергетики, часто разрабатывают стратегические планы устойчивой энергетики для городского фонда зданий, чтобы свести к минимуму общее потребление энергии и выбросы. Планирование в таких масштабах может быть основано на моделировании запасов зданий с использованием существующих данных о зданиях и картографирования на основе географической информационной системы [35]. Однако реализация этих процессов связана с несколькими проблемами, а именно с доступностью данных, несогласованностью данных, масштабируемостью данных, интеграцией данных, геокодированием и конфиденциальностью данных. Моделирование на основе географической информационной системы помогает заинтересованным сторонам определить приоритетные области для реализации мер по повышению энергоэффективности.

В [36] представлена новая методология оценки энергетической и экономической целесообразности новых сетей централизованного теплоснабжения в существующих городских районах. Методология состоит из инновационной многоступенчатой процедуры с использованием географических информационных систем и инструментов анализа данных.

В [37] ставят задачу оптимального распределения тепловых ресурсов по пространственно-распределенной сети. Решение этой проблемы гарантирует эффективное использование тепловых ресурсов и способствует созданию углеродно-нейтральных энергетических систем.

Задачи статьи

Суровые климатические условия России обусловливают высокую социальную и экономическую значимость теплоснабжения потребителей. В соответствии с этим качественный мониторинг состояния и планирование развития теплоснабжения страны и ее регионов являются стратегическим вектором научных исследований и процесса выработки и принятия решений по организации эффективного энергоснабжения потребителей [38].

Разработанные предложения

Системы мониторинга имеют решающее значение для выявления проблем с энергоэффективностью зданий. Для мониторинга показателей эффективности объектов теплопотребления в реальном времени была разработана информационно-аналитическая система, основанная на облачных технологиях c доступом через веб-интерфейс. Система мониторинга построена с использованием архитектуры «модель–представление–контроллер», что позволяет использовать различные источники данных при анализе показателей энергоэффективности.

Для примера рассмотрим данные независимой закрытой системы теплопотребления здания за год. График суточного теплового потребления Q рассматриваемой системы здания совместно с среднесуточной температурой наружного воздуха Тнв представлен на рис. 1.



Рис. 1. График теплового потребления рассматриваемой системы здания

Fig. 1. Graph of heat consumption of the building system under consideration



Для выбранной системы теплопотребления представим анализ температурного режима. На рис. 2 приведены среднесуточные температуры подающего Т1 и обратного Т2 трубопроводов сезонной нагрузки (отопления и вентиляции), а также температура обратного трубопровода в соответствии с заданным графиком температур – Т2 по графику.

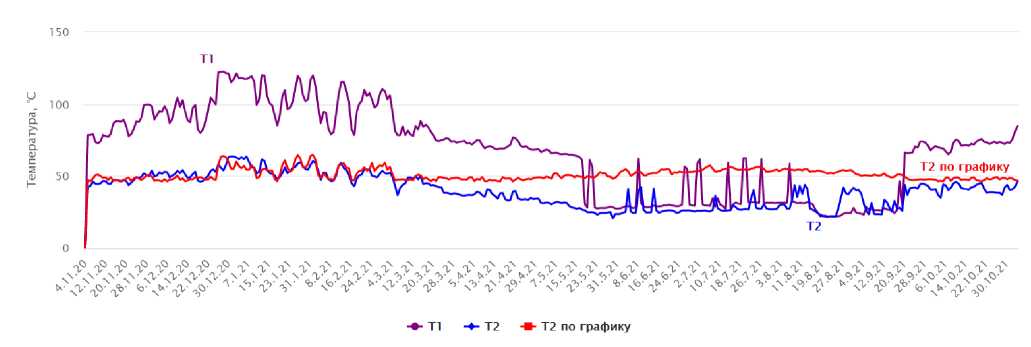

Рис. 2. График температур рассматриваемой системы здания

Fig. 2. Temperature graph of the building system under consideration



В соответствии с правилами технической эксплуатации тепловых энергоустановок среднесуточная температура обратной сетевой воды не должна превышать заданную температурным графиком температуру более чем на 5 %. На рис. 3 представлен график превышения температур теплоносителя обратного трубопровода заданной системы, из которого видно, что за выбранный период наблюдалось нарушение температурного режима.

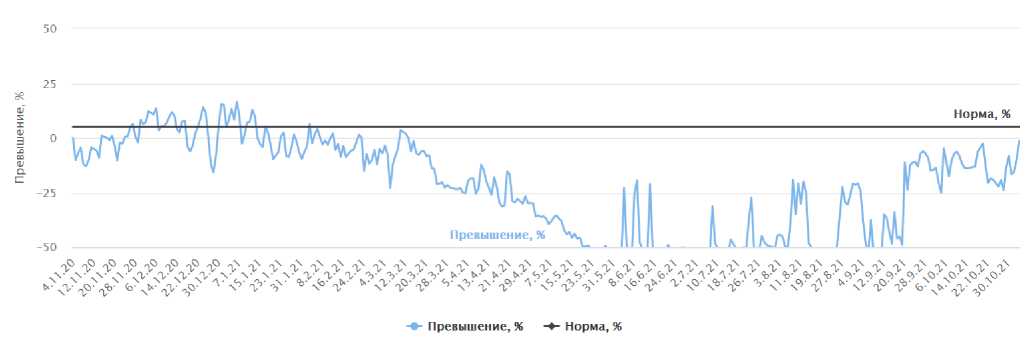

Рис. 3. График превышения температур теплоносителя обратного трубопровода рассматриваемой системы здания

Fig. 3. Graph of excess temperatures of the coolant in the return pipeline of the building system under consideration



На рис. 4 представлен график расхода теплоносителя в подающей V1 и обратной V2 линии системы отопления и вентиляции здания. Из графика видно, что разница между расходом в подающем и обратном трубопроводах не превышает допустимую, при учете отсутствия теплопотребления в системе отопления и вентиляции в летний период.

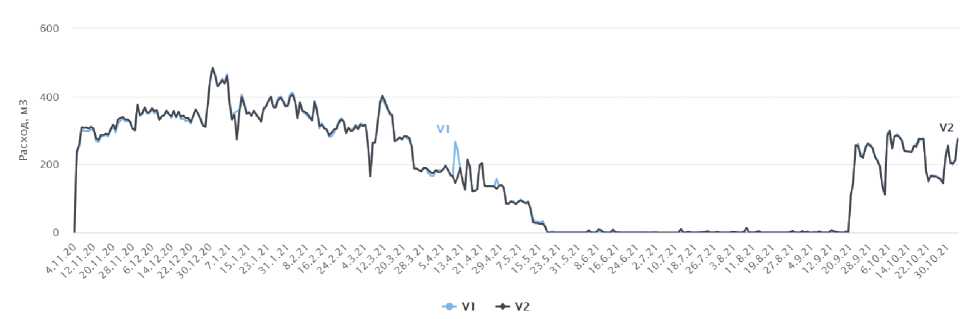

Рис. 4. График расхода теплоносителя рассматриваемой системы здания

Fig. 4. Graph of coolant consumption of the building system under consideration



Усредненную удельную характеристику расхода тепловой энергии на отопление и вентиляцию здания для действующего объекта можно определить на основании показаний прибора учета тепловой энергии, установленного на здании. Для этого необходимо отнести количество тепловой энергии, полученной объектом за период усреднения, к усредненной разнице между температурой внутреннего воздуха здания и температурой наружного воздуха, а также к отапливаемому объему здания:

$q=\frac{Q_{уч.}}{(t_{вн}-t_{нар})·V·\tau }\approx \frac{k·F}{V}$,

где q – удельная характеристика расхода тепловой энергии на отопление и вентиляцию здания, Вт/м³·К; Q_уч. – интегральные показатели теплового потребления для периода усреднения, Дж; V – отапливаемый объем здания, м³; τ – период усреднения, сек; F – площадь ограждающей поверхности здания, м²; k – коэффициент теплопередачи, Вт/м·К.

Однако есть существенные разночтения по поводу определения отапливаемого объема здания. Базовые значения удельных годовых расходов относятся на 1 м² площади, не отнесенной к общему имуществу здания, которая на 30–50 % меньше отапливаемой площади. В связи с вышесказанным, а также из-за сложности получения достоверных данных о фактическом значении отапливаемого объема здания, исключим отапливаемый объем здания из уравнения, введя понятие удельного теплопотребления:

$q=\frac{Q_{уч.}}{(t_{вн}-t_{нар})·\tau }$.

Удельная характеристика расхода тепловой энергии на отопление и вентиляцию здания принимается величиной постоянной, при этом класс энергосбережения жилых и общественных зданий присваивается и подтверждается не чаще одного раза в год. Рассмотрим изменение удельного теплопотребления рассматриваемой системы, которое качественно определяет удельную характеристику расхода тепловой энергии на отопление и вентиляцию здания при неизменном отапливаемом объеме здания. График удельного теплопотребления q рассматриваемой системы представлен на рис. 5.

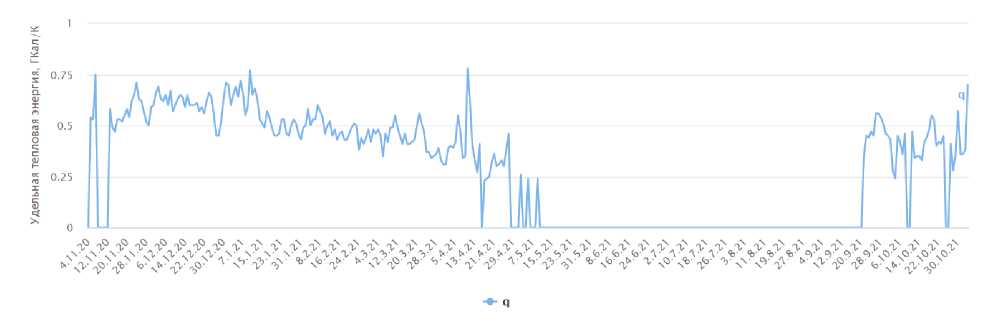

Рис. 5. График удельного теплопотребления рассматриваемой системы здания

Fig. 5. Graph of specific heat consumption of the building system under consideration



Из графика можно заметить, что удельное теплопотребление рассматриваемой системы здания непостоянно. Большие колебания значений удельного теплопотребления здания говорят о проблемах в настройке системы управления теплопотреблением данного здания, что негативно влияет на его общую энергоэффективность. На рис. 6 представлен график относительного удельного теплопотребления q рассматриваемой системы здания. Данный график построен относительно некоторого среднего значения показателя удельного теплопотребления, который может в полной мере удовлетворить потребителей в тепловой энергии. Из графика видно, что величина относительного удельного теплопотребления рассматриваемой системы здания в некоторых случаях изменяется более чем в полтора раза.

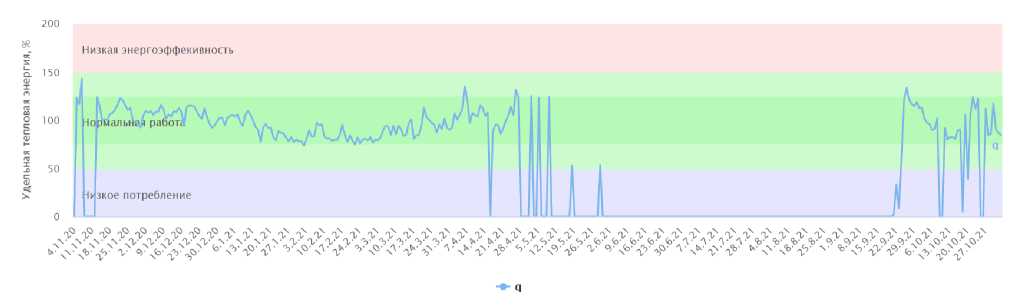

Рис. 6. График относительного удельного теплопотребления рассматриваемой системы здания

Fig. 6. Graph of the relative specific heat consumption of the building system under consideration



Конечно, не для всех зданий характерно такое поведение данного показателя, но, к сожалению, большинство зданий не может похвастать достаточной настройкой системы управления теплопотреблением для обеспечения параметров, соответствующих оптимальному потреблению, при котором достигается высокая энергоэффективность и комфорт таких систем. На рис. 7 приведен график относительного удельного теплопотребления q системы альтернативного здания с похожей конструкцией и отапливаемым объемом здания. Из графика видно, что данная система имеет гораздо меньшее значение колебаний относительного удельного теплопотребления, что свидетельствует о лучшей, по сравнению с рассматриваемой системой, настройке управления.



Рис. 7. График относительного удельного теплопотребления системы альтернативного здания

Fig. 7. Graph of relative specific heat consumption of an alternative building system



Разработанная система мониторинга и анализа параметров позволяет для каждого здания получить величину отклонения показателя удельного теплопотребления здания от некоторого «оптимального» потребления, что, в свою очередь, помогает при принятии решений по повышению эффективности энергоснабжения потребителей.

Система мониторинга также включает в себя систему прогнозирования теплопотребления на основании исторических данных с использованием систем ИИ, что позволяет упростить процесс обнаружения аномалий, а также демонстрирует эффективность энергосберегающих мероприятий.

Геоинформационные системы позволяют в наглядном виде на картографической подложке отображать режим тепловых сетей и тематически визуализировать отдельные параметры (тепловые нагрузки, расход и скорость теплоносителя, температурный график и другие). С использованием геоинформационных технологий можно делать обобщенные выводы по тепловым картам, оверлейные операции для маркирования зон теплоснабжения, графовые алгоритмы с интерполяцией для отображения распределения тепловой энергии и сравнения с расчетным эффективным радиусом теплоснабжения, а также возможно абстрагирование через оверлейные операции над различными сетками (к примеру, над гексоидами). Также оверлейные операции позволяют получать суммарную статистику по различным территориям (площадь застройки в пределах зоны теплоснабжения, предельные отметки рельефа, административные единицы) и проводить технический анализ через построение буферов предельной близости от жилых зданий, кромок проезжей части и других объектов.

Был проведен сравнительный анализ обобщенной тепловой нагрузки жилой застройки, рассчитанной на основе открытых данных и данных системы мониторинга, который представлен на рис. 8.



Рис. 8. Распределение тепловой нагрузки многоквартирного жилого фонда

Fig. 8. Distribution of heat load of multi-apartment housing stock



За картографическую основу были взяты материалы некоммерческого веб-картографического проекта OpenStreetMap, откуда были выгружены полигоны застройки. Табличное пересечение с открытыми данными многоквартирной жилой застройки Фонда развития территорий даёт полигональный слой с геопривязкой и следующими атрибутивными данными: год постройки, общая площадь, этажность. В свободной кроссплатформенной геоинформационной среде QGIS были выполнены расчеты тепловой нагрузки жилых многоквартирных зданий с записью в таблицу результатов.

В результате выполненного геокодирования данные были нанесены на картографическую основу и выполнено пространственное пересечение со слоем гексагонной сетки. Выполнены следующие расчеты: удельная тепловая нагрузка, показанная на рис. 9, удельная годовая потребность в теплоте, удельная энергоэффективность зданий, а также получено распределение систем теплоснабжения, представленное на рис. 10.

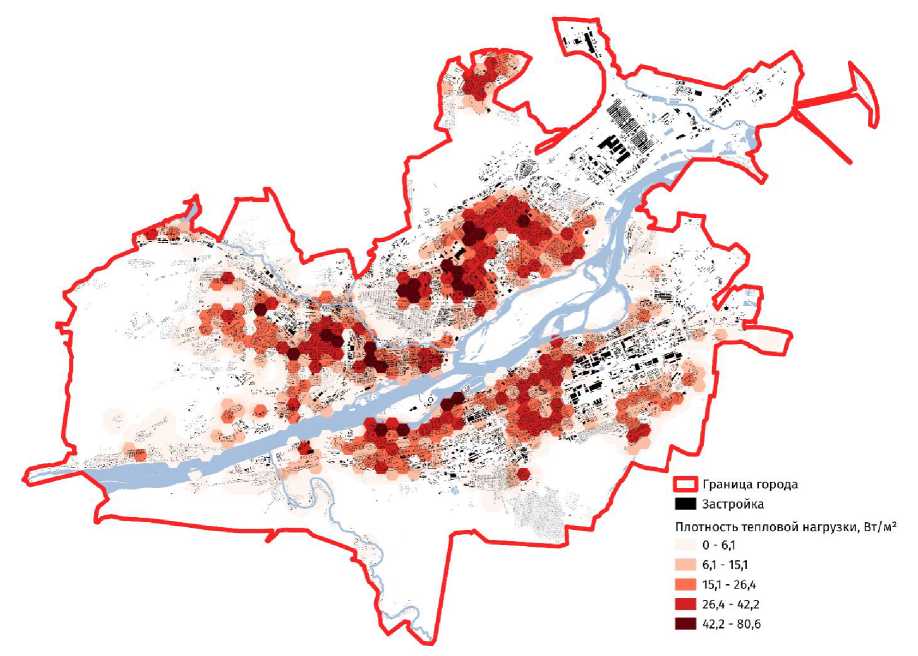

Рис. 9. Удельная тепловая нагрузка

Fig. 9. Specific heat load



Рис. 10. Распределение систем теплоснабжения

Fig. 10. Distribution of heat supply systems



Картосхемы распределения тепловой нагрузки и плотности тепловой нагрузки демонстрируют, что наибольшая удельная тепловая нагрузка приходится на новые жилые районы высотного домостроения.

В результате сопоставления данных о фактическом удельном и расчетном теплопотреблении и расчетном обнаружено, что потребители с наибольшим отклонением от нормативного теплопотребления не входят в территории максимальной плотности тепловой нагрузки.

Дальнейший анализ необходимо вести с учетом топологии тепловых сетей.

Система мониторинга используется для значительного количества зданий, для которых рассчитывается показатель относительного удельного теплопотребления с выводом на GIS-систему в реальном времени. На рис. 11 показано представление показателя относительного удельного теплопотребления для зданий г. Красноярска. Зеленым отмечены здания, где показатель относительного удельного теплопотребления не превышает порог низкой энергоэффективности, желтым – где превышает на данный момент.



Рис. 11. Система мониторинга зданий

Fig. 11. Building monitoring system



Интеграция систем реального времени и геоинформационных систем позволяет получить реальный контекст для решения макроэкономических задач и создания более экологически рациональной и надежной инфраструктуры. Показанное на рис. 12 совмещение данных мониторинга с расчетными данными позволяет оперативно принимать технически обоснованные и на данный период времени возможные, а также экономически целесообразные решения по актуализации Схемы теплоснабжения города.



Рис. 12. Совмещение данных мониторинга с расчетными данными

Fig. 12. Combination of monitoring data with calculated data

Заключение

Энергоэффективность зданий остается сложной и не до конца изученной темой. Связанные с этим вопросы требуют постоянных усилий во многих областях исследования. Все классифицированные причины могут влиять на энергоэффективность здания, но зачастую сложно количественно оценить независимое влияние каждого воздействия из-за взаимной корреляции и вариабельности в каждом конкретном случае. Масштабные количественные многопараметрические анализы остаются немногочисленными и имеют значительные ограничения, что затрудняет вынесение окончательных суждений об оптимальных энергетических параметрах зданий. Среди стратегий, направленных на лучшее понимание способов повышения энергоэффективности, можно выделить углубленный мониторинг и анализ достаточно больших выборок зданий, что позволяет сделать выводы для значительной части современных зданий.
