Forces operating between two identical spheres surrounded by electrical double layer

Cover Page

Cite item

Full Text

Abstract

The expression of initial-order accuracy is obtained for the force operating between two identical spherical particles surrounded by a double electric layer. This result agrees with the Coulomb's law.

Full Text

Введение. Электростатическое взаимодействие между частицами взвеси может происходить при перекрытии двойных электрических слоев (ДЭС) их окружающих. ДЭС – это поверхностные слои пространственно разделенных электрических зарядов противоположного знака, образующихся на границе раздела «твердое тело – электролит» [1].

Толщина ДЭС определяет дальность электростатических взаимодействий в растворе и характеризуется величиной k-1 [1; 2].

При описании таких взаимодействий особый интерес представляют силы, которые возникают между частицами с перекрывающимися ДЭС. Вычислению сил, возникающих между двумя одинаковыми частицами посвящена данная работа.

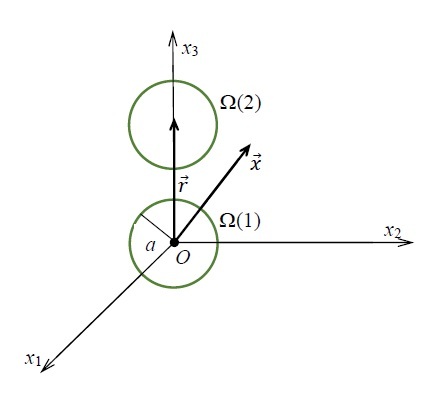

Математическая модель. В неподвижной сплошной среде расположены две неподвижные сферические частицы Ω (1) и Ω(2) радиуса a. Для простоты введем декартову прямоугольную систему координат Ox1x2x3 с началом O в центре первой частицы. Вектор x= (x1,x2,x3) задает положение произвольной точки пространства относительно центра первой частицы, а вектор x=r– относительно центра второй, который находится на оси x3 на расстоянии 𝑟 от начала координат.



Рис. 1.



В данном случае для описания поля нам достаточно указать его потенциал 𝜓. Вне частиц он удовлетворяет уравнению Пуассона – Больцмана:

Δψ=k2ψ,                                                                                                              (1)

где ∆ – это оператор Лапласа.

На поверхности частиц потенциал постоянен, а вдали от частиц равен 0:

ψΩ(1)=ψΩ(2)=ψa,ψ=0.                                                                                       (2)

На произвольную частицу Ω действует сила с компонентами

Fi=ΩpijnjdS.                                                                                                       (3)

В среде с неоднородным распределением потенциала компоненты тензора напряжений pij вычисляются по формуле:

pij=εF8πψxsψxsδij+εF4πψxiψxj;                                                               (4)

есть символ Кронекера, – диэлектрическая проницаемость среды, по повторяющимся индексам идет суммирование в пределах от 1 до 3 [3].

Наша задача – из уравнений (3) и (4) вычислить силу Fi, действующую на частицу Ω (1), а для этого необходимо найти функцию ψ, удовлетворяющую уравнению (1) и краевым условиям (2).

Решение задачи. В [4] распределение потенциала было найдено в виде разложения по мультиполям:

ψ=C0(1)Λ0(x)+Cj(1)Λj(x)+Cjk(1)Λjk(x)+C0(2)Λ0(xr)++Cjkl(1)Λjkl(x)+Cjklm(1)Λjklm(x)++Cj(2)Λj(xr)+Cjk(2)Λjk(xr)++Cjkl(2)Λjkl(xr)+Cjklm(2)Λjklm(xr)+        (5)

Функция 𝚲0 определяется следующим образом:

Λ0(x)=exp(kx)x

а мультиполи более высокого порядка суть частные производные 𝚲0:

Λjk(x)=xjxkΛ0(x).

Искомыми величинами служат тензорные коэффициенты C0(N), Cj(N), Cjk(N),… в этом разложении. Номер N = 1,2 указывает на частицу, к которой относится тот или иной коэффициент.

Принцип построения общего решения (5) является достаточно общим и может быть применен для моделирования ДЭС в системах с произвольным количеством и конфигурацией частиц. Эти частицы могут, например, образовать бесконечную трехмерную периодическую решетку [5]. В любом случае структура коэффициентов определяется группой симметрии, которую имеют граничные условия исходного уравнения в частных производных.

В нашей работе конфигурация частиц имеет осевую симметрию, поэтому

Ci=CBbi,Cij=CCbibj,Cijkl=CDbibjbkbl,,

где bi – компоненты единичного направляющего вектора оси симметрии Ox3.

Чтобы найти коэффициенты C0, CB, CC, CD и им подобные, вводятся малые безразмерные параметры, характеризующие расстояние между частицами и толщину ДЭС по сравнению с их радиусами:

ε=ar,δ=kr=rk1.

В работе [4] коэффициенты разложения были найдены с точностью до восьмой степени малых параметров.

Пользуясь этим решением, мы в начальном приближении нашли силу, действующую на частицу с центром в начале координат.

C0(1)=C0(2)=ΨεΨ+δεΨ,CB(1)=CB(2)=aε2Ψ.                                                                             (6)

Остальные коэффициенты имеют более высокий порядок малости и потому считаются равными нулю. Здесь и далее Ψ=aψaeka

Подставив (5) и выражения для коэффициентов (6) в (4) и (3), получим:

Fi=Ψ2εFε2a2bi,

что равносильно

Fi=Ψ2εFr2bi.                                                                                                   (7)

Анализ решения. Можно показать, что при 𝜀→0 и 𝛿→0 заряд 𝑄, сосредоточенный на поверхности частицы Ω (1), равен

Поскольку частицы одинаковы, на поверхности Ω (2) сосредоточен такой же заряд.

Выражая отсюда 𝚿 и подставляя в (7), получаем известный закон Кулона:

Это означает, что выражение (7) верно. В пределе, когда сферы, окруженные ДЭС, расположены далеко друг от друга, их можно считать точечными зарядами.

Так как вектор b сонаправлен с осью Ox3, то знак «–» в выражении (7) говорит о том, что сила действует со стороны частицы Ω (2) на частицу Ω (1) в направлении (–x3), а значит, является силой отталкивания. Именно такие силы должны действовать между частицами с одноименными зарядами.

Заключение. Итак, полученный результат согласуется с законом Кулона. В пределе при r → ∞, ε → 0 частицы, окруженные ДЭС, ведут себя как точечные заряды. Так как распределение ψ симметрично, заряды частиц равны; поэтому они должны отталкиваться.

Выражение (7), полученное вручную, можно использовать в качестве теста при проведении более сложных расчетов на ЭВМ, например, в системе Wolfram Mathematica. Результаты, найденные с более высокой степенью точности, в пределе должны переходить в формулу (7).

Саму найденную силу Fi можно применять для детального описания суспензии, например, исследовать движение частиц и жидкости под действием такой силы.

×

About the authors

N. V. Eremkina

Author for correspondence.
Email: ogarevonline@yandex.ru
Russian Federation

References

  1. Фридрихсберг Д. А. Курс коллоидной химии: учебник для вузов. – СПб: Химия, 1995. – 400 с.
  2. Остроумов Г. А. Взаимодействие электрических и гидродинамических полей. Физические основы электрогидродинамики. – М.: Наука, 1979. – 320 с.
  3. Ландау Л. Д., Лифшиц Е. М. Электродинамика сплошных сред. – М.: ГИФМЛ, 1959. – 532 с.
  4. Сыромясов А. О., Еремкина Н. В. Математическое моделирование электростатического взаимодействия двух одинаковых сфер, окруженных ДЭС // Журнал Средневолжского математического общества. – 2015. – Т. 17, № 3. – С. 100–108.
  5. Сыромясов А. О. Электрогидродинамика структурированной суспензии // Труды Средневолжского математического общества. – 2006. – Т. 8, № 1. – С. 301–306.
