Email this article Methodology of Decision-Making Support in Intelligent Control of Industrial Systems for Galvanic Coatings Production
- Authors: Solovjev D.S.1
-
Affiliations:
- Derzhavin Tambov State University
- Issue: Vol 30, No 4 (2024)
- Pages: 538-546
- Section: Automation. Information Technology. Control. Instruments
- URL: https://ogarev-online.ru/0136-5835/article/view/278135
- DOI: https://doi.org/10.17277/vestnik.2024.04.pp.538-546
- ID: 278135
Cite item
Full Text
Abstract
The article describes the reasons for uncertainty causing a decrease in the efficiency of industrial systems for galvanic coatings production. The proposed methodology is used to create problem-oriented systems for decision-making support and intelligent control under uncertainty to improve the efficiency of industrial systems for the galvanic coatings production. The relationship between the principles of the system approach, methods and algorithms that form the proposed methodology is given. The architecture is demonstrated, and the algorithmic support of the systems is described.
Full Text
Введение
Гальванические покрытия являются ключевыми операциями для защиты деталей от коррозии, улучшения механических свойств и придания декоративных качеств. В условиях растущих требований к технологическим системам производства гальванических покрытий (ТСПГП) повышение эффективности их функционирования становится важной задачей для многих отраслей промышленного производства. Многочисленные исследования в данной предметной области направлены на оптимизацию технологических систем через разработку оборудования и настройку параметров управления [1 – 5]. Эффективность функционирования ТСПГП существенно зависит от качества принимаемых решений и сформированных управлений. Однако неопределенность, вызванная сложностью их влияния на состояние объекта (ТСПГП) и субъективностью выбора методов для решения данных задач лицом, принимающим решение (ЛПР), приводит к снижению прогнозируемости и, как следствие, эффективности функционирования ТСПГП. Сложность оценки влияния принятых решений и сформированных управлений обусловлена многообразием факторов, оказывающих нелинейный характер влияния на объект, при наличии нескольких альтернатив и многокритериальности задачи. Субъективность выбора методов решения задачи связана с индивидуальными опытом, знаниями и предпочтениями ЛПР. Отсутствие единого подхода для выбора методов приводит к разным результатам при одинаковых начальных данных, что создает мультивариантность, которая затрудняет повышение эффективности функционирования ТСПГП. В свою очередь, отклонение реальных значений входных переменных от значений, используемых при принятии решений и формировании управляющих воздействий, также может негативно сказаться на эффективности функционирования ТСПГП. Существующие меры по повышению эффективности ТСПГП, такие как стандартизация принятых решений и формируемых управлений и переобучение, часто оказываются недостаточными. Поэтому актуальна необходимость использования проблемно-ориентированных систем поддержки принятия решений (СППР) и интеллектуального управления (ИСУ), которые помогут ЛПР обосновать принятые решения и сформированные управления для повышения функционирования ТСПГП. Для создания таких систем требуется разработка соответствующей методологии.
Цель работы – создание методологии поддержки принятия решений при интеллектуальном управлении ТСПГП для повышения эффективности их функционирования.
Постановка задачи для методологии.
Взаимосвязь формирующих ее принципов, методов и алгоритмов
Сформулируем задачу принятия решений и формирования управлений, в рамках разрабатываемой методологии: для заданных входных переменных X (конфигурация детали) необходимо подобрать такие управляющие воздействия U (оборудование и режим его работы), соответствующие возможным альтернативам A (вариантам оснастки гальванической ванны), которые обеспечивают для выходной переменной Y (толщина гальванического покрытия на поверхности детали) экстремальные значения критериев эффективности K. Решение задачи усложняется субъективным выбором методов нормализации разнородных данных f, расчета весовых коэффициентов Ф и принятия решений F, а также типа ИСУ (на базе ассоциативной памяти или нечеткого логического вывода) для формирования управления и ее настройки. На рисунке 1 отображена связь между принципами, методами и алгоритмами, которые составляют методологию поддержки принятия решений при интеллектуальном управлении ТСПГП. В основе принципов системного подхода при реализации СППР и ИСУ используются: информативность П1; эффективность П2; модульность П3; неопределенность П4; эквифинальность П5; интеллектуальность П6; быстродействие П7. Методы (М) и алгоритмы (А), лежащие в основе функционирования проблемно-ориентированной СППР и ИСУ: выбор метода нормализации данных (М1, А1) [6]; агрегация значений весовых коэффициентов значимости критериев (М², А2) [7]; расчет коэффициентов компетентности участников голосования (М³, А3.1, А3.2) [8]; формирование знаний в ассоциативной памяти (М4, А4) [9]; расчет весовых коэффициентов значимости входных переменных из ассоциативной памяти (М5, А5); поиск содержимого ассоциативной памяти (М6, А6); определение параметров функций принадлежности термов лингвистических переменных (М7, А7); формирование стабилизирующего управления процессом (М8, А8) [10]; выбор типа ИСУ (М9, А9). Количественная оценка минимизации человеческого фактора по методам М1 – М9, реализованных с помощью алгоритмов А1 – А9, осуществляется посредством анализа сокращения пространства допустимых решений с точки зрения уменьшения числа вариантов для выбора методов нормализации данных f, вычисления весовых коэффициентов Ф и принятия решений F, а также параметров настройки нечеткого вывода. Кроме того, оценивается расхождение результатов кластеризации ассоциативной памяти, полученных с учетом значимости входных переменных и без учета их значимости.
Рис. 1. Методология поддержки принятия решений при интеллектуальном управлении ТСПГП
Архитектура и алгоритмическое обеспечение СППР

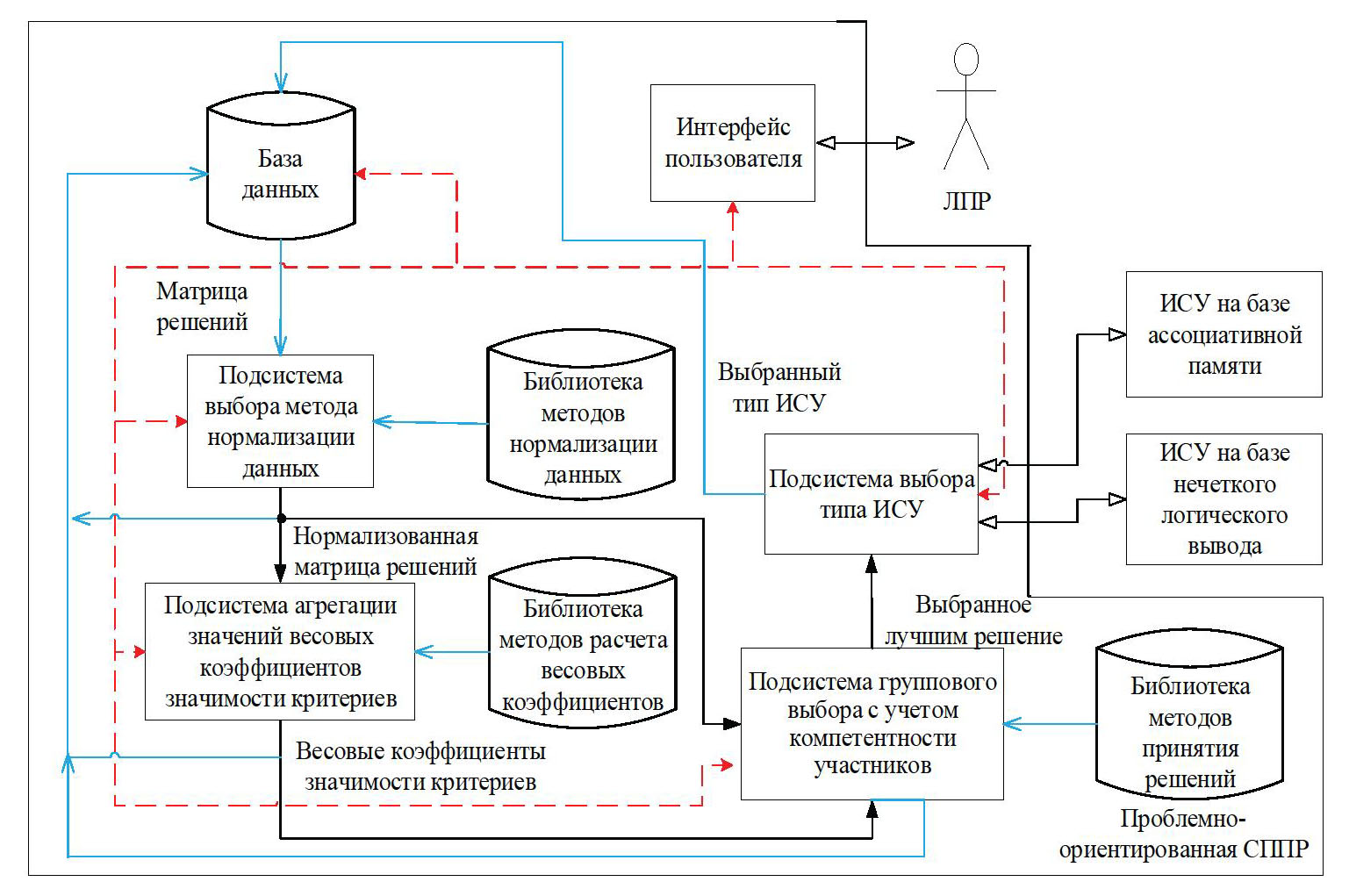

Архитектура проблемно-ориентированной СППР, которая состоит из нескольких взаимодействующих подсистем, показана на рис. 2.
Рис. 2. Архитектура проблемно-ориентированной СППР

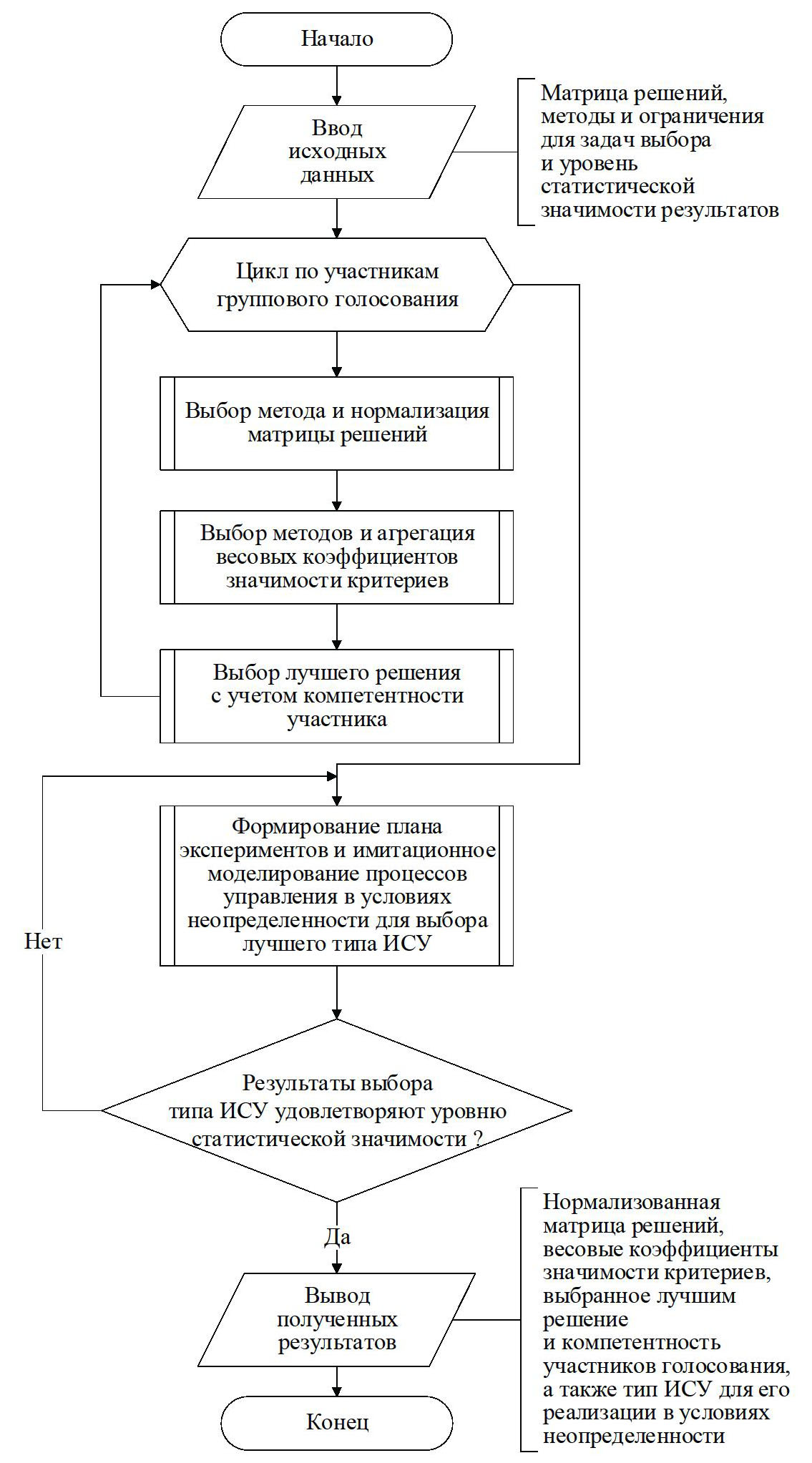

Алгоритмическое обеспечение проблемно-ориентированной СППР включает: ввод исходных данных (матрица решений для вариантов нанесения гальванического покрытия), нормализацию матрицы решений, агрегацию весов критериев в ней, определение оптимального решения (оборудования) путем группового голосования и формирование планов экспериментов по расчету параметров управления (рис. 3). Если результаты не удовлетворяют требуемой значимости по статистическому критерию χ2, то процесс расчета повторяется, иначе выводятся полученные результаты (выбранное оборудование и параметры управления) для ТСПГП.
Рис. 3. Алгоритмическое обеспечение проблемно-ориентированной СППР
Вычислительный эксперимент
Функционирование разработанных систем проанализировано на примере выбора типа ИСУ, основанной на ассоциативной памяти (АП) или нечетком логическом выводе (НЛВ) для ТСПГП, при этом акцент сделан на условиях неопределенности значений таких факторов, как длительность процесса электролиза, площадь обрабатываемой детали, температура и кислотность электролита.
Эффективность функционирования ТСПГП оценивается с точки зрения минимизации взвешенных относительных расхождений между ожидаемыми оптимальными критериями: равномерностью покрытий, производительностью процесса, расходом ресурсов и стоимостью выполнения работ, и фактическими значениями, полученными в условиях неопределенности. Для количественной оценки этих критериев использованы заранее определенные веса, которые составляют: для равномерности покрытий – 0,112; производительности процесса – 0,248; расхода ресурсов – 0,342; стоимости выполнения работ – 0,298. В целях обоснования выбора типа ИСУ проведена серия из 20 экспериментов. Данное количество экспериментов является достаточным для применения критерия χ2, так как ожидаемая частота для каждой категории, соответствующей выбору типа ИСУ, составляет 10. Это значение превышает минимально допустимый порог в 5, что позволяет обеспечить статистическую значимость полученных результатов и повысить надежность выводов о предпочтительности того или иного типа ИСУ режимом ТСПГП.
Анализ полученных результатов и их обсуждение

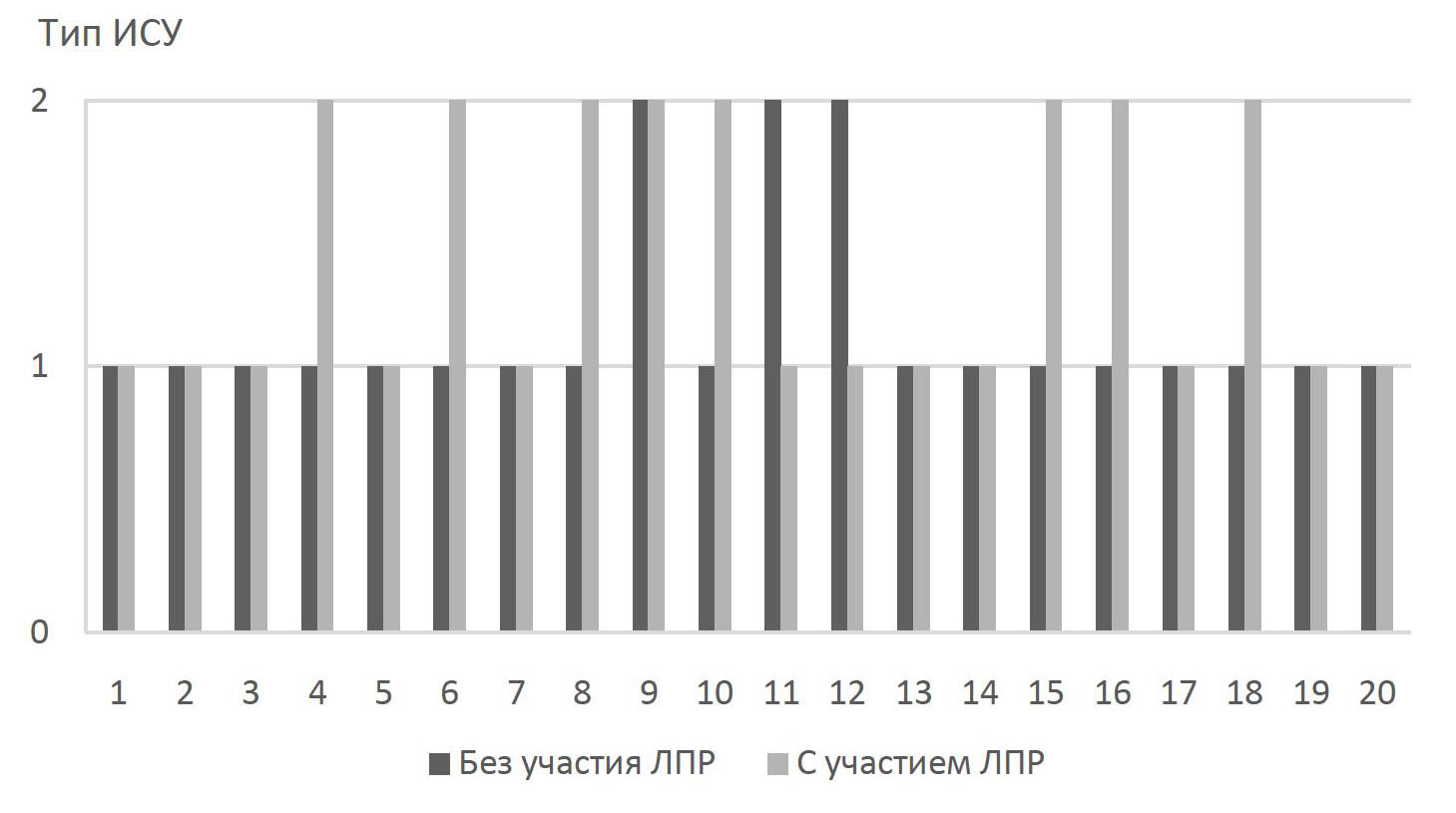

На рисунке 4 представлены результаты выбора типа ИСУ, которые настроены как с участием ЛПР, так и без него, в рамках проведенных экспериментов по двум категориям: 1 – АП; 2 – НЛВ.
Анализ результатов выбора типа ИСУ показывает наличие различий в 45 % случаев, которые распределяются следующим образом: АП выбрана 17 и 12 раз соответственно для настроек без и с участием ЛПР, в то время как НЛВ была выбрана 3 и 8 раз в тех же условиях. Для интеллектуальных систем управления, настроенных без участия ЛПР, вычисленное значение критерия χ2 составляет 9,8, тогда как для ИСУ, настроенных с участием ЛПР, это значение равно 0,8.
Рис. 4. Результаты выбора типа ИСУ по экспериментам
При установленном уровне значимости 0,05 критическое значение χ2 составляет 3,84. Таким образом, выбор ИСУ с АП, настроенной без участия ЛПР, демонстрирует статистическую значимость по сравнению с выбором ИСУ с НЛВ. В то же время, между выбором типов ИСУ, настроенных с участием ЛПР, статистически значимых различий не обнаруживается. Следовательно, использование ИСУ, настроенных с участием ЛПР, способствует увеличению эффективности функционирования ТСПГП на 29,5 и 24 % при использовании АП и НЛВ соответственно. При отсутствии участия ЛПР эффективность возрастает до 49 и 46 % для тех же типов ИСУ.
Заключение
Для процессов производства гальванических покрытий, ключевыми факторами, способствующими повышению эффективности технологических систем, становятся процессы поддержки принятия решений и формирования управлений для ЛПР. Предложена методология, направленная на решение указанной проблемы через разработку проблемно-ориентированной СППР и ИСУ, а также их интеграцию в контур ТСПГП. Внедрение данных систем обеспечивает не только автоматизацию процессов, но и улучшение технико-экономических показателей функционирования ТСПГП, что достигается за счет реализации процессов принятия решений и формирования управлений при помощи методов и алгоритмов разработанной методологии, используемой при настройке систем. Таким образом, предложенная методология способствует созданию более устойчивой и предсказуемой среды для управления производственными системами, что в свою очередь ведет к оптимизации ресурсов и повышению конкурентоспособности предприятия.
About the authors
D. S. Solovjev
Derzhavin Tambov State University
Author for correspondence.
Email: solovjevdenis@mail.ru
Cand. Sci. (Tech.), Assistant Professor Department of Mathematical Modeling and Information Technologies
Russian Federation, TambovReferences
- Ishizuka N., YamadaT., IzuiK., NishiwakiS. Topology optimization for unifying deposit thickness in electroplating process, Structural and Multidisciplinary Optimization, 2020, vol. 62, pp. 1767-1785. doi: 10.1007/s00158-020-02574-8
- Yang G., Deng D., Zhang Y., Zhu Q., Cai J. Numerical optimization of electrodeposition thickness uniformity with respect to the layout of anode and cathode, Electrocatalysis, 2021,vol. 12, pp. 478–488. doi: 10.1007/s12678-021-00668-5
- Borisenko A.B., Khramtsov V.V., Nemtinov V.A., Krylov A.V., Matrokhin M.A. [Designing a chemical nickel plating unit operating as part of a galvanic line], Transactions of the Tambov State Technical University, 2021, vol. 27, no. 2, pp. 275-284. doi: 10.17277/vestnik.2021.02.pp.275-284 (In Russ., abstract in Eng.)
- Pchelintseva I.Yu. [A distributed information processing system to solve the problem of reducing electroplating unevenness], Transactions of the Tambov State Technical University, 2022, vol. 28, no. 3, pp. 391-411. doi: 10.17277/vestnik. 2022.03.pp.398-411 (In Russ., abstract in Eng.)
- Sannikov S.A., Mokrozub V.G., Kalistratov M.S. [System analysis of the design process of lines for electrochemical and chemical processing of parts], Transactions of the Tambov State Technical University, 2023, vol. 29, no. 1, pp. 6-16. doi: 10.17277/ vestnik.2023.01.pp.006-016 (In Russ., abstract in Eng.)
- Solovjev D.S. [Formalization of the problem and development of an algorithm for selecting a data normalization method for decision making support], Transactions of the Tambov State Technical University, 2024, vol. 30, no. 1, pp. 17-27. doi: 10.17277/ vestnik.2024.01.pp.017-027 (In Russ., abstract in Eng.)
- Solovjev D.S. [The objectification method of the weight coefficients for decision-making in multicriteria problems], Nauchno-tekhnicheskij vestnik informacionnyh tekhnologij, mekhaniki i optiki [Scientific and Technical Journal of Information Technologies, Mechanics and Optics], 2023, vol. 23, no. 1, pp. 161-168. doi: 10.17586/2226-1494-2023-23-1-161-168 (In Russ., abstract in Eng.)
- Solovjev D. [Competence coefficients calculation method of participants in group decision-making for selecting the best alternative with the multivariate of the result], Informatika i avtomatizaciya. [Informatics and Automation], 2024, vol. 23, no. 1, pp. 169-193. doi: 10.15622/ia.23.1.6 (In Russ., abstract in Eng.)
- Solovjev D.S. [Development and analysis of an intelligent electroplating control system based on associative memory under conditions of predictable uncertainty], Mekhatronika, avtomatizaciya, upravlenie. [Mekhatronika, Avtomatizatsiya, Upravlenie], 2023, vol. 24, no. 11. pp. 573-582. doi: 10.17587/mau.24.573-582 (In Russ., abstract in Eng.)
- Solovjev D.S. [Development of a fuzzy stabilization control intelligent system under conditions of input influences uncertainty], Vestnik Astrahanskogo gosudarstvennogo tekhnicheskogo universiteta. Seriya: Upravlenie, vychislitel'naya tekhnika i informatika. [Vestnik of Astrakhan state technical university. Series: management, computer science and informatics], 2024, no. 1, pp. 38-45. doi: 10.24143/2072-9502-2024-1-38-45 (In Russ., abstract in Eng.)
