Термоэлектрический приёмник оптического излучения типа ТП-1

Обложка
  • Авторы: Ильин А.С.1, Павлович М.Н.2
  • Учреждения:
    1. Федеральное государственное бюджетное учреждение науки Институт теоретической и прикладной электродинамики Российской академии наук
    2. Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»
  • Выпуск: № 6 (2024)
  • Страницы: 4-17
  • Раздел: Вопросы экспериментальной электродинамики
  • URL: https://ogarev-online.ru/2949-0553/article/view/277666
  • DOI: https://doi.org/10.24412/2949-0553-2024-614-04-17
  • EDN: https://elibrary.ru/ZXRNJP
  • ID: 277666

Цитировать

Полный текст

Аннотация

Показана необходимость создания отечественного приёмника оптического излучения, способного измерять постоянные потоки оптического излучения в диапазоне освещённостей от 1 до 2000 Вт/м2, спектральном диапазоне от 0,5 до 20 мкм со временем измерения не более 2 с. Приведены характеристики наилучших отечественных термоэлектрических приёмников излучения, работающих в этих же диапазонах, но по совокупности характеристик не удовлетворяющих поставленным требования.

Рассчитаны значения основных параметров приёмника, таких как коэффициент преобразования, постоянная времени. Выбрана «штыревая» конструкция чувствительного узла приёмника. По этой модели проведены расчёты составляющих теплопроводностей и составляющих теплоёмкостей элементов конструкции, а также рассчитано электрическое сопротивление приёмника.

Разработана конструкция приёмника: чувствительный узел смонтирован на стандартной ножке, корпус приёмника имеет диаметр 15 мм, высота – 9 мм. Входное окно – селенид цинка, при необходимости можно использовать окна из других материалов.

Разработан стенд для измерения коэффициента преобразования и для исследования его зависимости от уровня освещённости. В качестве образцового приёмника использовался термоэлектрический приёмник типа ПОИ-1, имеющий приёмный элемент в виде конуса, на котором расположена обмотка электрического замещения. Разработанный приёмник имел следующие основные характеристики: ΚΠ=0,5±0,2 В/Вт, постоянная времени  τ=0,4 с, время одного измерения  tИЗМ2с, сопротивление R=0.5±0.2 Ом, размер приёмной площадки AП=4×1 мм2, спектральный диапазон от 0,5 до 20 мкм, обнаружительная способность D*=8·108 см· Гц0.5 Вт-1, что соответствует лучшим неохлаждаемым тепловым приёмникам излучения. Чернящее покрытие обеспечивает высокий коэффициент поглощения ελ0,93-0,98 в диапазоне от 0,4 до 25 мкм. Граница основной погрешности =3,5%.

Об авторах

А. С. Ильин

Федеральное государственное бюджетное учреждение науки Институт теоретической и прикладной электродинамики Российской академии наук

Автор, ответственный за переписку.
Email: iliin876@gmail.com
Россия, Москва

М. Н. Павлович

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»

Email: iliin876@gmail.com
Россия, Москва

Список литературы

  1. ГОСТ 8.195-2013 Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещённости, силы излучения и энергетической освещённости в диапазоне длин волн от 0,2 до 25,0 мкм.
  2. Госкомсанэпиднадзор в области «Сан.Пин. 2.2.4.548-96.2.2.4. Физические факторы производственной среды. Гигиенические требования к микроклимату производственных помещений».
  3. Радиометр неселективный “Аргус 03” Паспорт, техническое описание и инструкция по эксплуатации.
  4. Ильин А.С., Котюк А.Ф. Термоэлектрические приёмники оптического излучения с плёночными и проволочными термопарами для прецизионных измерений // Оптико-электронные измерения. Сборник статей. Под редакцией В.С. Иванова. М.: Университетская книга, 2005. C. 280 - 291.
  5. Ильин А.С. Разработка и исследование термоэлектрических первичных измерительных преобразователей для эталонных, образцовых и рабочих средств измерений энергетических характеристик оптического излучения сплошного и дискретного спектра в диапазоне длин волн 0,25- 15 мкм. Диссертация на соискание ... к.т.н. Москва, 1985. 240 c.
  6. Левин Ю.З., Маслов В.А., Чернова Л.Ф. О термоэлементах для спектральных приборов // Тепловые приёмники излучения. Труды 1 Всесоюзного симпозиума. 21-25 октября 1966г. Киев: Издательство «Наукова думка», 1967. C. 132-145.
  7. Кмито А.А., Скляров Ю.А. Пиргелиометрия. - Ленинград: Гидрометеоиздат, 1981. 230 с.
  8. Смит Р., Джонс Ф., Чесмер Р. Обнаружение и измерение инфракрасного излучения / Под редакцией проф. В. А. Фабриканта. - Москва: Издательство иностранной литературы, 1959. С. 90 – 94.
  9. Анатычук Л.И. Материалы для термопарных элементов. Термоэлементы и термоэлектрические устройства. Справочник. Киев: «Наукова думка», 1979. С. 252 – 281.
  10. Козёлкин В.В., Усольцев И.Ф. Основы инфракрасной техники. Москва: «Машиностроение», 1981. С. 122.

Дополнительные файлы

Доп. файлы
Действие
1. JATS XML

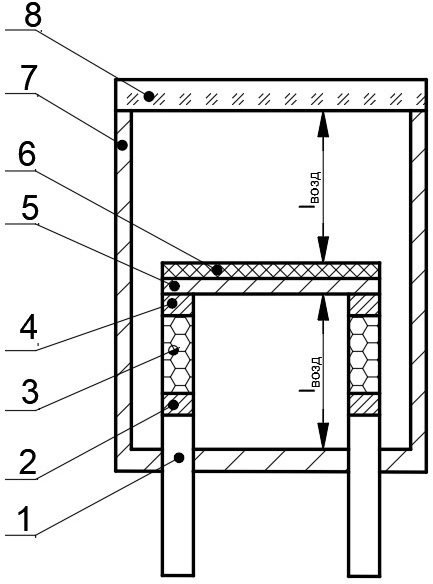

2. Рисунок 1. Схема устройства чувствительного узла штыревого приёмника, где 1 – никелевый ввод, 2, 4 – контакт – оловянный-висмутовой припой, 3 – ветви термопары, n - тип Bi Te , легированный селеном, и р – тип, легированный сурьмой, 5 – медная приёмная площадка, 6 – чернящее покрытие АК-243, 7 – входное окно ZnSe, 8 – корпус

Скачать (54KB)

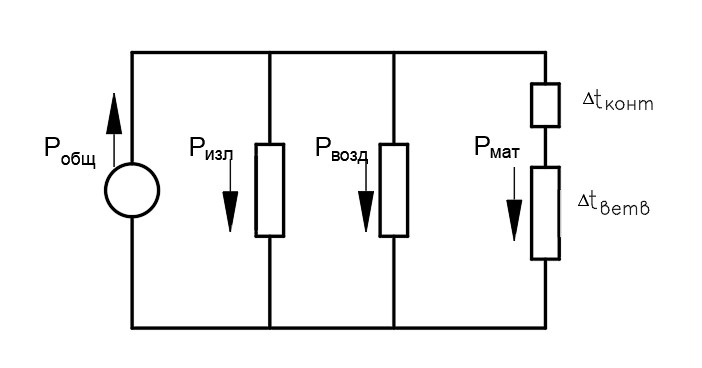

3. Рисунок 2. Схема тепловых потоков штыревого термоэлемента, где Pобщ – тепловой поток, поглощённый приёмной площадкой, Ризл– тепловой поток, уходящий с площадки за счёт излучения, Рвоз– тепловой поток за счёт проводимости по воздуху от нагретой площадки,РМАТ– тепловой поток, проходящий через ветви термопар

Скачать (21KB)
4. Рисунок 3. Спектральные коэффициенты отражения аэрозольной краски ABRO в диапазоне длин волн от 0,4 до 1,1 мкм

Скачать (18KB)

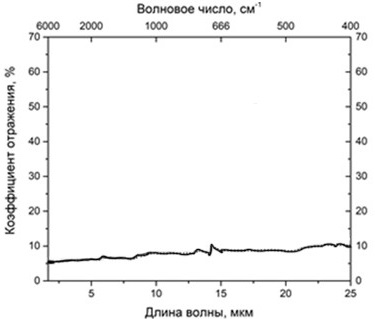

5. Рисунок 4. Спектральные коэффициенты отражения аэрозольной краски ABRO в диапазоне длин волн от 1,7 до 25 мкм

Скачать (18KB)

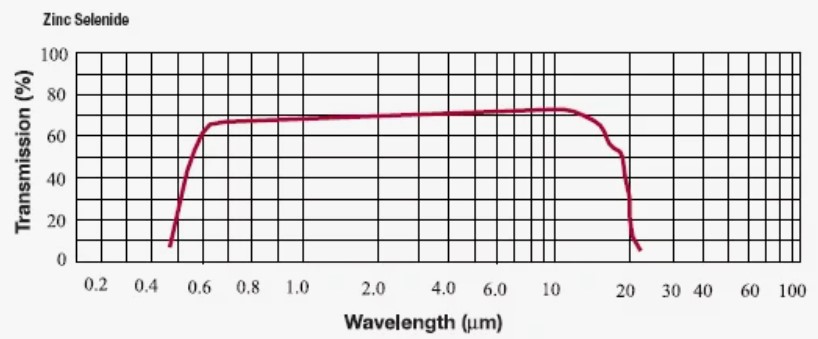

6. Рисунок 5. Типовая спектральная характеристика пропускания материала ZnSe

Скачать (56KB)
7. Рисунок 6. Фото чувствительного узла приёмника, смонтированного на стандартной ножке, и приёмник в сборе

Скачать (77KB)

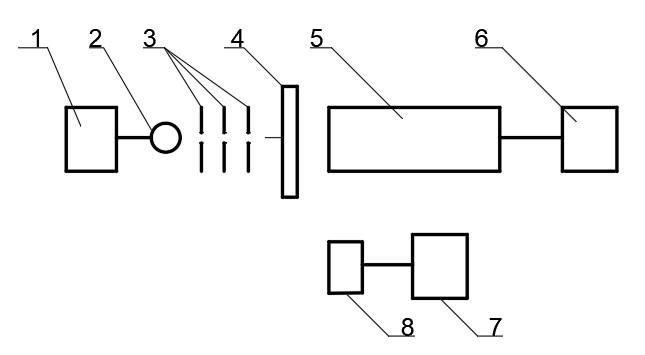

8. Рисунок 7: Блок схема измерительного стенда для определения коэффициента преобразования, где 1 – блок питания лампы, штатный осветитель к микроскопу МБС-10, 2 – лампа типа РН-8-20, 3 – блок диафрагм, 4 – заслонка, 5 – образцовый приёмник излучения типа ПОИ-1, 6 –мультиметр типа АРРА- 09, 7 – мультиметр типа АРРА-09, 8 – исследуемый приёмник, ТП-1

Скачать (20KB)
