General solution of the equations system of the moment linear elasticity theory of the isotropic Cosserat pseudo-continuum

Full Text

1. Моментная упругая среда представляется совокупностью частиц, характеризуемых в декартовой прямоугольной системе координат x_i, i = 1, 2 3, вектором смещений u_i и независимым вектором поворотов ω_i [1–3]. Такая теория впервые была предложена в начале XX в. в работах братьев Коссера [1]. В моментной среде при нагружении возникают несимметричные силовые напряжения σ_ij ≠ σ_ji и моментные напряжения μ_ij ≠ μ_ji. Деформированное состояние моментной среды характеризуют несимметричные тензоры деформации e_ij и кручения-изгиба ϰ_ij [1–3]:

e_ij = ∂_ju_i − ω_ij, ϰ_ij = ∂_jω_i, (1)

где ω_ij = ε_ikjω_k, ω_i = (1/ 2) ε_ijk ω_kj; ∂_j – производная по координате x_j; ε_ijk – кососимметричный по любой паре индексов тензор Леви-Чивиты; по повторяющимся индексам проводится суммирование. Определяющие уравнения для упругой изотропной моментной среды имеют вид [1, 2]

${\mathrm{\sigma }}_{ij} = \lambda e_{kk}{\mathrm{\delta }}_{ij} + (\mathrm{\mu } + \alpha )e_{ij}+ (\mathrm{\mu } - \alpha )e_{ji},$

μ_ij = βϰ_kkδ_ij + (γ + ε) ϰ_ij + (γ − ε) ϰ_ji, (2)

где λ, μ – постоянные Ламе; α, β, γ, ε – дополнительные постоянные упругости; δ_ij – символ Кронекера,единичная матрица.

Удельную энергию деформации можно записать в виде

$2\mathrm{Ф}={\mathrm{\sigma }}_{ij}{\mathrm{e}}_{ij}+{\mathrm{\mu }}_{ij}{}_{\mathit{i}\mathit{j}}\text{=}\frac{1}{3}\left(3\mathrm{\lambda }+2\mu \right)e_{\mathit{k}\mathit{k}}{e}_{\mathit{i}\mathit{i}}+2\mu \left(e_{\mathit{\left(}\mathit{i}\mathit{j}\mathit{\right)}}\mathit{-}\frac{1}{3}{e}_{\mathit{k}\mathit{k}}{\delta }_{\mathit{i}\mathit{j}}\right)\left({\mathrm{e}}_{\left(ij\right)}\mathit{-}\frac{1}{3}{e}_{\mathit{s}\mathit{s}}{\mathrm{\delta }}_{\mathrm{ij}}\right)+2\mathrm{\alpha }{e}_{\left[ij\right]}{e}_{\left[ij\right]}+\frac{1}{3}\left(3\mathrm{\beta }+2\mathrm{\gamma }\right){\mathrm{\varkappa }}_{kk}{\mathrm{\varkappa }}_{ii}+2\mathrm{\gamma }\left({\mathrm{\varkappa }}_{\left(ij\right)}\mathit{-}\frac{1}{3}{\mathrm{\varkappa }}_{kk}{\mathrm{\delta }}_{ij}\right)\left({\mathrm{\varkappa }}_{\left(\mathrm{ij}\right)}\mathit{-}\frac{1}{3}{\mathrm{\varkappa }}_{ss}{\mathrm{\delta }}_{ij}\right)+2{\mathrm{\epsilon \varkappa }}_{\left[ij\right]}{\mathrm{\varkappa }}_{\left[ij\right]}.$ (3)

Круглые и квадратные скобки в индексах означают симметричную и антисимметричную части тензоров по соответствующим индексам. Из последних выражений (3) очевидно, что 2Ф > 0 всегда, когда постоянные удовлетворяют неравенствам

$3\mathrm{\lambda }+2\mathrm{\mu }>\mathrm{0,} \mathrm{\mu }>\mathrm{0,} \mathrm{\alpha }>0; 3\mathrm{\beta }+2\mathrm{\gamma }>\mathrm{0,} \mathrm{\gamma }>\mathrm{0,} \mathrm{\epsilon }>\mathrm{0,}$

при этом соотношения (2) обратимы.

В упрощенной теории Коссера считают, что вектор поворота ω_i равен среднему повороту поля перемещений [1]

${\mathrm{\omega }}_i=\frac{1}{2}{\epsilon }_{ikl}{\partial }_k{u}_l.$ (4)

Тогда тензоры (1) принимают вид

$e_{ij} = {\epsilon }_{ij} = {\epsilon }_{ji} = \frac{1}{2}\left({\partial }_j{u}_i+{\partial }_i{u}_j\right),$

${\varkappa }_{ij}=\frac{1}{2}{\epsilon }_{ikl}{\partial }_{jk}{u}_l, {\varkappa }_{ii}=0$. (5)

С использованием (2), (4), (5) и уравнений равновесия получаются три уравнения для трех смещений [1]:

$\mathrm{\mu }{\partial }_{kk}{u}_i+\left(\lambda +\mathrm{\mu }\right){\partial }_{ik}{u}_k+\frac{1}{4}\left(\gamma +\epsilon \right){\partial }_{kk}{\epsilon }_{imn}{\partial }_m{\epsilon }_{njl}{\partial }_j{u}_l=0.$ (6)

Слагаемые со вторыми производными в (6) соответствуют классическим уравнениям Ламе, а слагаемые с четвертыми производными отвечают за моментное состояние псевдоконтинуума Коссера. К уравнениям (6) добавляют граничные условия в напряжениях или задают на границе рассматриваемой области смещения. Вопрос о граничных условиях для системы (6) и способы ее интегрирования кратко обсуждаются в [1]. Определив из (6) смещения u_i, с учетом (2), (4), (5) можно найти ω_i, σ_ij, μ_ij.

С учетом соотношения ${\epsilon }_{imn}{\epsilon }_{njl}={\delta }_{ij}{\delta }_{ml}-{\delta }_{il}{\delta }_{mj}$ матрицу операторов системы (6) запишем в виде:

$A_{ij}=\mathrm{\mu }{\partial }_{kk}{\delta }_{ij}+\left(\lambda +\mathrm{\mu }\right){\partial }_{ij}+\frac{1}{4}\left(\gamma +\epsilon \right){\partial }_{kk}\left({\partial }_{ij}-{\delta }_{ij}{\partial }_{mm}\right).$ (7)

Для матрицы (7) операторов системы (6) имеют место соотношения

$AT=TD, T^{\text{'}}A=D{T}^{\text{'}},$ (8)

где штрих означает транспонирование матрицы. Тогда общее решение системы (6) имеет вид [4, 5]

$u=Tv, Dv=f, Tf=\mathrm{0,}$ (9)

где

$T=\left[{\partial }_i, {\epsilon }_{ips}{c}_p{\partial }_s, c_i{\partial }_{kk}-c_m{\partial }_{mi}\right]=\left[\begin{array}{lll}{\partial }_1& c_2{\partial }_3-c_3{\partial }_2& c_1{\partial }_{kk}-c_m{\partial }_{m1}\\ {\partial }_2& c_3{\partial }_1-c_1{\partial }_3& c_2{\partial }_{kk}-c_m{\partial }_{m2}\\ {\partial }_3& c_1{\partial }_2-c_2{\partial }_1& c_3{\partial }_{kk}-c_m{\partial }_{m3}\end{array}\right];$ (10)

$D=\left[\begin{array}{ccc}\left(\lambda +2\mathrm{\mu }\right){\partial }_{kk}& 0& 0\\ 0& {\partial }_{kk}\left[\mathrm{\mu }-\frac{1}{4}\left(\gamma +\epsilon \right){\partial }_{mm}\right]& 0\\ 0& 0& {\partial }_{kk}\left[\mathrm{\mu }-\frac{1}{4}\left(\gamma +\epsilon \right){\partial }_{mm}\right]\end{array}\right];$ (11)

c_p — произвольный ненулевой числовой вектор.

Запишем решение (9) с учетом (10), (11):

$u_1={\partial }_1{v}_1+\left(c_2{\partial }_3-c_3{\partial }_2\right)v_2+\left(c_1{\partial }_{kk}-c_m{\partial }_{m1}\right)v_3,$

$u_2={\partial }_2{v}_1+\left(c_3{\partial }_1-c_1{\partial }_3\right)v_2+\left(c_2{\partial }_{kk}-c_m{\partial }_{m2}\right)v_3,$ (12)

$u_3={\partial }_3{v}_1+\left(c_1{\partial }_2-c_2{\partial }_1\right)v_2+\left(c_3{\partial }_{kk}-c_m{\partial }_{m3}\right)v_3;$

$\left(\mathrm{\lambda }+2\mathrm{\mu }\right){\partial }_{\mathrm{kk}}{\mathrm{v}}_1={\mathrm{f}}_1, {\partial }_{\mathrm{kk}}\left[\mathrm{\mu }-\frac{1}{4}\left(\mathrm{\gamma }+\mathrm{\epsilon }\right){\partial }_{\mathrm{mm}}\right]{\mathrm{v}}_2={\mathrm{f}}_2, {\partial }_{\mathrm{kk}}\left[\mathrm{\mu }-\frac{1}{4}\left(\mathrm{\gamma }+\mathrm{\epsilon }\right){\partial }_{\mathrm{mm}}\right]{\mathrm{v}}_3={\mathrm{f}}_3;$ (13)

${\partial }_1{f}_1+\left(c_2{\partial }_3-c_3{\partial }_2\right)f_2+\left(c_1{\partial }_{kk}-c_m{\partial }_{m1}\right)f_3=\mathrm{0,}$

${\partial }_2{f}_1+\left(c_3{\partial }_1-c_1{\partial }_3\right)f_2+\left(c_2{\partial }_{kk}-c_m{\partial }_{m2}\right)f_3=\mathrm{0,}$ (14)

${\partial }_3{f}_1+\left(c_1{\partial }_2-c_2{\partial }_1\right)f_2+\left(c_3{\partial }_{kk}-c_m{\partial }_{m3}\right)f_3=0.$

Таким образом, решение системы (6) по формулам (12) выражается через три функции ν_i, которые удовлетворяют трем отдельным независимым уравнениям (13), однородным или неоднородным.

Из [4] и соотношений (8) следует, что если u = Tν, где Dν = 0, то система (6), (7) удовлетворяется: Au = ATν = TDν = 0. Если $\nu =Т\text{'}\tilde{u}$ где $A\tilde{u} = 0$, то выполняется уравнение $Dv=D{T}^{\text{'}}\tilde{u}=T^{\text{'}}A\tilde{u}=0$. Таким образом, согласно формулам

$u=Tv, v=T^{\text{'}}\tilde{u},$ (15)

решения уравнений $Au=0$, $Dv=0$ переходят друг в друга, и системы эквивалентны [6]. Но чтобы не было потери части решений, в общем случае необходимо в правой части (13) учитывать функции f_i, ядро оператора T (10), (14).

Кроме того, из формул (15) получаем, что если $A\tilde{u}=0$, то $u=T{T}^{\text{'}}\tilde{u}$ – новое решение:

$Au=AT{T}^{\text{'}}\tilde{u}=TD{T}^{\text{'}}\tilde{u}=T{T}^{\text{'}}A\tilde{u}=0.$

Если $D\tilde{v}=0$, то и $v=T^{\text{'}}T\tilde{v}$ – решение:

$Dv=D{T}^{\text{'}}T\tilde{v}=T^{\text{'}}AT\tilde{v}=T^{\text{'}}TD\tilde{v}=0.$

Выражение $u=T{T}^{\text{'}}\tilde{u}$ есть формула производства решений, так как из любого решения $\tilde{u}$ получается новое решение $u$; оператор $Q=T{T}^{\text{'}}$ является оператором симметрии в смысле группового анализа [4].

В матрице (10) все три столбца ортогональны друг к другу и третий столбец содержит вторые производные. Но можно взять третий столбец в виде, аналогичном второму столбцу, содержащем первые производные. Тогда вместо матрицы (10) будет матрица вида

$T=\left[{\partial }_i, {\epsilon }_{ips}{c}_p{\partial }_s, {\epsilon }_{imn}{\gamma }_m{\partial }_n\right]=\left[\begin{array}{lll}{\partial }_1& c_2{\partial }_3-c_3{\partial }_2& {\gamma }_2{\partial }_3-{\gamma }_3{\partial }_2\\ {\partial }_2& c_3{\partial }_1-c_1{\partial }_3& {\gamma }_3{\partial }_1-{\gamma }_1{\partial }_3\\ {\partial }_3& c_1{\partial }_2-c_2{\partial }_1& {\gamma }_1{\partial }_2-{\gamma }_2{\partial }_1\end{array}\right],$ (16)

где $c_p$, ${\gamma }_m$ – произвольные ненулевые непропорциональные векторы, при этом определитель

$\left|T\right|=\left[\left(c_2{\gamma }_3-c_3{\gamma }_2\right){\partial }_1+\left(c_3{\gamma }_1-c_1{\gamma }_3\right){\partial }_2+\left(c_1{\gamma }_2-c_2{\gamma }_1\right){\partial }_3\right]{\partial }_{kk}$

не равен нулю [7]. Для случая матрицы (16) также имеют место соотношения (8) и общее решение системы (6) вида (9) с той же диагональной матрицей D (11), а функции ν_i удовлетворяют трем независимым уравнениям (13). Формулы (15) и все другие приведенные выше соотношения между функциями имеют место и в случае матрицы (16). Оператор симметрии $Q=T{T}^{\text{'}}$ дан в явном виде в [7]. Придавая компонентам $c_j$, ${\gamma }_j$ различные значения, можно получить различные варианты общих решений в случаях (10) или (16).

Во втором и третьем уравнениях (13) дифференциальный оператор $D_2=D_3=D$ представляет собой произведение оператора Лапласа $D_{\left(1\right)}={\partial }_{kk}$ и оператора Гельмгольца $D_{\left(2\right)}=\mathrm{\mu }-\frac{1}{4}\left(\gamma +\epsilon \right){\partial }_{mm}$. Тогда решение однородного уравнения $Dv=D_{\left(1\right)}{D}_{\left(2\right)}v=0$ по теореме Боджио [1] можно представить в виде суммы $v=g+h$, где $g$ – гармоническая функция $D_{\left(1\right)}g={\partial }_{kk}g=0$, а функция $h$ удовлетворяет уравнению Гельмгольца $D_{\left(2\right)}h=\left[\mathrm{\mu }-\frac{1}{4}\left(\gamma +\epsilon \right){\partial }_{mm}\right]h=0$. Различные частные решения уравнений Лапласа и Гельмгольца приведены в [8]. Таким образом, общее решение уравнений в смещениях (6) псевдоконтинуума Коссера по формулам (9)–(14), (16) выражается через гармонические функции и функции Гельмгольца. По формуле $u=T{T}^{\text{'}}\tilde{u}$, $A\tilde{u}=0$ получаются новые решения из любого известного решения $\tilde{u}$. Если постоянная $\gamma +\epsilon =0$, то полученные решения переходят в известные представления для случая классического изотропного материала [4, 5, 7].

2. Рассмотрим некоторые частные решения системы уравнений (6), (7). Для антиплоской деформации [9] принимают, что $u_1=0$, $u_2=0$, $u_3=u_3\left(x_1,x_2\right)$. В этом случае система (6), (7) сводится к одному уравнению

$A_{33}{u}_3=\left({\partial }_{11}+{\partial }_{22}\right)\left[\mathrm{\mu }-\frac{1}{4}\left(\gamma +\epsilon \right)\left({\partial }_{11}+{\partial }_{22}\right)\right]u_3=0.$ (17)

Как сказано выше, решение уравнения (17) имеет вид $u_3=g+h$. Если $h=0$, то получим решение $u_3=g$, соответствующее классической безмоментной теории упругости. В [9] в качестве решения классической антиплоской задачи теории упругости исследуется гармоническая функция

$u_3=g=\frac{K}{\text{μ}}\sqrt{\frac{2}{\mathrm{\pi }}}{\mathrm{\rho }}^{1/2}\sin \left(\mathrm{\phi }/2\right),$ (18)

соответствующая трещине продольного сдвига, где K – постоянная, а ρ, φ – полярные координаты. Разрыв вдоль отрицательного направления оси x₁ обеспечивается функцией sin (φ/2). Решение уравнения Гельмгольца для трещины продольного сдвига имеет вид:

$u_3=h=\sqrt{\frac{2}{{\mathrm{\pi \lambda }}_1}}{\mathrm{\rho }}^{1/2}s\mathrm{h}\left({\mathrm{\lambda }}_1\mathrm{\rho }\right)\sin \left(\mathrm{\phi }/2\right), {\mathrm{\lambda }}_1=\sqrt{\frac{4\mu }{\mathrm{\gamma }+\mathrm{\epsilon }}}$. (19)

На рис. 1 приведены графики различных решений уравнения (17). Только первые две функции являются решениями классической задачи.

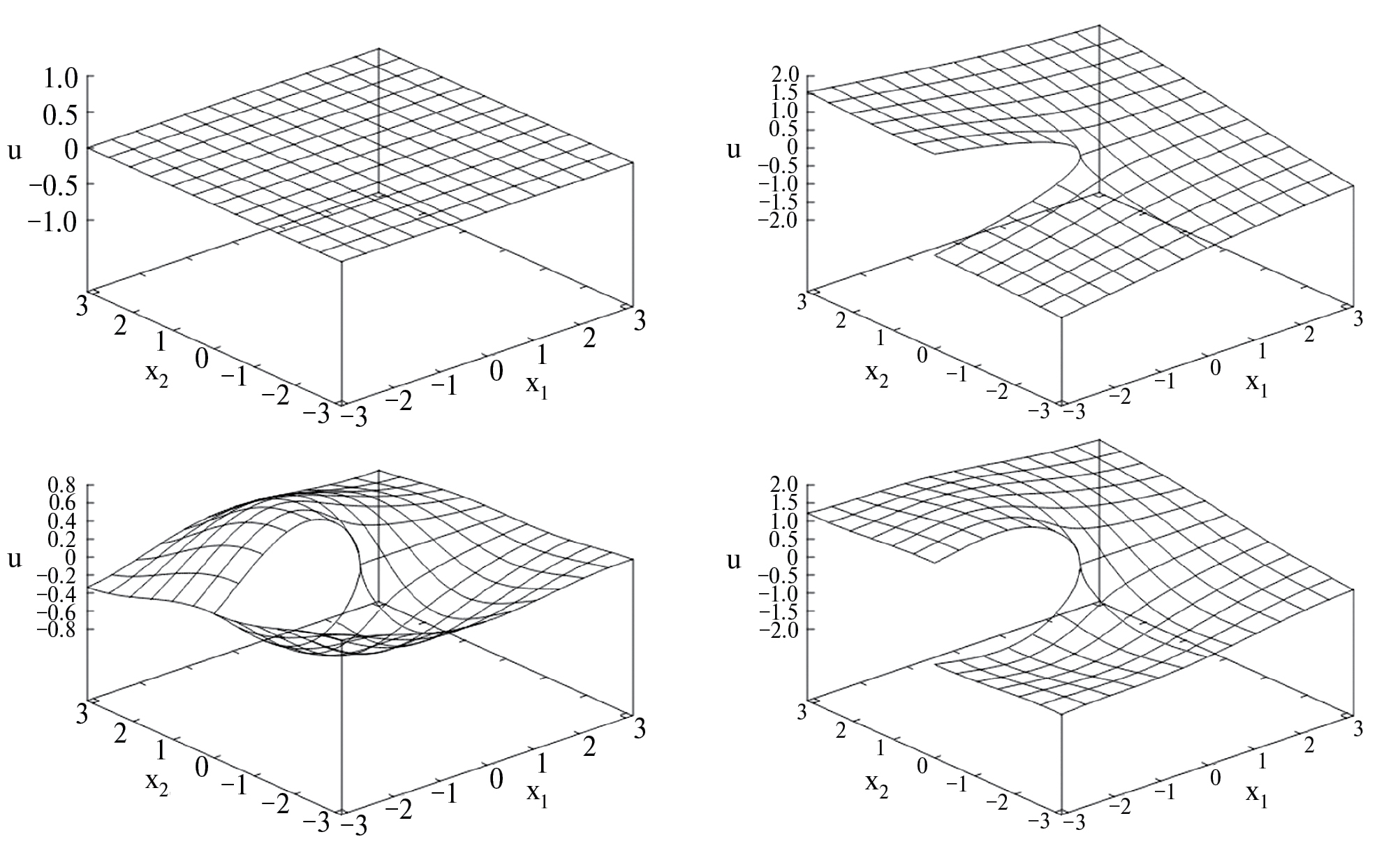

Рис. 1. Решение задачи о трещине продольного сдвига: а – сетка до деформирования, б – классическое решение (18) (K = μ), в – моментное решение (19) (λ₁ = 1), г – линейная комбинация этих решений.



Для плоской деформации [9] считают, что $u_1=u_1\left(x_1,x_2\right)$, $u_2=u_2\left(x_1,x_2\right)$, $u_3=0$, при этом система (6), (7) сводится к двум уравнениям, общее решение которых принимает вид

$u_1={\partial }_1{v}_1-{\partial }_2{v}_2, u_2={\partial }_2{v}_1+{\partial }_1{v}_2;$

$\left(\lambda +2\mathrm{\mu }\right)\left({\partial }_{11}+{\partial }_{22}\right)v_1=f_1, \left({\partial }_{11}+{\partial }_{22}\right)\left[\mathrm{\mu }-\frac{1}{4}\left(\gamma +\epsilon \right)\left({\partial }_{11}+{\partial }_{22}\right)\right]v_2=f_2;$ (20)

${\partial }_1{f}_1-{\partial }_2{f}_2=\mathrm{0,} {\partial }_2{f}_1+{\partial }_1{f}_2=0.$

Последние два уравнения являются условиями Коши–Римана для аналитической функции $f\left(z\right)=f_1+i{f}_2$, $i=\sqrt{-1}$ комплексного переменного $z=x_1+i{x}_2$. Уравнения (20) можно переписать в виде

u₁ = ∂₁ν₁ − ∂₂ν₂ − ∂₂h, u₂ = ∂₂ν₁ + ∂₁ν₂ + ∂₁h;

$\left(\lambda +2\mathrm{\mu }\right)\left({\partial }_{11}+{\partial }_{22}\right)v_1=f_1, \mathrm{\mu }\left({\partial }_{11}+{\partial }_{22}\right)v_2=f_2;$

${\partial }_1{f}_1-{\partial }_2{f}_2=\mathrm{0,} {\partial }_2{f}_1+{\partial }_1{f}_2=0; \left[\mathrm{\mu }-\frac{1}{4}\left(\gamma +\epsilon \right)\left({\partial }_{11}+{\partial }_{22}\right)\right]h=0.$ (21)

Из уравнений (21) следует известная формула Колосова–Мусхелишвили, представляющая смещения $u_1+i{u}_2$ через комплексные потенциалы [7]:

$u_1+i{u}_2=\varkappa \mathrm{\phi }\left(z\right)-z\overline{\mathrm{\phi }\text{'}\left(z\right)}-\overline{\mathrm{\Psi }\left(z\right)}+i({\partial }_1+i{\partial }_2)h,$

$\varkappa =\frac{\mathrm{\lambda }+3\mu }{\mathrm{\lambda }+\mu }$,

где черта над функциями означает комплексное сопряжение, а штрих – производную по z. Если известна функция h, удовлетворяющая уравнению Гельмгольца (21), то из (21) несложно найти дополнительные моментные смещения $u_k^{\left(m\right)}$. Например, для функции h вида (19) получим смещения

$u_1^{\left(m\right)}=-{\partial }_{2}h=-\sqrt{\frac{2}{{\mathrm{\pi \lambda }}_1}}\left[\frac{1}{2}{\mathrm{\rho }}^{-3/2}\mathrm{sh}\left({\mathrm{\lambda }}_1\mathrm{\rho }\right)\cos (3\mathrm{\phi }/2)+{\mathrm{\lambda }}_1{\mathrm{\rho }}^{-1/2}\mathrm{ch}\left({\mathrm{\lambda }}_1\mathrm{\rho }\right)\mathrm{sin\phi sin}(\mathrm{\phi }/2)\right],$

$u_2^{\left(m\right)}=-{\partial }_{1}h=\sqrt{\frac{2}{{\mathrm{\pi \lambda }}_1}}\left[-\frac{1}{2}{\mathrm{\rho }}^{-3/2}\mathrm{sh}\left({\mathrm{\lambda }}_1\mathrm{\rho }\right)\sin (3\mathrm{\phi }/2)+{\mathrm{\lambda }}_1{\mathrm{\rho }}^{-1/2}\mathrm{ch}\left({\mathrm{\lambda }}_1\mathrm{\rho }\right)\mathrm{cos\phi sin}(\mathrm{\phi }/2)\right].$

Некоторые двумерные задачи для изотропной моментной среды решены, например, в работах [10, 11].

Таким образом, в работе получено два варианта общего решения для системы уравнений в смещениях изотропного псевдоконтинуума Коссера. Система уравнений диагонализуется и решение выражается через гармонические функции и функции Гельмгольца. Даны формулы производства новых решений, исходя из любого заданного решения. Получены частное решения задачи о трещине продольного сдвига и представление общего решения уравнений плоской деформации.

ИСТОЧНИК ФИНАНСИРОВАНИЯ

Работа выполнена в рамках Программы фундаментальных исследований Сибирского отделения Российской академии наук (код проекта 2.3.1.3.1)
