Using RBF-FD for calculation of hydroelastic vibrations of axisymmetric orthotropic shells of rotation

Толық мәтін

Осесимметричными оболочками вращения моделируют топливные баки ракет-носителей с жидкостным ракетным двигателем при решении задачи обеспечения продольной устойчивости (англ. POGO) [1]. Наиболее популярным и универсальным методом анализа тонкостенных конструкций является метод конечных элементов (МКЭ), для учета жидкости часто используют метод граничных элементов (МГЭ). Целью данной работы является развитие и программная реализация альтернативного МКЭ и МГЭ подхода к расчету тонкостенных оболочечных конструкций, взаимодействующих с жидкостью.

В данной работе в основе вывода разрешающих уравнений оболочки лежит описание кинематики деформирования срединной поверхности с помощью вектора конечного поворота (вектора Эйлера) и использования разрешающих функций в глобальной системе координат. Обзор подходов, методов решения и моделей теории пластин и оболочек приведен в работе [2]. В статье [3] имеется обзор работ по расчету гидроупругих колебаний оболочек.

В трехмерном пространстве рассмотрим криволинейную поверхность оболочки, заданную радиус-вектором:

$\begin{array}{l}\overrightarrow{r}\left(s_1,s_2\right)=x_1\left(s_1,s_2\right)\overrightarrow{i_1}+x_2\left(s_1,s_2\right)\overrightarrow{i_2}+\\ +x_3\left(s_1,s_2\right)\overrightarrow{i_3}=x_k\left(s_1,s_2\right)\overrightarrow{i_k},\end{array}$ (1)

где $\overrightarrow{i_k}$ – базисные векторы глобальной системы координат, по повторяющимся индексам ведется суммирование от 1 до 3. Поверхность разделяется координатными линиями, бесконечно малый элемент, образуемый линиями s₁, s₂, s₁ + ds₁, s₂ + ds₂, в точке O этого элемента поставим локальную систему координат с тремя единичными векторами ${\overrightarrow{e}}_1$, ${\overrightarrow{e}}_2$, ${\overrightarrow{e}}_3$ (рис. 1).

Рис. 1. Деформирование и равновесие малого элемента оболочки.

Векторы локальной системы координат выражаются следующим образом:

${\overrightarrow{e}}_1=\frac{\partial \overrightarrow{r}}{\partial s_1}, {\overrightarrow{e}}_2=\frac{\partial \overrightarrow{r}}{\partial s_2}, {\overrightarrow{e}}_3={\overrightarrow{e}}_1\times {\overrightarrow{e}}_2;$

$\left\{\begin{array}{c}{\overrightarrow{e}}_1\\ {\overrightarrow{e}}_2\\ {\overrightarrow{e}}_2\end{array}\right\}=\left[\begin{array}{ccc}{\beta }_{11}& {\beta }_{12}& {\beta }_{13}\\ {\beta }_{21}& {\beta }_{22}& {\beta }_{23}\\ {\beta }_{31}& {\beta }_{32}& {\beta }_{33}\end{array}\right]\left\{\begin{array}{c}{\overrightarrow{i}}_1\\ {\overrightarrow{i}}_2\\ {\overrightarrow{i}}_3\end{array}\right\}\iff {\overrightarrow{e}}_i={\beta }_{ik}{\overrightarrow{i}}_k,$ (2)

где β – матрица начальной геометрии.

Поворот малого элемента определим следующим образом:

$\left\{\begin{array}{c}{\overrightarrow{i}}_1^{*}\\ {\overrightarrow{i}}_2^{*}\\ {\overrightarrow{i}}_3^{*}\end{array}\right\}=\left[\begin{array}{ccc}{\lambda }_{11}& {\lambda }_{12}& {\lambda }_{13}\\ {\lambda }_{21}& {\lambda }_{22}& {\lambda }_{23}\\ {\lambda }_{31}& {\lambda }_{32}& {\lambda }_{33}\end{array}\right]\left\{\begin{array}{c}{\overrightarrow{i}}_1\\ {\overrightarrow{i}}_2\\ {\overrightarrow{i}}_3\end{array}\right\}\iff {\overrightarrow{i}}_n^{*}={\lambda }_{nk}{\overrightarrow{i}}_k,$

$\begin{array}{c}{\lambda }_{ii}=1-\frac{1-\cos \omega }{{\omega }^2}\left({\omega }_j^2+{\omega }_k^2\right),\\ {\lambda }_{ij}=\frac{\sin \omega }{\omega }{\omega }_k+\frac{1-\cos \omega }{{\omega }^2}{\omega }_i{\omega }_j,\\ {\lambda }_{ik}=-\frac{\sin \omega }{\omega }{\omega }_k+\frac{1-\cos \omega }{{\omega }^2}{\omega }_i{\omega }_j,\\ i=\mathrm{1,}\mathrm{2,}3;j=\mathrm{2,}\mathrm{3,}1;k=\mathrm{3,}\mathrm{1,}2;\end{array}$ (3)

где ω_k – проекции вектора конечного поворота (вектора Эйлера) на оси глобальной системы координат.

В результате перемещения параллельно самому себе как жесткого целого точка O займет новое положение O^*, длины отрезков ds₁ = | OA₁ |, ds₂ = | OA₂ | изменятся и станут равными $\left|O^{*}{A}_1^{*}\right|=d{s}_1^{*}$, $\left|O^{*}{A}_2^{*}\right|=d{s}_2^{*}$. Обозначим ${\epsilon }_1=\left(d{s}_1^{*}-d{s}_1\right)\text{/}d{s}_1$, ${\epsilon }_2=\left(d{s}_2^{*}-d{s}_2\right)\text{/}d{s}_2$ – относительные удлинения сторон малого элемента вдоль направлений s₁ и s₂ соответственно. При деформировании векторы локального базиса ${\overrightarrow{e}}_1,{\overrightarrow{e}}_2$ переходят в ${\overrightarrow{e}}_1^{*},{\overrightarrow{e}}_2^{*}$. С учетом (2) и (3) повернутые орты будут иметь следующие выражения:

${\overrightarrow{e}}_i^{*}={\beta }_{ik}{\overrightarrow{i}}_k^{*}={\beta }_{ik}{\lambda }_{kn}{\overrightarrow{i}}_n.$ (4)

При наличии сдвига в плоскости ортогональность ${\overrightarrow{e}}_1^{*}$ и ${\overrightarrow{e}}_2^{*}$ нарушается, и они переходят в ${\overrightarrow{e}}_1^{**}$, ${\overrightarrow{e}}_2^{**}$. Обозначим угол сдвига χ, тогда:

${\overrightarrow{e}}_k^{**}={\alpha }_{kj}{\overrightarrow{e}}_j^{*},$

где

$\alpha =\left(\begin{array}{cc}\cos \chi & \sin \chi \\ \sin \chi & \cos \chi \end{array}\right),$

$\begin{array}{c}d{\overrightarrow{r}}^{*}={\overrightarrow{e}}_1^{**}d{s}_1^{*}=\left(1+{\epsilon }_1\right){\alpha }_{1j}{\beta }_{jk}{\lambda }_{kn}\overrightarrow{i_n}d{s}_1,\\ d{\overrightarrow{r}}^{*}={\overrightarrow{e}}_2^{**}d{s}_2^{*}=\left(1+{\epsilon }_2\right){\alpha }_{2j}{\beta }_{jk}{\lambda }_{kn}\overrightarrow{i_n}d{s}_2,j=\mathrm{1,}2.\end{array}$ (5)

Поскольку $\overrightarrow{U}={\overrightarrow{r}}^{\ast }-\overrightarrow{r}$, то

$\begin{array}{c}\frac{\partial \overrightarrow{U}}{\partial s_1}=\left[\left(1+{\epsilon }_1\right)\left({\alpha }_{1j}{\beta }_{jk}{\lambda }_{kn}+\text{}{S}_{1n}\right)-{\beta }_{1n}\right]{\overrightarrow{i}}_n,\\ \frac{\partial \overrightarrow{U}}{\partial s_2}=\left[\left(1+{\epsilon }_2\right)\left({\alpha }_{2j}{\beta }_{jk}{\lambda }_{kn}+\text{}{S}_{2n}\right)-{\beta }_{2n}\right]{\overrightarrow{i}}_n,\end{array}$  (6)

где

$$\begin{gathered} S_{1n}=\frac{T_{1j}}{\kappa G_{13}{h}^{*}}{\lambda }_{kj}{\beta }_{3k}{\beta }_{3p}{\lambda }_{pn} \\ {S}_{2n}=\frac{T_{2j}}{\kappa G_{23}{h}^{*}}{\lambda }_{kj}{\beta }_{3k}{\beta }_{3p}{\lambda }_{pn} \end{gathered}$$ ,

суть дополнительные углы деформирования за счет поперечного сдвига, G₁₃ – модуль сдвига ортотропного материала, h^* – толщина деформированной оболочки, ê – корректирующий коэффициент сдвига прямоугольного сечения (ê ≈ π² / 12), ${\overrightarrow{T}}_1=T_{1j}{\overrightarrow{i}}_j$, ${\overrightarrow{T}}_2=T_{2j}{\overrightarrow{i}}_j$ – векторы внутренних погонных сил на площадках, ортогональных координатным линиям.

Уравнения (6) описывают кинематику деформирования срединной поверхности оболочки. Они связывают поворот элемента оболочки, растяжение его сторон и изменение угла между ними с перемещениями элемента.

Для деформированной оболочки имеем $d{s}_{{}_1}^{\ast }=A_1^{\ast }d{\alpha }_1$, $d{s}_{{}_2}^{\ast }=A_2^{\ast }d{\alpha }_2$. Уравнения динамического равновесия сил (рис. 1), записанные для деформированного состояния, имеют вид

$\frac{1}{A_1^{*}{A}_2^{*}}\frac{\partial \left(A_2^{*}{\overrightarrow{T}}_1\right)}{\partial {\alpha }_1}+\frac{1}{A_1^{*}{A}_2^{*}}\frac{\partial \left(A_1^{*}{\overrightarrow{T}}_2\right)}{\partial {\alpha }_2}+\overrightarrow{q}=-{\overrightarrow{q}}_{è},$ (7)

$\begin{array}{c}\frac{1}{A_1^{*}{A}_2^{*}}\frac{\partial \left(A_2^{*}{\overrightarrow{M}}_1\right)}{\partial {\alpha }_1}+\frac{1}{A_1^{*}{A}_2^{*}}\frac{\partial \left(A_1^{*}{\overrightarrow{M}}_2\right)}{\partial {\alpha }_2}+\frac{1}{A_1^{*}}\frac{\partial {\overrightarrow{r}}^{*}}{\partial {\alpha }_1}\times {\overrightarrow{T}}_1+\\ +\frac{1}{A_2^{*}}\frac{\partial {\overrightarrow{r}}^{*}}{\partial {\alpha }_2}\times {\overrightarrow{T}}_2+\overrightarrow{m}=-{\overrightarrow{m}}_{è},\end{array}$ (8)

где ${\overrightarrow{T}}_1=T_{1j}{\overrightarrow{i}}_j$, ${\overrightarrow{T}}_2=T_{2j}{\overrightarrow{i}}_j$ – векторы внутренних погонных сил; ${\overrightarrow{M}}_1=M_{1j}{\overrightarrow{i}}_j$, ${\overrightarrow{M}}_2=M_{2j}{\overrightarrow{i}}_j$ – векторы внутренних моментов; $\overrightarrow{q}=q_j{\overrightarrow{i}}_j$ – вектор внешней распределенной нагрузки; $\overrightarrow{m}=m_j{\overrightarrow{i}}_j$ – вектор внешнего распределенного момента, ${\overrightarrow{q}}_{è}$ – сила инерции, ${\overrightarrow{m}}_{è}$ – инерционный момент. Здесь необходимо отметить, что инерционная сила и момент, в силу сохранения массы элементарного объема, зависят только от ускорения, поэтому в формуле (7) сила инерции

${\overrightarrow{q}}_{è}=-\frac{\rho h\ddot{\overrightarrow{U}}}{\left(1+{\epsilon }_1\right)\left(1+{\epsilon }_2\right)}$,

а в (8)

${\overrightarrow{m}}_{è}=-\frac{\rho h^3\left({\ddot{\Omega }}_1{\overrightarrow{e}}_1^{*}+{\ddot{\Omega }}_2{\overrightarrow{e}}_2^{*}\right)}{12\left(1+{\epsilon }_1\right)\left(1+{\epsilon }_2\right)}$,

где ${\ddot{\Omega }}_{\mathrm{1,2}}$ – угловые ускорения вокруг главный осей (точки обозначают дифференцирование по времени t).

При осесимметричном деформировании оболочки вращения (рис. 2) координатная сетка остается ортогональной, т.е. параметр сдвига χ = 0. Введем в рассмотрение цилиндрическую систему координат с ортами

$\begin{array}{c}{\overrightarrow{i}}_r=\cos \phi {\overrightarrow{i}}_1+\sin \phi {\overrightarrow{i}}_2,\\ {\overrightarrow{i}}_{\phi }=-\sin \phi {\overrightarrow{i}}_1+\cos \phi {\overrightarrow{i}}_2,\\ {\overrightarrow{i}}_z={\overrightarrow{i}}_3.\end{array}$ (9)

Радиус-вектор срединной поверхности будет иметь следующий вид:

$\overrightarrow{r}(s,\phi )=r\left(s\right){\overrightarrow{i}}_r+z\left(s\right){\overrightarrow{i}}_z,$ (10)

где r(s), z(s) – параметрические уравнения меридиана оболочки.

Рис. 2. Осесимметричная оболочка вращения с жидкостью.

Введем в рассмотрение безразмерные величины следующим образом:

$\overline{s}=\frac{s}{\mathcal{l}}, \overline{h}=\frac{h}{\mathcal{l}}, \overline{r}=\frac{r}{\mathcal{l}}, \overline{z}=\frac{z}{\mathcal{l}}, \overline{U}=\frac{U}{\mathcal{l}},$

$\overline{T}=\frac{\left(1-{\nu }^2\right)}{E\overline{h}\mathcal{l}}T, \overline{M}=\frac{12\left(1-{\nu }^2\right)}{E{\overline{h}}^2{\mathcal{l}}^2}M,$  (11)

где $\mathcal{l}$ – характерный геометрический размер оболочки (например, длина меридиана, радиус), $\nu =\sqrt{{\nu }_{12}{\nu }_{21}}$, $E=\sqrt{E_1{E}_2}$. Введем безразмерный параметр длины меридиана ξ, т.е. s = s(ξ). Определим параметры Ламе следующими соотношениями: A₁ = r, A₂ = s_,ξ, и dα₁ = dφ, dα₂ = dξ, здесь и далее нижний индекс после запятой означает дифференцирование по этой переменной.

Пропустим промежуточные выкладки. Разрешающая система 6 геометрически нелинейных дифференциальных уравнений первого порядка относительно 6 функций – ${\overline{U}}_r,{\overline{U}}_z,\gamma ,{\overline{T}}_{2r},{\overline{T}}_{2z},{\overline{M}}_{2\phi }$, описывающих динамическое напряженно-деформированное состояние осесимметричной ортотропной оболочки при больших продольных деформациях, перемещениях и поворотах, с учетом поперечного сдвига имеет следующий вид:

1) $\frac{d{\overline{U}}_r}{d\xi }=\left(1+{\epsilon }_2\right)\left({\overline{d}}_r+{\overline{d}}_z\theta \right)-{\overline{r}}_{,\xi },$

2) $\frac{d{\overline{U}}_z}{d\xi }=\left(1+{\epsilon }_2\right)\left({\overline{d}}_z-{\overline{d}}_r\theta \right)-{\overline{z}}_{,\xi },$                               (12)

3) $\frac{d\gamma }{d\xi }=-\frac{{\overline{s}}_{,\xi }}{\overline{h}{f}_h^3}\sqrt{\frac{E_1}{E_2}}{\overline{M}}_{2\phi }-{\nu }_{12}{\overline{s}}_{,\xi }\Delta {\overline{k}}_1,$

$\Delta {\overline{k}}_1=\frac{1}{{\overline{s}}_{,\xi }\overline{r}}\left[{\overline{z}}_{,\xi }\left(\cos \gamma -1\right)+{\overline{r}}_{,\xi }\sin \gamma \right], \Delta {\overline{k}}_2=\frac{{\gamma }_{,\xi }}{{\overline{s}}_{,\xi }};$              (13)

4) $\frac{d{\overline{T}}_{2r}}{d\xi }=-A{\overline{T}}_{2r}+\frac{{\overline{s}}_{,\xi }}{\overline{r}}B{\overline{T}}_{1\phi }-C\frac{{\overline{s}}_{,\xi }\left(1+{\epsilon }_2\right)}{\overline{h}}{q}_r+D{\ddot{\overline{U}}}_r,$

5) $\frac{d{\overline{T}}_{2z}}{d\xi }=-A{\overline{T}}_{2z}-C\frac{{\overline{s}}_{,\xi }\left(1+{\epsilon }_2\right)}{\overline{h}}{q}_z+D{\ddot{\overline{U}}}_z,$                  (14)

6) $\begin{array}{l}\frac{d{\overline{M}}_{2\phi }}{d\xi }=-A{\overline{M}}_{2\phi }-\frac{{\overline{r}}_{,\xi }}{\overline{r}}B{\overline{M}}_{1s}-\\ -\frac{12}{\overline{h}}\left(1+{\epsilon }_2\right)\left({\overline{T}}_{2r}{\overline{d}}_z-{\overline{T}}_{2z}{\overline{d}}_r\right)-D\overline{h}\ddot{\gamma },\end{array}$                       (15)

дополнительные выражения и обозначения:

$$\begin{gathered} {\overline{d}}_r=\left({\overline{r}}_{,\xi }\cos \gamma -{\overline{z}}_{,\xi }\sin \gamma \right), \\ {\overline{d}}_z=\left({\overline{r}}_{,\xi }\sin \gamma +{\overline{z}}_{,\xi }\cos \gamma \right), \\ \theta =\frac{{\overline{d}}_z{\overline{T}}_{2r}-{\overline{d}}_r{\overline{T}}_{2z}}{\kappa G_{23}{\overline{s}}_{,\xi }{f}_{h}C}, A=\left(\frac{{\overline{r}}_{,\xi }}{\overline{r}}+\frac{{\epsilon }_{\mathrm{1,}\xi }}{\left(1+{\epsilon }_1\right)}\right), \\ {\epsilon }_{\mathrm{1,}\xi }=\left(\frac{{\overline{r}}_{,\xi }}{{\overline{r}}^2}{\overline{U}}_r-\frac{1}{\overline{r}}\frac{d{\overline{U}}_r}{d\xi }\right), B=\frac{\left(1+{\epsilon }_2\right)}{\left(1+{\epsilon }_1\right)}, \\ C=\frac{{\displaystyle 1-{\nu }_{12}{\nu }_{21}}}{{\displaystyle \sqrt{E_1{E}_2}}}, D=C\frac{{\displaystyle {\overline{s}}_{,\xi }\rho {\mathcal{l}}^2}}{{\displaystyle \left(1+{\epsilon }_1\right)}}, \\ {\epsilon }_1=\frac{1}{\overline{r}}{\overline{U}}_r, {\epsilon }_2=\exp \left({\widehat{\epsilon }}_2\right)-\mathrm{1,} \end{gathered}$$

$$\begin{gathered} {\widehat{\epsilon }}_2=\sqrt{\frac{E_1}{E_2}}\frac{{\overline{T}}_{2r}{\overline{d}}_r+{\overline{T}}_{2z}{\overline{d}}_z}{{\overline{s}}_{,\xi }{f}_h\left({\widehat{\epsilon }}_2\right)}-{\nu }_{12}{\widehat{\epsilon }}_1, \\ {f}_h\left({\widehat{\epsilon }}_2\right)=\exp \left[\frac{{\nu }_{12}{\nu }_{23}+{\nu }_{13}}{{\nu }_{12}{\nu }_{21}-1}{\widehat{\epsilon }}_1+\frac{{\nu }_{21}{\nu }_{13}+{\nu }_{23}}{{\nu }_{12}{\nu }_{21}-1}{\widehat{\epsilon }}_2\right], \\ {\widehat{\epsilon }}_1=\ln \left(1+{\epsilon }_1\right), \\ {\overline{T}}_{1\phi }=\sqrt{\frac{E_1}{E_2}}{f}_h\left({\widehat{\epsilon }}_1+{\nu }_{21}{\widehat{\epsilon }}_2\right), \end{gathered}$$

${\overline{M}}_{1s}=\sqrt{\frac{E_1}{E_2}}\overline{h}{f}_h^3\left(\Delta {\overline{k}}_1+{\nu }_{21}\Delta {\overline{k}}_2\right),$  (16)

где f_h = h^* / h – функция изменения толщины оболочки при деформировании, которая вычисляется итерационно.

Рассмотрим расчет малых колебаний осесимметричного бака с идеальной несжимаемой жидкостью. Для такой модели жидкости ее малые перемещения определяются потенциалом перемещений φ [4], а перемещения стенки бака определяются системой дифференциальных уравнений движения осесимметричной оболочки вращения (12)–(15), которые в сокращенном виде можно записать следующим образом:

$\frac{dX}{d\xi }=F\left(\xi ,X,\ddot{X}\right),$ (17)

где $X\left(\xi ,t\right)={\left\{\begin{array}{cccccc}{U}_r& U_z& \gamma & T_{2r}& T_{2z}& M_{2\phi }\end{array}\right\}}^T$ – вектор разрешающих функций. В случае малых колебаний решение разыскивается в следующем виде:

$X\left(\xi ,t\right)=\Delta X\left(\xi \right)\exp \left(i\omega t\right),$ (18)

тогда, подставляя решение (18) в (17), линеаризуя и вычитая исходное равновесное состояние, получим уравнение для амплитуд малых колебаний:

$\frac{d\Delta X}{d\xi }=\left[\frac{\partial F}{\partial X}-{\omega }^2\frac{\partial F}{\partial \ddot{X}}\right]\Delta X.$ (19)

В рамках допущений для потенциала малых перемещений жидкости φ получим краевую задачу 4:

∆φ = 0 – в объеме жидкости, (20)

φ = 0 – на свободной поверхности жидкости, (21)

∂φ / ∂n = 0 – на оси симметрии и/или неподвижной части бака, (22)

$\overrightarrow{U}\overrightarrow{n}=\partial \phi \text{/}\partial n$, ${\overrightarrow{T}}_2\overrightarrow{n}=-{\rho }_{\ae }\phi {\omega }^2$ – на смоченной части оболочки, (23)

где $\overrightarrow{n}$ – внешняя нормаль.

Для аппроксимации производной по координатам в уравнении применяется шаблон центральной разности либо интерполяционный многочлен Лагранжа по четырем точкам для повышения точности аппроксимации при малом числе разбиений меридиана [5].

Для решения краевой задачи (20)–(23) применим метод конечных разностей, а для генерирования весовых коэффициентов разностных схем на произвольном трафарете будем использовать радиальные базисные функции (РБФ). В англоязычной литературе такой подход называется Radial Basis Function Finite Difference method (RBF-FD). В данной работе используется полигармоническая РБФ [6–8]:

ϕ(r) – r^2m ln(r), (24)

где m – степень четной полигармонической РБФ.

Использование РБФ позволяет вычислять весовые коэффициенты конечных разностей на произвольной (нерегулярной) сетке, имеющей сгущение там, где это требуется (например, в области взаимодействия жидкости и оболочки), а в других местах иметь разреженную структуру для экономии ресурсов ЭВМ.

Быстрый алгоритм генерирования нерегулярной сетки узлов в прямоугольной области предложен в [9]. Этот алгоритм был слегка модифицирован для генерирования сетки из предварительно дискретизированной выпуклой граничной области с произвольной дискретизацией. Примеры результата работы этого алгоритма приведены на рис. 3.

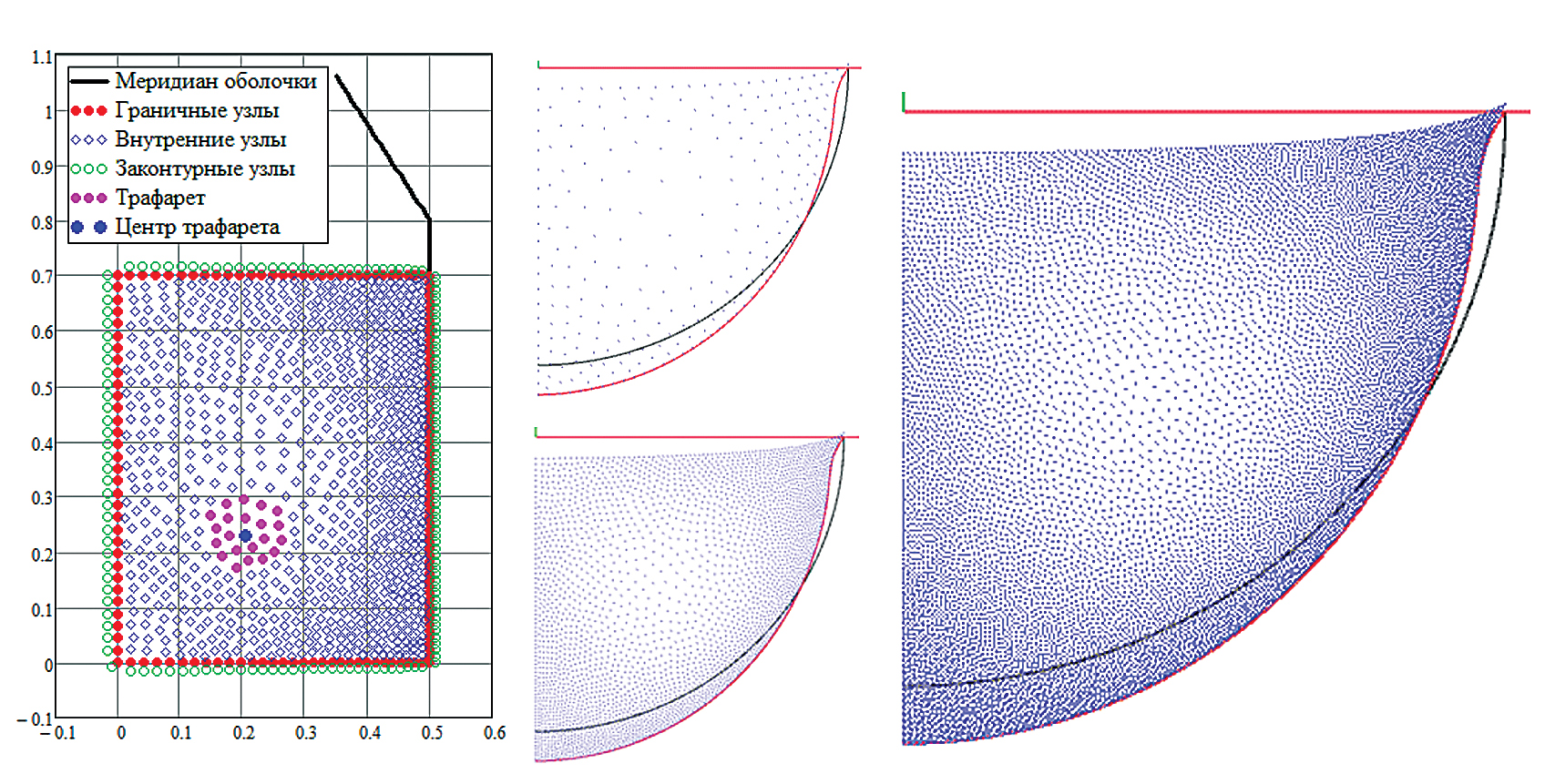

Рис. 3. Примеры заполнения расчетной области узлами.

На рис. 3 кроме граничных и внутренних точек области показаны законтурные (вспомогательные) узлы (в англ. ghost nodes). Они вводятся для уравнивания числа уравнений и неизвестных. Таким образом, уравнение ∆φ = 0 должно выполняться во всех узлах границы и внутренней области, а законтурные узлы участвуют в формировании трафаретов конечных разностей. На рис. 3 приведен пример трафарета, составленного из 22 точек. Такие трафареты строятся для каждого узла контура и внутри области, и по ним вычисляются весовые коэффициенты конечных разностной аппроксимации требуемых производных.

Рассмотрим алгоритм вычисления весовых коэффициентов для разностных схем. Интерполяционный сплайн на основе РБФ записывается в стандартном виде с дополнительным полиномом первой степени [10], гарантирующим уникальность решения [6], а также условиями ортогональности весовых коэффициентов следующим образом:

$S\left(x,y\right)=\sum _{k=1}^n{\lambda }_k\varphi \left(x-x_k,y-y_k\right)+{\gamma }_1+{\gamma }_{2}x+{\gamma }_{3}y,$

$\sum _{k=1}^n{\lambda }_k=\sum _{k=1}^n{\lambda }_k{x}_k=\sum _{k=1}^n{\lambda }_k{y}_k=\mathrm{0,}$ (25)

где r_k = (x_k, y_k) – узлы интерполяции, n – число узлов интерполяции, λ_k – весовые коэффициенты РБФ, γ_{1, 2, 3} – коэффициенты дополнительного многочлена. Сплайн (25) может быть расширен до пространственного случая, а также до произвольного количества размерностей.

Пусть интерполируемая функция имеет узловые значения f_k, тогда из СЛАУ (25) для определения весовых коэффициентов будет иметь вид:

$\underset{\left[A\right]}{\underbracket{\left[\begin{array}{ccccccc}\varphi \left({\overrightarrow{r}}_1-{\overrightarrow{r}}_1\right)& \varphi \left({\overrightarrow{r}}_1-{\overrightarrow{r}}_2\right)& \mathrm{...}& \varphi \left({\overrightarrow{r}}_1-{\overrightarrow{r}}_n\right)& 1& x_1& y_1\\ \varphi \left({\overrightarrow{r}}_2-{\overrightarrow{r}}_1\right)& \varphi \left({\overrightarrow{r}}_2-{\overrightarrow{r}}_2\right)& \mathrm{...}& \varphi \left({\overrightarrow{r}}_2-{\overrightarrow{r}}_n\right)& 1& x_2& y_2\\ \mathrm{...}& \mathrm{...}& \mathrm{...}& \mathrm{...}& \mathrm{...}& \mathrm{...}& \mathrm{...}\\ \varphi \left({\overrightarrow{r}}_n-{\overrightarrow{r}}_1\right)& \varphi \left({\overrightarrow{r}}_n-{\overrightarrow{r}}_2\right)& \mathrm{...}& \varphi \left({\overrightarrow{r}}_n-{\overrightarrow{r}}_n\right)& 1& x_n& y_n\\ 1& 1& \mathrm{...}& 1& 0& 0& 0\\ x_1& x_2& \mathrm{...}& x_n& 0& 0& 0\\ y_1& y_2& \mathrm{...}& y_n& 0& 0& 0\end{array}\right]}}$ $\left\{\begin{array}{c}{\lambda }_1\\ {\lambda }_2\\ \mathrm{...}\\ {\lambda }_n\\ {\gamma }_1\\ {\gamma }_2\\ {\gamma }_3\end{array}\right\}=\left\{\begin{array}{c}{f}_1\\ f_2\\ \mathrm{...}\\ f_n\\ 0\\ 0\\ 0\end{array}\right\}.$  (26)

СЛАУ (26) имеет уникальное решение, если узлы интерполяции не повторяются (это условие обеспечивается генератором распределения узлов), а ее матрица [A] не меняет свой вид при аппроксимации произвольного дифференциального оператора L [10], что легко показать. СЛАУ для определения весовых коэффициентов w_j разложения дифференциальной оператора по узловым значениям функции f_j, в которой матрица совпадает с (26):

$\left[A\right]\cdot \left\{\begin{array}{c}{w}_1\\ w_2\\ \mathrm{...}\\ w_n\\ w_{n+1}\\ w_{n+2}\\ w_{n+3}\end{array}\right\}={\left.\left\{\begin{array}{c}L\varphi \left(x-x_1,y-y_1\right)\\ L\varphi \left(x-x_2,y-y_2\right)\\ \mathrm{...}\\ L\varphi \left(x-x_n,y-y_n\right)\\ L1\\ Lx\\ Ly\end{array}\right\}\right|}_{\begin{array}{l}x\text{ = }{x}_c\\ y\text{ = }{y}_c\end{array}}.$ (27)

Расчетная область, занятая жидкостью, разбивалась неравномерной сеткой, имеющей сгущение на границах и разреженность внутри (рис. 3). Это дает существенную экономию размерности задачи и незначительно сказывается на точности решения. Алгоритм решения уравнений ортотропной осесимметричной оболочки совместно с жидкостью добавлен в функциональные возможности программы DARSYS [5].

Рассмотрим несколько примеров расчета статического деформирования. Цилиндрической оболочки под действием внутреннего распределенного давления P (рис. 4). Радиус R = 0.5 м, толщина h = 0.02 м, высота Н = 0.7 м, модуль упругости материала E = 2 ∙ 10⁷ Па, коэффициент Пуассона v = 0.3.

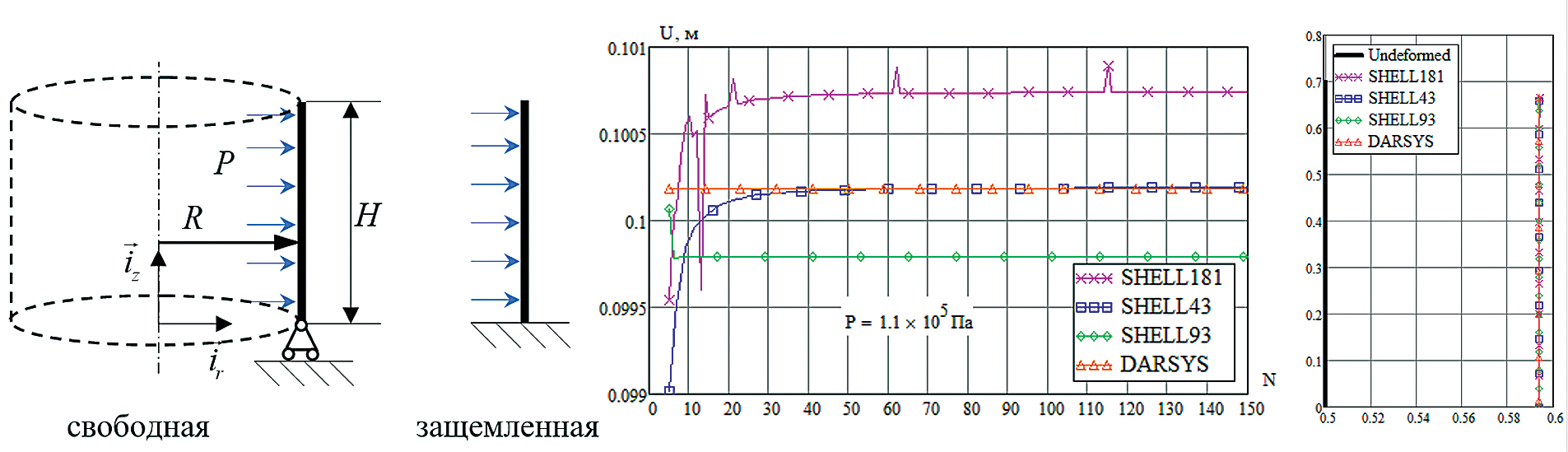

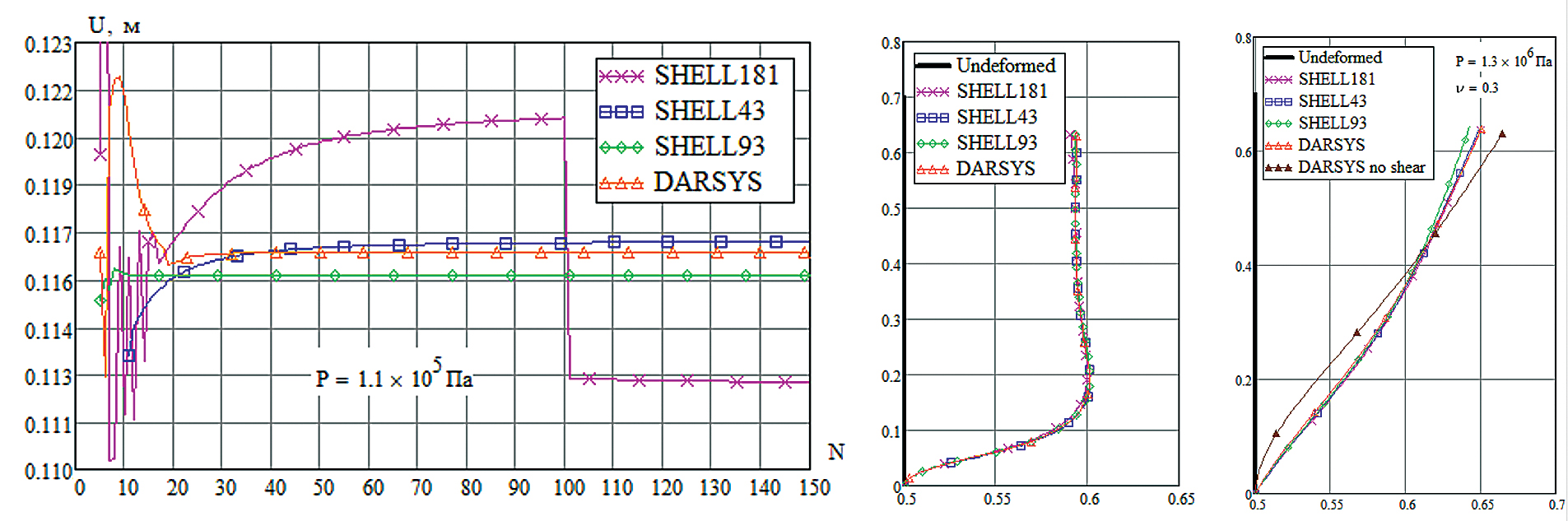

Рис. 4. Цилиндрическая оболочка. Результаты расчета.

На рис. 4 приведены зависимости полного перемещения верхней точки меридиана от числа разбиений, а также деформированные конфигурации, рассчитанные в ANSYS разными конечными элементами и по формулам (12)–(16) в DARSYS при значении давления P = 1.1 ∙ 10⁵ Па при свободном опирании и с защемленным основанием на рис. 5. Кроме того, на рис. 5 показаны деформированные конфигурации меридиана с h = 0.2 м, чтобы показать влияние учета поперечного сдвига.

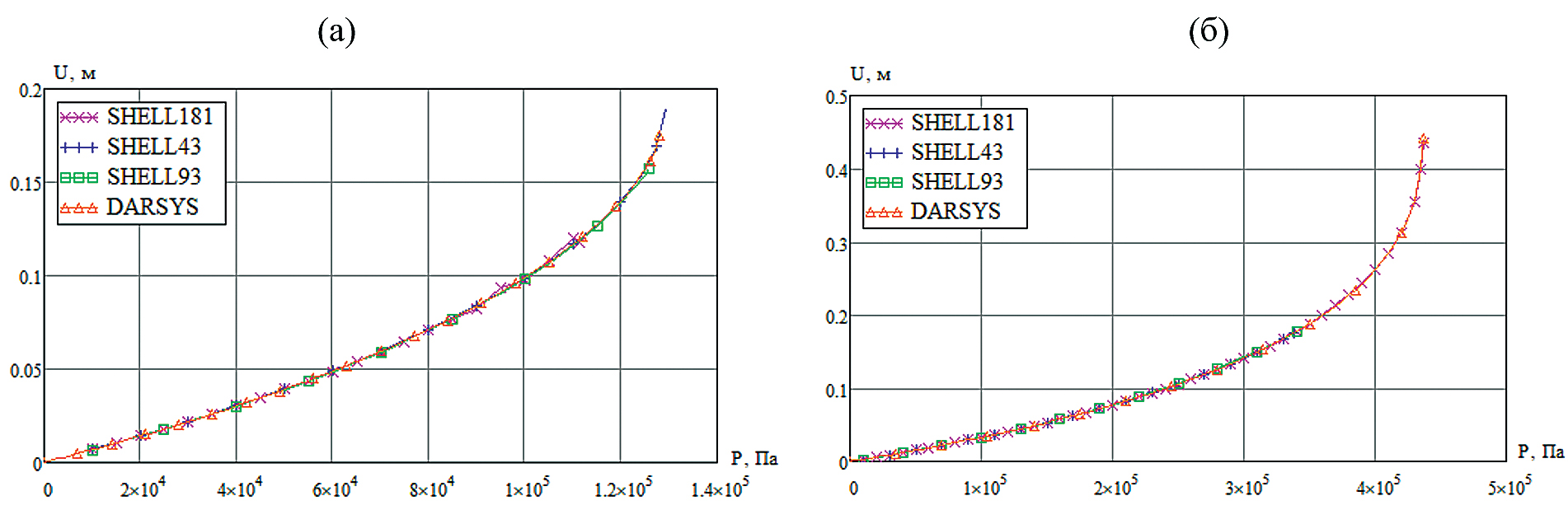

Рис. 5. Защемленная цилиндрическая оболочка. Результаты расчета.

Рассмотрим задачу о деформировании эллиптической оболочки с полуосями α = 0.4 м, b = 2a под действием внутреннего давления P (рис. 6). Толщина и материал взяты из предыдущего примера. На рис. 6 приведены зависимости полного перемещения точки меридиана, лежащей на малой полуоси ${\overrightarrow{i}}_r$ (ξ = 0) от числа разбиений, рассчитанные в ANSYS и по формулам (12)–(16) при значении давления P = 3.3 ∙ 10⁵ Па и деформированная конфигурация. Из рисунков видно, что результаты хорошо согласуются.

Рис. 6. Эллиптическая оболочка. Результаты расчета.

На рис. 7 приведены зависимости перемещения от давления для цилиндрической (слева) и эллиптической (справа) оболочки. Нелинейность обусловлена использованием логарифмической деформации в качестве меры, а также эффектом утонения оболочки.

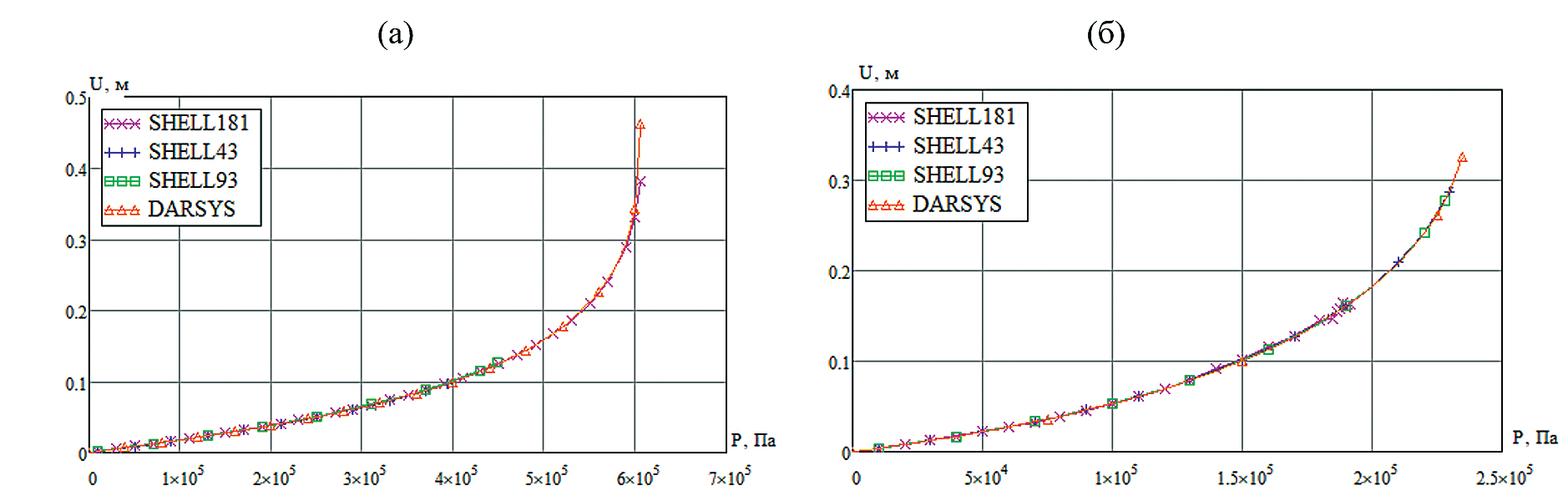

Рис. 7. Цилиндрическая (а) и эллиптическая (б) оболочки, зависимость перемещения от давления.

Рассмотрим задачу о деформировании конической оболочки под действием внутреннего распределенного давления P, радиус окружности дна R = 0.5 м, угол конуса φ = π / 6 (рис. 8), толщину и параметры материала взяты из предыдущих примеров. На рис. 8 приведена деформированная конфигурация и зависимости полного перемещения вершины конуса (ξ = 0) от числа разбиений, рассчитанные в ANSYS и по формулам (12)–(16) при значении давления P = 3.5 ∙ 10⁵ Па.

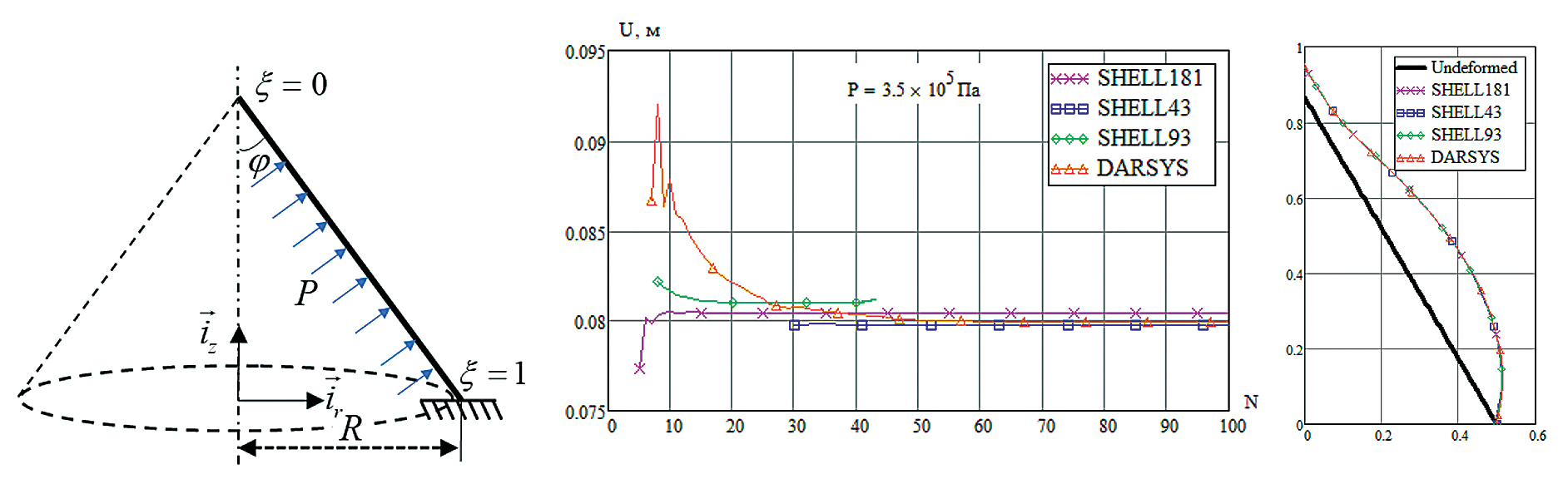

Рис. 8. Коническая оболочка. Результаты расчета.

Рассмотрим задачу о деформировании составной оболочки (рис. 9) под действием внутреннего распределенного давления P, радиус цилиндра R = 0.5 м, высота цилиндра H = 0.8 м, длина образующей конуса L = 0.3 м, φ = π / 6, толщина и материал взяты из предыдущих примеров. На рис. 9 приведена деформированная конфигурация и зависимости полного перемещения верхней точки меридиана составной оболочки (ξ = 0) от числа разбиений, рассчитанные в ANSYS и по формулам (12)–(16) при значении давления P = 1.8 ∙ 10⁵ Па. На рис. 10 представлены зависимости перемещения от давления для цилиндрической (а) и эллиптической (б) оболочки.

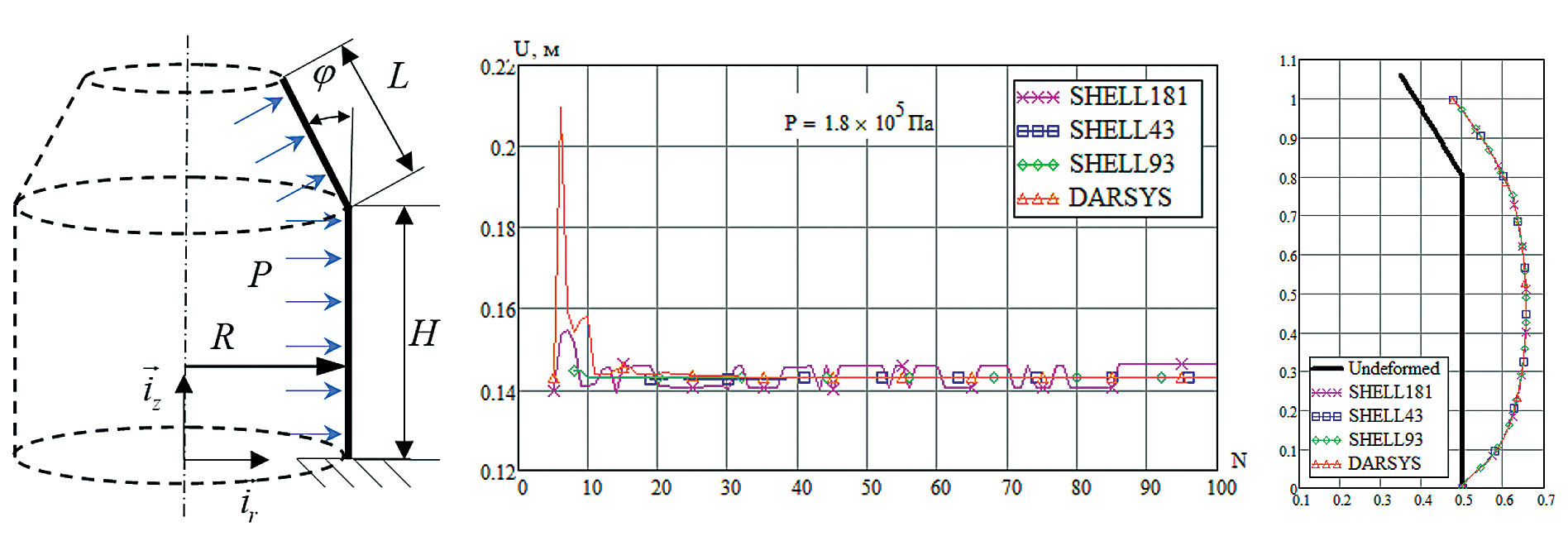

Рис. 9. Составная оболочка. Результаты расчета.

Рис. 10. Коническая (а) и составная (б) оболочки, зависимость перемещения от давления.

Рассмотрим тестовую задачу из статьи [11]: полусферический открытый бак заполнен водой, шарнирно закреплен по радиусу. Радиус R = 5.08 м, толщина 0.0254 м, модуль упругости Е = 7 ∙ 10¹⁰ Па, коэффициент Пуассона v = 0.3, плотность материала ρ = 2770 кг/м³.

В табл. 1 приведены три низшие частоты осесимметричных гидроупругих колебаний, рассчитанные различными методами в разных программах. Три первые столбца с частотами взяты из статьи [12], в которой нет информации о сходимости в зависимости от дискретизации модели. В табл. 1 в четвертом столбце приведены частоты, которые практически не меняются при увеличении числа конечных и граничных элементов, при расчете в программе В.Е. Левина [4] по МКЭ-МГЭ. В пятом столбце приведены частоты, рассчитанные в ANSYS Workbench 14.5 при ~50 разбиениях вдоль меридиана.

Таблица 1. Частоты колебаний полусферической оболочки с водой, Гц

Из табл. 1 видно, что расхождение в первой частоте между разными методами достигает 16%. Для анализа сходимости были проведены расчеты с разной дискретизацией модели. На рис. 11 приведены графики сходимости рассчитанных частот в ANSYS и по разработанной методике. Из рисунка видно, что графики пересекаются с ростом числа разбиений. Сходимости частот в ANSYS Workbench 14.5 (Shell181+Fluid80) получить не удалось, а частоты, рассчитанные по предлагаемой методике, имеют выраженную асимптотику при увеличении числа разбиений меридиана. На рис. 11б приведены зависимости низшей частоты от дискретизации меридиана для различных размеров трафарета конечных разностей n = 15, 22, 50 для степени полигармонической РБФ m = 2. Повышение степени m не приводит к существенным изменениям, как и увеличение размера трафарета n.

Рис. 11. Сходимость частот гидроупругих колебаний полусферической оболочки с водой.

В табл. 2 приведены частоты собственных колебаний составной оболочки из изотропного материала (рис. 9), заполненной водой до уровня 0.5 м. Были проведены расчеты частот собственных осесимметричных колебаний в программе [4] по МКЭ-МГЭ (~60 элементов), в ANSYS Workbench 14.5 моделировалась четверть модели с условиями симметрии (~119 тыс. элементов) и по предложенной методике в программе DARSYS (300 разбиений меридиана), результаты сведены в табл. 2.

Таблица 2. Частоты колебаний составной оболочки с водой, Гц

Из табл. 2 видно, что наибольшее различие приходится на низшую частоту и достигает 11%, с ростом номера тона разница падает до 0.5%. Уточнить результаты в ANSYS путем увеличения числа КЭ не удалось.

Рассмотрим тороидальный бак, наполовину заполненный водой, образующая окружность имеет радиус 0.5 м, внутренний радиус – 0.5 м, внешний – 1.5 м. Толщина оболочки 0.02 м, изотропный материал: модуль упругости E = 2 ∙ 10⁷ Па, коэффициент Пуассона v = 0.3, плотность ρ = 7850 кг/м³. Тор шарнирно закреплен по внешнему радиусу. На рис. 12 приведены частоты и формы колебаний, рассчитанные в программе [4] (140 КЭ, 140 ГЭ вдоль меридиана) и по предлагаемой методике в программе DARSYS [5] (140 разбиений меридиана, m = 2, n = 22). В табл. 3 приведено сравнение первых 6 частот осесимметричных колебаний. Из табл. 3 видно, что частоты хорошо согласуются между собой.

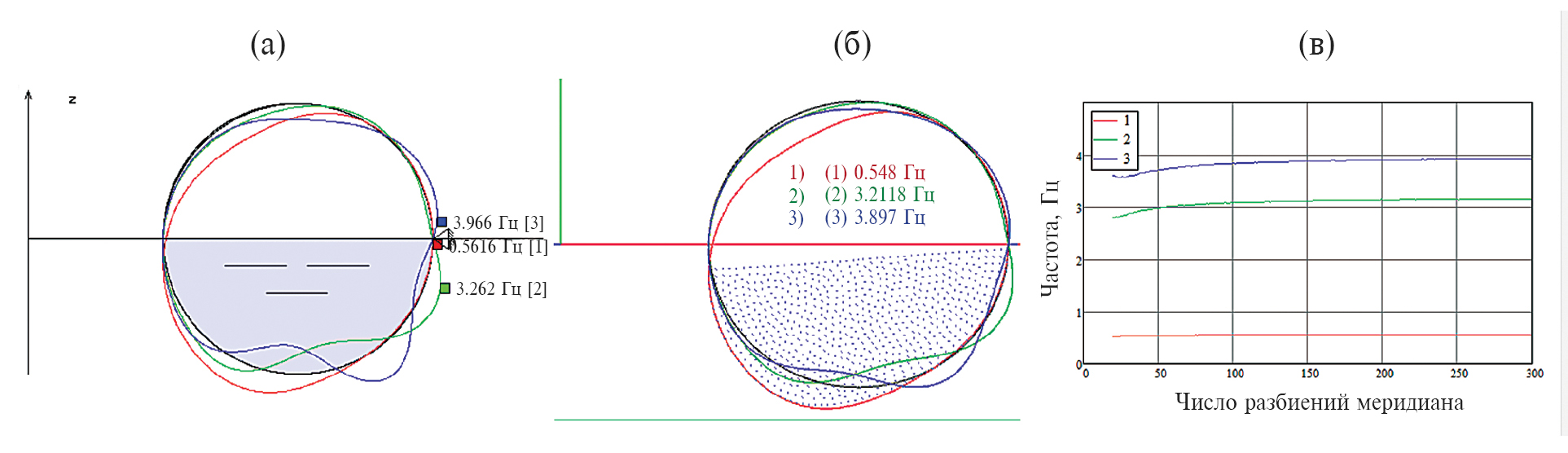

Рис. 12. Формы колебаний тороидального бака (МКЭ-МГЭ [4] (а), DARSYS (б), сходимость частот (в)).

Таблица 3. Частоты колебаний тороидального бака с водой, Гц

На рис. 12 приведены зависимости 3 низших частот от числа разбиений меридиана, рассчитанные в DARSYS. Из рис. 12 видно, что частоты стремятся к горизонтальным прямым с ростом числа разбиений без заметных осцилляций.

Предложенная методика расчета имеет перспективы развития, она будет применена для расчета оболочек в общей пространственной постановке на основе разработанных уравнений. Использование разрешающих функций в глобальной системе координат, в т.ч. вектора Эйлера для описания поворотов, позволяет достаточно просто проводить стыковку участков / областей. В будущем будет применен метод отложенной коррекции, который позволяет уточнить решение и получить непосредственную оценку достигнутой точности.
