Износостойкость никелевых композиционных покрытий с микронными и субмикронными частицами SiC

Полный текст

Введение

Электроосажденные композиционные покрытия состоят из металлической или сплавной матрицы, содержащей дисперсные частицы второй фазы¹ [1]. Эти частицы могут быть твердыми оксидными или карбидными, такими как Al₂O₃, SiC, TiO₂, WC, SiO₂ или алмаз; твердым смазочным материалом для улучшения сопротивления износу и/или снижения трения [2; 3], таким как графит или MoS₂. Композиционные покрытия, полученные методом электролиза и содержащие частицы микронного размера, используются как износостойкие покрытия. Например, Ni-SiC используется в производстве автомобильных и тракторных двигателей [4; 5]. С увеличением доступности наночастиц возрастает интерес к их электролитическому осаждению, так как процесс электролиза относится к «холодным» методам нанесения покрытия, не вызывающим термическую деформацию деталей. Основными трудностями при осаждении композиционных покрытий с наночастицами являются получение достаточного количества частиц в покрытии и избегание агломерации частиц, находящихся в растворах для покрытия [6].

В данной работе исследуется электролитическое получение композиционных покрытий на основе никелевой матрицы с микрон и субмикронных частиц карбида кремния (SiC) из растворов никеля Уоттса, рассматривается сопротивление износу скольжения таких композиционных покрытий, как никель.

Исследуется влияние размера частиц и их количества в покрывающем растворе на количество частиц, которые будут депонированы вместе. В статье представлены результаты этого процесса и модель, основанная на плотности частиц.

Рассматривается влияние размера частиц на процесс кодепонирования микрон и субмикронных частиц неброуновского типа. Обсуждается влияние кодепонированных субмикронных частиц на сопротивление износу композиционных покрытий Ni-SiC.

Цель исследования заключается в глубоком анализе влияния размера и количества частиц, присутствующих в покрывающем растворе, на объем закодированных частиц. Также выяснено, как размер частиц влияет на процесс кодирования неброуновских частиц.

Обзор литературы

Исходные никель-фосфорные покрытия характеризуются относительно низким уровнем механических свойств и микротвердости, которая составляет от 400 до 500 HV. Однако, согласно проведенным исследованиям [7–9], добавление карбидов, нитридов или оксидов переходных металлов в состав покрытия приводит к повышению его твердости до 800 HV [10–12]. В работах [13–15] объясняется, что данный эффект возникает при добавлении дополнительных присадок в никелевое покрытие, так как частицы закрепляются на границах уже существующих зерен и объемов [16; 17]. Содержание фосфора (до 7 %) в исходном состоянии существенно влияет на пластичность и прочность покрытия. Дальнейшее увеличение концентрации фосфора приводит к незначительным изменениям. Аналогичные результаты были получены в исследовании [18]. В указанных исследованиях за основу было взято добавление 2 г/л фосфористой кислоты, что привело к кратному повышению такого показателя качества покрытия, как твердость. Причем, если брать во внимание количество фосфора непосредственно в электролите, было определено, что при достижении показателя в 10 г/л фосфор никак не влияет на показатель твердости наносимого покрытия [19; 20].

Рассматривая параметры никелевого покрытия без добавок и наполнителей, узнали [21], что его модуль упругости может достигать порядка 210 ГПа. Однако проведенные исследования и результаты научных трудов ведущих ученых в области покрытий и методов их нанесения не дают четкого понимания о влиянии на сплав добавления 3–6 массовых процента фосфора, при этом известно, что 9 массовых процента фосфора в сплаве дают хорошие предпосылки для повышения модуля упругости до 210 ГПа.

Проведя анализ перечня научных работ, выявили, что при использовании карбида кремния в качестве наполнителя в составе наносимого сплава модуль упругости достигает значения до 230 ГПа.

Рассматривая отдельным аспектом карбид титана в работе², обосновали его крайне экстремальный характер в ходе поднятия уровня твердости покрытия. Так, при показателе в 1,5 г/л твердость покрытия может составлять 593 HV. Если содержание присадки увеличивается до 2,0 г/л, то твердость снижается. Эту зависимость авторы объясняют влиянием дисперсионного упрочнения, поскольку происходит образование сегрегаций, что негативно сказывается на качестве формируемого покрытия.

В соответствии с результатами исследователей³, ввиду относительно высокой плотности дислокаций и их геометрических показателей, различные фазовые границы более эффективно препятствуют движению дислокаций. Образование кристаллов никеля может вызвать сжатие объема, что приводит к возникновению внутренних напряжений и трещин, влияющих на значения микротвердости. В работе⁴ приводится аргумент в пользу того, что введение в покрытие упрочняющей фазы способствует укреплению структуры и созданию препятствий для дислокационного движения. Результаты исследования [22] уточняют эту гипотезу, указывая на наличие тесной взаимосвязи между концентрацией второй фазы, микротвердостью и, как следствие, износостойкостью покрытий.

Однако в открытых источниках нет данных, четко связывающих размер и концентрацию наполнителей второй фазы композитных покрытий с их износостойкостью.

Материалы и методы

Для осаждения композиционных покрытий на основе никеля и содержащих SiC использовался стандартный электролит никелирования. Состав электролита приведен в таблице 1.



Таблица 1. Электролит для получения композиционных покрытий

Table 1. Electrolyte for the production of composite coatings

Компонент / Component	Концентрация, г/л / Concentration, g/l	Назначение компонента / The purpose of the component
NiSO4×7H2O	250	Основная соль, поставщик ионов никеля / Basic salt, supplier of nickel ions
NiCl2×6H2O	50	Депассиватор анода / Anode Depassivator
H3BO3	50	Буферная добавка / Buffer additive





Режимы нанесения покрытия были выбраны из условия получения максимальной адгезии его к основе и составили рh ÷ 3,8. Температура электролита – 50 °С. Плотность тока – 2 А/дм². Время осаждения покрытия – 75 мин. Обеспечение седиментационной устойчивости электролита – магнитное перемешивание. Катод – латунь площадью 12 см². Анод – никель площадью 12 см².

Характеристика частиц наполнителя композиционного покрытия на основе никелевой матрицы представлена в таблице 2.





Таблица 2. Характеристика наполнителя никелевой матрицы в электролите

Table 2. Characteristics of the filler of the nickel matrix in the electrolyte

Плотность частиц ns, частиц/м3 / Particle density ns, particles/m3	Концентрация частиц, г/л / Concentration, g/l	Диаметр частиц, мкм / Particle diameter, mm
5×1012 1013 1014 5×1014 5×1014 1015 1016 5×1016 1017 5×1017 5×1018	1,04 2,10 20,80 104,00 0,28 0,57 5,71 0,56 57,10 5,62 56,20	5 5 5 5 0,7 0,7 0,7 0,3 0,7 0,3 0,3



У каждого из растворов для нанесения покрытия рассчитали численную плотность частиц, n_s (табл. 2), исходя из предположения, что частицы являются монодисперсными и сферическими. Концентрация частиц в растворах для нанесения покрытия варьировалась от 0,28 до 104 г/л. Каждый раствор для нанесения покрытия перемешивали магнитным перемешиванием в течение 24 ч, а затем ультразвуковым перемешиванием в течение 30 мин непосредственно перед нанесением гальванического покрытия. Электроосаждение осуществлялось на вертикальных электродах, а раствор для нанесения покрытия перемешивали во время электроосаждения магнитной мешалкой.

После нанесения покрытия образцы были вырезаны и залиты эпоксидной смолой. Металлографические шлифы для наблюдения были отшлифованы и отполированы без использования наждачной бумаги SiC, чтобы избежать шаржирования.

Количество частиц SiC, включающихся в покрытиях, оценивалось методом энергодисперсионной рентгеновской спектроскопии (EDX) на полированных поперечных сечениях.

Измерения микротвердости по Виккерсу (нагрузка 30 г) также проводились на этих полированных поперечных сечениях. Испытания на износ при однонаправленном и двунаправленном скольжении проводились на дисках с покрытием. Испытания на износ при однонаправленном скольжении шариком по диску проводились при нормальной нагрузке 10 Н и скорости скольжения 0,1 м/с. Количество оборотов диска составило 15 000. Испытания на износ с шариковым диском двунаправленного скольжения проводились при нормальной нагрузке 5 Н, частоте колебаний 10 Гц и амплитуде тангенциального смещения 500 мкм. Количество циклов составило 50 000. Все испытания на износ проводились на 10-миллиметровых корундовых шариках без смазки при температуре 22 °C. Коэффициент трения непрерывно регистрировался во время испытаний на износ. Объемные потери материала определялись методом лазерной профилометрии после завершения испытаний на износ.

Далее образцы очищали в этаноле с использованием ультразвукового перемешивания в течение 15 мин. Для сравнения однонаправленных и двунаправленных испытаний износ выражался как объемный коэффициент износа (см³/Нм). Этот коэффициент был рассчитан путем деления общей объемной потери износа на общее расстояние скольжения и приложенную нагрузку.

Результаты исследования

Количество совместно осажденного SiC показано на рисунке 1 для трех типов частиц SiC. Объемный процент совместно осажденного SiC в покрытиях растет с увеличением концентрации частиц в растворе для покрытия, что согласуется с литературой [23–25].

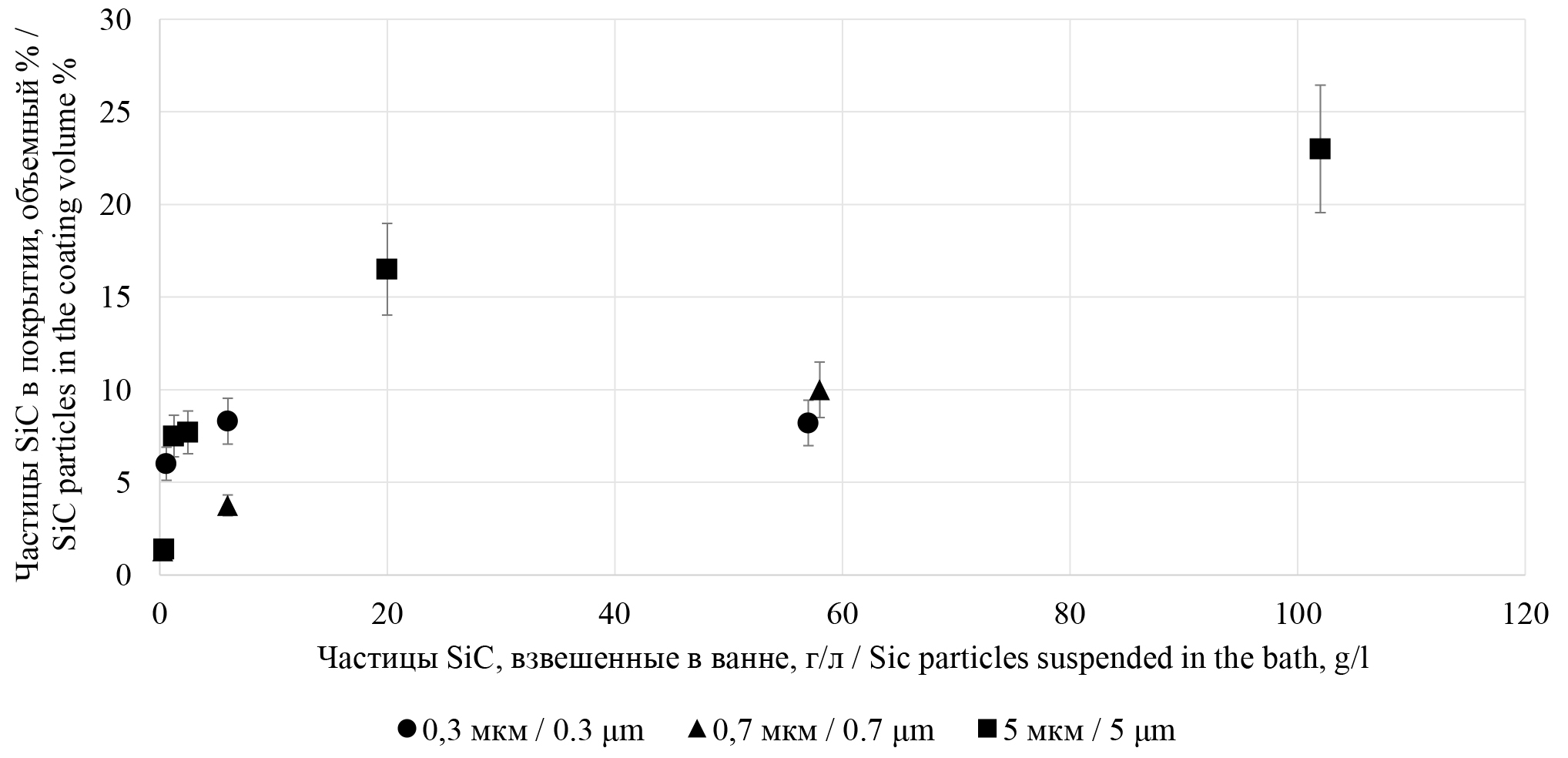

Рис. 1.  Объемный процент частиц SiC в композиционном гальваническом покрытии на основе никеля в зависимости от различной концентрации и размеров частиц SiC в растворах для нанесения покрытий

Fig. 1.  Volume percentage of SiC particles in nickel-based composite electroplating, depending on different concentrations and sizes of SiC particles in coating solutions

Источник: здесь и далее рисунки составлены авторами статьи.
Source: hereinafter in this article all figures are compiled by the authors of the article.



Наибольший объемный процент содержания SiC достигается при осаждении крупных частиц размером 5 мм. На ряду с этим авторы^[5] [26] считают, что разнородные фазовые границы более эффективно подавляют движение дислокаций за счет большей несовместимости деформаций и плотности геометрически необходимых дислокаций. Таким образом, наименьший объемный процент достигается при использовании частиц размером 0,7 мм. Совершенно неожиданно для частицы SiC размером 0,3 мм объемный процент оказался больше, чем частицы размером 0,7 мм. Причину авторы видят в различном состоянии поверхности этих частиц SiC, полученных от разных производителей. Другой причиной может быть повышенная агломерация частиц размером 0,3 мм в растворе для нанесения покрытия.

После проведения испытаний на одно- и двунаправленное скольжение композиционные покрытия состава Ni-SiC показывают следы износа черного цвета, которые имеют царапины, параллельные направлению движения. Для всех испытанных композитных покрытий Ni-SiC коэффициент трения составляет приблизительно 0,5 в течение первых нескольких циклов скольжения. После фазы обкатки коэффициент трения никелевых покрытий, содержащих включения 0,7 или 0,3 мкм частиц SiC, составляет приблизительно 0,29. Этот коэффициент трения ниже значения 0,34, наблюдаемого для никелевых покрытий, содержащих частицы SiC диаметром 5 мкм при сопоставимом объемном проценте совместно нанесенных частиц. С другой стороны, для каждого исследованного образца коэффициент трения возрастает с увеличением объемного процента частиц SiC в покрытиях приблизительно от 0,34 до 0,47 (в случае частиц SiC размером 5 мкм) и от 0,28 до 0,30 (в случае частиц размером 0,7 мкм).

Износ на композитных покрытиях Ni-SiC, содержащих частицы SiC различного размера, после скольжения по корундовым шарикам в одно- и двунаправленных испытаниях на износ показан на рисунках 2 и 3 соответственно. Объемный износ на чистых никелевых покрытиях и композитных покрытиях Ni-SiC в однонаправленных испытаниях на скольжение примерно на два порядка меньше, чем отмеченный в двунаправленных испытаниях на скольжение. Это соответствует данным по износу при скольжении на твердых керамических покрытиях, показывающих более низкую скорость износа при однонаправленных, чем при двунаправленных испытаниях на скольжение. При однонаправленном скольжении композитные никелевые покрытия, содержащие частицы SiC диаметром 5 мкм, обладают более низкой стойкостью к износу с увеличением количества SiC, по сравнению с чистыми никелевыми покрытиями (рис. 2).

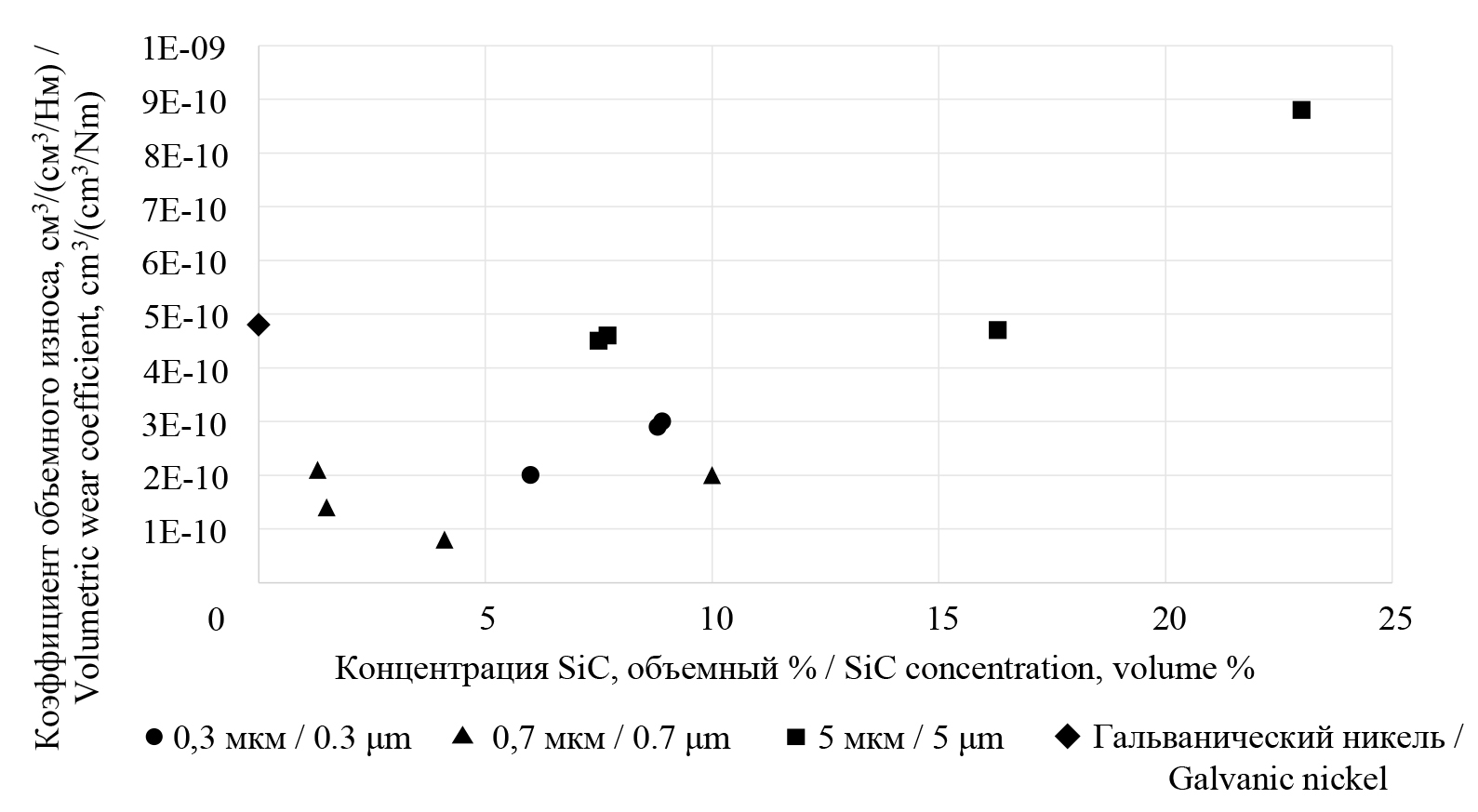

Рис. 2.  Коэффициент объемного износа при однонаправленном скольжении по чистому гальваническому никелю и по композиту, имеющему различное объемное содержание частиц SiC трех разных размеров

Fig. 2.  Volumetric wear coefficient for unidirectional sliding on pure galvanic nickel and on a composite containing different volumetric content of SiC particles of three different sizes



Напротив, композитные никелевые покрытия, содержащие частицы SiC диаметром 0,3 или 0,7 мкм, изнашиваются меньше в однонаправленных испытаниях на скольжение, чем чистый никель. Лучшие результаты достигаются при примерно 4 об. % частиц SiC диаметром 0,7 мкм. При двунаправленном скольжении объемный износ на всех композитных покрытиях Ni-SiC ниже, чем износ, измеренный на чистых никелевых покрытиях, электроосажденных при аналогичных условиях (рис. 3).

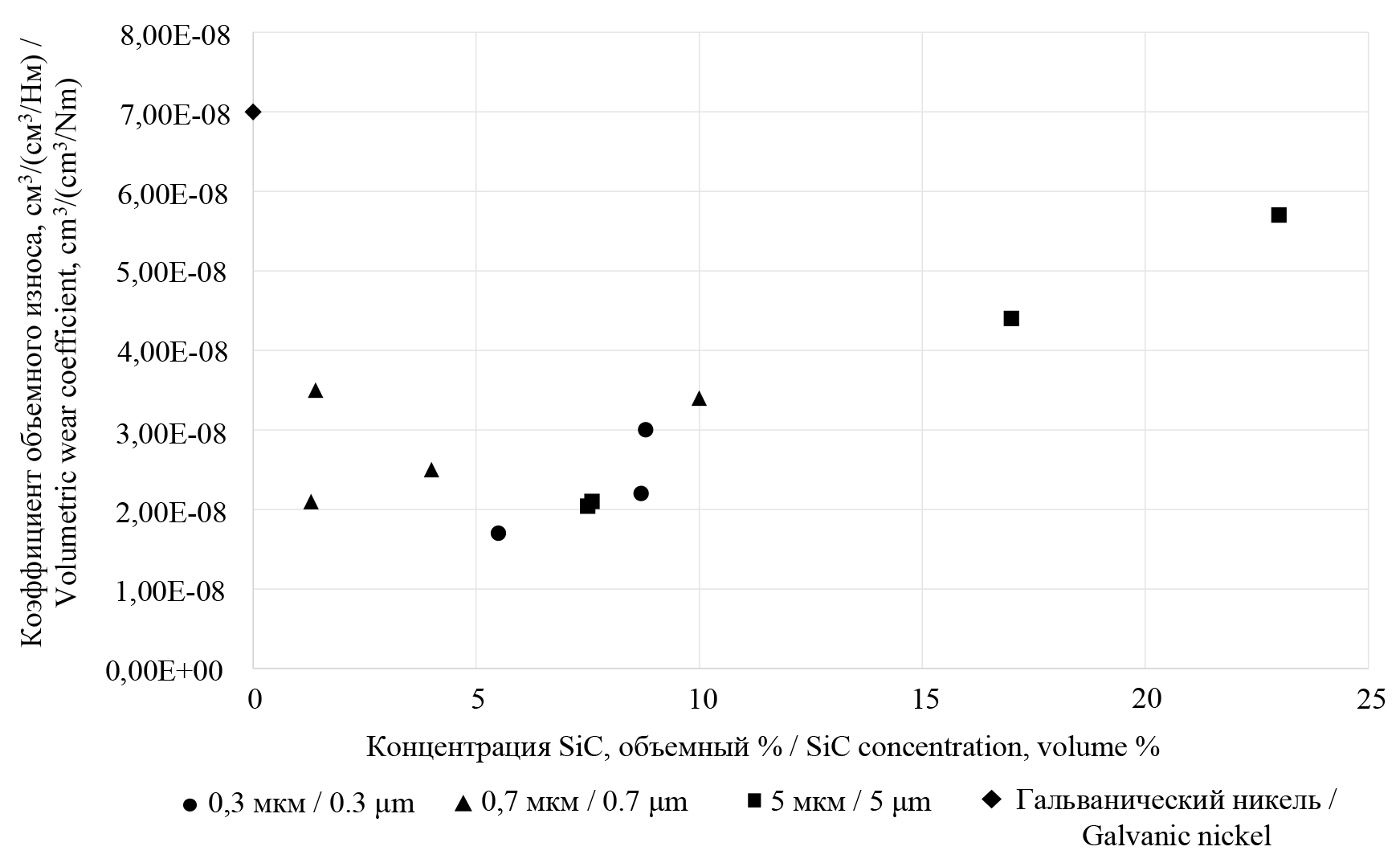

Рис. 3.  Объемный износный фактор при двунаправленном скольжении по чистому никелю и композитному покрытию Ni-SiC в зависимости от концентрации и размеров наполнителя

Fig. 3.  Volumetric wear factor in bidirectional sliding on pure nickel and Ni-SiC composite coating depending on the concentration and size of the filler



Наименьший объемный износ при двунаправленном скольжении достигается с композитными никелевыми покрытиями, содержащими примерно 5 об. % частиц SiC диаметром 0,3 мкм. В попытке прояснить износостойкость испытанных композитных покрытий Ni-SiC была измерена твердость Виккерса. Твердость Виккерса построена как функция объемного процента осажденных частиц SiC (рис. 4).

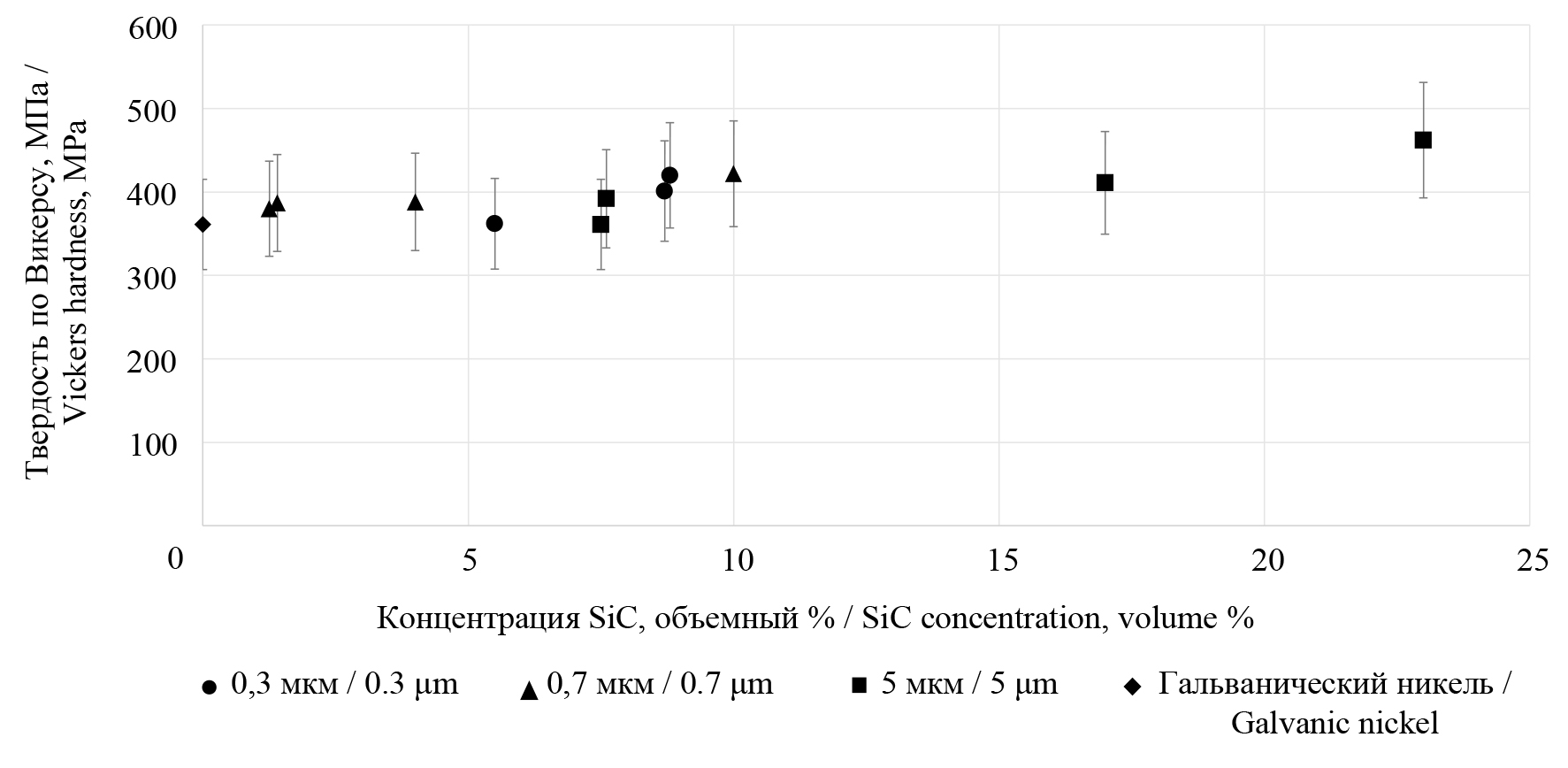

Для трех исследованных размеров частиц SiC твердость Виккерса возрастает с увеличением количества частиц SiC в никелевой матрице. Твердость Виккерса всех исследованных покрытий Ni-SiC выше, чем у чистого электроосажденного никеля. Для достижения высокого значения твердости требуется меньший объемный процент субмикронных частиц SiC, чем в случае с частицами SiC диаметром 5 мкм. Механические свойства металлических композитов, такие как твердость, зависят от количества и размера дисперсной фазы, а также от механических характеристик матрицы. Так, два вида механизмов упрочнения в металлических композитных материалах – дисперсионное упрочнение и упрочнение частицами – определяются количеством и размером частиц. Дисперсионно укрепленный композит отличается наличием мелких частиц, которые имеют диаметр в диапазоне от 0,01 до 1 мкм и составляют от 1 до 15 объемных процентов.

Рис. 4.  Твердость по Виккерсу чистого никеля и композитных покрытий Ni-SiC, содержащих частицы SiC в зависимости от объемного процента совместно нанесенных частиц SiC и их размеров

Fig. 4.  Vickers hardness of pure nickel and Ni-SiC composite coatings containing SiC particles depending on the volume percentage of co-deposited SiC particles and their sizes



Наивысшая производительность процесса осаждения была обнаружена при расстоянии между частицами (λ) от 0,5 до 5 мкм. В этом случае матрица несет нагрузку, а мелкие частицы затрудняют движение дислокаций. Композит, укрепленный частицами, содержит более 20 объемных процентов частиц размером более 1 мкм. При расстоянии между частицами больше 5 мкм нагрузка несется как матрицей, так и частицами. Упрочнение достигается за счет того, что частицы ограничивают деформацию матрицы. Какой из этих механизмов активен в композитных покрытиях Ni-SiC в данной работе, становится очевидным при построении зависимости твердости Виккерса этих покрытий от расстояния между частицами (рис. 5).

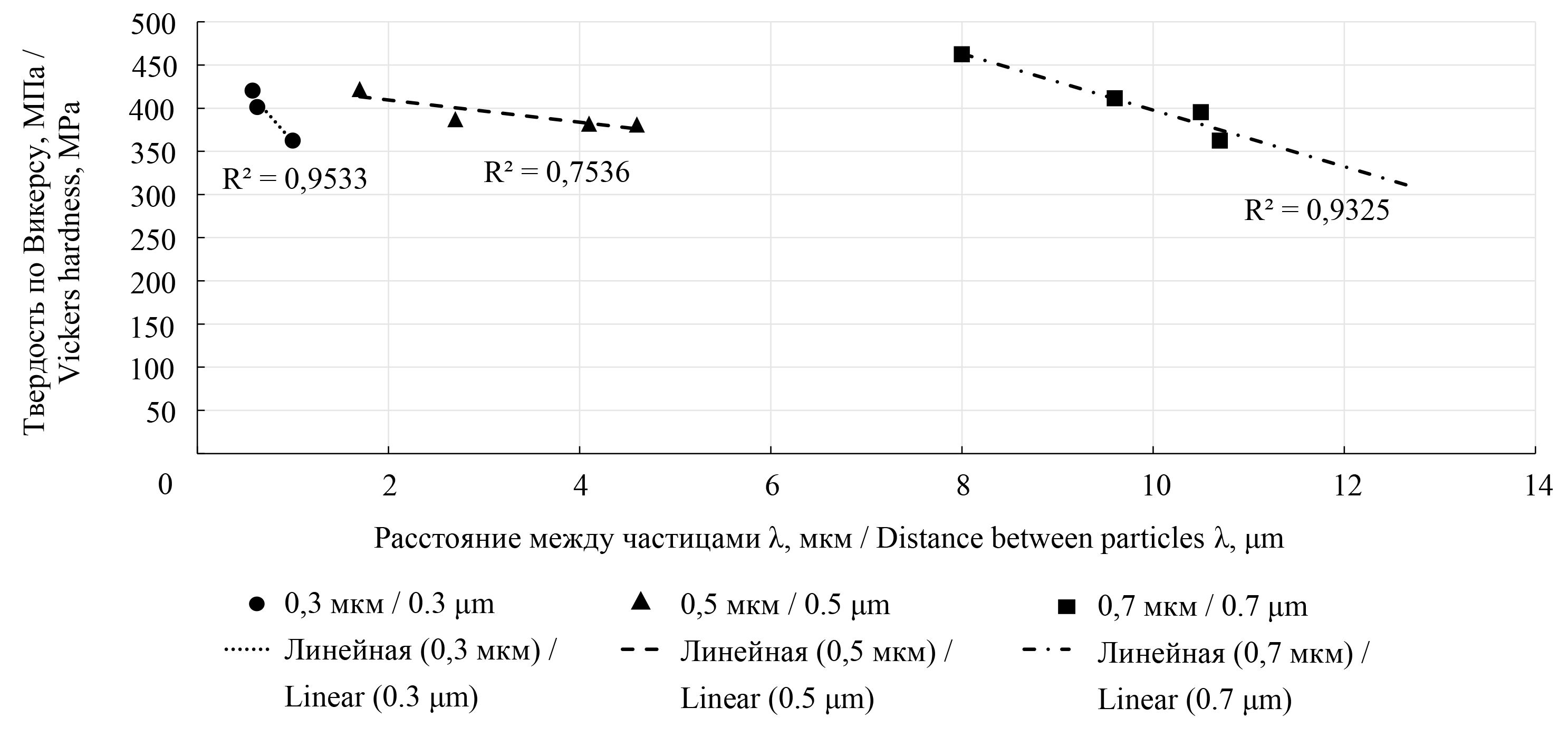

Рис. 5.  Зависимость твердости по Виккерсу композитных покрытий с частицами Ni-SiC в соответствии с размером частиц и расстоянием между ними в покрытии

Fig. 5.  Vickers hardness dependence of composite coatings with Ni-SiC particles, depending on the particle size and the distance between them in the coating



Это расстояние было рассчитано с учетом того, что частицы SiC монодисперсны, сферически и равномерно распределены в покрытиях. В никелевых покрытиях, содержащих частицы SiC диаметром 5 мкм, расстояние между ними больше 5 мкм даже при наивысшем объемном проценте частиц (7,5–23 объемных процента) (рис. 4). Увеличение твердости, отмеченное в этих композиционных покрытиях, содержащих микронные частицы SiC, может быть связано с эффектом укрепления частицами. Напротив, в композитных никелевых покрытиях, содержащих 2–10 объемных процента субмикронных частиц SiC, расстояние между частицами меньше 5 мкм.

Таким образом, увеличение твердости в этих композитных покрытиях можно связать с эффектом укрепления дисперсной фазы. Это указывает на важность достижения равномерного распределения неагломерированных субмикронных частиц для получения эффекта упрочнения. Расстояние между частицами дисперсной фазы как параметр, который зависит не только от объемного процента осажденных частиц, но и от их размера, более подходит для анализа механических свойств и, следовательно, износа, чем представление, основанное исключительно на объемном проценте. При использовании в качестве параметров плотность и размер частиц вместо объемного процента и размера частиц сравниваются независимые параметры. Данные об износе композитных покрытий Ni-SiC, представленные на рисунках 2 и 3, становятся более информативными, когда предстают в виде графиков по отношению к плотности осажденных частиц (рис. 6, 7).

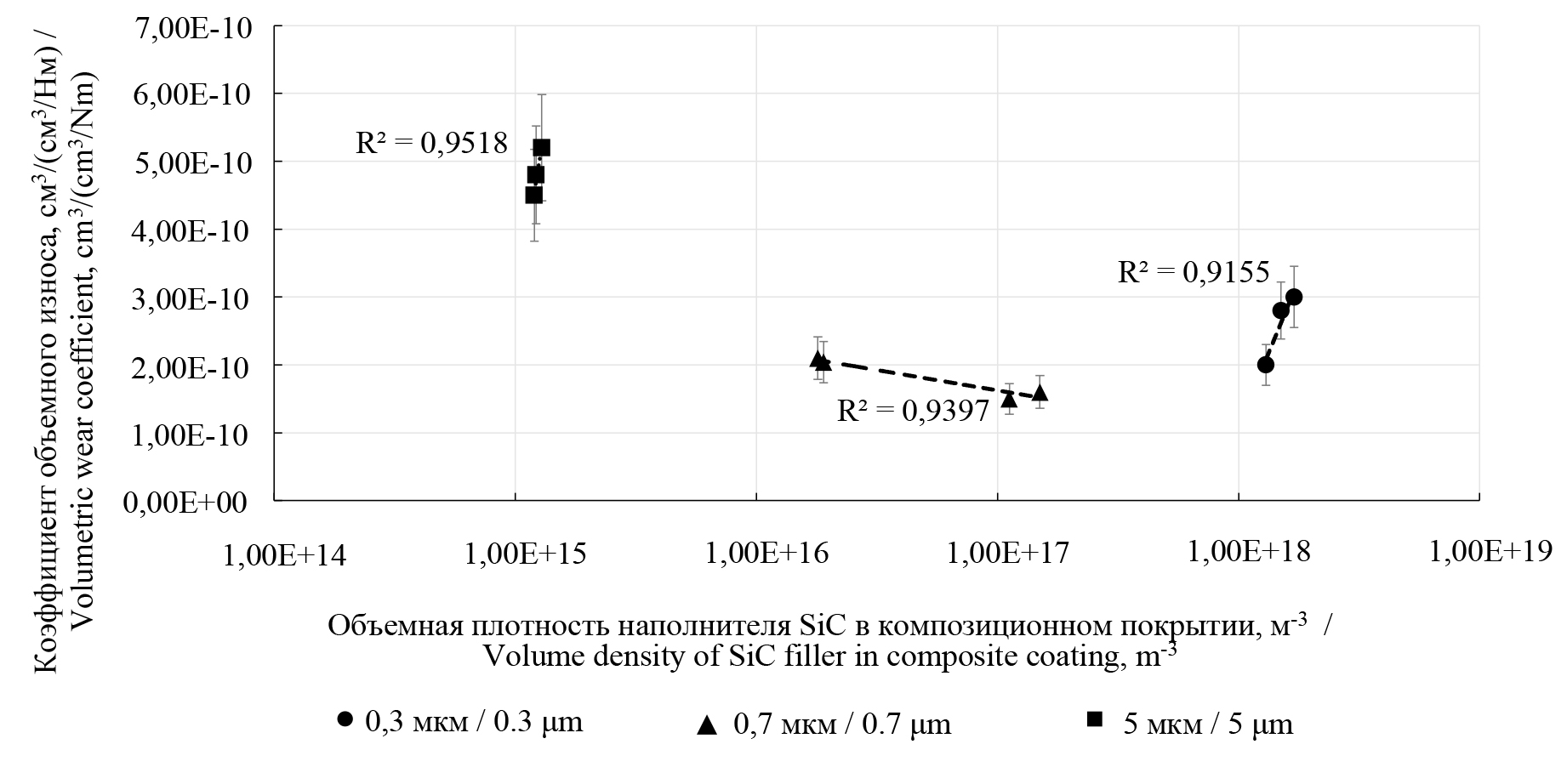

Рис. 6.  Коэффициент объемного износа при однонаправленном скольжении по композиту в зависимости от объемной плотности наполнителя SiC различных размеров

Fig. 6.  The coefficient of volumetric wear during unidirectional sliding on the composite, depending on the volumetric density of the SiC filler of various sizes



Опираясь на данные рисунков 6 и 7, делаем вывод, что объемный коэффициент износа увеличивается при одно- и двунаправленных испытаниях на износ скольжения с увеличением плотности осажденных частиц SiC для трех размеров частиц в большинстве случаев.

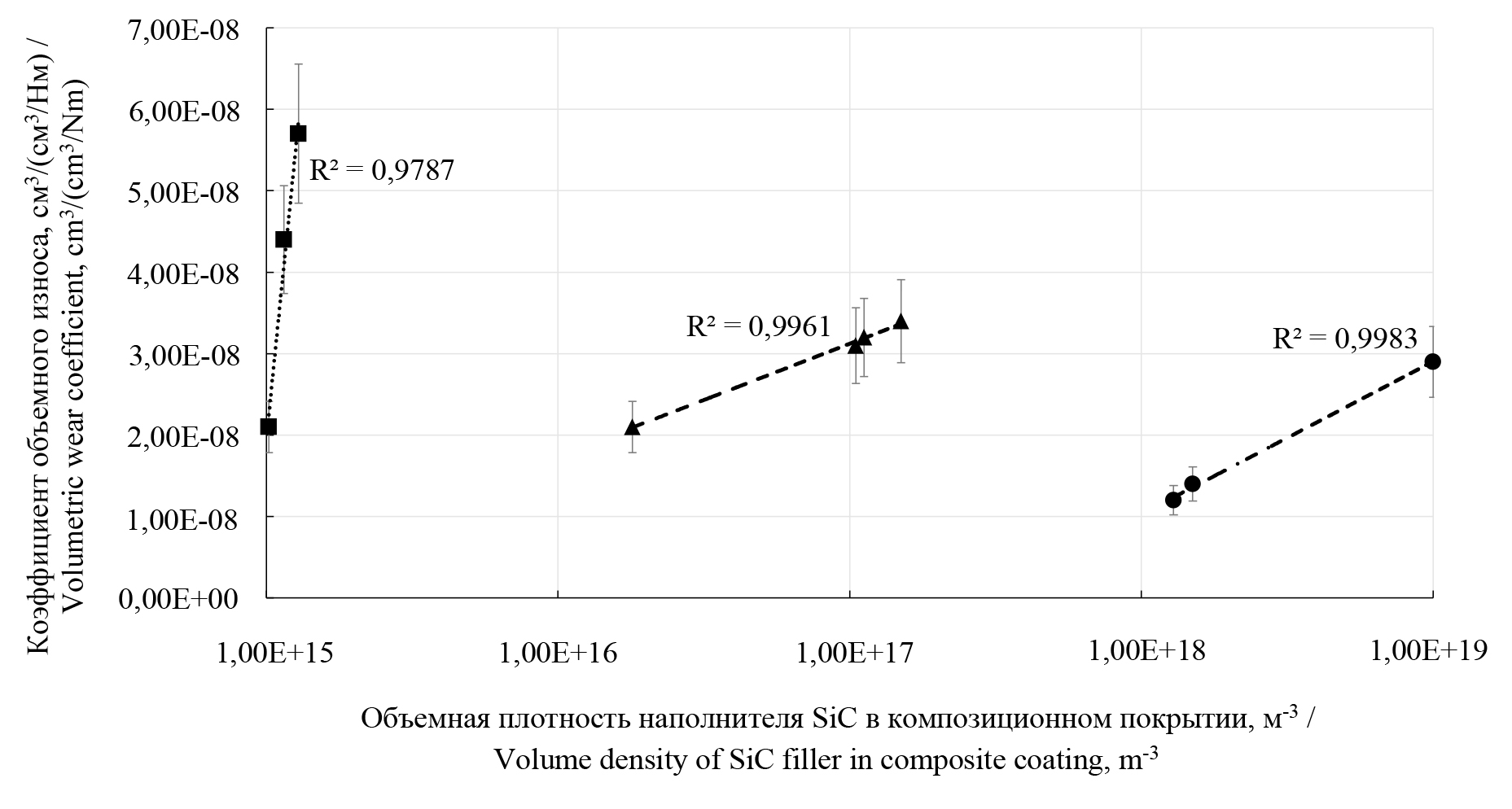

Рис. 7.  Коэффициент объемного износа при двунаправленном скольжении по композиту в зависимости от объемной плотности наполнителя SiC различных размеров

Fig. 7.  The coefficient of volumetric wear during bidirectional sliding on the composite, depending on the volumetric density of the SiC filler of various sizes



Объемный коэффициент износа сокращается в большинстве случаев с уменьшением размера частиц. Это означает, что низкий объемный процент субмикронных частиц SiC в композитных покрытиях Ni-SiC приводит к такой же стойкости к износу, как и покрытие, содержащее более высокий объемный процент микронных частиц.

Абразивный износ, наблюдаемый в следах износа после испытаний на скольжение, свидетельствует о том, что выкрашивающиеся частицы SiC оказывают негативное воздействие, когда остаются в зоне контакта скольжения. Таким образом, существует альтернатива между положительным увеличением твердости из-за укрепляющих частиц SiC, осажденных в никелевых покрытиях, и их негативным абразивным эффектом. Показатель твердости металломатричных композитов и их абразивный износ увеличивается при росте количества и размера абразивных частиц. Следовательно, уменьшение размера осажденных частиц в обоих случаях является положительным для формирования композитного покрытия. Однако увеличение показателя плотности частиц приводит к двум противоположным эффектам: 1) повышению твердости и механической прочности; 2) увеличению износа при абразивном воздействии.

На рисунке 8 показаны данные по плотности частиц в растворе для покрытия, n_s, и в покрытии, n_c.

Учитывая вышеизложенное, становится ясно, что плотность осажденных частиц SiC в 1–100 раз больше, чем плотность частиц в растворе для покрытия. Эффективность осаждения, определенная как отношение между плотностью частиц в покрытии и в растворе для покрытия, увеличивается для каждого размера частиц SiC с уменьшением плотности частиц в растворе для покрытия. Более важным является тот факт, что эффективность осаждения значительно увеличивается с уменьшением размера частиц. На рисунке 8 можно заметить скачок в плотности осажденных частиц при заданной плотности частиц в растворе для покрытия, но при разном размере частиц. Следовательно, в отличие от очевидного результата (рис. 1), эффективность осаждения не снижается с уменьшением размера частиц. Напротив, при заданной плотности частиц в растворе для покрытия эффективность осаждения увеличивается с уменьшением размера частиц. Несмотря на то, что использованные различные частицы SiC были высокой чистоты, нельзя исключить, что частицы не только различаются по размеру, но и имеют разную поверхностную химию из-за своего происхождения. Таким образом, результаты на рисунке 8 могут быть либо вызваны различием в поверхностной химии, либо зависимостью осаждения от размера.

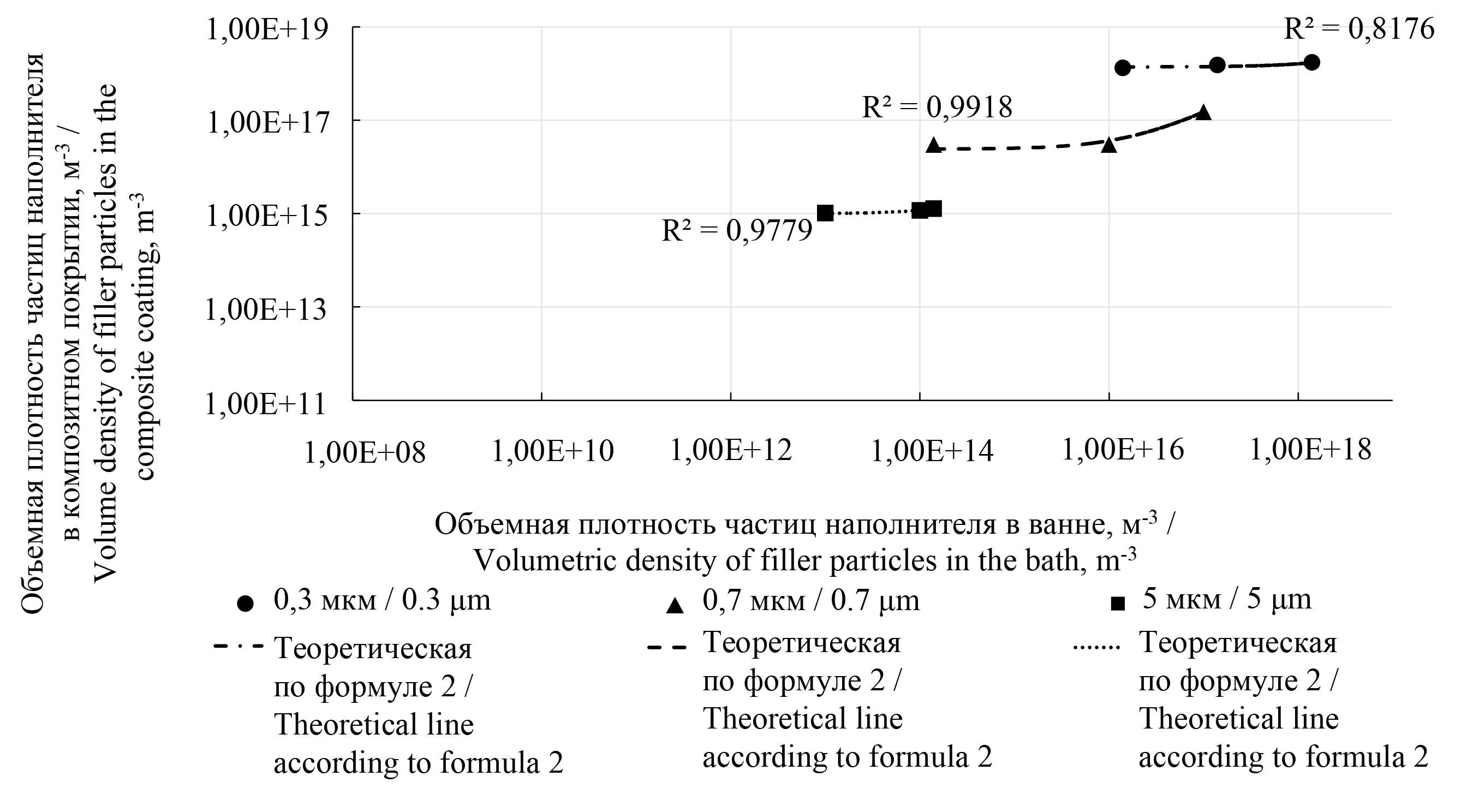

Рис. 8.  Зависимость плотности наполнителя в композитном покрытии от плотности частиц в растворе для нанесения покрытия

Fig. 8.  Dependence of the filler density in the composite coating on the density of particles in the coating solution



Для различения между двумя альтернативными гипотезами была разработана модель, объясняющая результаты на основе эффекта размера. Предполагается, что плотность частиц, застрявших в покрытии за единицу объема, n_c , пропорциональна количеству частиц, n_s^*, которые застревают в покрытии за единицу времени, деленной на увеличение объема, ΔV, покрытия за единицу времени:

Увеличение объема происходит из закона Фарадея, учитывая вклад осажденных частиц, предполагая, что они монодисперсные и сферические:

где F – постоянная Фарадея; n – валентность ионов металла; M – атомная масса металла; ρ – плотность металла; i – плотность тока; d – диаметр осажденных частиц.

Количество частиц n_s^*, которые застревают в покрытии, можно связать с плотностью частиц в растворе для покрытия n_s, введя коэффициент передачи A и вероятность P:

где A – общий объем частиц, которые сталкиваются с электродом за единицу времени; P – вероятность того, что частицы останутся на поверхности покрытия и будут включены в катодное осаждение.

Этот коэффициент передачи A и вероятность P, очевидно, зависят от перемешивания ванны и гидродинамики. Подставив ΔV и n_s^* в уравнение (1), получаем плотность осажденных частиц:

Уравнение (2) содержит только один зависимый параметр, а именно PA, который связывает количество частиц, достигающих катода (A), и вероятность того, что эти частицы останутся на катоде (P).

Тот факт, что наши результаты соответствуют уравнению (2) с одним значением для PA (рис. 8), указывает на то, что положительный эффект связан с размером частиц, а не с изменением химии поверхности. Экстраполируя уравнение (2) к частицам SiC размером 0,1 мм, можно увидеть, что плотность осажденных частиц в покрытии будет более чем на два порядка больше, чем для частиц размером 0,7 мм. Это открывает интересные перспективы для достижения дисперсионного упрочнения в электролитических композиционных покрытиях, которые будут иметь повышенные износостойкие свойства.

Обсуждение и заключение

Износостойкость композиционных покрытий Ni-SiC показала зависимость от объема, занимаемого армирующими частицами, а также от их плотности. Скольжение износа композиционных покрытий Ni-SiC, содержащих различное количество частиц, было одинаковым для одно- и двунаправленного скольжения. Лучшая износостойкость против корундовых шаров была достигнута для покрытий Ni-SiC, содержащих 4–5 об. % частиц SiC размером 0,3 и 0,7 мм. Больший объем или плотность осажденных частиц снижает износостойкость. Уменьшение размера частиц положительно влияет на износостойкость. Это обусловлено благоприятным упрочнением за счет осажденных частиц и неблагоприятным абразивным износом из-за выдернутых из покрытия частиц. Было установлено, что при заданной плотности частиц в растворе для покрытия плотность осажденных частиц SiC увеличивается с уменьшением размера частиц. Таким образом, маленькие частицы SiC осаждаются легче, чем большие частицы. Основываясь на связи между плотностью осажденных частиц и плотностью частиц в растворе для покрытия, доказали, что размер и плотность частиц SiC в растворе для покрытия являются важными параметрами в процессе получения гальванических износостойких композиционных покрытий.



¹ Упрочнение деталей машин композиционными электроосажденными покрытиями с применением электроэрозионных диспергированных твердых сплавов : моногр. / В. И. Серебровский [и др.]. Курск : Курский государственный аграрный университет имени И. И. Иванова, 2022. 93 с. EDN: YTTWHA

² Механические свойства алюмоматричных композитов с добавлением карбида титана / В. Е. Адас [и др.] // Уральская горная школа – регионам : материалы Междунар. науч.-практ. конф. (4 – 13 апреля 2022 г., г. Екатеринбург). Екатеринбург, 2022. С. 67–68. EDN: QTQNHH

³ Движения дислокаций при высокой скорости деформации / Д. С. Воронин [и др.] // Динамические и технологические проблемы механики конструкций и сплошных сред : материалы XXIX Междунар. симпозиума имени А. Г. Горшкова (15 – 19 мая 2023 г., г. Кремёнки). М., 2023. С. 77–78. EDN: USVKXZ; Полухин Д. С. Структура и свойства композитного никель-фосфорного покрытия, термообработанного по разным режимам : дис. ... канд. техн. наук. Челябинск, 2023. EDN: MZGDWP

⁴ Бирюков В. П. Влияние упрочняющей фазы на механические и триботехнические характеристики покрытий, полученных лазерной наплавкой // Трибология – машиностроению : тр. XIV Междунар. науч.-техн. конф., посвященной 100-летию со дня рождения А. П. Семёнова (12 – 14 октября 2022 г., г. Москва). М., 2022. С. 46–49. EDN: LHBFWY

⁵ Движения дислокаций при высокой скорости деформации / Д. С. Воронин [и др.]; Полухин Д. С. Структура и свойства композитного никель-фосфорного покрытия, термообработанного по разным режимам.



Дополнительная информация

Конфликт интересов: авторы заявляют об отсутствии конфликта интересов.

Заявленный вклад авторов:
С. Ю. Жачкин – научное руководство, формулирование основной концепции исследования, постановка цели и задач исследования, формирование частных и общих выводов.
Г. И. Трифонов – проведение исследования, подготовка текста, обработка экспериментальных данных и их контрфактуальный анализ.
О. А. Сидоркин – проведение анализа информационных источников, обработка изображений, корректировка общих и частных выводов.
А. В. Пустоветов – анализ и обработка итогового варианта текста, обработка экспериментальных данных.



Об авторах

Сергей Юрьевич Жачкин

Военный учебно-научный центр Военно-воздушных сил Военно-воздушной академии имени профессора Н. Е. Жуковского и Ю. А. Гагарина

Email: zhach@list.ru
ORCID iD: 0000-0002-1844-5011
SPIN-код: 9374-2996
Scopus Author ID: 57210973083
ResearcherId: AAC-7580-2022

Доктор технических наук, профессор, преподаватель

Россия, 394064, г. Воронеж, ул. Старых Большевиков, д. 54а

Григорий Игоревич Трифонов

Военный учебно-научный центр Военно-воздушных сил Военно-воздушной академии имени профессора Н. Е. Жуковского и Ю. А. Гагарина

Email: grishakip@yandex.ru
ORCID iD: 0000-0002-7739-5587
SPIN-код: 9499-2510

Кандидат технических наук, старший научный сотрудник

Россия, 394064, г. Воронеж, ул. Старых Большевиков, д. 54а

Олег Анатольевич Сидоркин

Военный учебно-научный центр Военно-воздушных сил Военно-воздушной академии имени профессора Н. Е. Жуковского и Ю. А. Гагарина

Email: sidorkinoa@rambler.ru
ORCID iD: 0009-0009-1249-0776

Кандидат технических наук, доцент

Россия, 394064, г. Воронеж, ул. Старых Большевиков, д. 54а

Алексей Владимирович Пустоветов

Воронежский государственный аграрный университет имени императора Петра I

Автор, ответственный за переписку.
Email: pusovetovav@rambler.ru
ORCID iD: 0009-0007-4114-6689

Аспирант кафедры эксплуатации транспортных и технологических машин

Россия, 394087, г. Воронеж, ул. Мичурина, д. 1

Список литературы

Дополнительные файлы
