ВВЕДЕНИЕ

При питании асинхронного электродвигателя от источника несинусоидального напряжения возникают дополнительные потери, для корректного расчета которых требуется учет значительного количества факторов [4]. В работе [8] приведены результаты численных экспериментов оценки дополнительных потерь от высших гармоник на основании разработанной авторами методики. Физический эксперимент в работе [10] показал рост потерь, обусловленных высшими гармониками, на 9,5 % относительно синусоидального режима. Высшие гармоники также являются причиной возрастания шума на 5-6 дБ [5]. Влияние высших гармоник на статические характеристики P(U), Q(U) узлов нагрузки с асинхронными двигателями исследовано на экспериментальном стенде и опубликовано в работе [13]. В статье [11] Singh G.K. приводит всесторонний обзор исследований и разработок в области работы асинхронных двигателей с несинусоидальной формой питающего напряжения и тока. Автором сделаны попытки осветить текущие и будущие проблемы, связанные с развитием технологии привода асинхронных двигателей, чтобы обеспечить хорошую динамическую устойчивость асинхронной нагрузки.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Для анализа влияния высших гармоник на условия самозапуска асинхронных двигателей, прежде всего, следует обратить внимание на изменение моментов на валу электродвигателя и возникновение дополнительных колебаний. В статье [9] приведены результаты исследования влияния несинусоидальных токов на электромагнитный момент двигателей. В работе [6] авторами была разработана имитационная модель в среде Matlab Simulink с целью анализа влияния высших гармоник на характеристики электропривода малой мощности. В работе отмечается, что «наличие высших гармоник приводит к созданию тормозящих моментов, которые могут привести не только к возникновению пульсаций электромагнитного момента и скорости» [6, с. 136]. Известно, что высшие гармоники питающего напряжения создают дополнительные тормозящие моменты (рисунок 1). На наличие дополнительных моментов также указано в статье [7, с. 50].

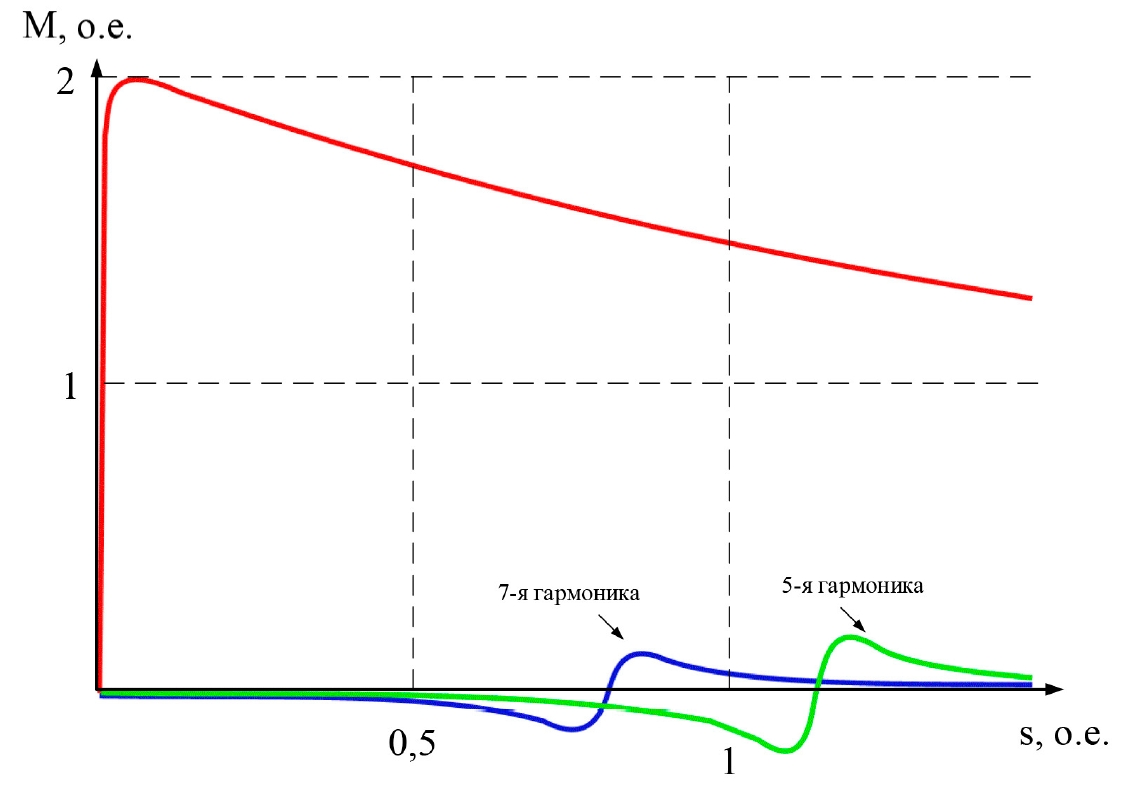

Рисунок 1. Моменты, образуемые отдельными гармониками.

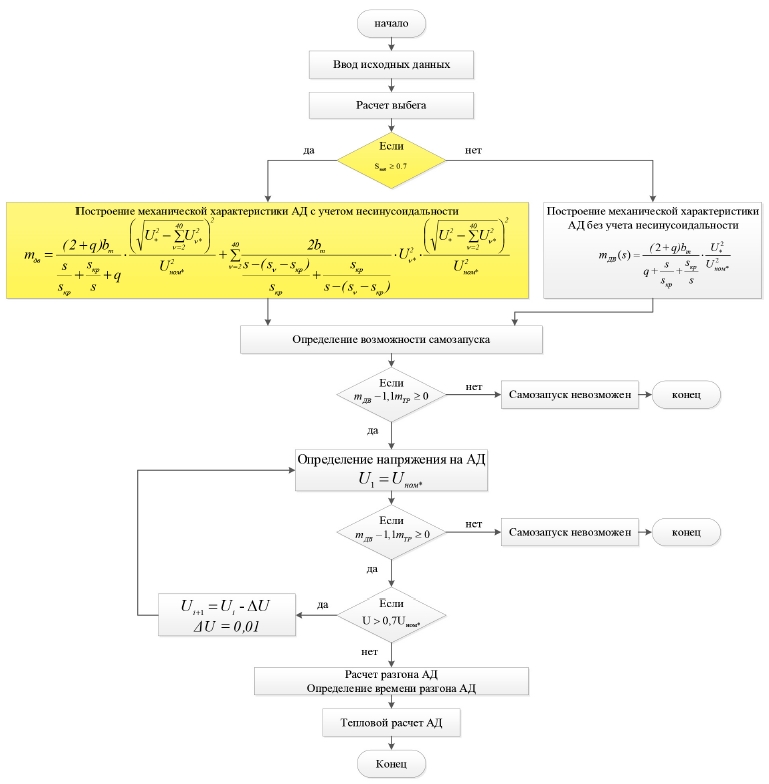

Рисунок 2. Алгоритм расчета самозапуска при несинусоидальности питающего напряжения.

Система уравнений АД для анализа характеристик в системе координат α, β, 0 может быть представлена в виде:

$$\begin{gathered} \left\{\begin{array}{l}\frac{d{\Psi }_{1\alpha }}{dt}=U_{ном}\sin \left(w_{ном}t\right)+\sum _{n=2}^{40}{U}_{vi}\sin \left(w_{vi}t\right)-r_2\frac{x_{\mu }{\Psi }_{2\alpha }-x_1{\Psi }_{1\alpha }}{x_{\mu }^2-x_1{x}_2} \\ \frac{d{\Psi }_{1\beta }}{dt}=U_{ном}\cos \left(w_{ном}t\right)+\sum _{n=2}^{40}{U}_{vi}\cos \left(w_{vi}t\right)-r_2\frac{x_{\mu }{\Psi }_{2\beta }-x_1{\Psi }_{1\beta }}{x_{\mu }^2-x_1{x}_2} \\ \frac{d{\Psi }_{2\alpha }}{dt}={\Psi }_{2\beta }w-r_1\frac{x_{\mu }{\Psi }_{1\alpha }-x_1{\Psi }_{2\alpha }}{x_{\mu }^2-x_1{x}_2} \\ \frac{d{\Psi }_{2\beta }}{dt}={\Psi }_{2\alpha }w-r_1\frac{x_{\mu }{\Psi }_{1\beta }-x_1{\Psi }_{2\beta }}{x_{\mu }^2-x_1{x}_2} \\ w=\frac{x_{\mu }\left(x_{\mu }^2{\Psi }_{1\beta }{\Psi }_{2\alpha }+x_1{x}_2{\Psi }_{2\beta }{\Psi }_{1\alpha }-x_{\mu }^2{\Psi }_{2\beta }{\Psi }_{1\alpha }-x_1{x}_2{\Psi }_{1\beta }{\Psi }_{2\alpha }\right)}{J\left(x_{\mu }^2-x_1{x}_2\right)}-\frac{m_c}{J}\\ \end{array}\right. \end{gathered}$$ (1)

где Ψ_1α и Ψ_1β – проекция потокосцепления обмотки статора АД на оси α и β;

Ψ_2α и Ψ_2β – проекция потокосцепления обмотки ротора АД на оси α и β;

U_ном, U_ν – напряжение на основной частоте и на высших гармониках соответственно;

r₁, r₂ – активные сопротивления фазы обмотки статора и ротора АД соответственно;

х₁, x₂ – полное индуктивное сопротивление фазы обмотки статора и ротора АД соответственно;

x_μ – индуктивное сопротивление ветви намагничивания АД;

J – инерционная постоянная вращающихся масс;

m_c – момент исполнительного органа рабочей машины.

В качестве критерия необходимости учета высших гармоник напряжения, питающего асинхронный двигатель, в задачах динамической устойчивости в настоящей работе предлагается одновременное выполнение следующих условий: а) скольжение выбега превышает 0,7 о.е., б) коэффициент n-ой гармонической составляющей и коэффициент суммарного гармонического искажения (THD) превышают установленные ГОСТ 32144-2013 нормативы.

$$\begin{gathered} \left\{\begin{array}{l}ds{\text{'}}_{выб}=\frac{m_c}{T_j}dt, s_{выб}\in [0.7; 1) \\ {K}_v=\frac{U_v}{U_{ном}}·100\%, K_v\notin K_v^{доп} \\ {K}_u=\frac{\sqrt{{\displaystyle \sum _{n=2}^{40}}{U}_{vi}}}{U_{ном}}·100\%, K_u\notin K_u^{норм. доп} \\ s{\text{'}}_{выб}\wedge K_v\wedge K_u\\ \end{array}\right. \end{gathered}$$ (2)

Электромагнитный момент асинхронного двигателя с учетом высших гармоник напряжения может быть определен по формуле:

$m_{дв}\text{'}\left(s\right)=\frac{\left(2+q\right)b_m}{{\displaystyle \frac{s}{s_{кр}}}+{\displaystyle \frac{s_{кр}}{s}}+q}·U_{*}^2+\sum _{v=2}^{40}\frac{2b_m}{{\displaystyle \frac{s-\left(s_v-s_{кр}\right)}{s_{кр}}}+{\displaystyle \frac{s_{кр}}{s-\left(s_v-s_{кр}\right)}}}·U_{v*}^2$, (3)

В рамках настоящего исследования был произведен анализ развития переходного процесса при пуске асинхронного двигателя при питании от несинусоидального напряжения (рисунок 3). Результаты имеют качественное совпадение с исследованиями других авторов по данной тематике [12, с. 860].

Рисунок 3. Переходный процесс пуска АД при питании от несинусоидального напряжения.

Известно, что высшие гармоники могут стать причиной дополнительного нагрева токоведущих частей. В работе [3] создана диагностическая модель для исследования теплового поля асинхронного двигателя для обоснования дополнительного нагрева от воздействия высших гармоник. В статье [1] представлена разработанная методика оценки влияния токов высших гармоник и токов обратной последовательности основной частоты на тепловой режим работы, срок службы изоляции и вероятность отказа АД с учётом годового изменения температуры окружающей среды. В результате исследования авторы отмечают: «При увеличении процентного вклада в суммарный перегрев высших гармоник, образующих обратную последовательность чередования фаз, в кривой питающего напряжения вероятность отказа q резко возрастает» [1, с. 28]. Коллектив авторов в работе [2] приводит результаты экспериментальных исследований для асинхронного двигателя АИР 90L6(M), где доказано, что в результате протекания высших гармоник появляется дополнительный нагрев изоляции обмоток, что приводит к сокращению ее нормативного технического ресурса.

Расчет дополнительного нагрева и дополнительных потерь мощности, обусловленных высшими гармониками, в настоящей работе производится по следующим формулам:

$∆{\vartheta }_v=\frac{0.028}{b}\sum _{n=2}^{\infty }{\left(K_{Uvi}\right)}^2\frac{\sqrt{v}+0.39\sqrt{v\pm 1}}{v^2}\approx \frac{0.03892}{b}\sum _{n=2}^{\infty }\frac{{\left(K_{Uvi}\right)}^2}{v\sqrt{v}}$, (4)

$∆P_v=0.02k_{ад}\sum _{n=2}^{\infty }\frac{{\left(K_{Uvi}\right)}^2}{v\sqrt{v}}$. (5)

В результате проведенных в рамках настоящей работы исследований было определено, что фактор несинусоидальности влияет на длительность процесса самозапуска, при этом появляется погрешность в определении дополнительной температуры нагрева при самозапуске (таблица 1).

Таблица 1. Результаты численного эксперимента расчета времени самозапуска и дополнительного нагрева обмоток для несинусоидального режима.

Таким образом, при достижении суммарного коэффициента гармонических искажений (THD) предельных значений, установленных действующим ГОСТ 32144-2013, считаем целесообразным учет высших гармоник при анализе как длительности процесса самозапуска, так и дополнительного нагрева, обусловленного влиянием высших гармоник.

ЗАКЛЮЧЕНИЕ И ВЫВОДЫ

В результате исследования разработаны математическая модель и алгоритм учета несинусоидальности питающего напряжения для анализа самозапуска асинхронных двигателей. Показано, что наличие высших напряжений приводит к увеличению времени самозапуска более чем на 20%, дополнительный нагрев, обусловленный фактором высших гармоник, превышает 10%.
