Влияние структурной перестройки поверхностного слоя в мембранах АМН-П и ОПМН-П НА транспортные характеристики электронанофильтрационного разделения водного раствора хлорида аммония

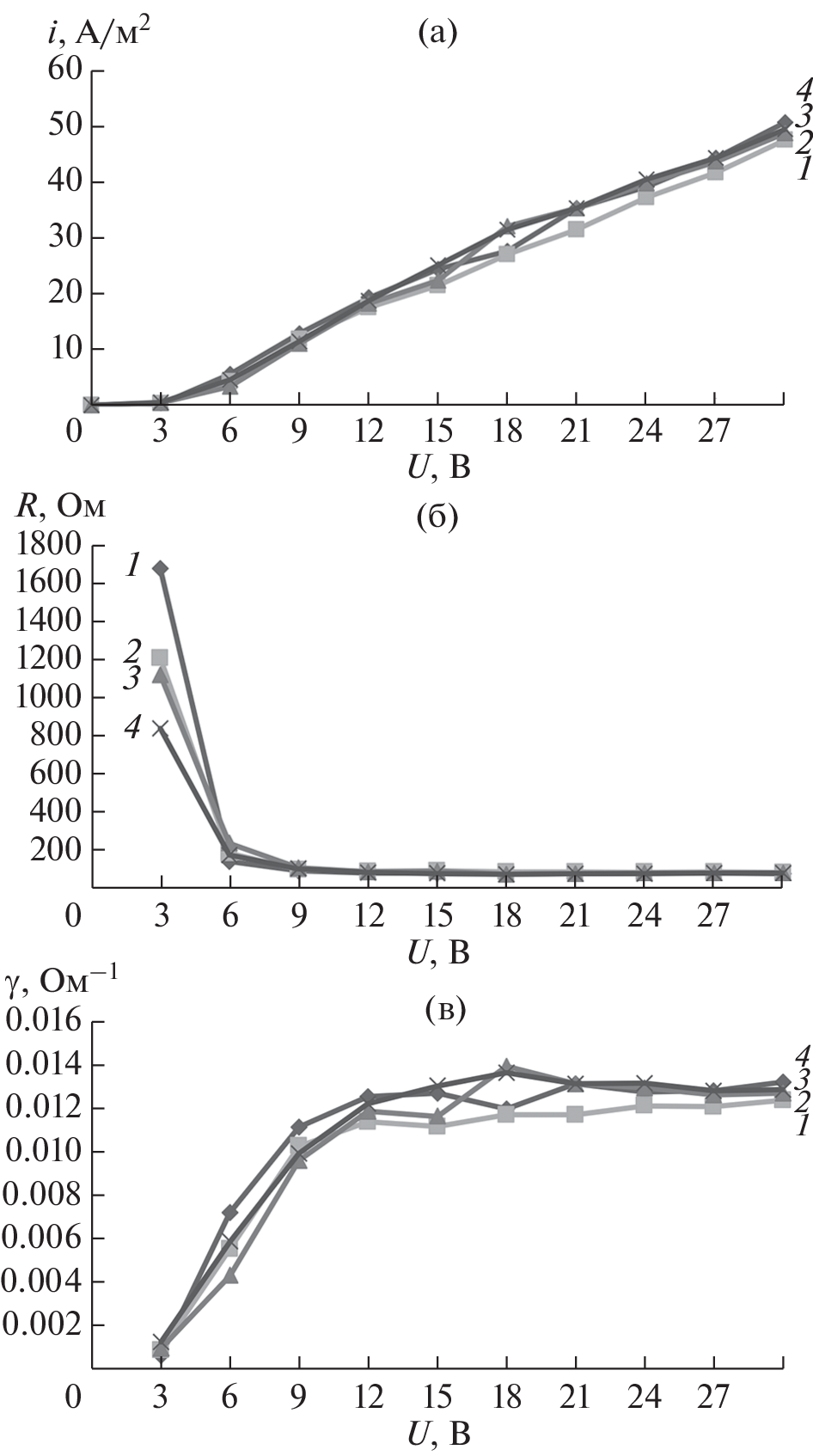

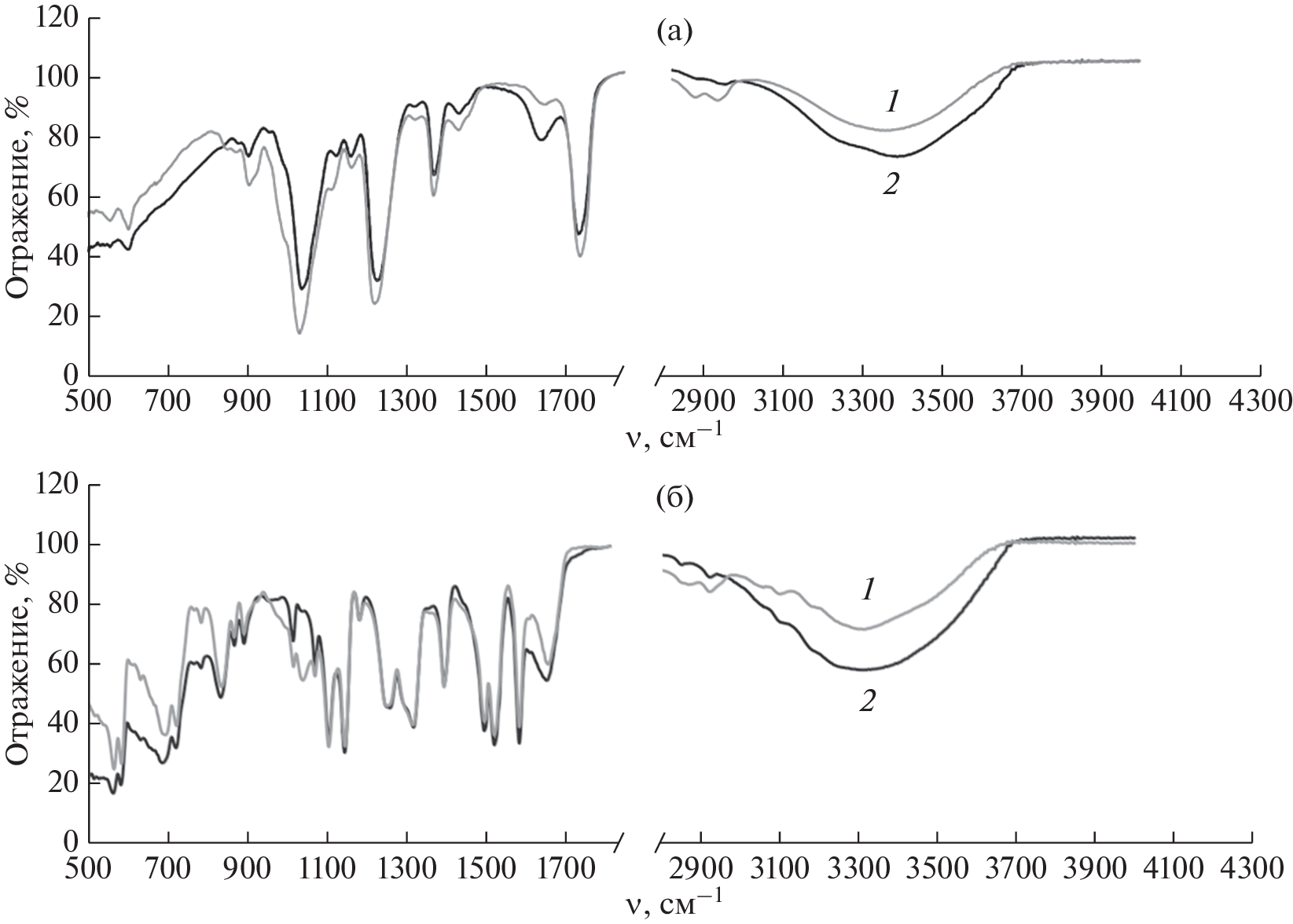

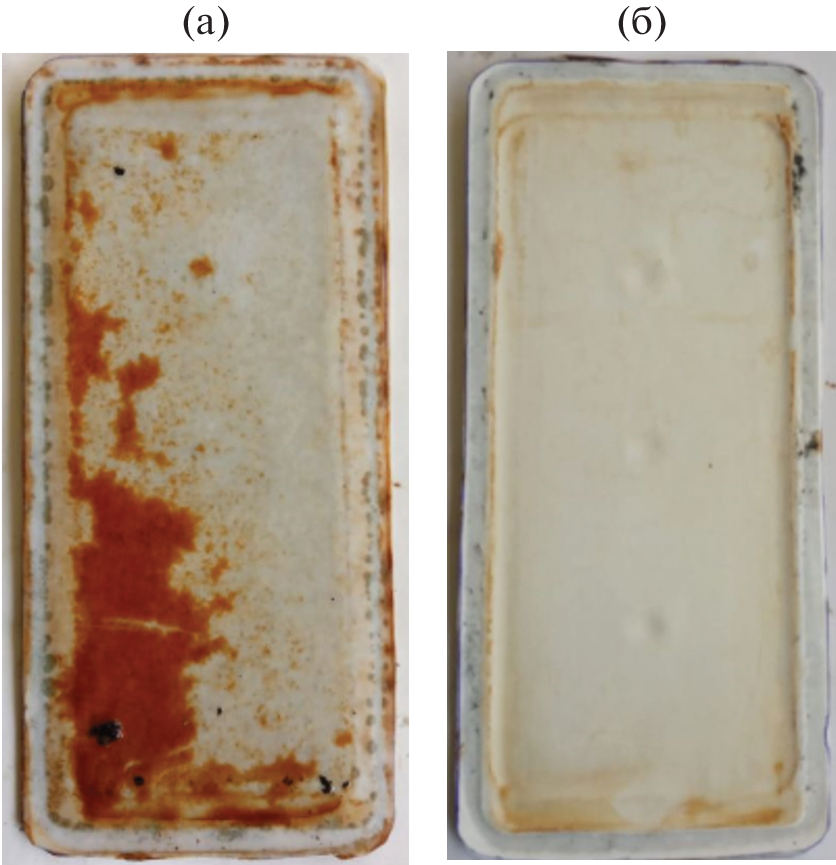

Проанализированы спектры поглощения инфракрасного излучения сухими и гидратированными мембранами марок АМН-П, ОПМН-П. В спектрах поверхностного слоя мембраны АМН-П отмечено снижение относительной интенсивности частот, соответствующих карбонильной группе, и увеличение интенсивности широкой полосы валентных колебаний ОН-групп целлюлозы. Для мембраны АМН-П из ацетат-целлюлозы при гидратации увеличивается число гидрофильных ОН-групп, что изменяет ее молекулярную структуру и транспортные характеристики. В спектрах поглощения инфракрасного излучения поверхностного слоя мембраны ОПМН-П полосы, характерные для C=O группы, изменяются при гидратации: максимум поглощения смещается. Взаимодействия карбонильных (С=О) и амидных групп (Н–N) формируют надмолекулярную структуру полиамидов. Изменения в ИК-спектре водонасыщенного образца мембраны ОПМН-П можно объяснить тем, что не происходит разрушения С=О…–…Н–N связей амидного фрагмента. Следовательно, набухание мембраны частично влияет на структурную перестройку полиамида на надмолекулярном уровне. При электронанофильтрационном разделении водного раствора хлорида аммония можно отметить два интервала изменения удельного выходного потока при фиксированном трансмембранном давления и времени проведения эксперимента. Первый этап протекает при плотности тока от 12.82 до 15.38 А/м² и связан с проницанием растворителя при небольшом газообразовании на электродах. Второй период наблюдается при плотности тока от 15.38 до 25.64 А/м² и связан с деградацией мембраны и интенсивным газообразованием, в особенности хлора). Отмечено, что в межмембранных каналах на миграцию катионов и анионов влияют процессы дросселирования, тепловыделения, при работе в запредельном режиме (при возникновении переносчиков тока – Н⁺ и ОН^–), что подтверждается данными исследований электрохимических параметров мембранной системы.
