Email this article
Estimation of the Barocryodeformation Effect on the Microstructure and Mechanical Properties of Copper
- Authors: Danyuk A.V.1, Merson D.L.1, Chernyaeva E.V.2
-
Affiliations:
- Togliatti State University
- Saint-Petersburg State University
- Issue: No 8 (2023)
- Pages: 74-82
- Section: Articles
- URL: https://ogarev-online.ru/1028-0960/article/view/137800
- DOI: https://doi.org/10.31857/S102809602308006X
- EDN: https://elibrary.ru/OBZXYS
- ID: 137800
Cite item
Open Access
Access granted
Subscription Access
Abstract

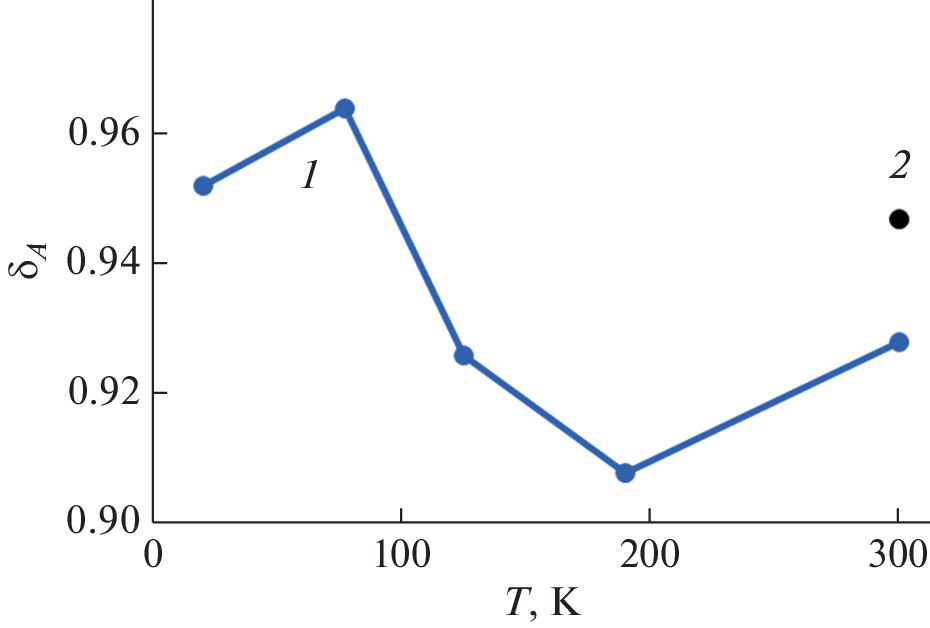

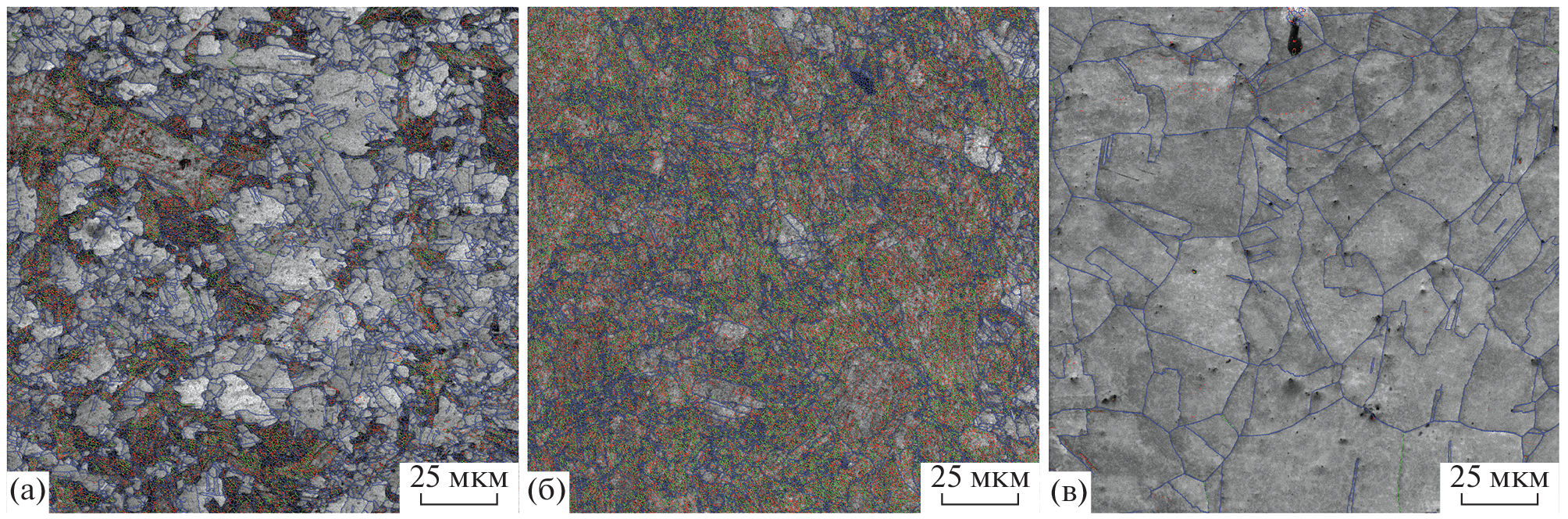

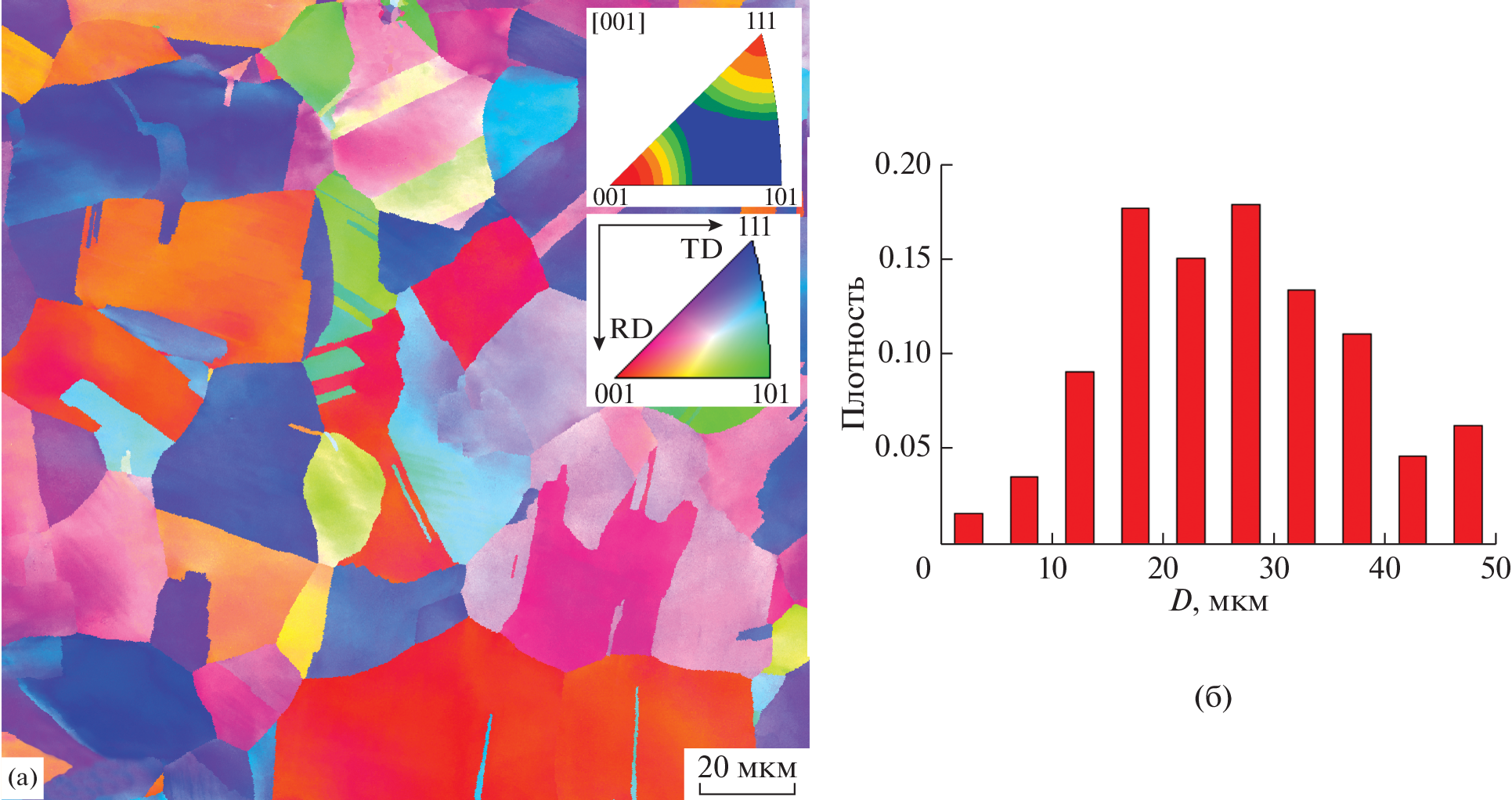

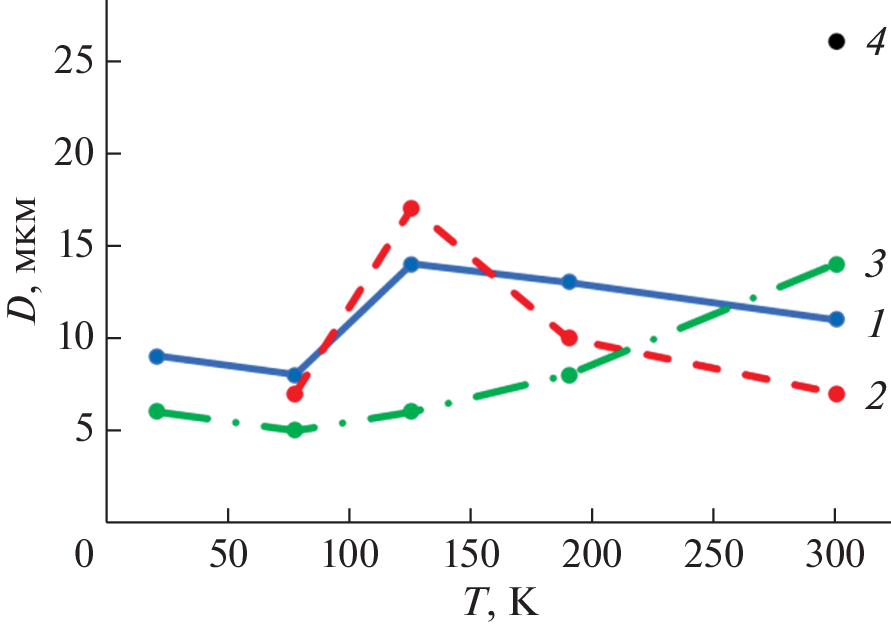

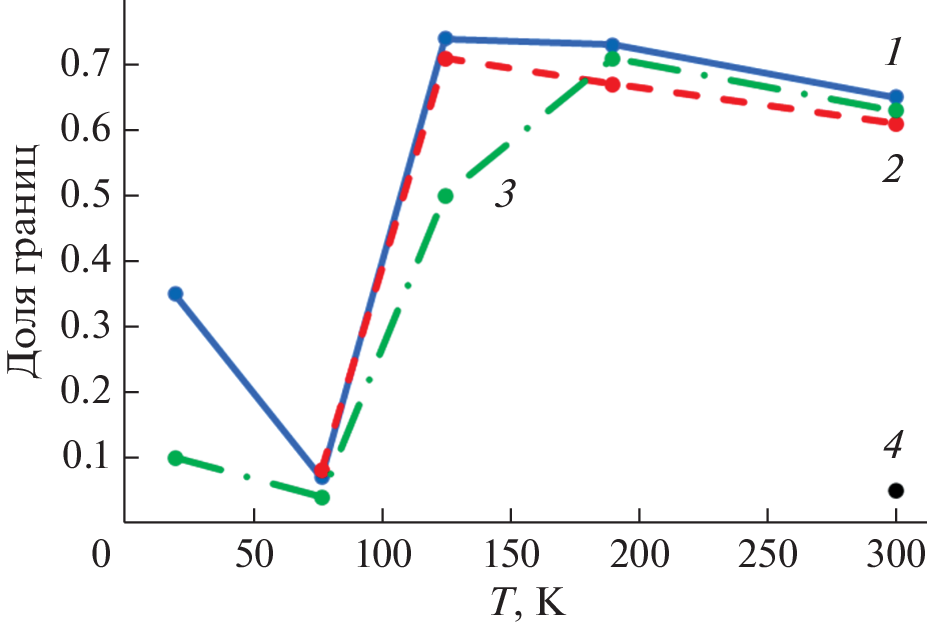

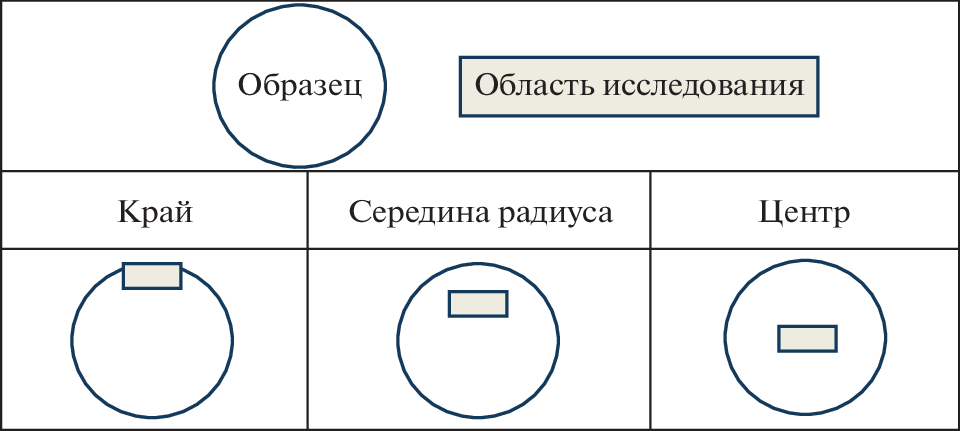

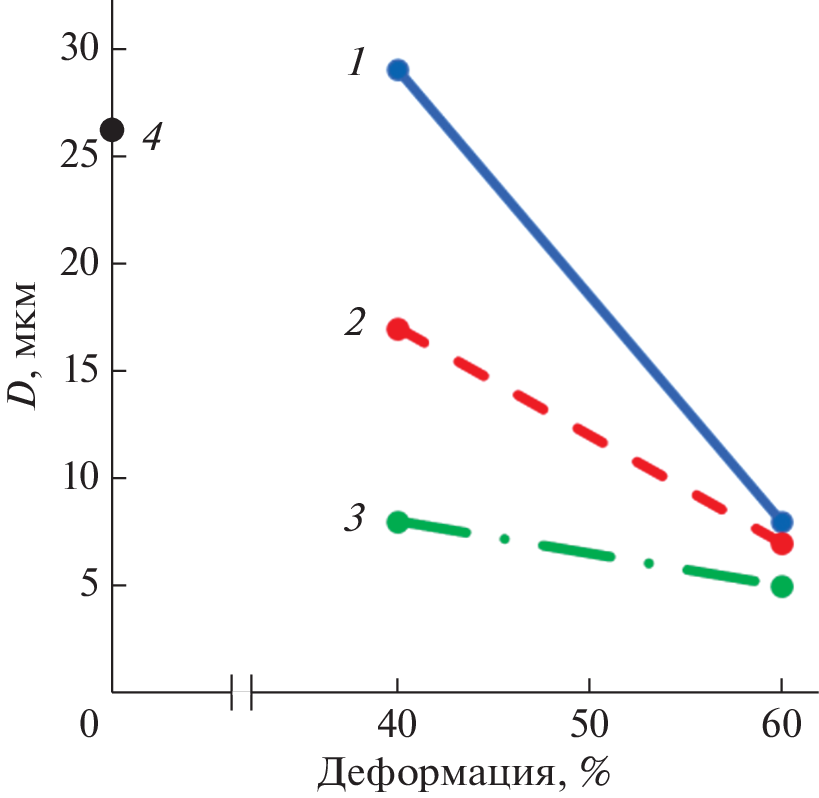

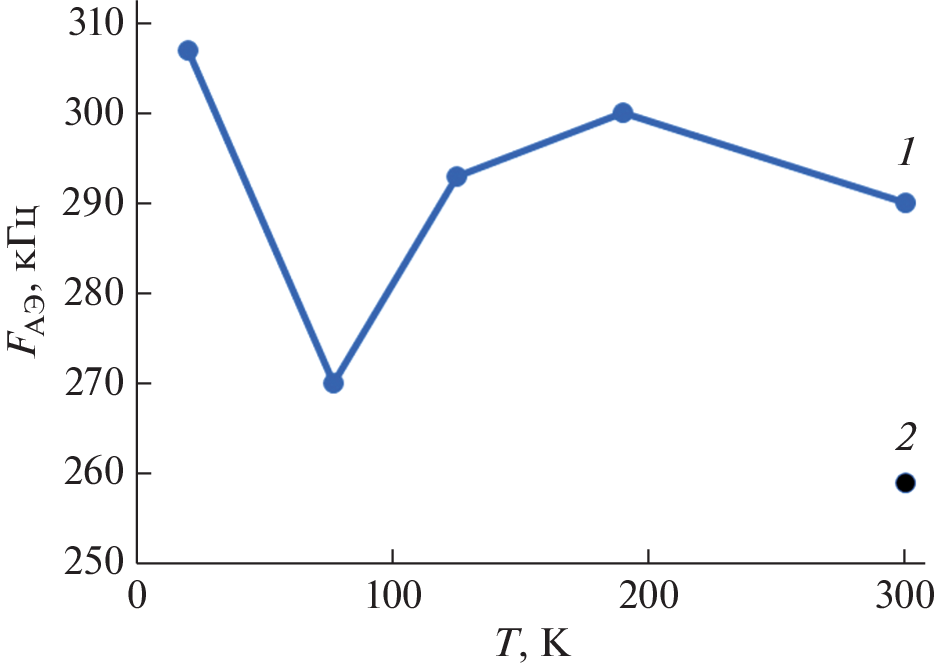

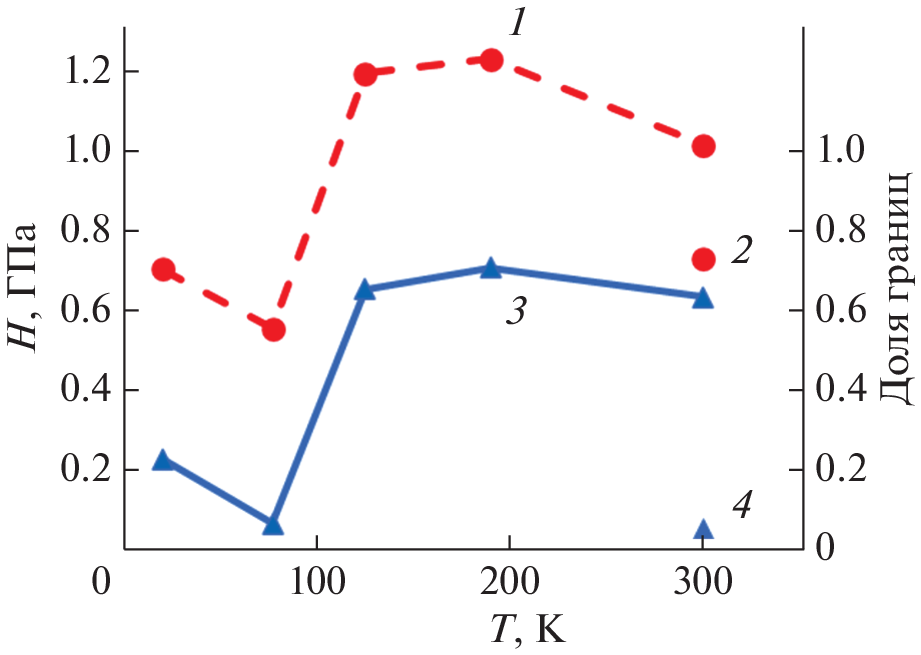

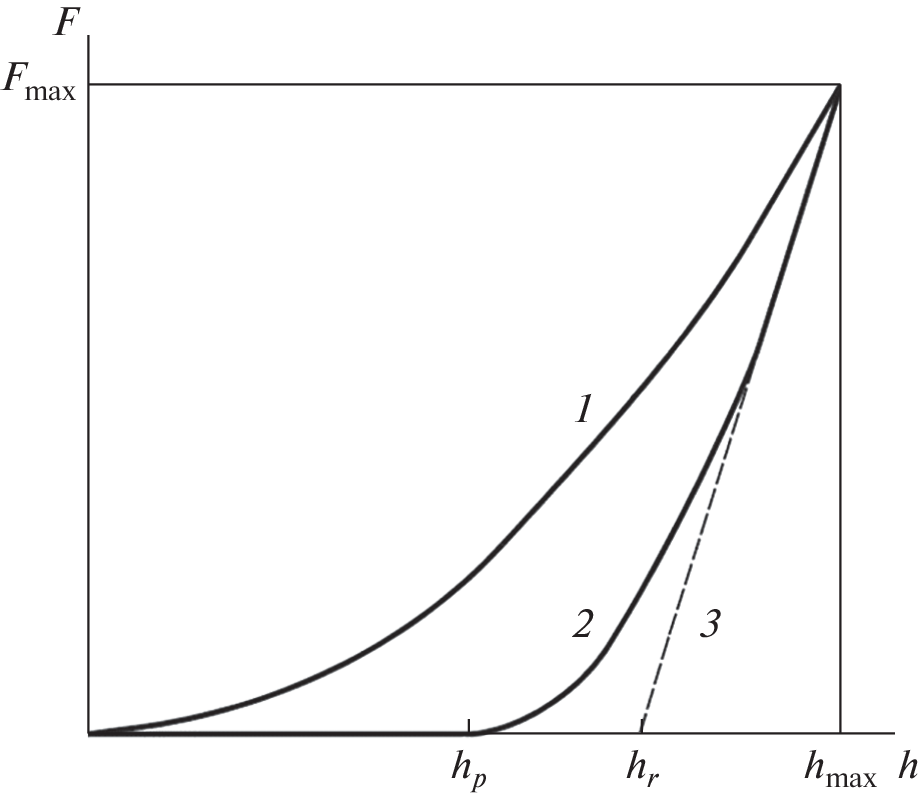

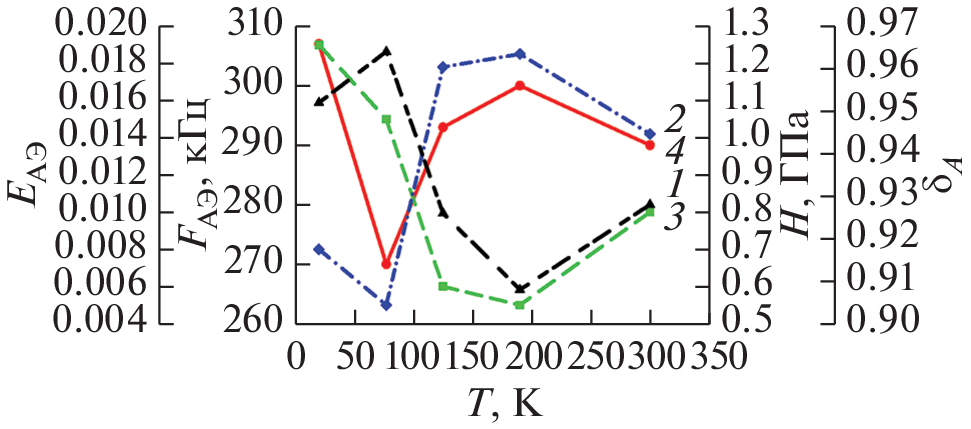

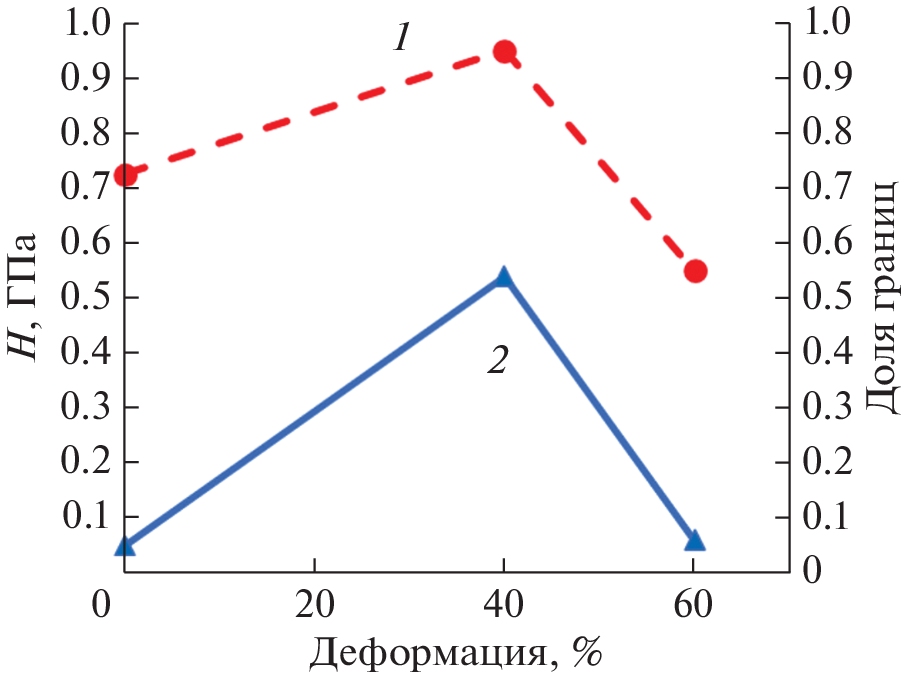

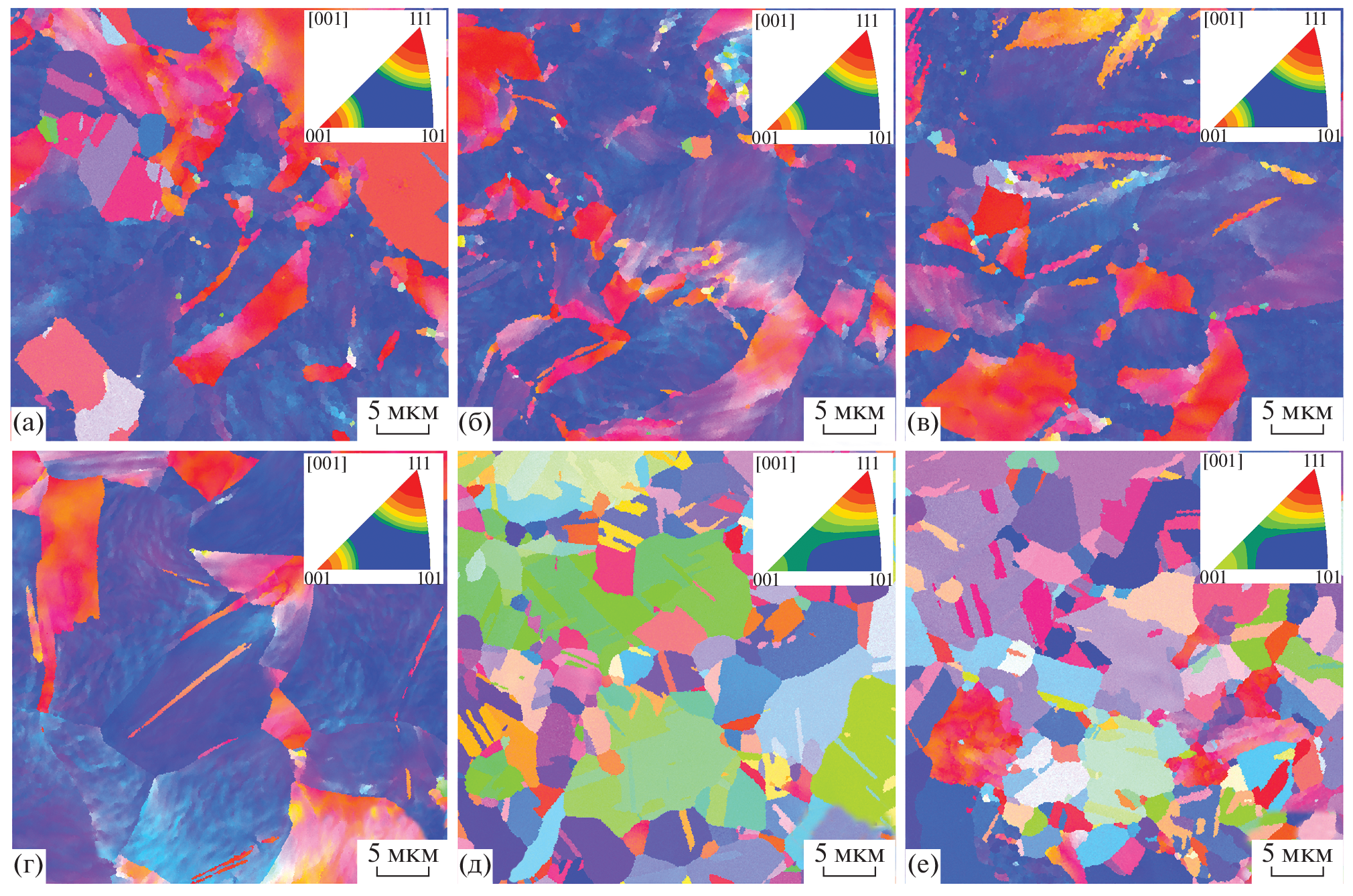

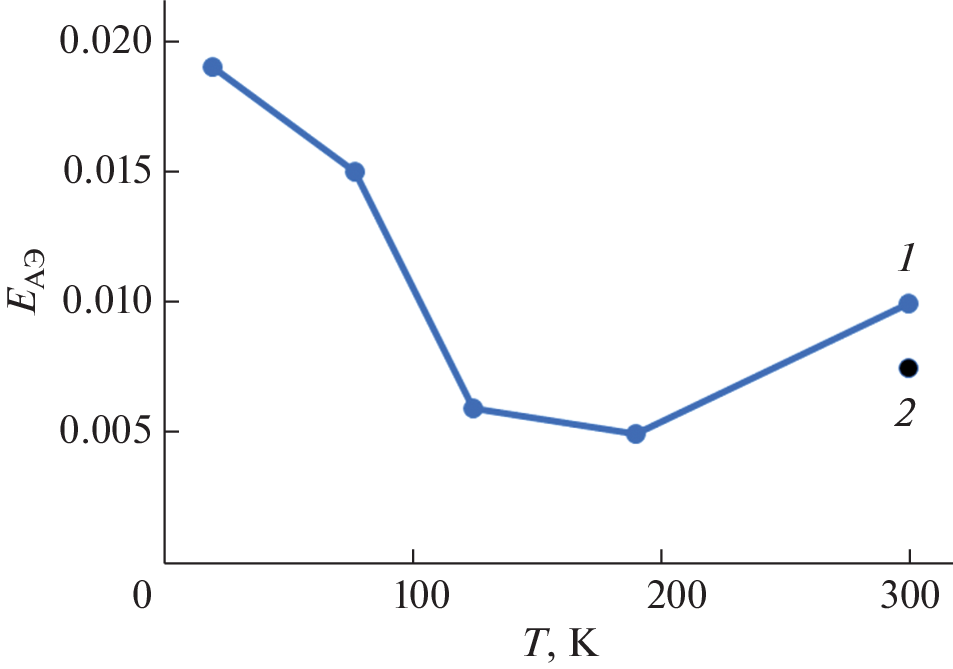

The microstructure, mechanical and acoustic properties of copper samples in the initial state and after barocryodeformation in different modes have been studied. It is shown that cryogenic temperatures contribute to significant grain refinement due to the activation of mechanical twinning processes; a homogeneous structure with an average grain size of 5–8 µm is formed. Barocryodeformation at temperatures up to 125 K leads to a decrease in plasticity and a significant increase in hardness. A further decrease in temperature, on the contrary, contributes to a significant increase in plasticity, as well as a decrease in hardness. A correlation has been noted between the median frequency of acoustic emission and the hardness value at all barocryodeformation temperatures.
About the authors
A. V. Danyuk
Togliatti State University
Email: lena@smel.math.spbu.ru
Russia, 445020, Togliatti
D. L. Merson
Togliatti State University
Email: lena@smel.math.spbu.ru
Russia, 445020, Togliatti
E. V. Chernyaeva
Saint-Petersburg State University
Author for correspondence.
Email: lena@smel.math.spbu.ru
Russia, 199034, Saint-Petersburg
References
- Хаймович П.А. // Перспективные материалы. Т. III. Тольятти: ТГУ, 2009. С. 363.
- Гиндин И.А., Лазарева М.Б., Лебедев В.П., Стародубов Я.Д. // Физика металлов и металловедение. 1967. Т. 23. № 1. С. 138.
- Павлов В.А. // Физика металлов и металловедение. 1989. Т. 6. С. 924.
- Langford G., Cohen M. // Trans. Am. Math. Soc. 1969. V. 82. P. 623.
- Гиндин И.А., Лазарева М.Б., Лебедев В.П., Стародубов Я.Д., Мацевитый В.М., Хоткевич В.И. // Физика металлов и металловедение. 1967. Т. 24. № 2. С. 347.
- Хаймович П.А. // Физика и техника высоких давлений. 2013. Т. 23. № 1. С. 56.
- Хаймович П.А. // Вопросы атомной науки и техники. Сер. Физика радиационных повреждений и радиационное материаловедение. 2006. Т. 89. № 4. С. 28.
- Хаймович П.А. Барокриодеформирование металлических материалов // Матер. V Междунар. науч. конф. “Прочность и разрушение материалов и конструкций”. Оренбург, 12–14 марта 2008 г. Т. 1. С. 33.
- Мац А.В., Стародубов Я.Д., Хаймович П.А. // Вопросы атомной науки и техники. 2002. № 1. С. 161.
- Гиндин И.А., Лазарева М.Б., Лебедев В.П., Стародубов Я.Д., Мацевитый В.М., Хоткевич В.И. // Физика металлов и металловедение. 1967. Т. 24. № 2. С. 347.
- Лившиц Л.Д., Рябинин Ю.Н., Береснев Б.И. // Журн. технической физики.1965. Т. 36. Вып. 2. С. 348.
- Полухин П.И., Горелик С.С., Воронцов В.К. Физические основы пластической деформации. Учебное пособие для вузов. М.: Металлургия, 1982. 584 с.
- Стародубов Я.Д., Хаймович П.А. // Проблемы прочности. 1975. № 10. С. 116.
- Береснев Б.И., Мартынов Е.Д., Родионов К.П., Булычев Д.К., Рябинин Ю.Н. Пластичность и прочность твердых тел при высоких давлениях. М.: Наука, 1970. 162 с.
- Хаймович П.А. // Физика низких температур. 2018. Т. 44. № 5. С. 463.
Supplementary files
