Подземные части тыновых укреплений в Сибири конца XVI – начала XVIII в.

Полный текст

В публикации представлена часть более масштабного исследования, посвященного реконструкции устройства тыновых стен в деревянных оборонительных сооружениях Русского государства в Сибири и на Дальнем Востоке конца XVI – начала XVIII в. В его рамках рассматриваются такие вопросы, как проблема конструкции косых и козельчатых острогов, особенности устройства тюремных тыновых стен, варианты конструкции надземной части тыновых стен и способы скрепления тынин в стене. Цель статьи – выяснить варианты конструкции подземной части тыновых стен.

Обобщающие труды по данной теме отсутствуют, но из некоторых публикаций можно почерпнуть интересующие нас сведения. Ф.Ф. Ласковский в своем фундаментальном труде, посвященном истории отечественной фортификации, ничего не сообщает об устройстве тыновых канавок. Это обусловлено тем, что в письменных источниках этому почти не уделяется внимания, а археологические исследования таких памятников в досоветский период не велись. Относительно устройства помоста (связь конструкции помоста верхнего боя с древесными остатками в тыновой канавке будет рассмотрена далее) Ф.Ф. Ласковский пишет, что простейшая его конструкция – это настил на поперечных венчатых стенках, врубленных в тыновую стену (Ласковский, 1858а. Л. 10. Изобр. 82, 83; 1858б. С. 100). При этом автор не описывает и на иллюстрациях не показывает, каким образом венчатая стенка-опора могла быть врублена в тын. Нам не известны такие случаи в практике русского гражданского или оборонного деревянного зодчества.

М.М. Красовский дополнительно сообщает, что существовали тыновые стены, “у которых все пространство между тыном, настилом и задними стойками засыпалось землей” (Красовский, 2002. С. 100). С.Н. Баландин лишь указывает на то, что к тыну пристраивался помост для верхнего боя, который одновременно увеличивал устойчивость стены (Баландин, 1974. С. 13). Н.П. Крадин, дополняя сообщение Ф.Ф. Ласковского и С.Н. Баландина, полагает, что помост мог устраиваться на вертикальных столбах, на которые укладывались горизонтальные бревна, одним концом врубавшиеся в тыновую стену (Крадин, 1986. С. 242). Все эти тезисы не подтверждены источниковой базой и какой-либо аргументацией.

К.С. Носов применительно к русской архитектуре VIII–IX вв. сообщает, что бревна вкапывались на глубину 0.5–1 м. Тыновая канава вместе с грунтом забутовывалась горизонтальными обрубками плах и бревен. Автор отмечает, что все эти параметры выведены по археологическим материалам более позднего времени, но не указывает, по каким именно, и не сообщает, были ли среди них материалы эпохи первоначального освоения Сибири и Дальнего Востока Русским государством (Носов, 2002. С. 8, 9).

Приведенный историографический обзор показал, что в настоящий момент хоть сколько-нибудь удовлетворительное представление об устройстве подземной части тыновых стен и помостов верхнего боя при них отсутствует.

Основные параметры подземной части тыновой стены – глубина, ширина и форма поперечного разреза тыновой канавки, а также количество рядов бревен и их взаиморасположение. О глубине тыновых канавок мы можем судить преимущественно по данным археологических раскопок и в меньшей степени по сообщениям письменных источников. Анализ этого параметра существенно затруднен тем фактом, что исследователи в своих публикациях по-разному указывают глубину: от дневной поверхности, от погребенной почвы, от уровня материка, но чаще вовсе не указывают уровень, от которого производилось измерение. Существовал стандарт по заглублению тыновых стен в грунт. Констатировать наличие такого стандарта нам позволяют результаты изучения тыновых стен тюремных острогов в Русском государстве в XVII–XVIII вв. (Горохов, 2025). Мы также полагаем, что согласно правилам возведения тыновых стен, заглублять тынины следовало на определенную глубину именно в материковый грунт. Но это требование могло не соблюдаться либо по незнанию, либо с целью экономии времени, либо в силу объективных обстоятельств, когда канавка устраивалась в мощном культурном слое города, например в Енисейске¹. В таком случае глубина канавки измерялась от дневной поверхности на момент строительства.

Таким образом, при подготовке данных для анализа глубины тыновых канавок значения глубин, данные от уровня погребенной почвы или материка, следует оставить без изменения, а значения, указанные от уровня дневной поверхности, необходимо уменьшить. В настоящем исследовании в подобных случаях мы уменьшили глубину тыновой канавки на 20 см. Данное значение корректно для малых острогов, где отсутствует мощный культурный слой. Для памятников с мощным культурным слоем и неоднократными перестройками тыновых стен определение глубины тыновой канавки должно выполняться индивидуально с учетом конкретных обстоятельств.

Анализ глубины канавок показал, что она находится в диапазоне от 0.4 до 1.3 м. Наиболее распространенная глубина – 0.54–0.72 м (45%), на интервал от 0.54 до 1.08 м приходится 83% случаев (рис. 1).

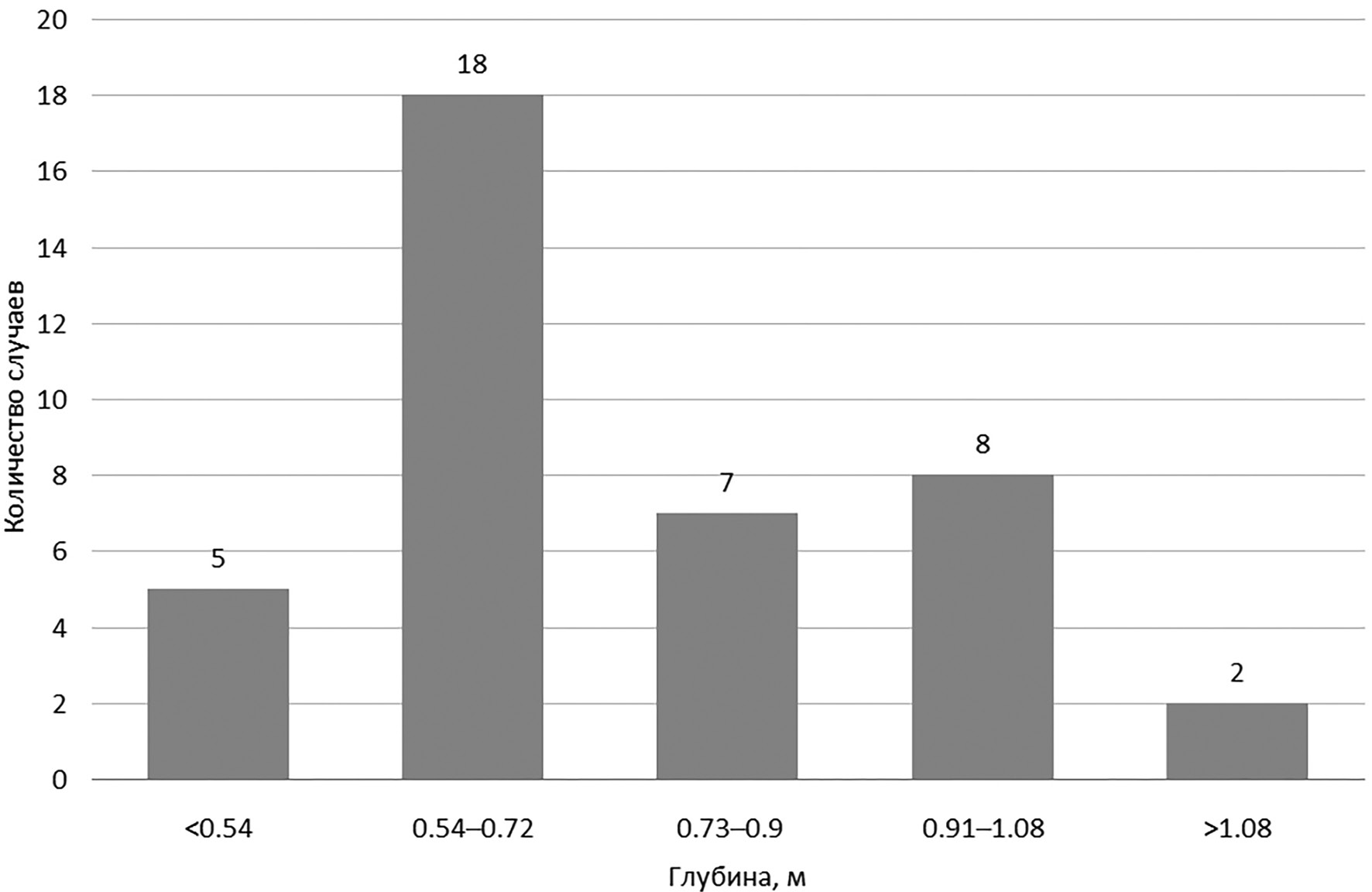

Рис. 1. Глубины тыновых канавок.

Fig. 1. Depth of the fence grooves

Сведения о ширине тыновой канавки представлены исключительно немногочисленными археологическими данными. Этот параметр находится в интервале 0.25–1 м. Чаще всего фиксируются тыновые канавки шириной 0.36–0.54 м, а также 0.73–1.08 м (рис. 2). Разбивка диапазона ширины тыновых канавок произведена нами на отрезки, равные ¼ аршина, как это было принято в XVII–XVIII вв.

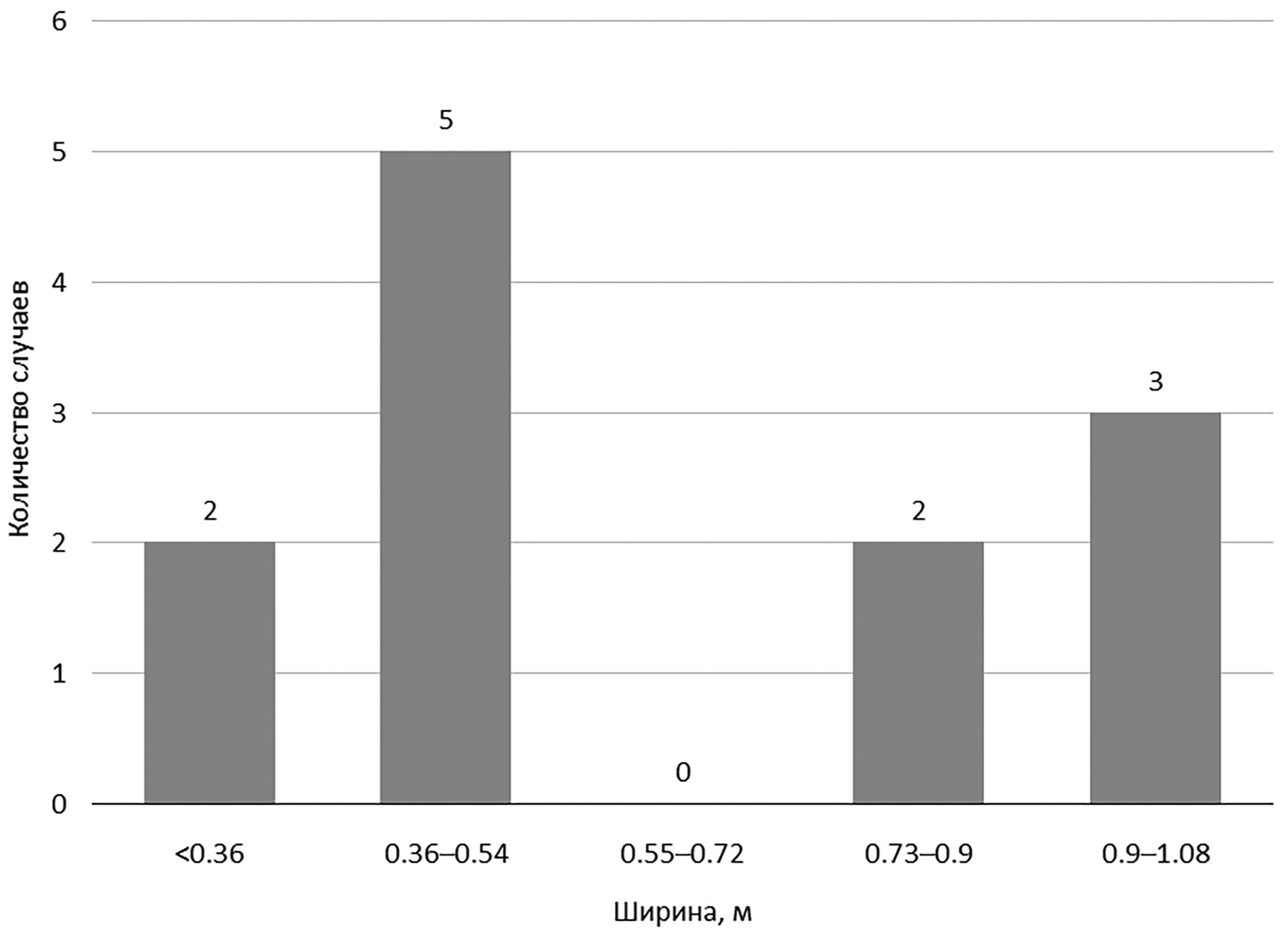

Рис. 2. Ширина тыновых канавок.

Fig. 2. Width of the fence grooves

В первом случае в канавку помещался один ряд вертикальных бревен (тынин). Во втором случае могли помещаться 2-3 ряда вертикальных или вертикальных и горизонтальных бревен. Ряд случаев широких тыновых канавок исключен из рассмотрения: канавка (траншея) на Чукманском мысу в Тобольске и сведения об аномально широкой тыновой канавке в Сосновском остроге. Траншея на Чукманском мысу в Тобольске идет по краю высокой террасы с крутым склоном, имеет ширину 1–1.7 и глубину 0.7–1 м от материковой поверхности и 1.5 м от дневной поверхности. Остатки тынин в траншее не зафиксированы. Выявлены отдельные пятна от вертикально установленных бревен (Аношко, Клименко, 2019. С. 13, 14). Такая ширина тыновой канавки лишена практического смысла, так как, во-первых, требует перемещения большого количества дополнительного грунта, во-вторых, тыновая стена будет менее устойчива в широкой полосе рыхлого (относительно материкового) грунта и, в-третьих, в Сибири и на Дальнем Востоке отсутствуют примеры конструкций тыновых стен, в которых в тыновой канавке размещалось бы более трех рядов вертикальных бревен. Назначение этой траншеи остается невыясненным.

В случае Сосновского острога ширина зафиксирована на уровне материка. Судить о ее ширине по пятну некорректно. Ширина тыновой канавки на этом памятнике была также зафиксирована в разрезе силосной ямы, где она составила 0.4 м (Ширин, 2017).

Опыт автора настоящей работы (Умревинский острог) и исследователей Тарханского острога показывает, что при выборке тыновой канавки ее ширина быстро убывает (Зах, Сидорова, 2021. С. 74). Обусловлено это тем, что после завершения сооружения тына участки материкового грунта, прилегающие к канавке, несколько проседали в более рыхлое заполнение подтромбовки стены. Надматериковые слои грунта замещали материковый грунт на участке просадки. Это приводит к тому, что при зачистке на уровне материковой поверхности ширина канавки, представленная пятном, оказывается существенно больше действительной ширины тыновой канавки.

Ширина тыновой канавки определяется двумя основными факторами: ее глубиной и количеством рядов бревен, которые планируется в ней разместить. Опыт автора по выборке заполнения тыновых канавок показывает, что эффективная выемка грунта на глубину до 0.7–0.8 м с помощью лопаты возможна при ширине канавки около 0.4 м. Дальнейшее углубление при такой ширине приводит к резкому падению производительности труда. Из этого факта существует два следствия: тыновые канавки шириной около 0.4 м, как правило, имели глубину не более 0.8 м на момент сооружения; для сооружения тыновой канавки глубиной более 0.8 м от дневной поверхности требовалось увеличить ее ширину на всю глубину, делать ступени-уступы или наклонные стенки.

Ширина тыновой канавки существенно более 0.4 м не всегда сочетается с глубиной более 0.8 м. Увеличенная ширина может быть связана с необходимостью размещения в канавке бревен в несколько рядов. Строители должны были стремиться не расширять тыновую канавку без практической надобности, так как:

1) непотревоженный материковый грунт всегда плотнее забутовки, следовательно, чем у́же прослойка забутовки между стеной и краем канавки, тем меньше вероятность крена тына;

2) чем шире канавка, тем больший объем грунта необходимо переместить строителям.

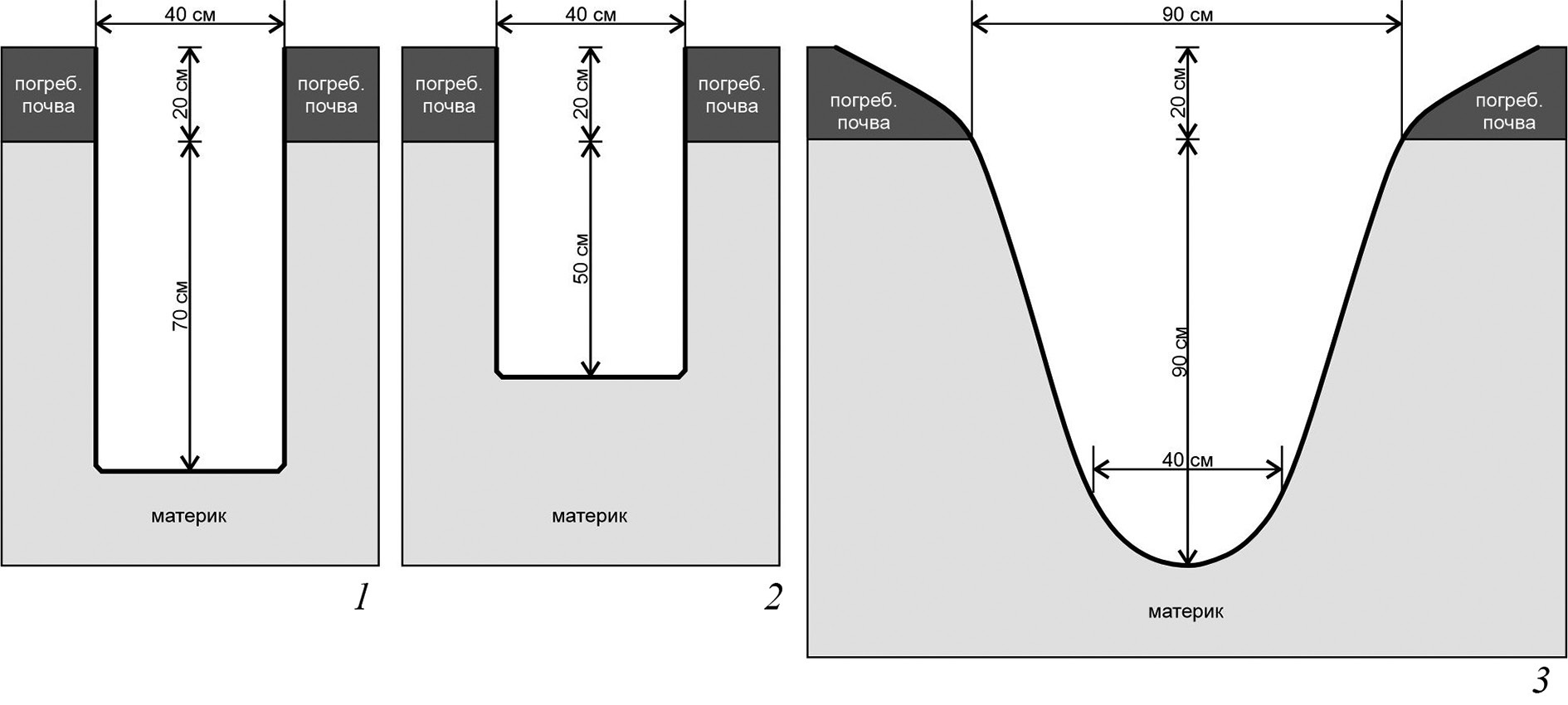

Рис. 3. Варианты профилей тыновых канавок. 1 – заглубленная в материковый грунт на один аршин (70 см); 2 – заглубленная на один аршин (70 см) от дневной поверхности; 3 – на одном из участков тыновой стены Казымского острога (по: Молодин и др., 2018. С. 24. Рис. 15).

Fig. 3. Varieties of the fence groove profiles. 3 – after Molodin et al., 2018. P. 24. Fig. 15

Вид канавки в разрезе определяется ее глубиной и шириной (рис. 3). Если канавка шириной около 0.4 и глубиной до 0.7–0.8 м от дневной поверхности или в материковом грунте при небольшой мощности погребенной почвы, то она, как правило, имеет вертикальные стенки и плоское дно. Если глубина превышает указанное значение, то канавка приобретает расширение в верхней части. В таком случае в разрезе она имеет вид параболы², как это зафиксировано, например, в Казымском остроге, где глубина канавки от дневной поверхности на одном из участков составляла 1.1 м (Молодин и др., 2018. С. 24. Рис. 15). Если ширина канавки существенно больше 0.4 м, то она имеет вертикальные стенки и при глубине, существенно более 0.7 м, так как увеличенная ширина позволяет изымать грунт с большей глубины.

В ходе археологических исследований сибирских острогов выявлены случаи нахождения в одной тыновой канавке одновременно нескольких рядов остатков вертикальных бревен. Все такие находки можно разделить на группы:

В Илимском остроге в ходе археологических исследований на одном из участков тыновой стены зафиксировано, что тыновая стена состояла из двух рядов тынин, отстоявших друг от друга, а между рядами горизонтально уложены бревна (Седякина, 1972. С. 306). Было бы неверно интерпретировать зафиксированные объекты как стену, образованную двумя параллельными рядами тына с заполнением между ними в виде горизонтальных бревен. Во-первых, такие тыновые стены не известны по письменным, изобразительным и этнографическим источникам. Во-вторых, возведение подобной стены требует существенно больших усилий и строительного материала по сравнению со строительством обычного тына. В-третьих, горизонтальные бревна могли служить для более прочной фиксации тыновой стены в грунте, а не представлять собой заполнение пространства между двумя параллельными стенами (надземная часть тыновой стены не сохранилась). В-четвертых, как показано в статье (Горохов, 2024а), главной характеристикой тыновых стен деревянных оборонительных сооружений в Сибири и на Дальнем Востоке была высота, а не толщина. В частности, это подтверждается тем, что для возведения тына использовались специально изготовленные полубревна. Мы полагаем, что тыновые стены из двух параллельных рядов без заполнения внутреннего пространства также никогда не существовали по тем же самым причинам.

Стену похожей конструкции описывают исследователи Тарханского острога. В канавке шириной 0.5 м в два ряда размещались остатки параллельных тыновых стен, отстоявших друг от друга на некоторое расстояние. При этом между тынинами существовали промежутки. Исследователи острога предполагают, что между двух рядов толстых тынин горизонтально укладывались бревна, образуя сплошную стену (Зах, Сидорова, 2021. С. 74). К описанной ситуации в полной мере относятся аргументация и выводы, приведенные нами при рассмотрении стен Илимского острога. Необходимо лишь добавить, что в столь узкой тыновой канавке невозможно разместить три ряда бревен (два вертикальных и один горизонтальный). Промежутки между соседними бревнами в ряду тынин в Тарханском остроге – признак разреженной тыновой стены (Горохов, 2024а).

Аналогичная ситуация зафиксирована при раскопках в Енисейске: две параллельные разреженные тыновые стены, между которыми плашмя была положена доска (Гевель, Лысенко, 2015. С. 75. Рис. 5).

Очевидно, что заполнение пространства между тыновыми стенами дорогостоящими досками бессмысленно. Вероятно, в данном случае доска также служила распоркой между остатками старой тыновой стены и бревнами новой стены. Аналогичная доска присутствует в одном из разрезов “двухрядной” тыновой стены. Здесь же можно видеть, что при реконструкции стены канавка для нового тына отрывалась вплотную к старой стене, захватывая собой часть канавки предшествовавшего тына. Из разреза также видно, что параллельные стены разновременные (Лысенко и др., 2020. С. 86. Рис. 7). Последний факт зафиксирован еще по меньшей мере на трех участках (Лысенко и др., 2020. С. 84, 85. Рис. 3–5). На одном из разрезов можно видеть, что каждая из стен “двухрядного” тына установлена в свою отдельную канавку, которые не имеют материковой прослойки между собой (Лысенко и др., 2020. С. 85. Рис. 4). На участке западной тыновой стены обнаружены две параллельные разновременные тыновые стены с горизонтально уложенными бревнами между ними (Лысенко и др., 2020. С. 84. Рис. 3).

Анализ приведенных данных по Илимскому, Тарханскому и Енисейскому острогам позволяет сделать вывод о том, что наличие в одной тыновой канавке остатков двух параллельных тыновых стен, отстоящих друг от друга на некоторое расстояние, является признаком возведения новой тыновой стены взамен пришедшей в негодность. Новая стена устраивалась почти вплотную к старой с целью сокращения трудозатрат по выемке грунта из канавки, так как забутовка старой тыновой стены существенно более рыхлая, чем непотревоженный грунт. При этом выдерживалось некоторое расстояние от остатков прежней стены, вероятно, чтобы не допустить перехода процесса гниения со старых тынин на новые. Для этого, а также с целью более прочного укрепления новой стены в тыновой канавке, между старой и новой стенами могли размещать горизонтальные бревна и доски. Их всегда укладывали в один ряд в верхней части канавки, чтобы можно было легко извлечь в случае необходимости ремонта тыновой стены, о чем будет сказано далее.

В Красноярске в ходе археологических исследований выявлена тыновая канавка шириной около 1 м, по обеим сторонам которой располагались два ряда бревен, которые интерпретированы А.Ю. Тарасовым как остатки тыновых стен (Тарасов, 2001. С. 149). Фортификационное назначение такого сооружения непонятно. Если эти две тыновые стены существовали одновременно и имели одинаковую высоту, то такое сооружение бессмысленно, так как не позволяет поражать противника из-за внутренней стены. Если воздействие на противника велось из-за внешней стены, то не ясно назначение внутренней стены. Можно предположить, что внутренняя стена служила опорой для помоста верхнего боя. Но такая конструкция опор чрезвычайно нерациональна, так как требует большого количества строительного материала и существенного объема земляных работ, но не имеет никаких преимуществ перед столбовыми опорами. Сплошная внутренняя опора нужна в случае, если внутреннее пространство между стенами заполнялось грунтом, поверх которого устраивался помост верхнего боя. Но, во-первых, в публикации А.Ю. Тарасова ничего не сказано о наличии такого заполнения. Во-вторых, заполнять пространство между тыновыми стенами грунтом не разумно, так как заполнение вскоре выдавит эти стены и вся конструкция начнет распадаться. Единственной разумной интерпретацией данных, которыми мы располагаем, может быть возведение новой стены, параллельно пришедшей в негодность. Для этого была вырыта канавка шириной 0.5 м, которая слилась со старой канавкой аналогичной ширины.

В ходе раскопок Братского острога в 1957 г. исследованы тыновые стены, которые на разных участках состояли из 1–3 рядов остатков вертикальных бревен. Раскопки велись траншеями шириной 2 м, заложенными перпендикулярно тыновым стенам, поэтому изучены относительно небольшие отрезки тына. При таких условиях судить о том, насколько далеко за пределы раскопов простираются зафиксированные особенности тыновой стены (количество рядов остатков бревен) не представляется возможным. На всех участках обнаружен один сплошной ряд остатков вертикальных бревен. На некоторых – вплотную к нему располагался второй ряд остатков вертикальных бревен, который уже не был сплошным. На одном из отрезков зафиксирован фрагмент стены, представленный тремя рядами остатков вертикальных бревен, два из которых (внутренний и внешний) были несплошными. Руководитель раскопок А.В. Никитин полагал, что тын был высоким и, следовательно, неустойчивым. По этой причине с одной или двух сторон он был укреплен дополнительными рядами вертикальных бревен. Как следует из контекста, такие крепления были сооружены одновременно с возведением стены (Никитин, 1961. С. 218, 219. Рис. 3, 4).

Возведение дополнительных креплений требовало большого количества строительного материала и привлечения людей. Последние всегда были в недостатке на новоприсоединенных территориях. Поэтому устройство таких креплений должно было быть вызвано насущной необходимостью. На разных участках тыновая стена была представлена количеством рядов остатков вертикальных бревен от одного до трех, поэтому не приходится говорить о том, что она была возведена таким образом по какому-то первоначальному замыслу. Правильнее было бы предположить, что разнообразие конструктивного устройства она приобрела в процессе своего существования. Вероятно, причины появления дополнительных несплошных рядов бревен различной протяженности, а также отдельных бревен следующие:

В результате подвижек грунта и/или ветрового воздействия тыновая стена могла получить крен в сторону, перпендикулярную своему направлению. Наклонная безопорная тыновая стена быстро разрушается, так как, во-первых, при ее искривлении происходит разрушение крепления бревен в “ласточкин хвост” (Горохов, 2024б). Во-вторых, с момента возведения стены в месте ее контакта с грунтом начинаются активные процессы гниения древесины. Прочность бревна в этом месте постепенно снижается. Пока тыновая стена находится в околовертикальном положении, это не представляет для нее особой опасности. Однако при крене в этом месте может произойти излом, что приведет к падению значительной части стены и наклону соседних участков.

Мы полагаем, что остатки дополнительных рядов бревен свидетельствуют о том, что существовала угроза крена стены. Для сохранения тына в вертикальном положении на проблемном участке вплотную к нему вкапывался или вбивался дополнительный ряд бревен, который препятствовал заваливанию стены. Бревна дополнительного ряда, вероятно, не возвышались над уровнем грунта или возвышались незначительно, так как фактором, вызывающим крен стены, была подвижка грунта или рыхлость забутовки тыновой канавки. Бревна дополнительной стены-подпорки должны были заменить собой ненадежный рыхлый грунт в канавке и служить распоркой между тынинами и более плотным материковым грунтом стенки канавки (рис. 4, 1). В таком случае стена-подпорка не должна быть строго сплошной, что и зафиксировано при раскопках Братского острога. Со временем мог наметиться крен уже укрепленной стены в другую сторону и тогда появлялась вторая стена-подпорка с противоположной стороны (“третий ряд”).

В письменных источниках присутствуют факты, подтверждающие наши выводы. Согласно описанию 1629 г. Вережунский острог “поизвалялся и дыряв, и будет крепить новым лесом и тому старому лесу стоять еще мочно” (Акты Московскаго…, 1890. С. 262). В Верхотурье по описанию 1641–1642 гг. “острог прогнил и во многих местах повалился, а которые прясла и стоят, и те с обеих сторон на подпорах” (Корчагин, 2012. С. 157). Возможно, что под “крепить новым лесом” и “на подпорах” подразумевается, что угрожающие падением тыновые стены были укреплены врытыми или вбитыми вплотную к ним столбами.

При раскопках Илимского острога также был зафиксирован участок трехрядной тыновой стены (Васильевский и др., 1978. С. 228). К этому памятнику приложимы все те соображения, что высказаны нами относительно трехрядных стен Братского острога.

В начале XIX в. Илимский острог посетил Н. Щукин, который оставил в своих путевых заметках следующее сообщение: “Острог состоял из двойнаго частокола, с тремя воротами. Частокол давно подгнил и упал” (Щукин, 1844. С. 62). Как автор мог узнать, что частокол (тыновая стена) был двойным, если он давно упал? Вряд ли на земле одна на другой лежали две стены. Местные жители должны были вторично употребить упавшие тынины или использовать их на дрова. Вероятно, Н. Щукин видел торчащие из земли остатки двух рядов бревен, из чего сделал вывод о двухрядной стене. Мы полагаем, что один из этих рядов был остатками тыновой стены, а второй – подпорной стенки.

Н.П. Крадин, анализируя описание Илимского острога 1702 г., затрагивает проблему многорядности тыновой стены этого оборонительного сооружения: «Фраза “с столбами и переклады” означает, что с внутренней стороны (из острога) вертикальные бревна тыновой стены скреплялись друг с другом горизонтальными связями (перекладинами), а также примерно на половину или треть ее высоты стена для прочности укреплялась врытыми (или вбитыми в землю) вплотную к ней бревнами почти такого же диаметра, как и сама стена. Делалось это для того, чтобы противник, устанавливая с внешней стороны к стене лестницы и сооружая другие приспособления, не смог ее повалить» (Крадин, 2013. С. 47). Н.П. Крадин бездоказательно и ошибочно полагает, что переклады – это конструктивный элемент, призванный скреплять отдельные бревна в стену. В действительности это конструкция, связанная с помостом и устройством места для размещения катков (Кочедамов, 1978. С. 51; Акты Московскаго…, 1901. С. 49). Дальнейшие рассуждения автора, основанные на неверной интерпретации слова переклады, также ошибочны. В фразе “со столбами и переклады” слово “столбы” не указывает на существование подпорной стенки тына, а свидетельствует о существовании помоста. Наличие помоста делает бессмысленным устройство подпорной стены, так как такой подпоркой служит сам помост. О том, что помост выполнял те же функции, что и подпорная стенка и служил ее заменой, свидетельствует одно из описаний Верхотурья: “острог поставить по Верхотурскому без подпоров с мостами и с катками” (Дополненiя къ актамъ…, 1857. С. 1, 3). Участки остатков двойных рядов вертикальных столбов зафиксированы также при раскопках Сосновского острога и в Челябинске (Кимеев, Ширин, 1998. С. 49; Самигулов, Мишин, 2005. С. 146; Боталов, 1998. С. 8).

Если одна из тынин в стене полностью перегнивала у своего основания и одновременно ее крепление в ласточкин хвост становилось ненадежным, то создавался риск того, что при штурме противник сделает в этом месте пролом. Такую тынину нужно было заменить или укрепить. При скреплении бревен в стену с помощью самого распространенного приема “на иглах” (в ласточкин хвост) (Горохов, 2024б) замена отдельных тынин была невозможна. В этих условиях целесообразно было продублировать ветхую тынину одной или двумя новыми. При археологических исследованиях такой ремонт будет представлен остатками одного или двух столбов, стоящих вплотную к остаткам тыновой стены. В практике археологических исследований подобные случаи не редки, но они не часто находят отражение в публикациях (см., например: Матвеев и др., 2012. С. 181). Дополнительные тынины не могут быть скреплены с основной стеной в ласточкин хвост. Вероятно, они крепились к стене с помощью железных скоб (рис. 4, 2). Если тынина подгнила у основания, но крепление в ласточкин хвост остается надежным, то в таком случае достаточно укрепить проблемную тынину у ее основания с помощью двух невысоких столбов, которые при раскопках будут представлены остатками вертикальных бревен, стоящих вплотную к остаткам тынин с двух сторон от подгнившей тынины (рис. 4, 3).

Рис. 4. Реконструкция участков стен с остатками двойных и тройных рядов вертикальных бревен. 1 – подпорная стенка при тыновой стене; 2 – бревна, дублирующие пришедшую в негодность тынину; 3 – столбы-крепления подгнившей тынины.

Fig. 4. Reconstruction of sections of walls with the remains of double and triple rows of vertical logs

Часть случаев, когда с внутренней стороны тыновой стены вплотную к ней располагаются остатки единичных бревен, связана с устройством помоста верхнего боя. Каркас полатей опирался на эти столбы, а также на столбы, которые отстояли от стены на некотором расстоянии. Существует довольно много археологических свидетельств такой конструкции полатей верхнего боя (см. описание конструкции помоста в Илимском остроге, приведенное нами выше, а также: Адамов и др., 2008. С. 59; Бородовский, Горохов, 2008. С. 75, 76; Корчагин, 2012. С. 170; Матвеев и др., 2012. С. 181). Устройство полатей на столбах наиболее экономично с точки зрения расхода строительных материалов и усилий строителей. При необходимости такие помосты могли быть отремонтированы без особых усилий. Вероятно, элементы конструкции помоста не врубались в тыновую стену, так как обветшание тыновой стены угрожало бы конструктивной целостности помоста и наоборот. Изолированные друг от друга конструкции помоста и тына удобней ремонтировать.

В завершение необходимо осветить проблему заострения нижних концов тынин и связанный с этим вопрос сооружения тыновых стен из вбитых в грунт бревен. Некоторые исследователи полагают, что бревна тына забивались в грунт (Матвеев, Трофимов, 2005. С. 81; Секретарь, 1986. С. 63)³. Очевидно, что заострение нижних концов тынин имеет практический смысл только при их забивании в грунт. Но тогда не нужна тыновая канавка, отсутствие которой легко может быть зафиксировано в ходе археологических исследований. Однако такие факты не известны. Можно предположить, что бревна тына забивались в отрытую канавку для большей устойчивости. Тогда должны быть серии соответствующих ямок в материковом грунте на дне канавок. Но такие случаи также не выявлены. Кроме этого, заострение нижних концов бревен существенно затруднило бы насаживание отдельных тынин на “иглу” при креплении их в ласточкин хвост (Горохов, 2024б). Тем не менее существуют случаи фиксации в заполнении тыновых канавок остатков бревен с заостренным нижним концом. При раскопках в Енисейске и Тобольске обнаружено несколько таких бревен. Исследователи полагают, что это переиспользованные верхние части тынин (Матвеев и др., 2008. С. 132, 133; Лысенко и др., 2020. С. 87). В шурфе на площадке Удинского острога выявлены остатки столбов диаметром 13–15 см, нижняя часть которых был заострена под углом 30° (Лбова, 1995. С. 105). Данный шурф находился вне линии тыновых стен острога. В других шурфах, где выявлены острожные стены, затеска нижних концов бревен не зафиксирована. Вероятно, в данном случае обнаружен участок стены усадьбы, церкви или амбара. Наиболее показательна ситуация, отмеченная в ходе раскопок в Тобольске: “на некоторых участках котлованы канав расширялись, а на их дне фиксировались ямки от заостренных концов бревен” (Матвеев и др., 2010. С. 207), т.е. заострены были бревна вне основного ряда тынин. Мы полагаем, что случаи обнаружения в тыновых канавках остатков бревен, нижний конец которых заострен, связан с ремонтом тыновых стен, когда вплотную к тыновой стене в относительно рыхлое заполнение забутовки тыновой канавки, вбивались бревна, призванные не допустить крена стены или укрепить отдельные расшатавшиеся тынины. При этом нижний край таких бревен часто не углублялся в материковый грунт и не оставлял в нем характерного следа.

Представленные результаты исследования показали, что при проведении археологических раскопок остатков тыновых стен необходимо тщательное изучение и фиксирование участков стены, представленных сдвоенными или строенными бревнами. Нужно обратить внимание на то, не расширялась ли канавка в месте нахождения дополнительных бревен; на какую величину заглублены дополнительные бревна относительно тынин стены; каков характер нижнего конца дополнительных бревен; какое пространство между дополнительными бревнами и материковой стенкой канавки. Учет этих характеристик позволит правильно интерпретировать остатки дополнительных бревен в тыновой канавке на конкретном памятнике в качестве подпорной стенки, следов дублирования негодных тынин или остатков столбов-опор полатей верхнего боя.

¹ В Енисейске зафиксирован необычный способ устройства тыновой канавки: в отрытую в относительно рыхлом культурном слое траншею был насыпан слой глины толщиной около 20 см, на который был установлен тын. Автор настоящей статьи и руководители раскопок полагают, что таким образом уменьшалась опасность неравномерного проседания стены в рыхлый культурный слой города. Если на дне траншеи присутствует материковый грунт, то в таком конструктивном приеме нет необходимости, так как он всегда плотнее забутовки из того же грунта (Лысенко и др., 2020. С. 87. Рис. 8).

² Расширение могло быть и ступенчатым, однако такие примеры для острожных тыновых стен в источниках отсутствуют. Глубокие тыновые канавки со ступенчатыми стенками сооружались в тюремных острогах (Горохов, 2025).

³ Факт забивания тынин в грунт Л.А. Секретарь устанавливает на основе единственной миниатюры из Жития Сергия (Владимиров, Георгиевский, 1933. Л. 63), где показано возведение тыновой стены. На переднем плане изображен человек, который ручной деревянной колотушкой замахнулся над крайней тыниной в ряду недостроенного тына. Из-за последней тынины торчат два горизонтальных бруса от крепления в ласточкин хвост. Эта тынина заострена сверху. Мы полагаем, что Л.А. Секретарь неверно интерпретировала этот сюжет, так как: 1) забить тынину ручной деревянной колотушкой невозможно; 2) бить колотушкой по заостренной верхней части тынины бессмысленно. Скорее всего, на данном изображении показан процесс насаживания новой тынины на брусья, которые были конструктивным элементом крепления в ласточкин хвост (Горохов, 2024б).
