Influence of Hydrogen Additive on Electrophysical Parameters and Emission Spectra of Tetrafluoromethane Plasma

Cover Page

Cite item

Full Text

Abstract

The influence of the addition of hydrogen on the electrophysical parameters and emission spectra of tetrafluoromethane under conditions of a direct current glow discharge has been studied. It has been established that gas temperature changes nonlinearly with increasing proportion of hydrogen in the plasma-forming mixture. The emission spectra of tetrafluoromethane plasma with hydrogen were obtained and analyzed. It is shown that plasma radiation is represented by atomic and molecular components, and the dependences of the line radiation intensities on the external conditions of the discharge are determined by the excitation of emitting states during direct electron impacts.

Full Text

1. ВВЕДЕНИЕ

Смеси фторсодержащих (CF4, CHF3, CF2H2) газов с инертными (Ar, He) и молекулярными (H2, O2, Cl2, N2) газами являются перспективными и широко применяемыми плазмообразующими средами при проведении плазмохимического и реактивно-ионного травления ряда металлов и полупроводников [1—3]. Кроме очевидных технологических преимуществ, таких как стабилизация зоны горения плазмы, увеличение анизотропии процесса, добавление к химически активному газу второго компонента способствует защите откачных средств и повышению экологической чистоты производства вследствие снижения токсичных компонентов в отходящих газах плазмохимических установок [1]. Помимо этого использование в качестве второго компонента молекулярного газа позволяет достигать ряда специфических эффектов при травлении ряда материалов, которые не достижимы с помощью однокомпонентного плазмообразующего газа. Например, добавка H2 способствует восстановлению поверхностных оксидов и/или так называемому полирующему травлению обрабатываемой поверхности, позволяет снизить расход фторсодержащего газа без большого уменьшения скорости травления, а в некоторых случаях даже приводит к увеличению этого параметра [4].

Наряду с внешними параметрами разряда (давление и расход газа, вкладываемая мощность) простое изменение начального состава смеси также позволяет регулировать конечный результат обработки. Последнее обусловлено влиянием второго компонента смеси на кинетику плазмохимических и реактивно-ионных процессов и концентрации активных частиц за счет изменения электрофизических параметров плазмы [5, 6]. Таким образом, для эффективной оптимизации процессов плазмохимического травления необходимо знание взаимосвязей между внешними (задаваемыми) параметрами плазмы и ее составом, определяющим стационарные плотности потоков активных частиц на обрабатываемую поверхность. Одним из способов получения подобной информации является оптическая эмиссионная спектроскопия [7, 8]. Целью данной работы являлось исследование влияния добавок водорода на электрофизические параметры и спектры излучения тетрафторметана в условиях тлеющего разряда постоянного тока и возможностей контроля относительных концентраций частиц по соответствующим интенсивностям излучения.

2. МЕТОДИЧЕСКАЯ ЧАСТЬ

Для экспериментального исследования параметров тлеющего разряда постоянного тока в смеси CF4/H2 использовалась вакуумная установка с цилиндрическим проточным реактором (радиус r = 1.4 см, длина зоны разряда l = 56 см), изготовленным из молибденового стекла С-49. Электроды из анодированного алюминия располагались в боковых отростках и имели вид полых цилиндров. Длина разрядного промежутка составляла 36 см. В качестве внешних (задаваемых) параметров разряда выступали ток разряда (i = 10—35 мА), давление газа (p = 20—200 Па) и расход газа (q = 2 см3/с при нормальных условиях).

Откачка вакуумной системы осуществлялась вращательно-масляным форвакуумным насосом ВН-461 (предельное остаточное давление ~2 × 10–2 Па). Контроль давления остаточных газов осуществлялся с помощью манометрического термопарного датчика ПМТ-2, соединенного с вакуумметром ВТ-2А. Давление рабочей газовой смеси в реакторе измерялось U-образным манометром (рабочей жидкостью — силиконовое масло, ρ = 1.04 г/см3). Расход газов измеряли масляным капиллярным реометром, откалиброванным по тетрафторметану и водороду с помощью мерной бюретки известного объема. Газообразный тетрафторметан брали из металлического баллона с маркой “чистый”, содержание основного газа — не менее 99.5%. Водород получали с помощью электрохимического генератора водорода “Кулон-6”, обеспечивающего чистоту газа не менее 95%. Набор исследуемых газов осуществлялся в предварительно откачанные хлорвиниловые емкости. Газовые смеси готовились непосредственно в самой вакуумной системе методом объемного смешения компонентов. Начальный состав плазмообразующей смеси задавался изменением парциальных давлений компонентов в рамках постоянного общего давления.

Температура нейтральных частиц (T) рассчитывалась при решении уравнения теплового баланса реактора [9—11] с использованием экспериментальных данных по температуре наружной стенки, величина которой определялась с помощью хромель-копелевой термопары. Зондовая диагностика обеспечивала данные по осевой напряженности электрического поля в зоне положительного столба разряда (E). При определении приведенной напряженности поля E / N (N = p/(kgT) — общая концентрация частиц в реакторе) проводилось усреднение температуры предположении о заданном (Бесселевском) профиле радиального распределения этого параметра. Запись спектров излучения плазмы смеси CF4/H2 осуществлялась с помощью оптоволоконных спектрометров AvaSpec-3648 и AvaSpec-2048-2. Рабочий диапазон длин волн составлял 200—1000 нм. При расшифровке спектров использовались справочники [12, 13]. Контроль примесей компонентов атмосферного воздуха в основном газе осуществлялся качественно, по наличию или отсутствию полос излучения N2, OH и CO в спектрах излучения.

3. РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Как показали эксперименты, увеличение доли водорода при постоянстве силы тока приводит к уменьшению осевой напряженности электрического поля (табл. 1): в 1.7 раза для i = 15 мА и в 2 раза для i = 25 мА при росте доли водорода 0—100%. Падение осевой напряженности электрического поля также сопровождается монотонным уменьшением удельной мощности (рис. 1), вкладываемой в плазму CF4/H2. Также было установлено, что величина температуры газа (рис. 2) проходит через максимум при отметке 50% водорода в смеси, далее уменьшается до значений температуры соответствующей плазме чистого водорода (в диапазоне 0—50% водорода в смеси CF4/H2: при i = 15 мА температура увеличивалась от 330 до 340 К при i = 25 мА с 354 по 359 К, в 1.03 и 1.01 раза соответственно, а при 100% H2 в смеси температура уменьшалась до 323 и 336 К для i = 15 и 25 мА соответственно). Объяснением такого хода полученных зависимостей температуры газа с увеличением доли водорода в смеси, по нашему мнению, может являться рост коэффициента теплопроводности газа (увеличение параметра ηгаз в 10 раз при росте доли водорода 0—100% для обоих токов разряда).



Таблица 1. Зависимость осевой напряженности электрического поля и общей концентрации частиц от доли водорода в смеси CF4/H2

Доля H2 в смеси CF4/H2, %

i = 15 мА

i = 25 мА

Е, В/см

N, 10–15 cм–3

Е, В/см

N, 10–15 cм–3

0

26.75

21.95

31.95

20.46

20

21.51

21.42

24.94

20.12

50

19.17

21.27

20.65

20.13

80

16.23

21.75

16.95

20.80

100

15.97

22.31

16.10

21.56

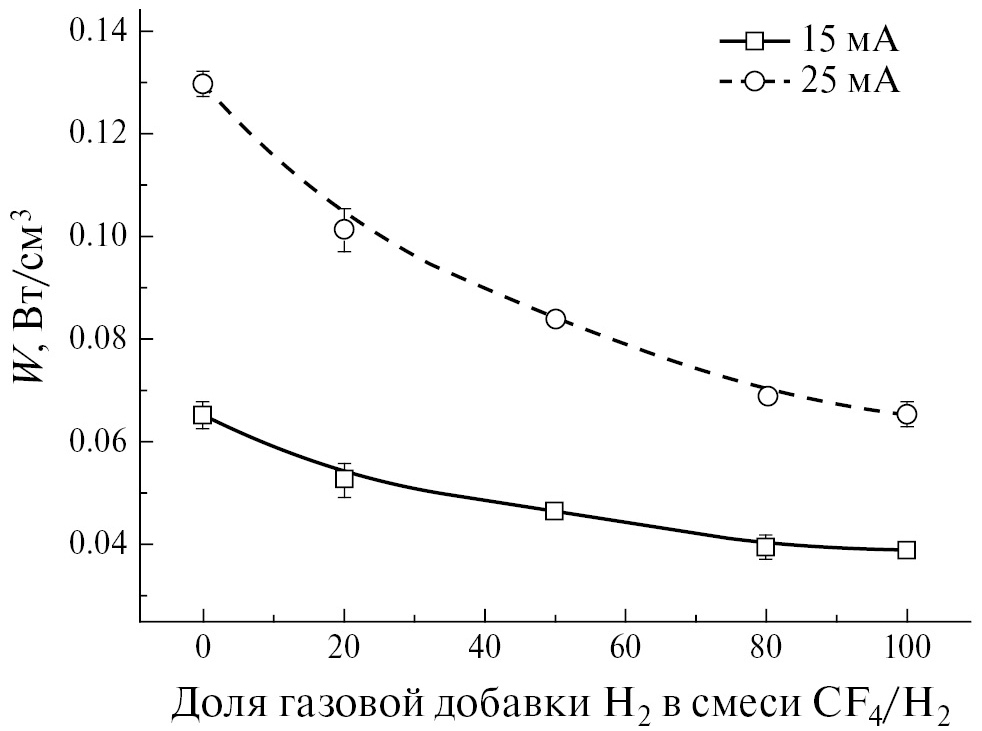

Рис. 1. Зависимости удельной мощности, вкладываемой в разряд, от доли водорода в смеси CF4/H2.

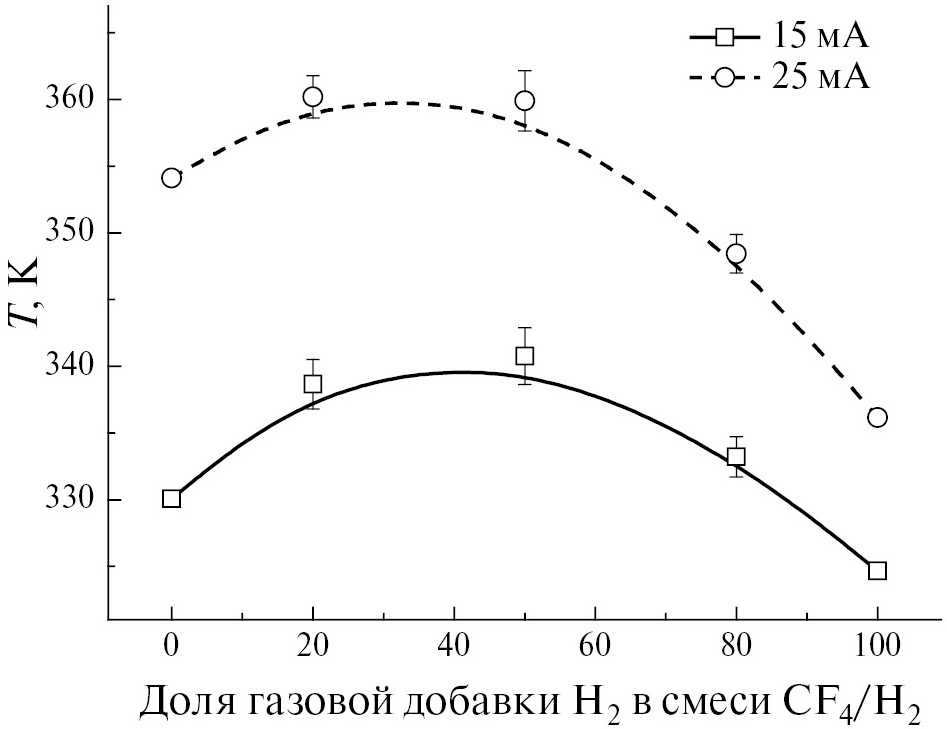

Рис. 2. Зависимости температуры газа от доли водорода в смеси CF4/H2.



На рис. 3 показаны зависимости приведенной напряженности электрического поля E / N от доли водорода в смеси с тетрафторметаном для 15 и 25 мА. Из приведенных зависимостей видно, что напряженность электрического поля также плавно уменьшается от значения, соответствующего тетрафторметану, до значения, соответствующего чистому водороду, при этом характер зависимостей близок к линейному (в 1.7 раза для i = 15 мА и в 2.1 раза i = 25 мА). В плазме CF4 параметр величины приведенной напряженности поля является высоким из-за эффективного расходования электронов на процессы диссоциативного прилипания с молекулами тетрафторметана [14, 15]. При условии постоянства тока разряда рост доли водорода в смеси с тетрафторметаном приводит к уменьшению концентрации отрицательных ионов, росту концентрации электронов и, как следствие, к падению параметра E / N вследствие изменения режима диффузии электронов от свободного к амбиполярному при уменьшении электроотрицательности плазмы.

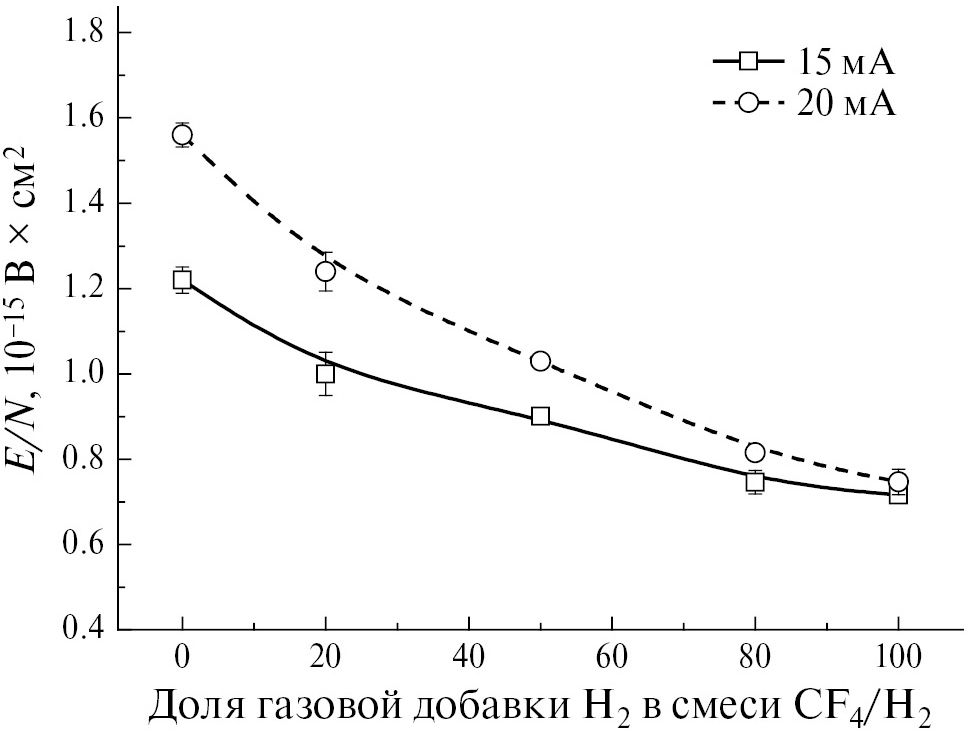

Рис. 3. Зависимости параметра приведенной напряженности электрического поля E / N от доли водорода в смеси с CF4/H2 для i = 15 и 25 мА.



На рис. 4 приведен обзорный спектр излучения плазмы смеси тетрафторметана с водородом. Из данного спектра видно, что излучение представлено атомарными и молекулярными компонентами. В спектрах излучения CF4 с H2 были обнаружены линии атомарного фтора в диапазоне 620—820 нм (самыми интенсивные — 685 и 703 нм). Также в спектрах были обнаружены три интенсивные линии атомарного водорода серии Бальмера: Hα (656 нм), Hβ (486 нм), Hγ (434 нм). Излучение атомарного углерода зафиксировано не было. Излучение молекулярных компонентов представлено системой полос CF в интервале от 200—230 нм, CF2 — в интервале 240—330 нм (интенсивными являются 262, 296 и 329 нм), F2 — 388 нм, CH —312 нм. Излучение молекул углерода представлено системами полос Свана (468, 471, 560 нм). Спектр излучения молекулярного водорода представлен полосами α-системы Фулхера (575—625 нм) и интенсивными полосами водорода с длинами волн 483 и 519 нм.

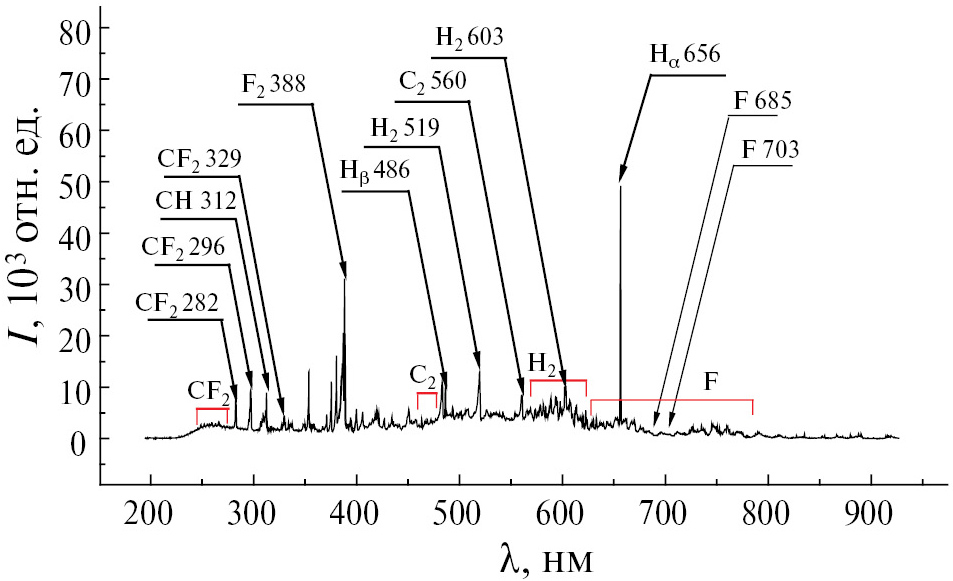

Рис. 4. Обзорный спектр излучения плазмы CF4/H2 (p = 100 Па, i = 25 мА).



Для дальнейшего анализа были выбраны линии атомов F 685 нм (εth = 14.50 эВ), F 703 нм (εth = 14.74 эВ), Hα 656 нм (εth = 12.09 эВ), Hβ 486 нм (εth = 12.75 эВ), полосы CF2 (262 нм), F2 (388 нм), H2 (603 нм). Данные излучательные состояния обладают высокой интенсивностью и не перекрываться с соседними максимумами. Также заметим, что высокие значения энергий возбуждения данных частиц позволяют рассматривать возбуждение электронным ударом как основной механизм заселения верхних состояний [14]. Кроме того, низкие времена жизни возбужденных состояний обуславливают излучательную дезактивацию как основной механизм гибели возбужденных частиц. Фактически это означает, что для всех указанных линий и полос заселенность возбужденного состояния и интенсивность излучения (I) пропорциональны скорости возбуждения Rex = kexnen, где kex — константа скорости возбуждения; ne — концентрация электронов; n — концентрация частиц в основном состоянии.

Для выбранных атомарных линий (рис. 5) и молекулярных полос (рис. 6) были получены зависимости интенсивности излучения от доли водорода в смеси CF4/H2. Из приведенных зависимостей (см. рис. 5) видно, что интенсивности излучения атомарных линий фтора с увеличением доли водорода в смеси CF4/H2 плавно уменьшаются (рис. 5, а), в то время как интенсивности излучения атомов водорода проходят через максимум и при доле водорода в смеси 80% выходят на стационарные значения (рис. 5, б). Из зависимостей рис. 6 видно, что происходит монотонное уменьшение интенсивности излучения молекулярного фтора, в то время как интенсивность увеличивается радикала CF2 достигает максимальных значений при 20% доли водорода в смеси тетрафторметаном. Интенсивность излучение молекулы H2 увеличивается (до 50% доли H2) и выходит на стационарные значения при высоких долях H2 в смеси CF4/H2.

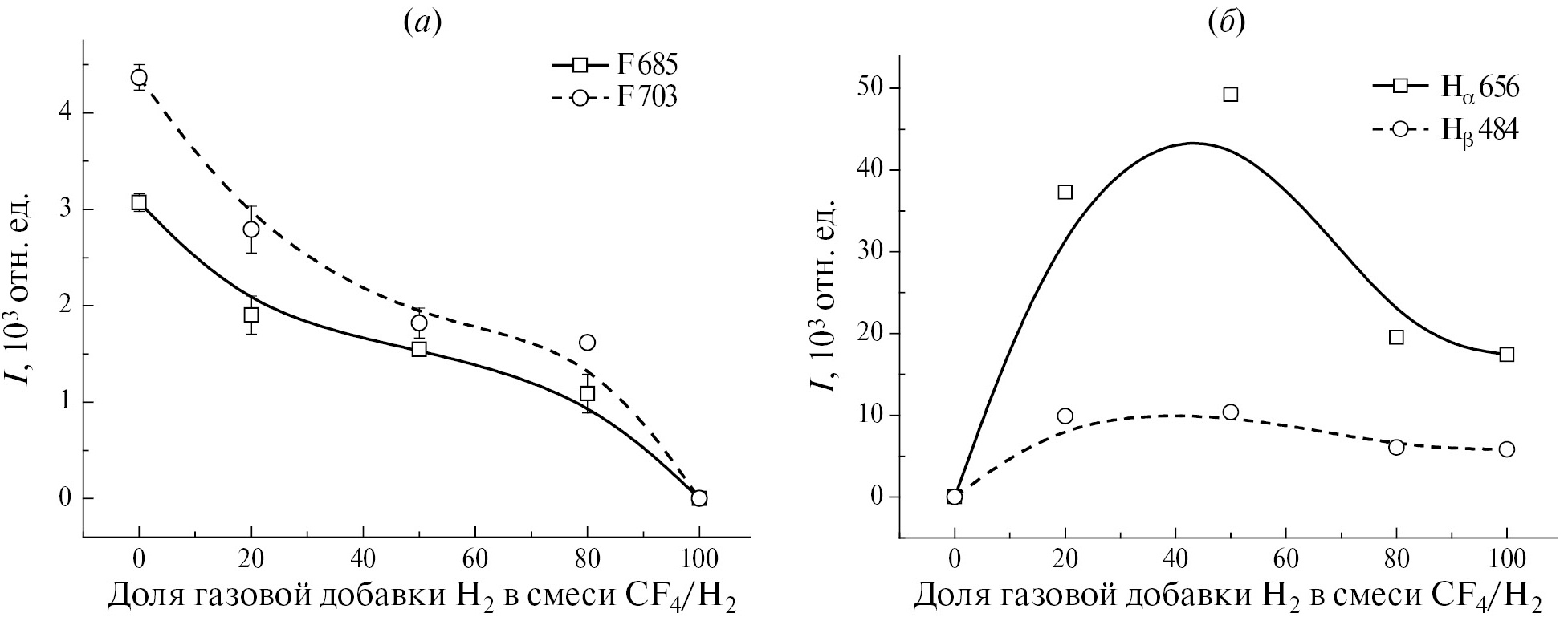

Рис. 5. Зависимость интенсивности излучения атомов F (а) и H (б) от доли H2 в смеси CF4/H2, i = 25 мА.

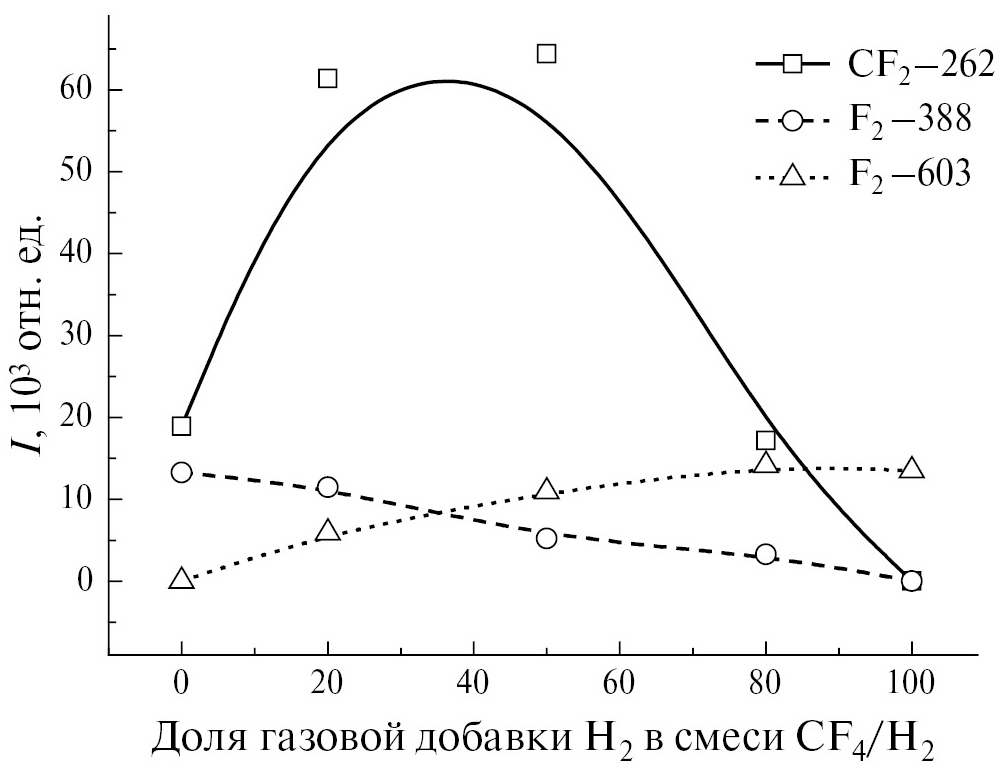

Рис. 6. Зависимость интенсивности излучения молекул от доли H2 в смеси CF4/H2, i = 25 мА.



Такой ход зависимостей может быть связан со следующими причинами: падение интенсивности атомарного фтора связано с уменьшением концентрации последнего с увеличением доли водорода в смеси и расходовании атомов фтора в различных атомно-молекулярных (C2 + F = CF + C, H2 + F = HF + F, CH2 + F = CH + HF, CH + F = = CF + H, CH + F = HF + C), объемных (C + F = = CF, CF + F = CF2, F + F = F2) и гетерогенных (F → Fs, Fs + CF = CF2, Fs + H = CH, Fs + H2 = = HF + H) процессах [15]. Первоначальный рост интенсивностей атомов водорода, до 50% разбавления тетрафторметана, связан с увеличением доли водорода (H2 + e = H + H + e) в смеси CF4/H2. Дальнейший спад и выход значений интенсивностей излучения на стационар возможно связан изменением условий возбуждения, а также с расходованием частиц водорода в различных атомно-молекулярных (C2 + H = CH + C, CF2 + H = = CF + HF [16]), объемных (H + H = H2) и гетерогенных процессах. Отметим, что последнее частично или косвенно подтверждалось образованием полимерной пленки на внутренней поверхности плазмохимического реактора.

ЗАКЛЮЧЕНИЕ

Проведены измерения электрофизических параметров плазмы смеси тетрафторметана с водородом. Показано, что величина температуры газа нелинейно изменяется с увеличением доли водорода в исследуемой смеси. Поведение приведенной напряженности электрического поля при малых давлениях типично для электроотрицательных и инертных газов. Получены и проанализированы спектры излучения плазмы смесей CF4 с водородом. Показано, что излучение плазмы представлено атомарными и молекулярными компонентами, а зависимости интенсивностей линий и полос от внешних условий разряда определяются возбуждением излучающих состояний прямым электронным ударом.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют об отсутствии конфликта интересов.

×

About the authors

D. B. Murin

Federal State Budgetary Educational Institution of Higher Education “Ivanovo State Chemical-Technological University”

Author for correspondence.
Email: dim86@mail.ru
Russian Federation, Ivanovo

A. Yu. Grazhdyan

Federal State Budgetary Educational Institution of Higher Education “Ivanovo State Chemical-Technological University”

Email: dim86@mail.ru
Russian Federation, Ivanovo

I. A. Chesnokov

Federal State Budgetary Educational Institution of Higher Education “Ivanovo State Chemical-Technological University”

Email: dim86@mail.ru
Russian Federation, Ivanovo

I. A. Gogulev

Federal State Budgetary Educational Institution of Higher Education “Ivanovo State Chemical-Technological University”

Email: dim86@mail.ru
Russian Federation, Ivanovo

References

  1. Danilin B.S., Kireev V.Yu. Application of low-temperature plasma for etching and cleaning of materials. Moscow: Energoatomizdat, 1987. P. 264.
  2. Svetsov V.I., Efremov A.M. Vacuum and plasma electronics: textbook. Ivanovo: Ivanovsk. Gos. Khim.Tekhnol. Univ. 2003. 171 p. ISBN 5-9616-0155-2.
  3. Wolf S., Tauber R.N. Silicon Processing for the VLSI Era. V. 1. Process Technology. N. Y.: Lattice Press, 2000. 890 p. ISBN: 0961672137.
  4. Efremov A.M., Murin D.B. Kinetics of heterogeneous death of chlorine and hydrogen atoms in the plasma of binary mixtures HCl + Ar, H2, O2 and Cl2 // High Energy Chemistry. 2015. V. 49. No. 4. P. 318. https://doi.org/ doi: 10.1134/S0018143915040062
  5. Efremov A.M., Murin D.B. Electrophysical parameters of plasma of binary mixtures HCl + Ar, He, H2, O2 and Cl2 // News of higher educational institutions. series: chemistry and chemical technology. 2021. Vol. 58. No. 4. Р. 14—18.
  6. Pivovarenok S.A., Murin D.B., Grazhdyan A.Yu. The influence of the composition of the mixture on the electrophysical parameters and emission spectra of plasma of tetrafluoromethane and trifluoromethane with nitrogen // High Energy Chemistry. 2023. V. 57. No. 2. P. 144—148. https://doi.org/DOI: 10.31857/S0023119323020080
  7. Murin D.B., Efremov A.M., Svetsov V.I., Pivovarenok S.A., Godnev E.M. Radiation intensity and concentration of neutral particles in the plasma of a DC glow discharge in HCl—H2 and HCl—O2 mixtures // News of higher educational institutions. Series: Chemistry and chemical technology. 2013. V. 56. No. 8. P. 41—44.
  8. Murin D.B., Efremov A.M., Svetsov V.I., Pivovarenok S.A., Ovtsyn A.A., Shabadarov S.S. Radiation intensity and concentration of active particles in glow discharge plasma in mixtures of hydrogen chloride with argon and helium // News of higher educational institutions. Series: Chemistry and chemical technology. 2013. V. 56. No. 4. P. 29—32.
  9. Lebedev Yu.A. Methods of contact diagnostics in nonequilibrium plasma chemistry. Moscow: Nauka, 1981. 142 p.
  10. Rokhlin G.N. Discharge light sources. Ed. 2nd; reworked and additional. Moscow: Energatomizdat, 1991. 720 p. ISBN 5-283-00548-8.
  11. Murin D.B., Dunaev A.V. Electrophysical parameters and emission spectra of boron trichloride plasma // Microelectronics. 2018. V. 47. No. 2. Р. 106—114. https://doi.org/DOI: 10.1134/S1063739718020075
  12. Pierce R., Gaydon A. Identification of molecular spectra. Moscow: Izd. inostr. lit., 1949. 540 p. ISBN: 978-94-009-5760-2.
  13. Sventitsky A.R., Striganov N.S. Tables of spectral lines of neutral and ionized atoms. Moscow: Atomizdat, 1966. 900 p. https://doi.org/10.1007/978-1-4757-6610-3
  14. Murin D.B., Pivovarenok S.A., Chesnokov I.A., Gogulev I.A. Electrophysical characteristics and emission spectra of tetrafluoromethane plasma // Microelectronics. 2023. V. 52. No. 1. P. 11—19. https://doi.org/DOI: 10.31857/S0544126922700089
  15. Efremov A.M., Kwon K.H., Murin D.B. Plasma parameters and kinetics of active particles in CF4(CHF3) + Ar mixtures of variable initial composition // Microelectronics. 2018. V. 47. No. 6. P. 414—423. https://doi.org/DOI: 10.1134/S1063739718060033
  16. Efremov A.M., Murin D.B., Kwon K.-H. Plasma parameters and mechanisms of silicon etching in a mixture of CF4+CHF3+O2 // Microelectronics. 2019. V. 48. No. 6. Р. 1—9. https://doi.org/DOI: 10.1134/S1063739719060040
