Особенности электроформовки и функционирования мемристоров на основе открытых “сэндвич”-структур TiN–SiO₂–Mo

Полный текст

1. ВВЕДЕНИЕ

В настоящее время перед микроэлектроникой стоят новые задачи, связанные как с обработкой и хранением все более увеличивающихся массивов информации, так и с новыми техническими принципами в высокопроизводительных вычислениях, в то время как стандартная кремниевая КМОП-технология (в том числе флеш-память) практически достигла своего теоретического предела. Одним из перспективных новых элементов микроэлектроники в этой связи выступает мемристор, т. е. элемент энергонезависимой электрически перепрограммируемой памяти, в которой информация, в отличие от флеш-памяти, кодируется не зарядом подзатворного диэлектрика, а величиной его сопротивления [1–4]. Переключение между высокопроводящим состоянием (“включенным”) и низкопроводящим (“выключенным”) в структурах металл–диэлектрик–металл (МДМ) называют мемристорным эффектом [3]. Этот принцип функционирования заведомо приводит к тому, что информация, кодируемая высоко- или низкопроводящим состоянием, будет энергонезависима, т. е. храниться практически неограниченно долго при отключенном питании устройства, будет устойчива к радиационному воздействию, что выгодно отличает такую память от флеш-памяти. В последнее время все более актуальными становятся нейросети, а поскольку функционирование мемристоров практически аналогично функционированию синапсов, образующих нейросети мозга, то мемристоры становятся крайне актуальными как элементная база для создания нейросетей нового поколения для самообучающихся систем искусственного интеллекта [5–7]. Мемристорный эффект наблюдается в различных диэлектрических тонкопленочных материалах в МДМ-структурах, при этом основной массив последних мировых исследований посвящается поиску оптимального материала диэлектрика, будь то удобные с точки зрения совместимости с традиционной КМОП-технологией оксиды металлов, таких как HfO_x, TaO_x, TiO_x, ZnO_x и др. [8–11], халькогениды металлов [12], оксиды кремния SiO_x [13–16] или даже органические материалы [17].

Исследуются и структуры со стехиометрическим диоксидом кремния (SiO₂) [18–24], поскольку его применение хорошо согласуется со стандартной кремниевой технологией. Существенной особенностью является то, что в случае SiO₂ необходимо наличие открытого торца пленки SiO₂ [18, 19], поэтому конструкция таких мемристоров представляет собой открытую “сэндвич”-МДМ-структуру. Преимущество их состоит в униполярности такого элемента памяти, когда все управляющие напряжения имеют одну полярность. Критически важным условием изготовления мемристоров на основе открытых “сэндвич”-структур является необходимость относительно длительного процесса электроформовки, когда на структуру подается значительное напряжение (около 10 В), при котором существует заметная вероятность возникновения электрического пробоя. Поэтому большая часть усилий по совершенствованию элементов памяти на таких структурах посвящена исследованию возможностей увеличения эффективности (скорости и надежности) выполнения электроформовки. Одним из направлений при этом является выбор оптимальных материалов электродов МДМ-структуры [24]. В частности, было показано, что замена в обычно используемых структурах TiN–SiO₂–W материала верхнего электрода с W на Mo может дать целый ряд положительных результатов. В данной работе рассматриваются особенности электроформовки и функционирования элементов памяти на базе открытых “сэндвич”-структур TiN–SiO₂–Mo с верхним Mo электродом в сравнении с такими же структурами с W электродом.

2. ИЗГОТОВЛЕНИЕ ОБРАЗЦОВ, ЭКСПЕРИМЕНТАЛЬНАЯ УСТАНОВКА, МЕТОДИКА ЭЛЕКТРОФОРМОВКИ И ИЗМЕРЕНИЙ

Образцы c мемристорами (элементами памяти) в виде открытых “сэндвич”-структур TiN–SiO₂–Mo (рис. 1) изготовлялись по отработанной ранее тонкопленочной технологии для структур TiN–SiO₂–W [20]. Слои МДМ-структур осаждались на окисленную кремниевую пластину методом магнетронного распыления. Для формирования рисунка в них применялись контактная фотолитография и жидкостное травление. Собственно мемристоры, т. е. проводящие наноструктуры с переменным сопротивлением, представляющие собой проводящую среду 4, отделенную от катода 3 изолирующим зазором 5 с переменной нанометровой шириной h [23], образовывались в результате электроформовки на открытом торце слоя SiO₂ между двумя электродами (изолирующей щели). В данной работе использовались образцы с одной кремниевой пластины толщиной SiO₂ 21.2 нм. Проводящие дорожки к электродам структур и контактные площадки к чипу с элементами памяти создавались в слое алюминия (на рис. 1 не показан). На одном чипе располагались до 12 мемристоров, на последней операции на цельной кремневой пластине они защищались слоем фоторезиста. Чипы вырезались из пластины, расклеивались и разваривались в круглые металлостеклянные корпуса. Подробно конструкция открытых “сэндвич”-структур и технология их изготовления описывались ранее [19–23]. В то же время технологии изготовления образцов структур TiN–SiO₂–Mo и TiN–SiO₂–W несколько различались, что было связано с большей химической активностью Mo по сравнению с W. Если верхнюю пленку алюминия (Al) можно было без проблем селективно протравить от W, то Mo активно стравливался в стандартном кислотном травителе для алюминия. При этом были сильно выражены и электрохимические эффекты. Это потребовало заметного усложнения технологии. Во-первых, был введен дополнительный защитный диэлектрический слой магнетронного диоксида кремния между слоями Mo и Al, который отдельно удалялся после формирования рисунка в слое Al. Во-вторых, была добавлена обращенная фотолитография с тем же рисунком (и фотошаблоном), что в слое Al, которая предварительно (перед осаждением Al) формировала окна в защитном слое SiO₂, необходимые для обеспечения электрического контакта между дорожками Al и электродами МДМ-структуры (слоями TiN и Mo).



Рис. 1. Схематическое изображение открытой “сэндвич”-МДМ-структуры после выполнения электроформовки: 1 – нижний электрод (TiN); 2 – диэлектрик (SiO₂) толщиной около 20 нм; 3 – верхний электрод (катод) (Mo, W, TiN); 4 – проводящая наноструктура; 5 – изолирующий зазор с переменной шириной h ≈ 1 нм.



Большая часть экспериментов по электроформовке и функционированию элементов памяти выполнялась с использованием установки, собранной на основе вакуумной системы УСУ-4 [21, 22]. На ее фланце была закреплена специально изготовленная вакуумная камера, в которой размещались исследуемые образцы так, что часть металлостеклянного корпуса с чипом оказывалась внутри вакуумной камеры. Наружные выводы чипа с помощью коммутатора подключались к прибору ИППП-1/2, позволяющему подавать на образец заданные импульсы и измерять соответствующие вольт-амперные характеристики (ВАХ). Экспериментальные исследования проводились в безмасляном высоком вакууме, получаемом при откачке камеры турбомолекулярным насосом до рабочего давления примерно 10^–2 Па, и после предварительного отжига рабочей камеры 250°C для очистки ее стенок от загрязнений. Часть экспериментов выполнялась в камере с масляным вакуумом, создаваемым механическим и паромасляным насосами.

Непосредственно перед выполнением электроформовки каждой структуры проводилось измерение ее начальной проводимости, которая характеризовалась значением напряжения U₁₀, при котором достигался ток 10 нА. При этом использовалось ограничение тока на уровне 10 нА, чтобы не изменить исходное состояние структуры. Чем меньше была величина U₁₀, тем больше начальная проводимость структуры. Электроформовка элементов памяти проводилась при подаче на структуры треугольных импульсов напряжения амплитудой U_F со скоростью изменения 2 В/с, т. е. в квазистатическом режиме. При выполнении электроформовки и всех последующих измерениях “плюс” напряжения подавался на верхний металлический электрод, что практически гарантировало от случайных электрических пробоев [24]. В экспериментах со структурами TiN–SiO₂–Mo U_F составляло от 6 до 10 В. Ток при электроформовке ограничивался на уровне 60 мкА, чтобы дополнительно минимизировать вероятность пробойных явлений. Факт успешного выполнения электроформовки фиксировался по появлению характерных N-образных ВАХ [19] и мемристорного эффекта. При отсутствии электроформовки импульс подавался вновь, а при повторном отрицательном результате его амплитуда увеличивалась (обычно с шагом 2 В). Процедура электроформовки включала в себя так называемую приработку, заключающуюся в подаче на элемент после успешной электроформовки медленного (со скоростью развертки 0.2 В/с) треугольного импульса амплитудой U_FF, который стабилизировал функционирование элемента (“прирабатывал” его). Стандартная для данных экспериментов величина U_FF составляла 10 В.

Включение отформованных и приработанных элементов памяти, т. е. их перевод в высокопроводящее состояние, проводилось подачей прямоугольных импульсов напряжения амплитудой 5 В и длительностью 30 мс. Ток ограничения при включении составлял 60 мкА, как и при электроформовке. Для контроля функционирования мемристора фиксировалось значение тока i_ON при напряжении 1 В, определяемое из контрольной ВАХ структуры в интервале 0–1 В с током ограничения 1 мА. Выключение элементов (т. е. их перевод в низкопроводящее состояние) проводилось подачей одиночного прямоугольного импульса длительностью 100 нс с амплитудой 8–10 В с отдельного генератора импульсов, подключаемого к структурам с помощью коммутатора (поскольку прибор ИППП-1/2 не позволяет формировать такие короткие импульсы), при отключенной схеме ограничения тока. Соответственно фиксировалось значение тока i_OFF при напряжении 1 В на контрольной ВАХ структуры в интервале 0–1 В с током ограничения 1 мкА. Исследования надежности переключений мемристоров состояли в том, что выполнялась серия из 30 циклов включения и выключения. Включение считалось успешным, если средняя величина тока при подаче импульса была более 95% тока ограничения [22]. Импульс включения при необходимости повторялся и фиксировалось число потребовавшихся для включения импульсов N. По итогу величины i_ON и i_OFF усреднялись для 30 циклов и получались средние значения тока включенного I_ON и выключенного I_OFF состояний.

3. РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Первым экспериментальным результатом, обнаруженным для открытых МДМ-структур TiN–SiO₂–Mo, были значительно более высокие, чем для структур TiN–SiO₂–W, начальные проводимости. Значения U₁₀ лежали в диапазоне 0.3–3.7 В (табл. 1), а токи при одинаковых напряжениях часто на несколько порядков превышали типичные значения токов в структурах TiN–SiO₂–W. Как будет показано далее, с этой особенностью связаны, очевидно, и все другие замеченные отличия структур TiN–SiO₂–Mo.



Таблица 1. Параметры электроформовки и функционирования мемристоров на основе открытых “сэндвич”-структур TiN–SiO₂–Mo в безмасляном вакууме

№ п/п	U10, В	UF, В	UFF, В	N	ION, мкА	IOFF, нА
1	1.7	10 В × 2	10	1.4	12.1	15.2
2	0.3	10 В × 7	10	1.2	15.0	259.6
3	3.1	10 В × 1	10	1.9	8.3	5.8
4	3.7	10 В × 1	10	2.4	9.2	9.3
5	3.1	10 В × 1	10	1.9	9.7	5.9
6	1.7	10 В × 1	10	2.1	9.7	16.0
7	1.0	10 В × 1	10	1.1	6.9	38.0
8	2.4	10 В × 1	10	2.2	9.8	10.6
9	0.7	8 В × 1	8	1.8	8.8	7.7
10	3.4	8 В × 1	10	1.4	12.8	8.2
11	2.7	8 В × 1	10	1.5	10.1	7.5
12	2.7	8 В × 2	10	2.4	8.8	18.2
13	3.7	8 В × 3	10	2.0	6.7	14.0
14	2.7	6 В × 3	10	1.4	7.6	5.6



Поскольку исходной целью работы было исследование влияния замены материала верхнего электрода открытых МДМ-структур с W на Mo, электроформовка сначала выполнялась в режимах, принятых для структур TiN–SiO₂–W. В частности, начальная величина амплитуды импульса электроформовки составляла 10 В (для структур TiN–SiO₂–W в тех же экспериментальных условиях это была минимальная величина амплитуды, при которой происходила электроформовка [23]). При этом оказалось, что этого напряжения хватало для успешного прохождения электроформовки в 100% случаев. Более того, оказалось, что часть структур в исходном состоянии уже находилась в высокопроводящем, “включенном”, состоянии, и для них при попытке проведения электроформовки имели место ВАХ вида, показанного на рис. 2, а. Проведение циклов включения и выключения для подобных структур было возможно и без обычной электроформовки, но при этом надежность включения была невысокая, а токи в выключенном состоянии не снижались ниже значений порядка 100 нА. Для получения N-образной ВАХ, характерной для электроформовки, необходимо было выключить элемент (выжечь исходно существующие проводящие пути), причем для полного выключения (до токов i_OFF порядка 10 нА) нужна была достаточно большая амплитуда импульса – 8–10 В. При этом ВАХ электроформовки имела нестандартный вид (рис. 2, б), характеризующийся значительным и относительно плавным нарастанием тока до появления резких хаотичных его скачков, говорящих о начале образования проводящей среды в изолирующей щели структуры, что представляет собой начальную фазу электроформовки. На достигнутых относительно больших значениях ток держался и при дальнейшей электроформовке вплоть до резкого нарастания вблизи 5 В на обратном ходе напряжения. Аналогичный вид имели ВАХ процесса электроформовки (рис. 3) для большинства структур, для которых не наблюдалось исходного “включенного” состояния. Таким образом, типичная ВАХ процесса электроформовки открытых “сэндвич”-структур TiN–SiO₂–Mo характеризовалась “хвостом”, т. е. высокими токами на прямом и обратном ходу в области высоких напряжений справа от пика тока, обусловленного возникновением проводящей наноструктуры, где на ВАХ электроформовки TiN–SiO₂–W обычно имел место участок с малыми токами порядка единиц микроампер [23]. Аналогичные результаты наблюдались и при электроформовке в масляном вакууме. Данная особенность указывает на наличие некоторой “посторонней” проводимости, не имеющей прямого отношения к электроформовке и включенной параллельно областям открытого торца структуры, где процесс электроформовки развивался.

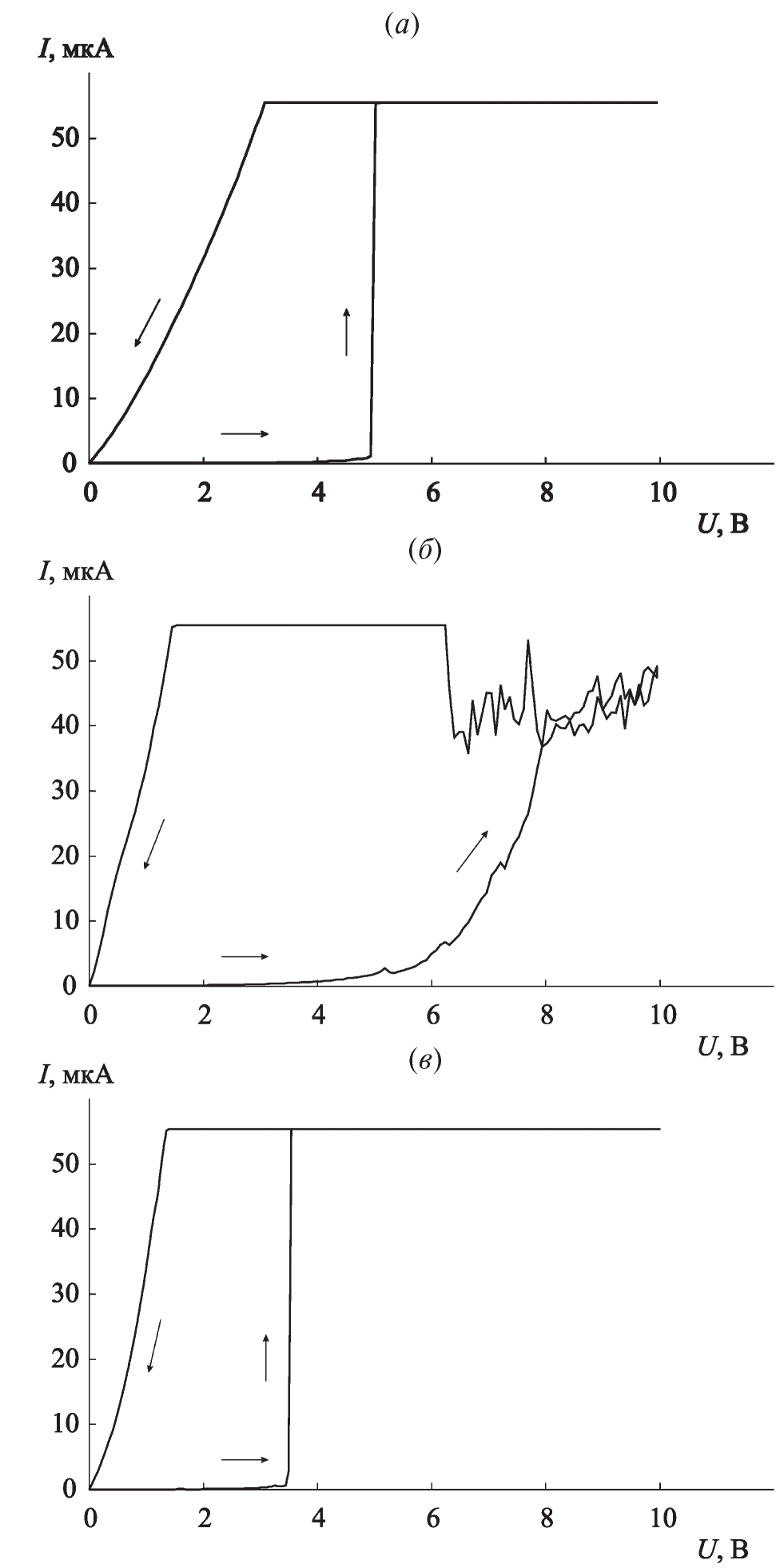

Рис. 2. Типичные ВАХ открытой “сэндвич”-структуры TiN–SiO₂–Mo при подаче треугольного импульса с амплитудой 10 В: а – исходное “включенное” состояние; б – успешная электроформовка той же структуры после ее выключения коротким импульсом амплитудой 8 В; в – после приработки структуры импульсом амплитудой 10 В.

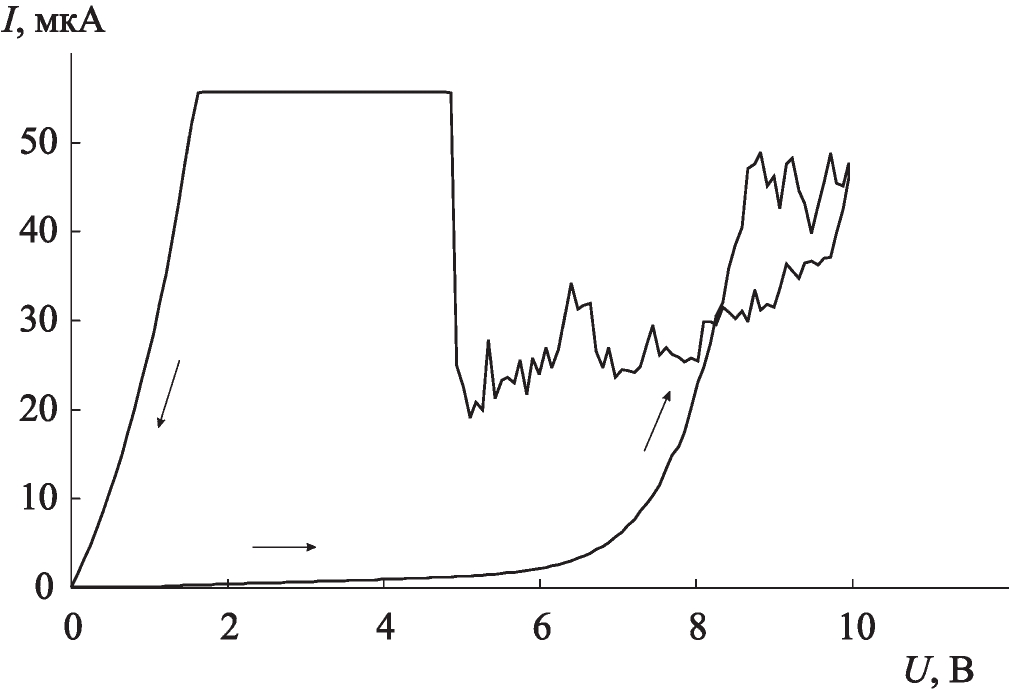

Рис. 3. Типичная ВАХ процесса электроформовки открытой “сэндвич”-структуры TiN–SiO₂–Mo при отсутствии исходного “включенного” состояния и амплитуде треугольного импульса 10 В.



В то же время нельзя утверждать, что эта проводимость не имеет косвенного влияния на процесс электроформовки. Более того, типичным для структур TiN–SiO₂–Mo оказалось относительно невысокое напряжение электроформовки U_F, заметно меньшее, чем для структур TiN–SiO₂–W. Все исследованные в этой части эксперимента структуры отформовались при величине U_F =10 В, а подавляющая часть структур отформовалась первым же импульсом 10 В (см. табл. 1, где запись вида 10 × 1 означает, что электроформовка произошла при подаче первого импульса амплитудой 10 В). Для последующего надежного функционирования по-прежнему была необходима приработка импульсом 10 В (рис. 2, в), но все элементы надежно отработали по 30 циклов, величина N лежала в интервале 1.1–2.4. Ток I_OFF для большей части образцов был на нормальном уровне – примерно 10 нА. Естественно предполагать, что именно наличие повышенной начальной проводимости в структурах TiN–SiO₂–Mo явилось причиной понижения в них напряжения электроформовки. Ведь она инициируется именно протеканием тока (и последующей деструкцией молекул на поверхности открытого торца за счет электронного удара) [23], по крайней мере, на части “потенциально активных” проводящих путей.

В предыдущей работе [23] было продемонстрировано существенное влияние органики на поверхности открытого торца “сэндвич”-МДМ-структур TiN–SiO₂–W на их электроформовку. В частности, удаление адсорбированного на поверхности SiO₂ слоя, содержащего органические молекулы, путем предварительного отжига в безмасляном вакууме приводило к уменьшению начальной проводимости и практически исчезновению нормального (до больших значений токов) процесса электроформовки в безмасляном вакууме. Это позволило сделать вывод, что проводящая среда при электроформовке таких структур образуется именно из органических молекул путем их деструкции при прохождении тока, поэтому можно говорить об углеродистой проводящей среде. В связи с обнаружением повышенной начальной проводимости в структурах TiN–SiO₂–Mo встал вопрос о причине ее появления – вызвана она наличием органики (например, в увеличенной концентрации) в адсорбированном слое или ее источником является что-то другое. Для прояснения этого вопроса были выполнены эксперименты с предварительным отжигом образца в высоком безмасляном вакууме, что должно было привести к удалению адсорбированного слоя, и последующей подачей напряжения до значений, достаточных для электроформовки. Фактически использовались напряжения до 20 В. После обычного отжига образцов при 200°C в течение 1 ч измерения в безмасляном вакууме дали следующие результаты. Как и до отжига, все исследованные элементы имели высокую начальную проводимость: U₁₀ = 0.3–0.7 В. Как и без отжига, при подаче напряжения часто имели место ВАХ исходно “включенного” состояния (типа рис. 2, а). Однако после его выключения коротким импульсом напряжения с амплитудой 9–10 В в структурах не проходила полноценная электроформовка, т. е. не появлялись N-образные ВАХ с большими (превышающими 60 мкА) значениями тока в пике, хотя по-прежнему наблюдались аномально высокие значения плавно меняющегося тока при больших напряжениях (рис. 4).

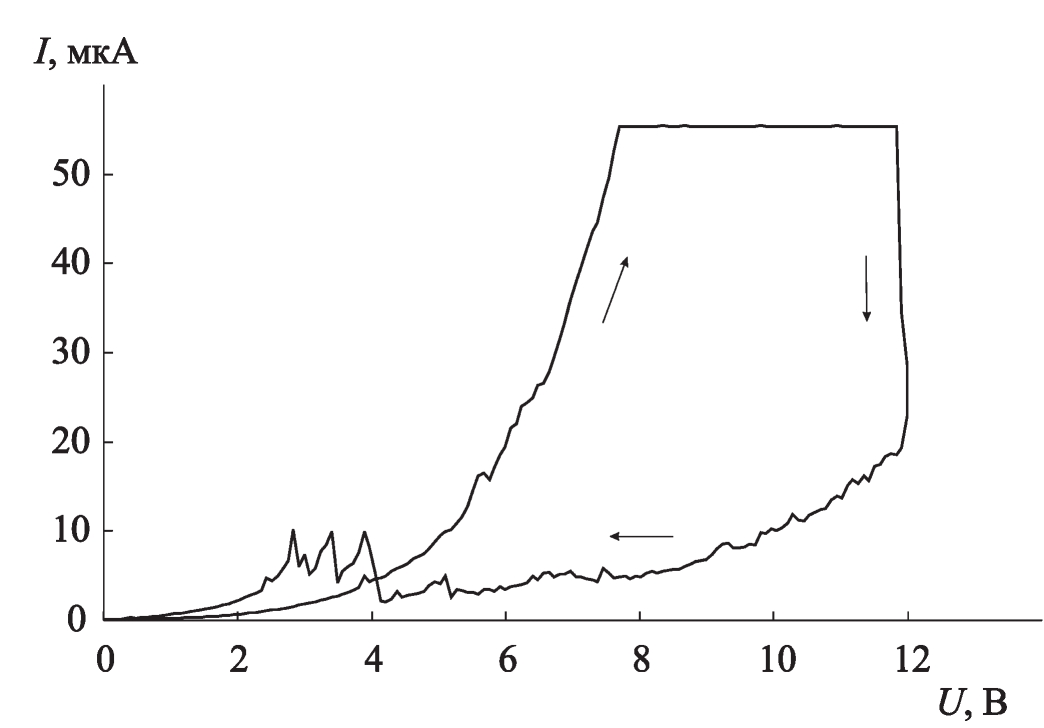

Рис. 4. Типичная ВАХ открытой “сэндвич”-структуры TiN–SiO₂–Mo после отжига в высоком безмасляном вакууме 200°C в течение 60 мин и выключения ее коротким импульсом напряжения амплитудой 9 В.



Полученные результаты позволили сделать следующие выводы. Во-первых, как и для структур TiN–SiO₂–W [23], отжиг в безмасляном вакууме приводит к удалению большей части адсорбированного слоя, содержащего органику, что делает невозможным нормальное протекание процесса электроформовки в безмасляном вакууме. Во-вторых, повышенная начальная проводимость структур TiN–SiO₂–Mo не связана со свойствами адсорбированного слоя, содержащего органические молекулы, а вызвана собственно присутствием Mo в качестве верхнего электрода структуры, вместо ранее используемого W. Такую проводимость можно назвать “встроенной” в структуру при ее изготовлении. При этом активными с точки зрения возникновения эффекта электроформовки оказываются только те проводящие пути, в которые включены и органические молекулы, присутствующие на поверхности SiO₂. Этим, в частности, объясняется наличие пиков небольшой амплитуды на кривой, показанной на рис. 4, вблизи 3 В – количество органики на поверхности после отжига значительно уменьшилось.

Можно было предположить следующий механизм появления более высокой встроенной проводимости для структур TiN–SiO₂–Mo по сравнению с TiN–SiO₂–W. Мо обладает более высокой химической активностью, чем W. Это следует как из общих соображений, связанных с их взаимным положением в периодической таблице элементов, так и из конкретных экспериментальных данных, приведенных выше. Такая особенность Mo могла приводить к более легкому переходу в раствор атомов молибдена при формировании открытого торца структуры (см. рис. 1) в травителе, содержащем плавиковую кислоту, и переносу их через раствор на образующуюся поверхность торца слоя SiO₂. Наличие атомов Mo на поверхности изолирующей щели шириной около 20 нм и могло стать причиной значительного увеличения токов через структуру, например, за счет прыжковой проводимости для электронов [25].

Возможность такого механизма подтолкнула к мысли, а нельзя ли специально, искусственно, внести атомы Mo из раствора на поверхность SiO₂ в изолирующей щели структуры с целью достичь тех же эффектов? Соответствующие эксперименты были выполнены с использованием открытых “сэндвич”-структур TiN–SiO₂–TiN, в которых и нижний, и верхний электроды были изготовлены из нитрида титана. Как известно [24], в таких структурах электроформовка развивается с трудом, а в случае ее удачного прохождения попытка снять ВАХ в квазистатических условиях с большой вероятностью приводит к электрическому пробою. Поэтому, если эффект от возможного внесения атомов молибдена будет присутствовать, то на фоне собственных свойств таких структур его можно будет легко заметить.

Эксперименты были организованы следующим образом. Корпус с чипом, содержащим структуры TiN– SiO₂–TiN, обрабатывался в органическом растворителе для снятия защитного слоя фоторезиста. Далее выполнялось подтравливание (на несколько нанометров) открытого торца SiO₂ в обычном для этой операции травителе на основе плавиковой кислоты и фторида аммония, но с добавлением молибденовокислого аммония ((NH₄)₆Mo₇O₂₄·4H₂O). В завершение корпус отжигался на воздухе при 120°C в течение 20 мин, что имитировало термообработку при задубливании фоторезиста в обычном технологическом процессе. В экспериментах варьировались концентрация молибденсодержащей соли (от 1 до 3%), время травления (оно предварительно выбиралось по результатам отдельного эксперимента, в котором измерялась скорость травления в данном составе, уменьшавшаяся в несколько раз) и полярность напряжения при электроформовке и измерениях, которые выполнялись в масляном вакууме. Контрольные образцы проходили все те же обработки, но только травитель не содержал молибденовокислого аммония.

Эксперименты показали следующие результаты. После обработки в молибденсодержащем травителе радикального увеличения начальной проводимости структур, какое имело место при изготовлении верхнего электрода из молибдена, не наблюдалось. Однако по сравнению с контрольными структурами были обнаружены следующие статистически значимые эффекты. Во-первых, начальные проводимости были увеличены (уменьшены значения U₁₀), в среднем, в два раза. Во-вторых, напряжения U_F электроформовки уменьшились на 3–5 В и находились около 10 В. В-третьих, заметно уменьшилась вероятность электрического пробоя при электроформовке и снятии квазистатических ВАХ после нее, при этом зависимости от полярности напряжения не наблюдалось. Таким образом, влияние обработки в содержащем молибден растворе, что, как ожидалось, могло привести к осаждению атомов Mo на открытом торце SiO₂, было вполне заметным. Причем такая обработка дала именно ожидаемые эффекты. Полученные результаты делают перспективными последующие исследования в этом направлении.

Вне зависимости от конкретных механизмов увеличения начальной проводимости и уменьшения напряжения электроформовки в открытых “сэндвич”-структурах TiN–SiO₂–Mo эти эффекты могут дать очевидный прикладной результат – уменьшение напряжений, подаваемых на структуру на начальных стадиях электроформовки, а значит, и вероятности возникновения электрического пробоя. В связи с этим была проведена систематическая экспериментальная работа в целях определения минимально возможного напряжения электроформовки U_F при сохранении надежного функционирования элементов памяти. С этой целью амплитуда U_F треугольного импульса поэтапно уменьшалась с 10 В, при которых электроформовка наблюдалась в 100% случаев, до 8 и 6 В. Скорость изменения напряжения оставалась неизменной – 2 В/с. Все исследованные структуры по-прежнему имели высокую начальную проводимость U₁₀ в интервале 0.7–3.7 В (см. табл. 1). Снижение U_F и амплитуды импульса приработки до 8 В дало следующие результаты. Все исследованные элементы отформовались первым же импульсом 8 В (см. табл. 1), а ВАХ электроформовки по-прежнему имели нестандартный вид с “хвостом” (рис. 5). Однако только один элемент после электроформовки и приработки с амплитудой 8 В надежно отработал 30 циклов. Два элемента не включились, но после того, как для них была проведена повторная приработка с амплитудой 10 В, они стали нормально функционировать с величиной N = 1.4–1.5 (см. табл. 1). На основании данного результата можно сделать вывод, что приработка в любом случае требует амплитуды импульса 10 В. Однако это не обесценивает эффект уменьшения напряжения электроформовки, поскольку именно на этой, начальной, стадии возможны пробойные явления. В ходе приработки уже отформованной структуры импульсом даже до 10 В электрические пробои практически не наблюдались. Попытка дальнейшего уменьшения напряжения электроформовки до 6 В показала следующие результаты. Из трех исследованных структур одна отформовалась импульсом амплитудой 6 В, ВАХ электроформовки имели также вид с “хвостом” (рис. 6). Однако для двух структур 6 В для электроформовки не хватило, понадобилось повышение амплитуды импульса до 8 В. Таким образом, минимальная величина U_F составила 6 В. В целом, эксперименты продемонстрировали возможность уверенной электроформовки открытых “сэндвич”-структур TiN–SiO₂–Mo с амплитудой треугольного импульса в диапазоне 6–8 В и надежного функционирования элементов памяти при условии проведения приработки импульсом амплитудой 10 В. По сравнению с открытыми “сэндвич”-структурами TiN–SiO₂–W, для которых в тех же экспериментальных условиях в безмасляном вакууме U_F составляло обычно 10–16 В [23], снижение амплитуды импульса электроформовки составляет практически два раза.



Рис. 5. Типичная ВАХ процесса электроформовки открытой “сэндвич”-структуры TiN–SiO₂–Mo при амплитуде треугольного импульса 8 В.



Рис. 6. Вольт-амперная характеристика процесса электроформовки открытой “сэндвич”-структуры TiN–SiO₂–Mo при амплитуде треугольного импульса 6 В.



ЗАКЛЮЧЕНИЕ

Исследования процесса электроформовки и функционирования элементов памяти на основе открытых “сэндвич”-структур TiN–SiO₂–Mo в безмасляном вакууме показали относительно высокую начальную проводимость данных структур и низкие амплитуды импульса электроформовки в сравнении со структурами TiN–SiO₂–W. Термический отжиг структур в вакууме не приводил к уменьшению начальной проводимости. Это указывает на то, что она была “встроена” в структуры на этапе их изготовления, и обусловлена именно заменой W на Mo. Причиной и механизмом возникновения высокой проводимости структур TiN–SiO₂–Mo является, по-видимому, повышенная химическая активность молибдена, что приводит к переносу атомов Mo через раствор с верхнего электрода на поверхность открытого торца слоя SiO₂ в процессе его травления. Обнаруженные особенности структур с молибденовым электродом позволили разработать методику электроформовки с заметно уменьшенным напряжением, лежащим в диапазоне 6–8 В, что в два раза меньше, чем для структур TiN–SiO₂–W. Такой результат позволяет говорить о перспективности использования электроформованных открытых “сэндвич”-МДМ-структур с молибденовым верхним электродом для изготовления мемристоров на их основе.
