Синтез низкомолекулярных полимеров бутадиена с использованием катионных каталитических систем на основе диэтилалюминийхлорида

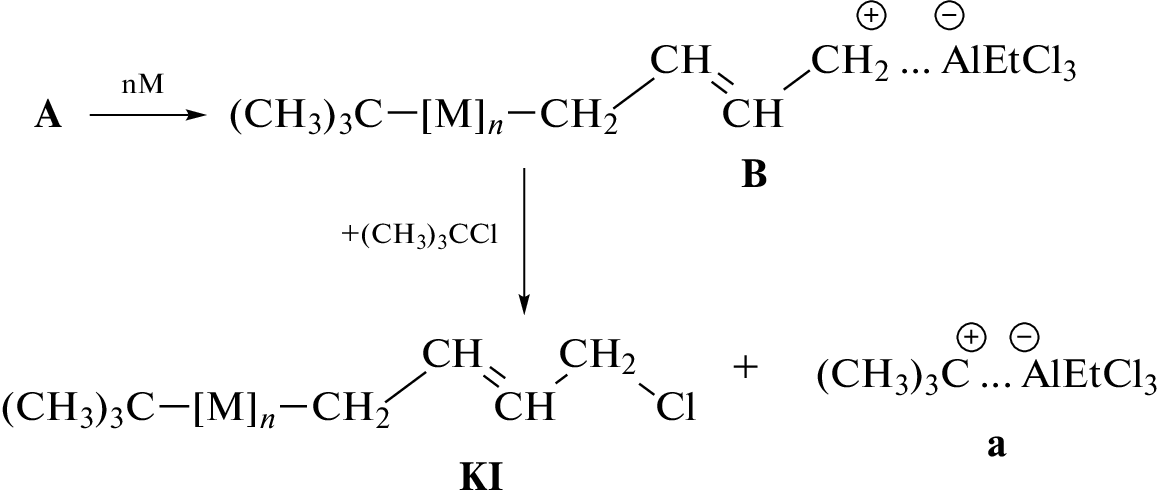

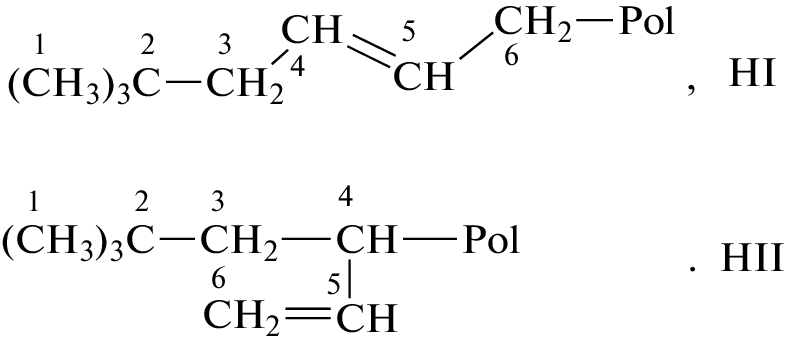

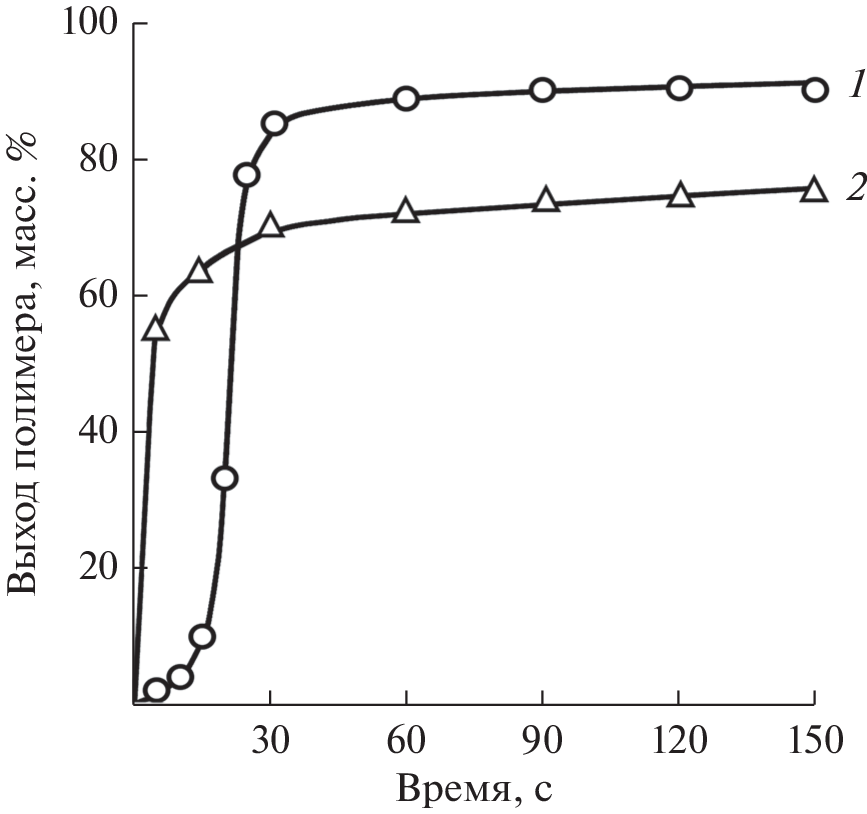

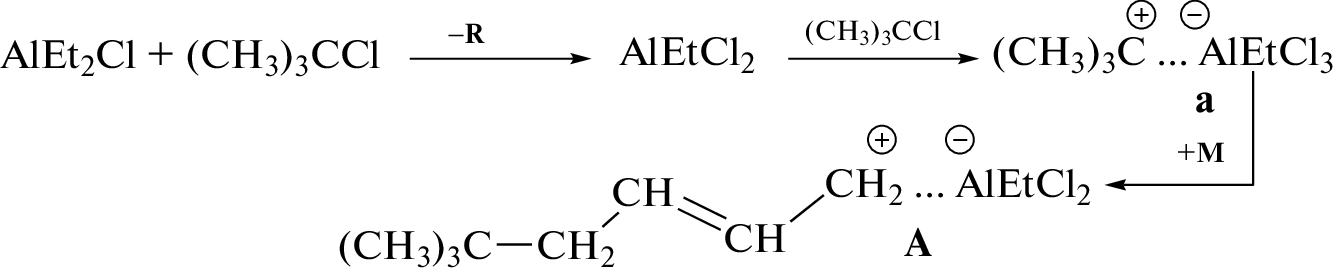

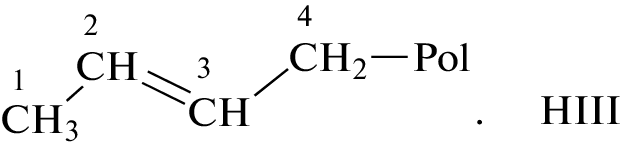

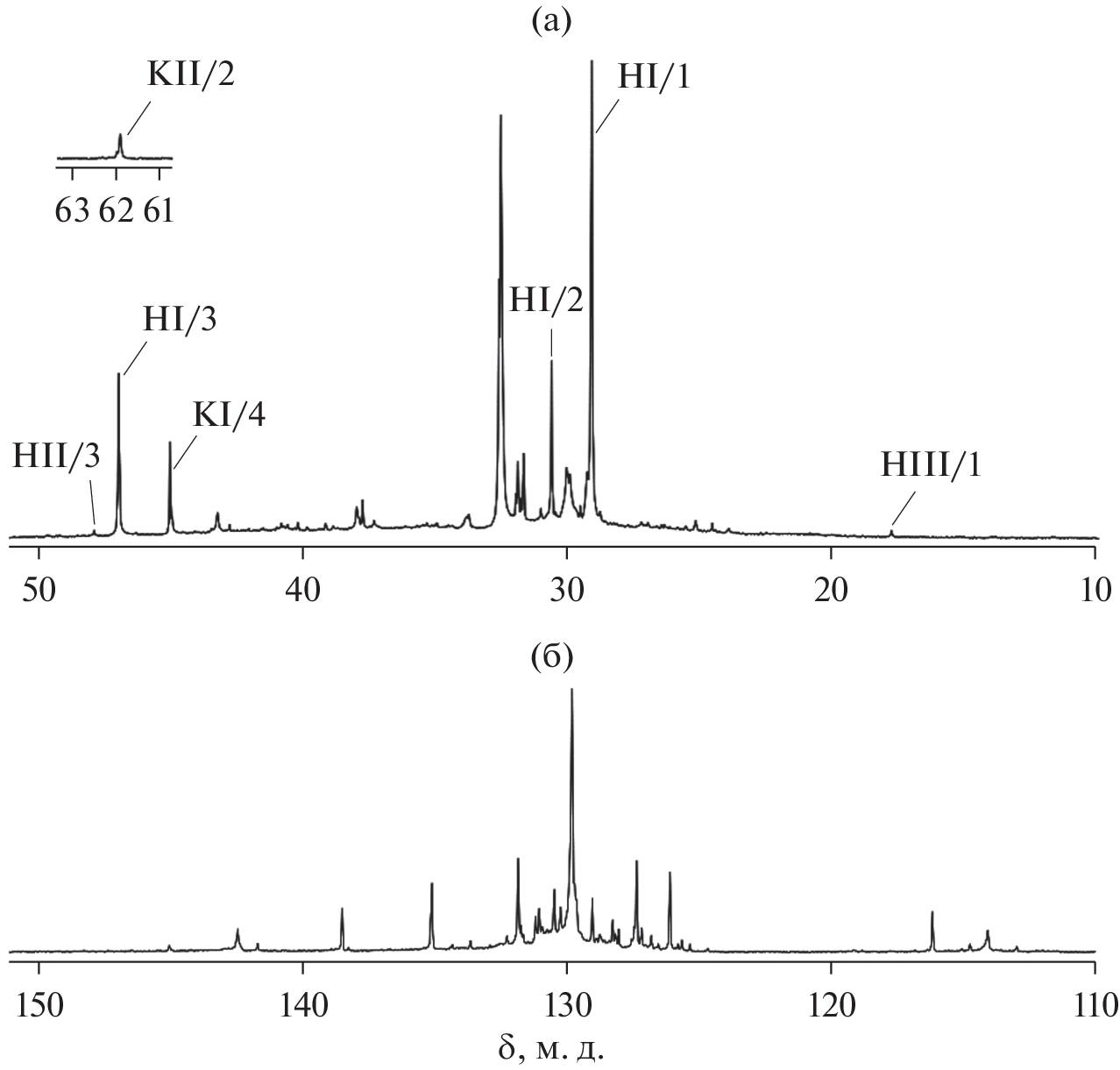

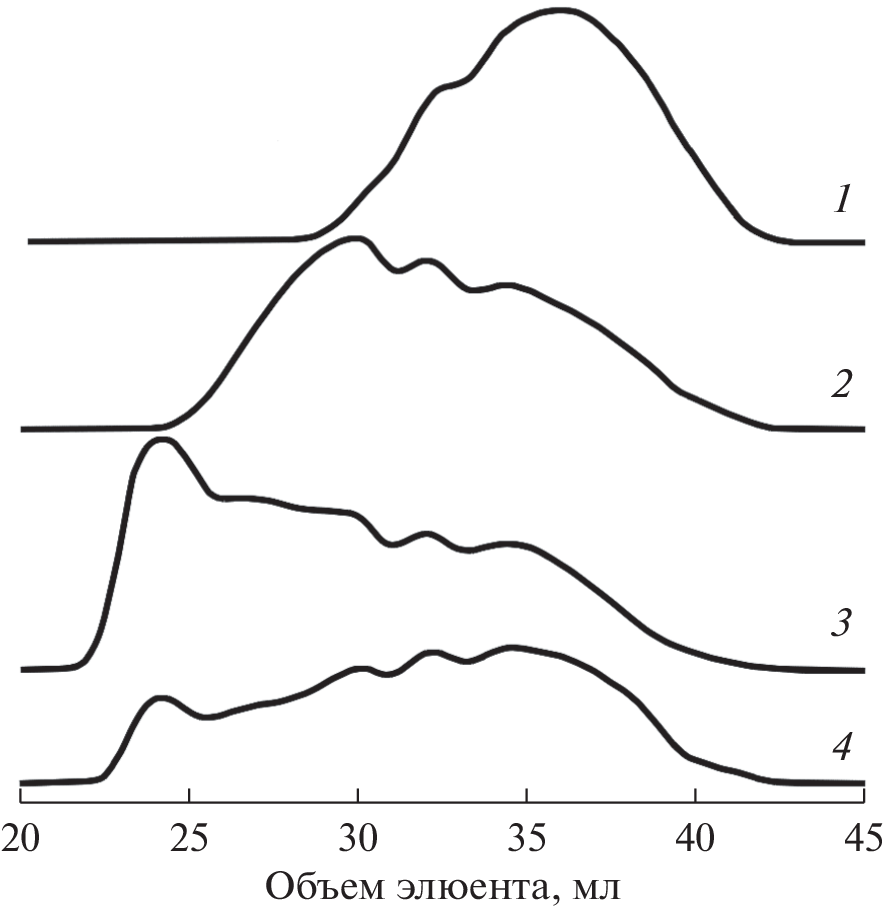

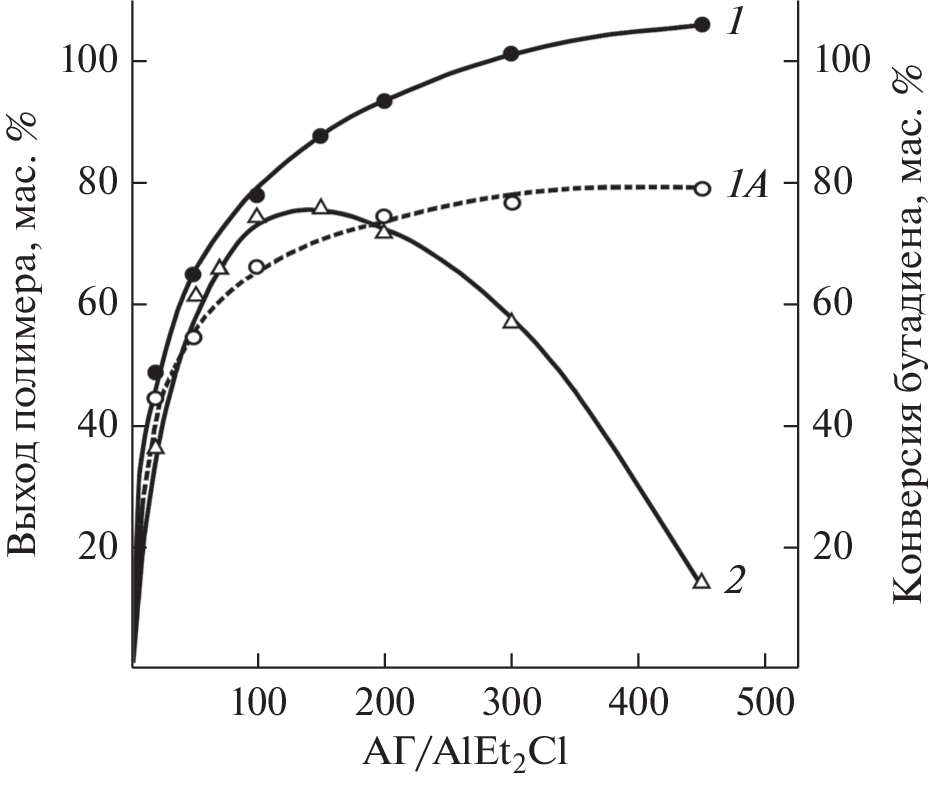

Установлено, что катионная полимеризация бутадиена под действием каталитических систем на основе диэтилалюминийхлорида (AlEt₂Cl) в сочетании с третичными алкилгалогенидами (АГ), такими как трет-бутилхлорид, трет-бутилбромид и 2-хлор-2-метилбутан, является эффективным методом получения полностью растворимых полимеров бутадиена при технологически удобной температуре процесса 20°С. Показано, что при увеличении продолжительности процесса полимеризации бутадиена существенно возрастают значения среднемассовых молекулярных масс и полидисперсности полимера при одновременном уменьшении ненасыщенности полибутадиена, что связано с протеканием в ходе полимеризации реакции передачи растущей цепи на двойную связь полимера. С использованием метода спектроскопии ЯМР ¹³С установлено, что макромолекулы полибутадиена, синтезированного на каталитической системе AlEt₂Cl–трет-бутилхлорид, состоят преимущественно из 1,4-транс-звеньев, содержат два типа начальных трет-бутильных звеньев и два вида концевых хлорсодержащих звеньев, образующихся в результате протекания реакции передачи растущей цепи на трет-бутилхлорид. По данным спектров ЯМР ¹³С полибутадиена разработана методика расчета конверсии бутадиена в ходе полимеризации, а также предложен механизм процесса катионной полимеризации бутадиена. Показано, что синтезированный “катионный” полибутадиен характеризуется высокими пленкообразующими свойствами и может являться перспективным компонентом при производстве лакокрасочных материалов.
