Визуализация ультразвуковых излучателей методом обращения сигнала во времени в модели динамики частиц

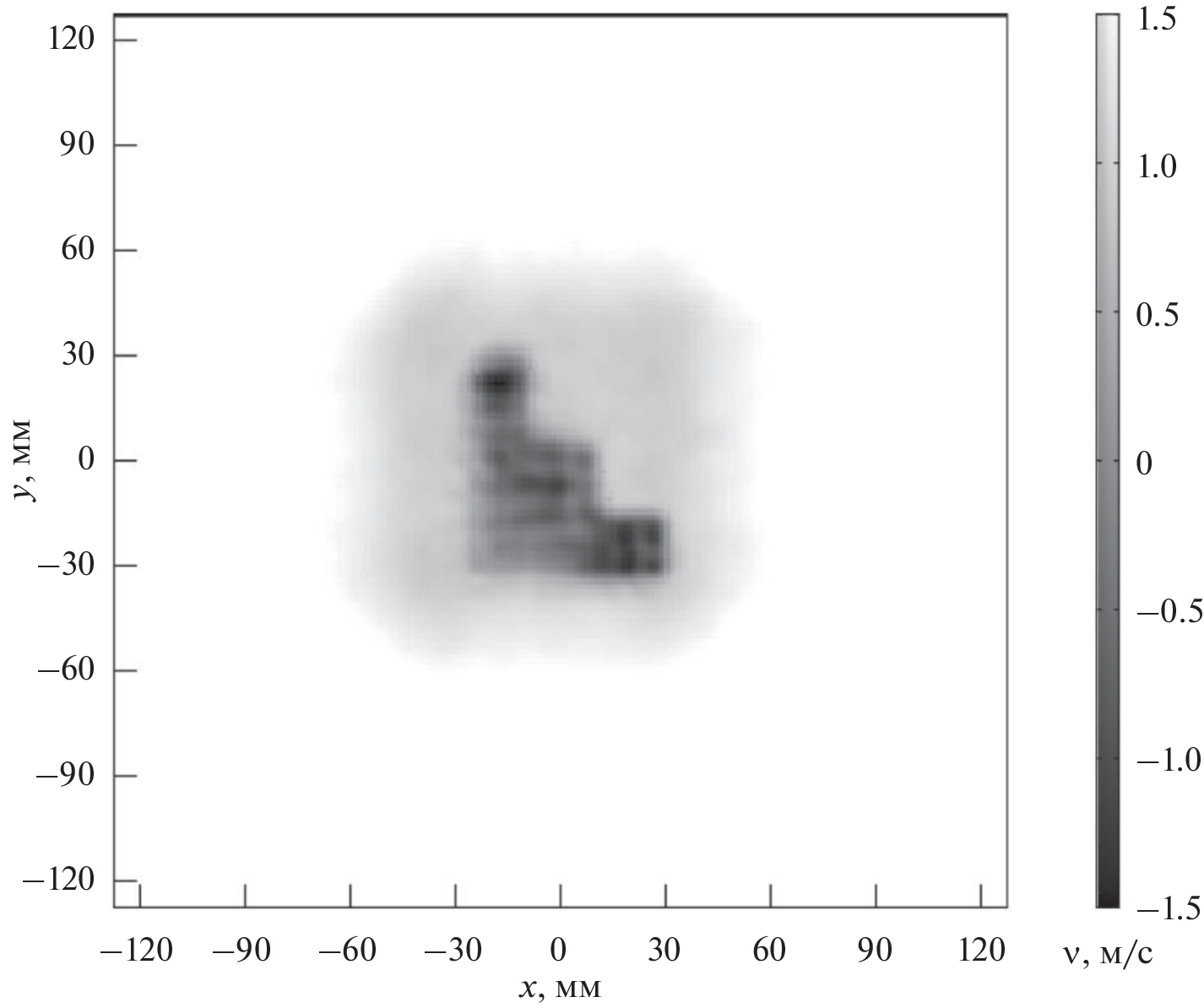

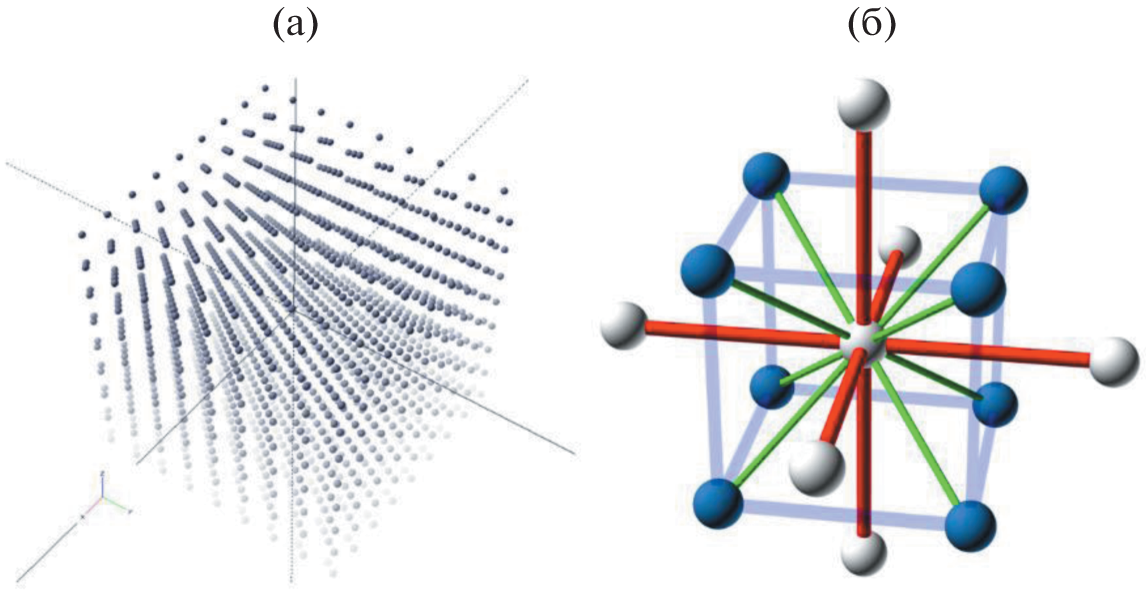

Предлагается метод решения обратной задачи восстановления источников акустических волн по измерениям поля на некоторой поверхности на основе обращения волнового фронта в методе динамики частиц. В этом методе рассматриваемая среда представляется в виде совокупности взаимодействующих частиц (материальных точек или твердых тел), для которых записываются классические уравнения движения. В работе рассматривается представление среды в виде множества частиц в кубической объемно-центрированной кристаллической решетке. Рассматривается случай линейной зависимости силы притяжения частиц от расстояния. Преимуществом такого подхода является возможность учета распространения волн в произвольно неоднородных средах в рамках единой численной модели. Численно и экспериментально показана возможность визуализации двух сферических источников акустических волн в воде за преградой, несмотря на наличие поперечных волн в рассматриваемой модели твердого тела; их влияние пренебрежимо мало в рассматриваемом случае. Проведена экспериментальная проверка предложенного метода на звуконепроницаемом экране с отверстием, имитирующем звукоизлучающий объект сложной формы. Через отверстие проходит волна от точечного источника коротких импульсов. С помощью приемного акустического сенсора, установленного на двухкоординатном сканере, было измерено пространственно-временное распределение звуковых колебаний на поверхности воды. При обработке данных путем обращения волнового фронта в модели частиц, было восстановлено изображение отверстия в звуконепроницаемом экране.
