The Effect of Thermal Treatment on Weld Structure of the VZh178P Alloy after Rotational Friction Welding

T. T. Fozilov; Фозилов Т. Т.; M. G. Yakovlev; Яковлев М. Г.; A. V. Babaytsev; Бабайцев А. В.

doi:10.31857/S0235711923030045

Влияние термической обработки на структуру сварного соединения сплава ВЖ178П после ротационной сварки трением

Авторы: Фозилов Т.Т.¹^,2, Яковлев М.Г.³^,4, Бабайцев А.В.¹
Учреждения:
1. Московский авиационный институт
2. Научно-исследовательский институт технологии и организации производства двигателей,
3. Научно-исследовательский институт технологии и организации производства двигателей
4. Московский государственный технологический университет “Станкин”
Выпуск: № 3 (2023)
Страницы: 58-63
Раздел: НАДЕЖНОСТЬ, ПРОЧНОСТЬ, ИЗНОСОСТОЙКОСТЬ МАШИН И КОНСТРУКЦИЙ
URL: https://ogarev-online.ru/0235-7119/article/view/137587
DOI: https://doi.org/10.31857/S0235711923030045
EDN: https://elibrary.ru/PQEWWB
ID: 137587

Цитировать

Полный текст

Открытый доступ
Доступ закрыт

Доступ предоставлен
Доступ закрыт

Только для подписчиков

Аннотация
Об авторах
Список литературы
Дополнительные файлы
Статистика

Аннотация

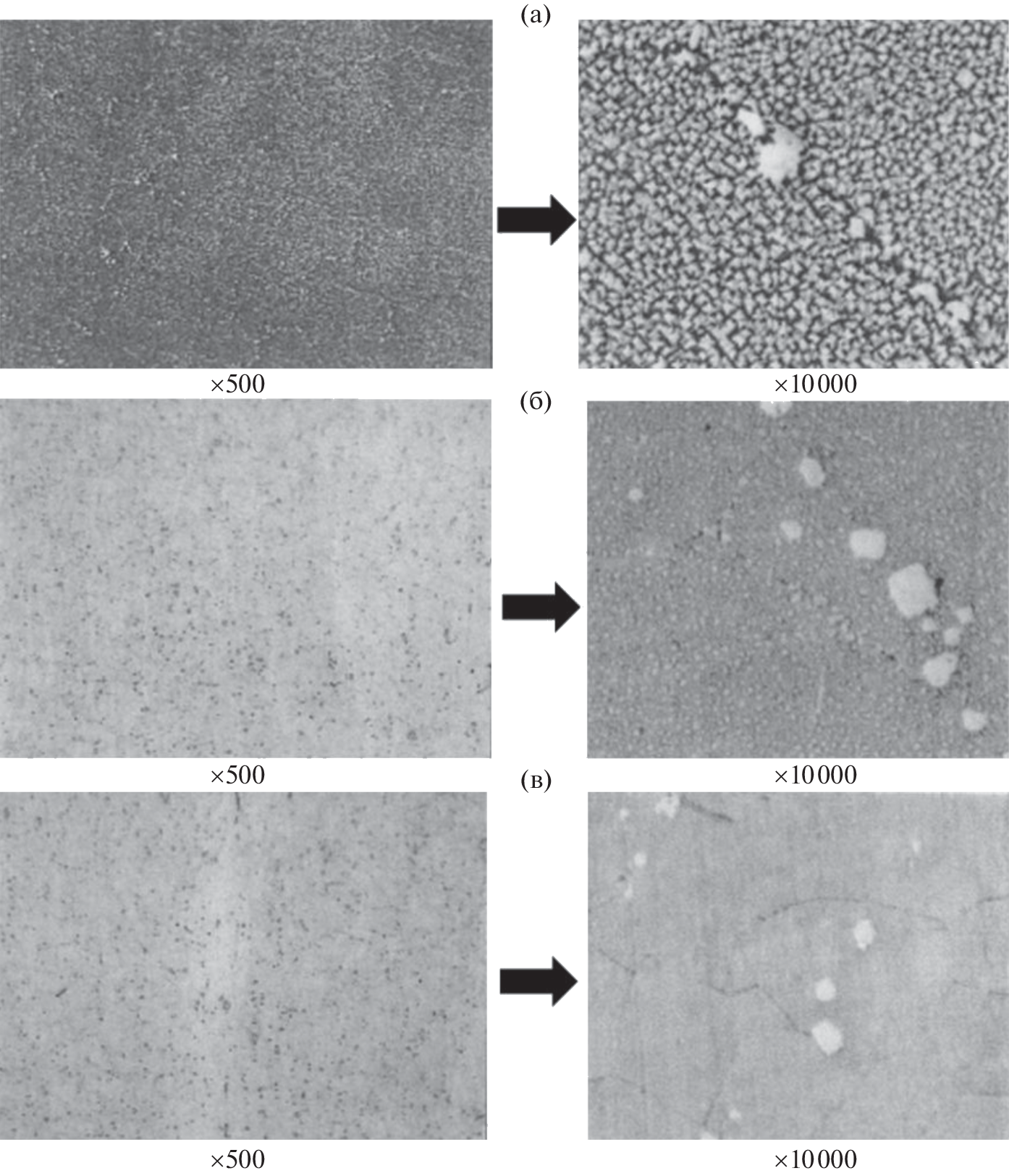

В настоящей статье приведены структурные металлографические исследования жаропрочного сплава на основе никеля марки ВЖ178П после ротационной сварки трением на уникальной установке российского производства ПСТИ-400. В ходе проведенного исследования проанализировано воздействие отдельно взятых параметров режимов сварки по отдельности и в совокупности, как на микроструктуру сварного соединения, околошовной зоны и основного материала, так и на показатели микротвердости по Виккерсу в этих областях. После подготовки, сварки и вырезки образцов проведена термическая обработка, результаты которой представлены в настоящей статье соответственно.

Ключевые слова

ротационная сварка трением, микротвердость, кубоиды, зона термомеханического влияния

Список литературы

Тайсом Б.С., Соренсен С.Д., Нельсон Т.В. Прочность при ротационной сварке трением пяти разнородных суперсплавов на основе никеля // Сварочный журнал 100. 2021. № 9. С. 302. https://doi.org/10.29391/2021.100.027
Елисеев Ю.С., Масленков С.Б., Гейкин В.А., Поклад В.А. Технология создания неразъемных соединений при производстве газотурбинных двигателей. М.: Наука и технологии, 2001. 544 с.
Сорокин Л.И. Свариваемость жаропрочных никелевых сплавов (обзор). Ч. 2 // Сварочное производство. 2004. № 9. С. 3.
Сорокин Л.И. Образование горячих трещин при сварке жаропрочных никелевых сплавов // Сварочное производство. 2005. № 7. С. 29.
Каблов Е.Н., Ломберг Б.С., Оспенникова О.Г. Создание современных жаропрочных материалов и технологий их производства для авиационного двигателестроения // Крылья Родины. 2012. № 3–4. С. 34.
Ломберг Б.С., Овсепян С.В., Бакрадзе М.М., Мазалов И.С. Высокотемпературные жаропрочные никелевые сплавы для деталей газотурбинных двигателей // Авиационные материалы и технологии. 2012. № S. С. 52.
Egorova O.V., Kurbatov A.S., Rabinskiy L.N., Zhavoronok S.I. Modeling of the dynamics of plane functionally gradded waveguides based on the different formulations of the plate theory of I.N. Vekua type // Mechanics of Advansed and Structures. 2019. V. 28 (5). P. 506. https://doi.org/10.1080/153/15376494.2019.1578008
Lurie S., Rabinskiy L.N., Kriven G.I., Makovskii S.V. Effective dissipative properties of a whiskered layer in modified fibrous composites with whiskered fibres. December 2020 // Periódico Tchê Química. 2020. Vol. 17. № 36. P. 978. https://doi.org/10.52571/PTQ.v17.n36.2020.993_Periodico36_pgs_978_993.pdf
Babaytsev A.V., Prokofiev M.V., Rabinskiy L.N. Mechanical properties and microstructure of stainless steel manufactured by selective laser sintering // Nanoscience and Technology: An Int. J. 2017. V. 8. № 4. C. 359.
Huang Z.W., Li H.Y., Preuss M., Karadge M., Bowen P., Bray S., Baxter G. Inertia Friction Welding Dissimilar Nickel-Based Superalloys Alloy 720Li to IN718 // Metallurgical and Materials Transactions A. 2007. V. 38. P. 1608. https://doi.org/10.1007/S11661-007-9194-6
Бычков В.М., Селиванов А.С., Медведев А.Ю., Супов В.А., Большаков Б.О., Гринь Р.Р., Мусин Ф.Ф. Исследование свариваемости жаропрочного никелевого сплава ЭП742 методом линейной сварки трением // Вестник УГАТУ. 2012. Т. 16. № 7 (52). С. 112.
Сухоруков Р.Ю. Моделирование технологических процессов изготовления осесимметричных деталей газотурбинных двигателей из жаропрочных сплавов методом раскатки в сверхпластических условиях // Проблемы машиностроения и надежности машин. 2020. № 2. С. 80.
Бабайцев А.В., Бурцев А.Ю., Рабинский Л.Н., Соляев Ю.О. Методика приближенной оценки напряжений в толстостенной осесимметричной композитной конструкции // Труды МАИ. 2019. № 107. С. 4.
