Прогнозирование теплофизического поведения аморфных сплавов Ni_0.333Zr_0.667 и La₈₀Al₂₀ по свойствам металлов

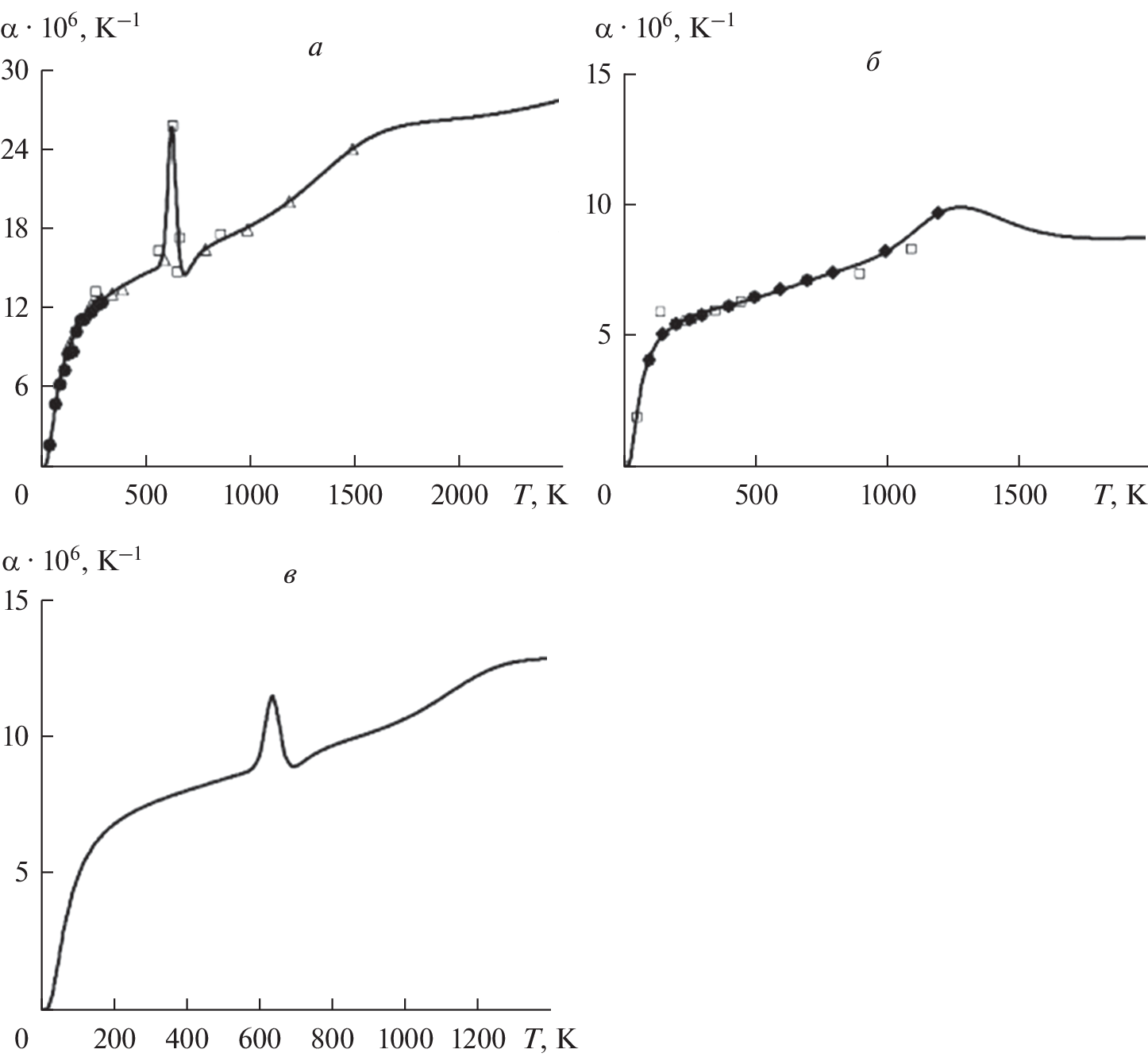

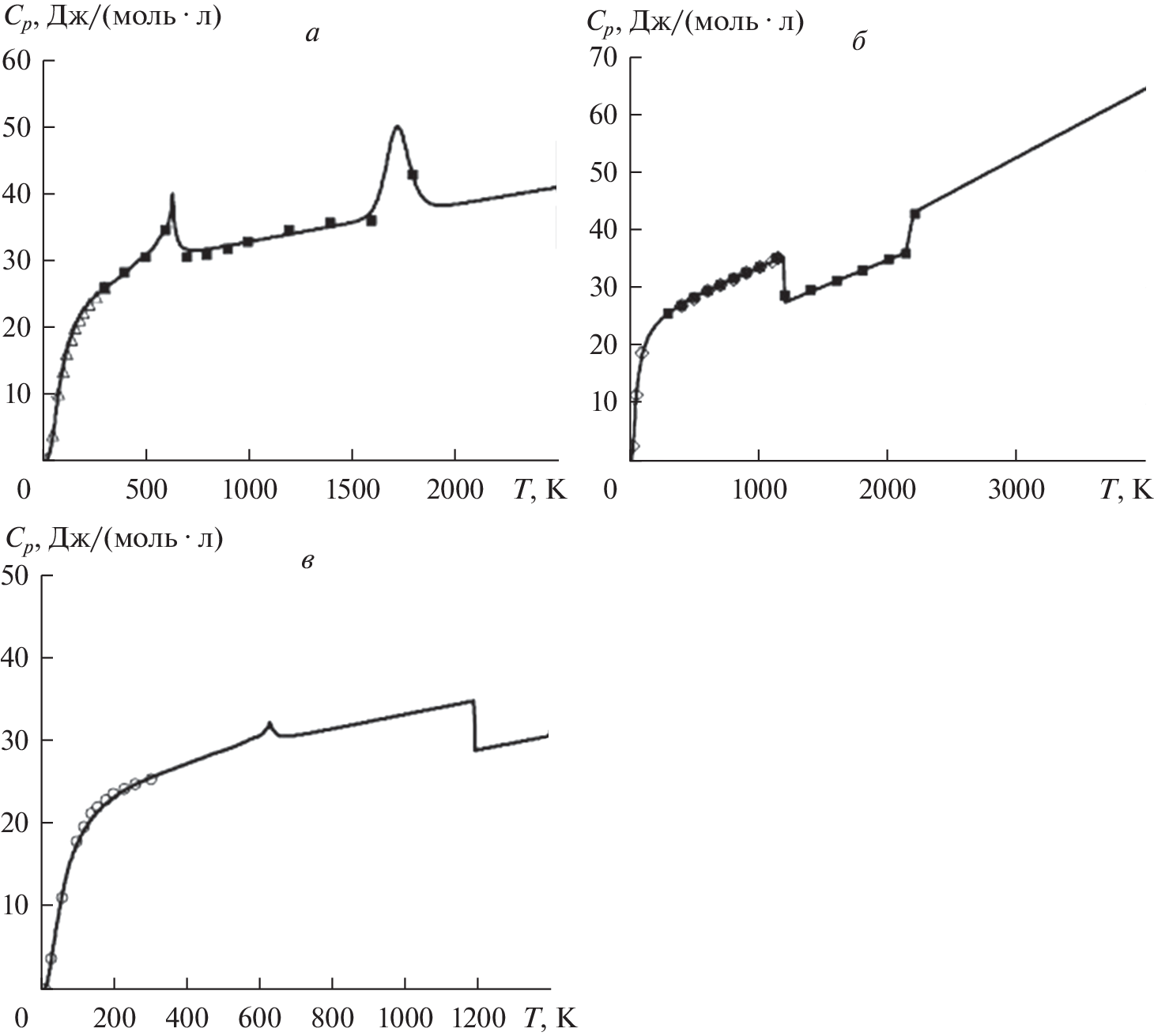

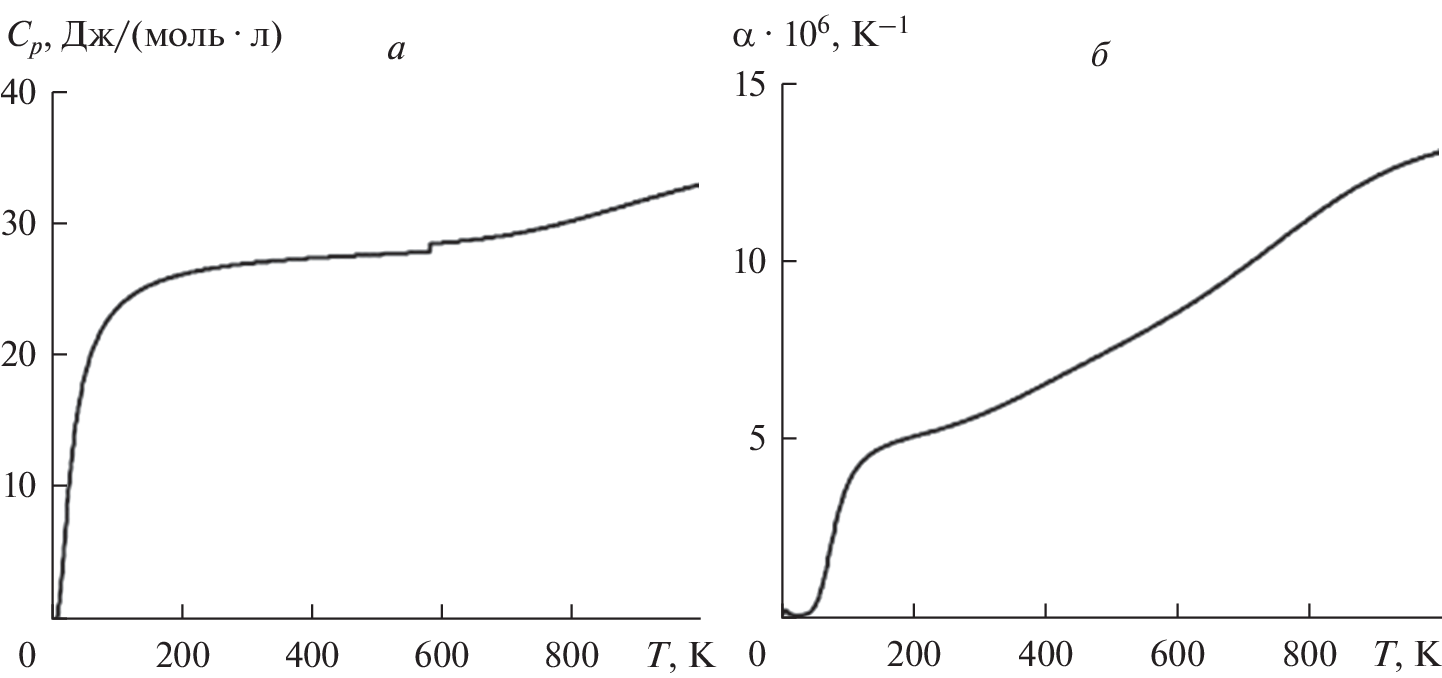

Аморфные сплавы (металлические стекла) получают путем сверхбыстрого охлаждения расплавов. В результате этого процесса “замораживается” хаотическое распределение атомов в пространстве при сохранении ближнего порядка, характерного для жидкостей. Высокая однородность твердого состояния приводит к уникальным механическим, магнитным и другим физическим свойствам. Изделия из разработанных дешевых металлических стекол заместили на некоторых производствах ряд аналогов из дорогих традиционных материалов. С другой стороны, существенными недостатками неупорядоченных сред являются температурная и временнáя нестабильности. Решение этой проблемы возможна при знании теплофизических свойств аморфных сплавов: теплоемкости, коэффициента теплового расширения, теплопроводности и температуропроводности. Но даже оценка их температурных зависимостей представляет собой сложную и актуальную задачу. Поэтому в данной работе предложено использовать правило смешения компонентов, теплофизические свойства которых известны. Это позволяет предсказать температурные зависимости теплоемкости, коэффициента теплового расширения и температуропроводности металлических стекол при известных значениях их теплопроводности для разных температур. Отметим, что на рассчитанные кривые для теплоемкости аморфного сплава Ni_0.333Zr_0.667 достаточно хорошо укладываются известные из научной литературы экспериментальные данные в низкотемпературной области.
