Effect of additive modifiers on the combustion characteristics of composite aluminized propellants

Cover Page

Cite item

Full Text

Abstract

We studied the effect of modifier additives TiB2, AlMgB14, (NH4)2TiF6, NH4BF4, Ca3(PO4)2 on the combustion parameters of composite propellants based on aluminum powder as a fuel (about 20% wt.), ammonium perchlorate as an oxidizer (about 60% wt.), and energetic binder (MPVT about 20% wt.). Additives were introduced in an amount of about 2%. The burning rates of propellants were measured and condensed combustion products were studied at a pressure of 0.35 MPa. The effect of additives was assessed using the following parameters: increasing the burning rate, reducing combustion incompleteness, mass and size of agglomerates. The most effective additives were NH4BF4 and TiB2. Conclusions are drawn about the prospects of using the studied additives to obtain the required combustion parameters.

Full Text

1. ВВЕДЕНИЕ

Развитие ракетной техники связано в том числе с совершенствованием топливных рецептур. Роль ракетного топлива заключается в генерации требуемого количества энергии и рабочего тела с заданной скоростью в процессе горения при определенных условиях. К настоящему времени известно множество эффективных горючих, окислителей и связующих [1–4], при этом особое место занимают смесевые топлива, содержащие в качестве горючего металлические микроразмерные частицы Al, Mg и др. [5–7]. Наибольшее распространение получил алюминий вследствие удачного сочетания таких качеств, как высокая теплота сгорания и плотность, безопасность обращения с порошком, безвредность продуктов горения, коммерческая доступность. Однако, для алюминия характерно явление агломерации [8], которое заключается в объединении и слиянии исходных частиц в волне горения в агломераты. Агломерация обычно приводит к нежелательным последствиям – снижению полноты сгорания металла, накоплению шлаков в камере двигателя и другим. Поэтому поиск путей снижения агломерации – предмет множества экспериментальных исследований. Ниже перечислены основные факторы, которые влияют на агломерацию и горение алюминия в составе топлив.

Рецептурные факторы – содержание алюминия [9–11], гранулометрический состав компонентов [9, 12], природа связующего [13–16], присутствие нитраминов [17–19], нитрата аммония [20–23] или иных альтернативных окислителей [24–29]. Физические факторы – давление [30] и скорость горения [31]. При этом скорость горения зависит от давления и дисперсности перхлората аммония (ПХА) [11, 31], поэтому для снижения агломерации с одновременным удовлетворением других требований к топливу необходимо оптимизировать сложнейшую систему с многочисленными прямыми и обратными связями. Перспективные пути воздействия на поведение металла в волне горения, в том числе на агломерацию, следующие: модификация свойств металла в объеме, например, введение второго металла [32–34]; создание композитных частиц [35, 36]; модификация поверхности частицы либо покрывающего ее оксидного слоя [35, 37–44]; введение добавок в состав топлива [24, 45–47]. При этом введение нанодисперсного порошка алюминия [48, 49] можно рассматривать и как добавку в топливо, и как модификацию свойств алюминия. Общие представления о механизме действия добавок, введенных в топливо или непосредственно в частицы металла, изложены в работе [50].

Цель настоящей работы – в экспериментальной оценке влияния пяти добавок на агломерацию алюминия в типичной рецептуре топлива с ПХА и активным связующим, а также в проверке возможности достижения полезных эффектов с помощью введения добавок. Применительно к агломерации к таковым относятся снижение размеров и массы крупных частиц-агломератов, увеличение полноты сгорания металла и уменьшение размера мелких оксидных частиц. Работа имеет поисковый характер и выполнена с использованием упрощенной методики отбора продуктов горения. Более детальные исследования, в частности, механизмов действия добавок, имеет смысл проводить только в случае обнаружения требуемых эффектов.

2. ИССЛЕДУЕМЫЕ ТОПЛИВА И ДОБАВКИ

Эксперименты проводили с неотвержденными модельными смесями, которые имели пастообразную консистенцию и содержали следующие компоненты: ПХА одной из двух фракций – крупный с размером частиц 500–630 мкм (ПХАк), или средний с размером частиц 180–250 мкм (ПХА); активное горючее-связующее – метилполивинил-тетразол (МПВТ) [20]; микродисперсный порошок алюминия марки АСД-4 (Al). Массовое соотношение компонентов ПХА/связуюшее/Al составляло 60/20/20 или 62/20/18. Процедура приготовления образцов топливной массы включала взвешивание компонентов на аналитических весах МВ 210-А с точностью 0.0001 г и их перемешивание вручную в бронзовой чашке фторопластовой лопаткой. При работе лопаткой действовали очень осторожно, чтобы не раскрошить частицы крупного ПХА. Типичная масса приготавливаемой порции топлива для исследования составляла ~5 г, что позволяло легко визуально контролировать однородность перемешивания.

Гранулометрические характеристики порошкообразных компонентов представлены в табл. 1 и на рис. 1 в виде нормированных функций плотности распределения относительной массы частиц по размерам. Нормировку проводили таким образом, чтобы площадь под кривой (масса) была равна единице.



Таблица 1. Средние размеры частиц порошкообразных компонентов топлив (в мкм)

Компонент

D10

D30

D32

D43

ПХАк

712

723

734

746

ПХА

221

232

242

249

Al

4.2

5.8

8.7

15

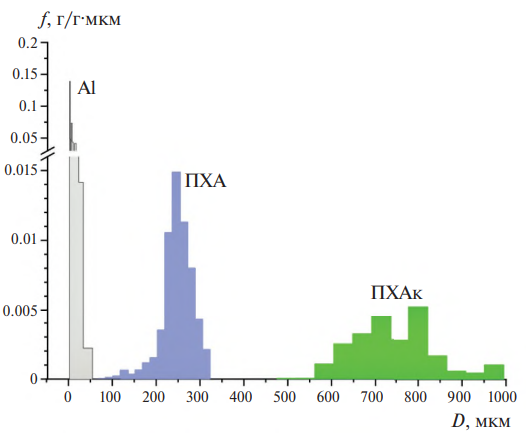

Рис. 1. Массовые функции распределения частиц алюминия, среднего и крупного перхлората аммония по размерам.



Средние размеры частиц порошков Dmn вычисляли по формуле

Dmn=i=1kDimNi/i=1kDinNi1/(mn), (1)

где m, n – целые числа, задающие порядок среднего размера, k – число размерных интервалов в гистограмме, Ni – число частиц в i-том интервале, Di – середина i-го интервала. Здесь и далее расчетные значения средних диаметров приводим без округления.

Схема вариации составов топлив представлена на рис. 2. Имеются базовые топлива Р1, Р2 и Р3. Топливо Р1 содержит 20% связующего, 20% Al и 60% ПХАк. Топливо Р2 отличается размером частиц окислителя и содержит 20% связующего, 20% Al и 60% ПХА. Топливо Р3 имеет пониженное содержание Al (18%), повышенное содержание ПХА (62%) и то же количество связующего (20%). Следуя данным работы [51], каждую добавку-модификатор вводили в базовое топливо в количестве около 2% (сверх 100%). Добавки: диборид титана TiB2, борид алюминия и магния AlMgB14, аммоний-титан(IV) фтористый (NH4)2TiF6, тетрафтороборат аммония NH4BF4, кальций фосфорнокислый 3-замещенный Ca3(PO4)2. Выбор добавок обусловлен наличием атомов “горючих” Al, Mg, B, Ti или атома F как окислителя и одновременно элемента, способного взаимодействовать с оксидной пленкой, покрывающей частицы алюминия. Соединение Ca3(PO4)2 – условно инертное – использовано для сравнения. В дальнейшем будем говорить о трех “линиях” рецептур, получаемых из базовых топлив Р1, Р2 и Р3 путем введения перечисленных добавок (рис. 2). Составы модельных топлив представлены в табл. 2.

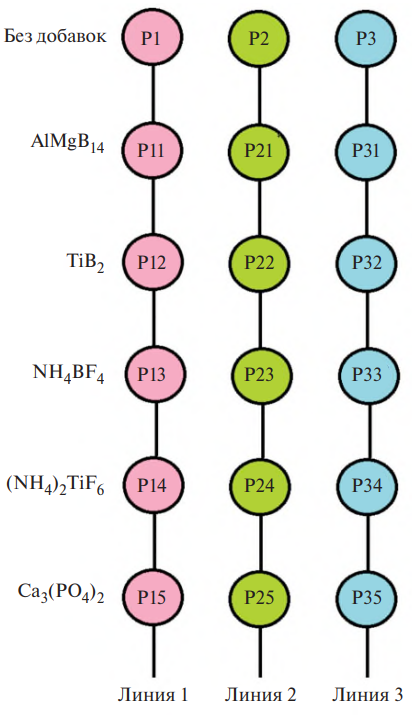

Рис. 2. Схема вариации состава топлив.



Таблица 2. Компонентный состав (мас. %) исследованных топлив

Топливо

Связующее

Al

ПХАк

ПХА

AlMgB14

TiB2

NH4BF4

(NH4)2TiF6

Ca3(PO4)2

Р1

20

20

60

Р11

20

20

60

2

Р12

20

20

60

2

Р13

20

20

60

2

Р14

20

20

60

2

Р15

20

20

60

2

Р2

20

20

60

Р21

20

20

60

1.6



Р22

20

20

60



1.8

Р23

20

20

60

2

Р24

20

20

60

2.1

Р25

20

20

60

2.5

Р3

20

18

62

Р31

20

18

62

2

Р32

20

18

62



1.5

Р33

20

18

62

2.4

Р34

20

18

62

1.5

Р35

20

18

62

2.2

Примечание. Добавки вводили в топливо сверх 100%.



3. ПРОВЕДЕНИЕ И ОБРАБОТКА РЕЗУЛЬТАТОВ ЭКСПЕРИМЕНТОВ

Экспериментальная методика основана на сжигании исследуемого образца топлива в малогабаритном сосуде высокого давления (минибомбе) при давлении 0.35 МПа в азоте. При этом проводится видеосъемка процесса горения через окна и отбор конденсированных продуктов горения (КПГ) в жидкость.

Вид сосуда высокого давления показан на рис. 3. Наружный диаметр корпуса – 90 мм, эффективный диаметр окон – 30 мм, рабочее давление – до 3 МПа, объем – 0.33 л.

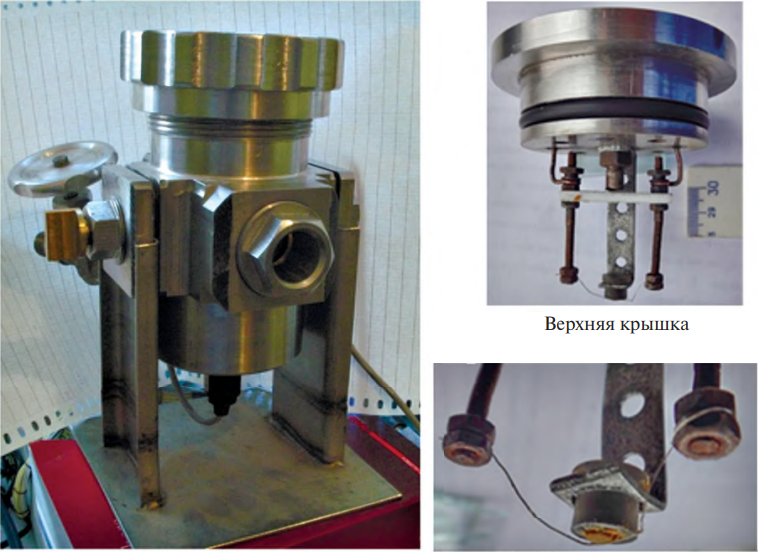

Рис. 3. Фотографии сосуда высокого давления (минибомбы) и его оснастки.



Воспламенение образца производится с помощью нихромовой проволоки, нагреваемой электротоком. Под образцом устанавливается стакан с “замораживающей” жидкостью – дистиллированной водой. Диаметр стакана на 0.5 мм меньше внутреннего диаметра сосуда. Образец в виде пастообразной смеси помещен в стаканчик из оргстекла внутренним диаметром 5 мм и глубиной 5 мм и закреплен в сосуде так, чтобы факел горения был направлен вниз. Расстояние от поверхности образца до поверхности жидкости перед опытом составляло 1.5 см. Инертный газ (азот) подается из баллона, давление контролируется манометром. Процесс горения образца регистрируется с помощью видеокамеры. Вылетающие с поверхности образца горящие металлические частицы-агломераты при попадании в жидкость гаснут. Оксидные частицы в свободном объеме сосуда высокого давления после сгорания образца при достаточно длительной выдержке оседают на поверхность жидкости. В табл. 3 представлены результаты оценки скорости и времени оседания частиц с плотностью 3.7 г/см3 (оксид алюминия) в газе при давлении 0.35 МПа. Расчеты проведены с помощью “аэрозольного калькулятора” программы AeroCalc [52], для выбора времени выдержки. Дистанция оседания – 65 мм, что соответствует высоте свободного объема сосуда, равной расстоянию от поверхности жидкости до крышки. Время оседания определяли как отношение расстояния к скорости оседания. Скорость оседания сферических частиц диаметром 2.2 мкм и плотностью 3.7 г/см3 составляет 0.54 мм/с. Дистанцию в 65 мм они преодолеют за 120 с. Газовзвесь выдерживали в сосуде в течение 5 мин, чтобы частицы размером более 2 мкм гарантированно успели осесть в жидкость.



Таблица 3. Оценка скорости и времени оседания частиц в газе

Диаметр частиц, мкм

Скорость оседания, мм/с

Число Re

Время оседания, c

10

11.2

0.026

5.8

5

2.8

0.0032

23

3

1

0.0007

65

2.5

0.7

0.004

92

2.2

0.54

0.0027

120

2

0.4

0.0026

163



Таким образом, анализ результатов проведенных экспериментов показал, что производится гашение и полный отбор агломератов, покидающих поверхность горения образца. Однако оксидные частицы, оседающие на поверхность жидкости, отбираются не полностью. Некоторое количество их размером менее 2 мкм выходит с газом при сбросе давления после опыта. В качестве характерного размера агломератов иcпользовали “среднемассовый” D43, а для оксидных частиц – “среднеповерхностный” d32. Указанные размеры вычисляли по формуле (1).

4. ПРЕПАРИРОВАНИЕ И АНАЛИЗ ОТОБРАННЫХ ЧАСТИЦ КПГ

После извлечения стаканчика, суспензию, находящуюся в нем, процеживали через проволочное сито с размером ячейки 80 мкм. Частицы размером более 80 мкм считали агломератами. Предполагаетсся, что граничный размер DL, разделяющий агломераты и оксидные частицы, зависит от рецептуры топлива и условий горения [53]. В литературе приводятся различные значения DL. Например, в работах [54, 55] агломератами считали частицы крупнее 30 мкм, в работе [56] DL полагали равным 49 мкм, в работе [17] размер DL составлял 119 мкм. В настоящей работе размер DL = 80 мкм принят как некоторое “универсальное” значение, оправданное также соображениями практического удобства – “мокрое” просеивание водной суспензии частиц через сито 80 мкм осуществляется достаточно легко. Осадок на сите высушивали при комнатной температуре, взвешивали и определяли безразмерную массу частиц-агломератов m80 как отношение массы частиц крупнее 80 мкм к массе образца топлива до опыта. Абсолютная погрешность определения величины m80 обычно не превышает 0.02.

Высушенные частицы-агломераты подвергали морфологическому, гранулометрическому и химическому анализам. Морфологию частиц исследовали под оптическим микроскопом МБС-10, оснащенным цифровой окулярной камерой DCM-300. Гранулометрический анализ проводили с помощью оптического проекционного микроскопа Amplival (Carl Zeiss Jena, Германия) и полуавтоматического 23-канального счетного устройства с мерными кружками на прозрачной шаблонной линейке [57, 58]. Абсолютная погрешность измерения диаметров частиц составляла ± 22 мкм. Неполноту сгорания агломератов определяли цериметрическим методом аналитической химии [59, 60] с использованием восстановительного числа RN, которое характеризует способность материала присоединять кислород, то есть окисляться. Мерой неполноты сгорания h служит отношение чисел RN после и до начала горения, т.е. RNccp для продуктов горения, и RNprop для топлива. Восстановительное число для КПГ, RNccp определяется с учетом массы агломератов следующим образом:

RNccp=RN для агломератовm80. (2)

Восстановительное число для топлива RNprop рассчитывается как произведение определенного в результате химического анализа восстановительного числа для металлического горючего RNmf, и доли металлического горючего mmf в топливе:

RNprop=RNmfmmf. (3)

В итоге неполноту сгорания агломератов находим как соотношение выражений (2) и (3):

η=RNccp/RNprop. (4)

В таком определении неполнота сгорания может изменяться от 1 (ничего не сгорело) до 0 (все сгорело). Отношение измеренного числа RNmf и его теоретического значения дает представление о “деградации” металлического горючего. Для использованного в экспериментах алюминия RN = = 10.14 ± 0.28 (усреднение по шести пробам), в то время как теоретическое значение для алюминия составляет 11.12 [60]. Величину, равную отношению 10.14/11.12 = 0.912, или 91.2%, можно интерпретировать как содержание активного (неокисленного) металла в исходном алюминии. Значения mmf составляют 0.2 для топлив линий 1 и 2 и 0.18 для топлив линии 3. Относительная погрешность определения h лежит в интервале 5–7%.

Проходящую через сито 80 мкм суспензию мелких оксидных частиц в воде анализировали на автоматическом гранулометре “Малверн-3600Е” (Великобритания). Режим: диапазон размеров – 0.5–118 мкм, обработка суспензии ультразвуком – в течение 30 с до измерения, механическая мешалка во время измерения включена. Каждую пробу анализировали дважды: измерение повторяли через 3 мин, результаты усредняли. Относительная погрешность измерения размеров – не более 10%.

По полученным эмпирическим функциям распределения определяли средние размеры мелких оксидных частиц dmn и частиц-агломератов Dmn по формуле (1) в диапазонах 0.5–80 мкм и 80–Dmax соответственно. Здесь Dmax – правая граница последнего гистограммного интервала в функции распределения агломератов.

Скорость горения образца (r, мм/с) рассчитывали как отношение длины образца ко времени его горения. Длина образца есть глубина стаканчика, равная 5 мм; время горения определяли путем обработки видеозаписей процесса горения. Абсолютная погрешность определения скорости горения – 0.1 мм/с. На рис. 4 приведены кадры видеозаписи процесса горения образца.



Рис. 4. Кадры видеозаписи процесса горения миниатюрного образца в минибомбе для отбора частиц–продуктов горения. Видеосъемка “на просвет” при освещении через тыльное окно минибомбы: левый кадр – вид до горения, правый кадр – в процессе горения: 1 – образец в стаканчике из оргстекла, закрепленный на кронштейне; 2 – проволока поджига; 3 – поверхность горения. Видно, что она сместилась от среза стаканчика вглубь (вверх); х – один из паразитных бликов-отражений, которые образуются на гранях стакана с замораживающей жидкостью; L – расстояние от образца до поверхности жидкости перед поджиганием образца.



5. РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

5.1. Скорость горения

На рис. 5 показано сравнение уровней скорости горения образцов топлив с добавками – модификаторами. Как видно из этого рисунка, добавки AlMgB14 и TiB2 повышают скорость горения, а добавки Ca3(PO4)2, (NH4)2TiF6, NH4BF4 в основном снижают ее по сравнению с соответствующими базовыми топливами. Здесь “в основном” использовано в связи с тем, что действие трех последних добавок неоднозначно для разных линий рецептур. Для топлив линии 3 добавки Ca3(PO4)2, (NH4)2TiF6, NH4BF4 слабо влияют на скорость горения, но все же незначительно (в пределах погрешности) повышают скорость.

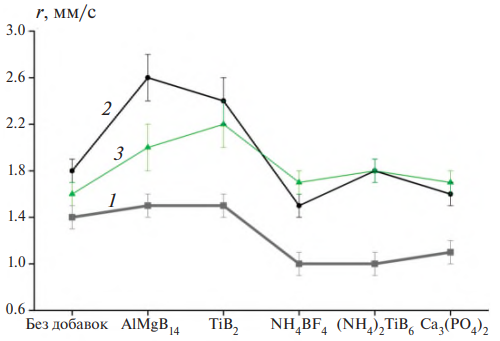

Рис. 5. Влияние добавок-модификаторов на скорости горения исследованных топлив при давлении 0.35 МПа: цифры 1, 2, 3 соответствуют топливам линий 1, 2, 3 (см. рис. 2).



5.2. Масса и размер агломератов

Масса агломератов характеризуется безразмерным параметром m80 (см. рис. 6). Из этого рисунка можно видеть, что для топлив линий 1, 2 и 3 все исследованные добавки приводят к увеличению массы агломератов m80, за исключением добавки (NH4)2TiF6 для топлива линии 1.

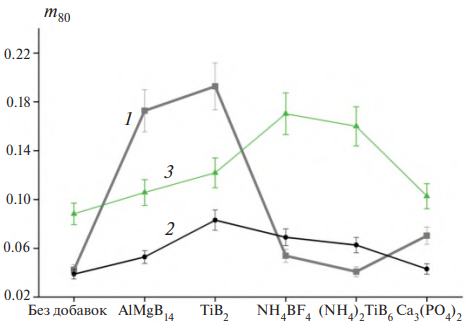

Рис. 6. Изменение безразмерной массы m80 частиц-агломератов: цифры 1, 2, 3 соответствуют топливам линий 1, 2, 3.



В табл. 4 приведены средние размеры агломератов Dmn. На рис. 7 показано влияние добавок на средний размер агломератов D43. В разных линиях топлив это влияние неоднозначно. Отметим случаи желаемого эффекта – снижения среднего размера D43. Для топлив линии 1 добавки AlMgB14 и TiB2 приводят к заметному снижению D43, добавки NH4BF4 и Ca3(PO4)2 – к незначительному снижению. Для топлив линии 2 ни одна добавка не дала желаемого эффекта. Для топлив линии 3 добавки AlMgB14 и TiB2 приводят к снижению D43.



Таблица 4. Средние размеры Dmn агломератов (в мкм) в исследуемых топливах

Топливо

D10

D30

D32

D43

D53

P1

246

306

373

431

457

Р11

225

252

279

303

214

Р12

245

272

301

325

336

Р13

268

304

341

374

390

Р14

310

376

453

522

551

Р15

281

316

355

399

422

P2

186

210

235

254

263

P21

234

267

300

326

338

Р22

267

307

350

396

420

Р23

197

219

240

258

265

Р24

212

235

258

278

287

Р25

214

235

257

274

282

Р3

157

194

234

262

274

Р31

135

160

188

217

232

Р32

138

161

184

200

206

Р33

183

209

236

257

267

Р34

191

214

237

258

267

Р34

171

193

216

232

239

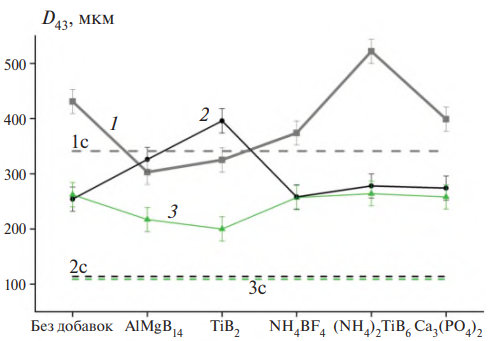

Рис. 7. Влияние добавок на средние размеры D43 частиц-агломератов: цифры 1, 2, 3 соответствуют топливам линий 1, 2, 3; горизонтальные штриховые линии 1c, 2c, 3c – расчет по модели [57] для топлив линий 1, 2, 3.



Для сравнения был проведен расчет максимально возможного размера агломератов по модели тетраэдрических “карманов” [61], в которой параметры кармана и размер агломератов вычисляемы в предположении, что крупные частицы окислителя расположены в вершинах правильного тетраэдра. Внутренний объем тетраэдра заполнен смесью связующего и металла и образует карман, порождающий агломерат. Расчетные размеры агломератов для топлив линий 1, 2, 3 равны 341, 114 и 109 мкм соответственно. Как видно из рис. 7, экспериментальные значения для топлив линий 2 и 3 существенно превышают расчетные, что свидетельствует о “межкарманном” [11] механизме агломерации. Модель лучше работает для топлив линии 1 с частицами ПХА большего размера. В этом случае для трех из пяти рассматриваемых добавок относительны различия расчетных данных и экспериментальных значений D43 составляют 13, 5 и 9% для топлив Р11, Р12 и Р13 соответственно, что указывает на подавление “межкарманной” агломерации добавками AlMgB14, TiB2, (NH4)2TiF6.

5.3. Неполнота сгорания агломератов и размеры оксидных частиц

Зависимости неполноты сгорания агломератов в исследуемых топливах, h, от типа добавок представлены на рис. 8. Анализ данных на рис. 8 показывает следующее. Для топлив линий 1 и 3 только добавка Ca3(PO4)2 несколько снижает неполноту сгорания h. Для топлив линии 2 величину h снижают добавки (NH4)2TiF6 и Ca3(PO4)2.

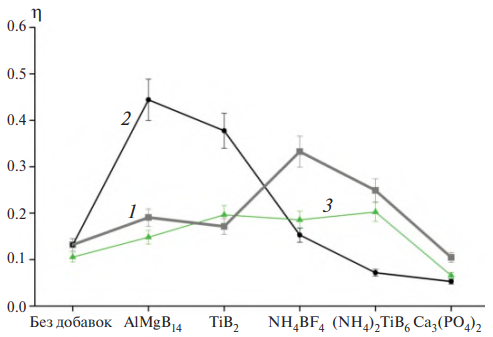

Рис. 8. Изменение неполноты сгорания h в зависимости от типа добавки: цифры 1, 2, 3 соответствуют топливам линий 1, 2, 3.



На рис. 9 представлены результаты влияния добавок на размеры d32 мелких частиц. Химический анализ этих частиц не проводили, поскольку ожидалось, что они – преимущественно оксидные [14].



Рис. 9. Влияние добавок на размеры мелких частиц d32: цифры кривых 1, 2, 3 соответствуют топливам линий 1, 2, 3.



Средний размер мелких частиц d32 в большинстве случаев находится в диапазоне 2–3.5 мкм и слабо изменяется при введении добавок. “Выбросы” для топлив линии 1 (базового и топлива с добавкой (NH4)2TiF6), вероятно, обусловлены особенностями препарирования частиц. На начальном этапе исследований мы не уделяли должного внимания строгому соблюдению времени выдержки газовзвеси в минибомбе. Недостаточная выдержка могла привести к “недоосаждению” сравнительно мелких частиц в жидкость, их последующей потере при выпуске газа из бомбы, и, как следствие, к завышенному значению среднего размера частиц, которые успели осесть в жидкость. Не принимая во внимание “выбросы”, отметим разнонаправленное влияние добавки AlMgB14 – положительный эффект (уменьшение размера d32 по сравнению с условным “средним” уровнем) в случае топлив линии 1, отрицательный – в случае топлив линии 2 и отсутствие эффекта для топлив линии 3.

В табл. 5 представлены основные параметры смесевого топлива: безразмерная масса агломератов m80, скорость горения r, средний размер агломератов D43, неполнота сгорания агломератов η, средний размер мелких оксидных частиц d32, а также “относительный эффект” Z, показывающий влияние добавки на каждый из рассматриваемых параметров. Определим этот эффект для отдельного параметра p следующим образом:

Zp=(p топливо  с  добавкой pбазовое  топливо) pбазовое  топливо ,

где pm80, r, D43, η или d32.

Из данных этой таблицы следует, что:



Таблица 5. Основные параметры исследуемых топлив и влияние на них различных добавок

Топливо

m80

Zm80

r,

мм/с

Zr

D43,

мкм

ZD43

η

Zh

d32,

мкм

Zd32

P1

0.088

0

1.4

0

431

0

0.13

0

7.8

0

Р11

0.106

0.20

1.5

0.07

303

–0.30

0.19

0.46

2.2

–0.72

Р12

0.122

0.38

1.5

0.07

325

–0.25

0.17

0.31

3

–0.62

Р13

0.17

0.93

1

–0.29

374

–0.13

0.33

1.54

3

–0.62

Р14

0.16

0.81

1

–0.29

522

0.21

0.24

0.85

6.8

–0.13

Р15

0.103

0.16

1.1

–0.21

399

–0.07

0.10

–0.23

2.1

–0.73

P2

0.042

0

1.8

0

254

0

0.13

0

2.4

0

P21

0.173

3.08

2.6

0.44

326

0.28

0.44

2.38

3.3

0.38

Р22

0.193

3.55

2.4

0.33

396

0.56

0.37

1.85

2

–0.17

Р23

0.054

0.27

1.5

–0.17

258

0.02

0.15

0.15

2.1

–0.12

Р24

0.041

–0.04

1.8

0

278

0.09

0.07

–0.46

2.1

–0.12

Р25

0.07

0.66

1.6

–0.11

274

0.08

0.05

–0.62

2.1

–0.12

Р3

0.039

0

1.6

0

262

0

0.10

0

2.1

0

Р31

0.053

0.36

2

0.25

217

–0.17

0.14

0.40

2.2

0.05

Р32

0.083

1.14

2.2

0.38

200

–0.24

0.19

0.90

2

–0.05

Р33

0.069

0.78

1.7

0.06

257

–0.02

0.18

0.80

2.1

0

Р34

0.063

0.62

1.8

0.12

232

–0.11

0.06

–0.40

2.1

0

P35

0.043

0.11

1.7

0.06

258

–0.02

0.2

1

2.1

0

Примечание. Погрешности величин: m80 – 0.02 (абс.), r – 0.1 мм/с (абс.), D43 – 22 мкм (абс.), η – 7% (отн.), d32 – 10% (отн.).



  1. Для топлив линий 1 и 3 исследованные добавки приводят к уменьшению среднего размера агломератов D43, за исключением топлива Р14 с добавкой (NH4)2TiF6. Максимальный эффект уменьшения среднего D43 наблюдается для добавки AlMgB14 и составляет ZD43 = – 0.30 (топливо Р11). Также хорошие результаты дает добавка TiB2: ZD43 = – 0.25 (топливо Р12) и ZD43 = – 0.24 (топливо Р32). Для топлив линии 2 ни одна добавка не приводит к уменьшению среднего размера агломератов.
  2. Исследованные добавки приводят к увеличению массы агломератов в большинстве случаев, за исключением добавки (NH4)2TiF6 при введении ее в базовое топливо Р2. Однако и в этом случае эффект незначителен –Zm80 = –04 для топлива Р24.
  3. Добавки AlMgB14 и TiB2 повышают скорость горения всех топлив. Добавки Ca3(PO4)2, (NH4)2TiF6, NH4BF4 повышают скорость горения только в топливах линии 3. Максимальный эффект увеличения скорости наблюдается в топливе Р21 с добавкой AlMgB14 и составляет Zr = 0.44.
  4. Для топлив линий 1 и 2 добавка Ca3(PO4)2 снижает неполноту сгорания h: Zη = – 0.23 (топливо Р15) и Zη = – 0.62 (топливо Р25, и это – максимальный эффект). Для топлив линии 2 и 3 величину h снижает добавка (NH4)2TiF6: Zη = – 0.46 (Р24) и Zη = – 0.40 (Р34).
  5. Влияние добавок на размеры d32 мелких частиц исследовать не удалось. Как о тенденции, можно говорить о том, что при горении топлива линии 1 с крупными частицами ПХА образуются более крупные частицы оксида по сравнению с топливами линий 2 и 3 с частицами ПХА средних размеров. Характерные размеры частиц d32 составляют примерно 3 и 2 мкм соответственно.

Таблица 6 суммирует полученные результаты. Знаки (+), (–) и (0) в ячейках обозначают положительный, отрицательный, отсутствие эффекта соответственно. Знак (0) также стоит в случаях слабого эффекта, когда его величина меньше погрешности рассматриваемого параметра. Ячейки таблицы с положительным эффектом затенены. Последняя колонка таблицы – параметр S (scores) – итоговое количество “баллов”, набранных той или иной добавкой, равный сумме значков “+” по строке табл. 6. Из данных таблицы видно, что наиболее эффективными по совокупности исследованных параметров оказались добавки NH4BF4, TiB2 и AlMgB14. Особенность вещества NH4BF4 – высокое содержание фтора. Молекула NH4BF4 содержит около 72% фтора, а в молекуле (NH4)2TiF6 – примерно 58% фтора, что указывает на влияние элемента F на процессы, происходящие при горении. Особенность порошков TiB2 и AlMgB14 – высокая дисперсность. Оба порошка получены методом плазменной переконденсации [49], поэтому их частицы имеют в основном субмикронные размеры.



Таблица 6. Оценка качественного влияния добавок на рассматриваемые параметры топлива

Добавка

Топливо

m80

r

D43

η

d32

Топливо

m80

r

D43

η

d32

Топливо

m80

r

D43

η

d32

S

AlMgB14

Р11

0

+

+

P21

+

Р31

+

+

0

5

TiB2

Р12

0

+

+

Р22

+

+

Р32

+

+

0

6

(NH4)2TiF6

Р13

+

+

Р23

0

+

Р33

0

0

0

3

NH4BF4

Р14

+

Р24

0

0

0

+

+

Р34

+

+

+

0

6

Ca3(PO4)2

Р15

+

+

+

Р24

0

+

+

P35

0

0

0

5

Примечание. Положительные эффекты (отмечены “+”): снижение массы агломератов, повышение скорости горения, уменьшение размеров агломератов, понижение неполноты сгорания, снижение размера оксидных частиц.



6. ЗАКЛЮЧЕНИЕ

Исследовано влияние добавок-модификаторов диборида титана TiB2, борида алюминия и магния AlMgB14, аммоний-титана(IV) фтористого (NH4)2TiF6, тетрафторобората аммония NH4BF4, кальция фосфорнокислого 3-замещенного Ca3(PO4)2 на параметры горения при давлении 0.35 МПа смесевого топлива, состоящего из алюминия марки АСД-4 в качестве горючего (≈20%), перхлората аммония в качестве окислителя (≈ 60%) и активного связующего на основе МПВТ (≈20%). Массовая доля каждой из добавок в топливе составляла около 2% (сверх 100%). В экспериментах были измерены скорости горения образцов топлив с использованием видеосъемки, также определены характеристики конденсированных продуктов горения методом гашения и отбора частиц в жидкость. Анализ отобранных частиц позволил установить массу, размер и неполноту сгорания алюминиевых агломератов крупнее 80 мкм, а также размеры мелких (2–80 мкм) оксидных частиц. Исследования показали, как именно каждая из перечисленных добавок воздействует на определяемые параметры. Влияние оценивали исходя из повышения скорости горения, снижения массы, размера и неполноты сгорания агломератов, а также снижения размера мелких частиц. Было замечено, что добавки сильнее влияют на топливо с крупными частицами ПХА (500–630 мкм), чем на топлива с частицами ПХА средних размеров (180–250 мкм). Сравнение исследованных добавок по убыванию совокупности зарегистрированных положительных эффектов показывает что, несмотря на отдельные положительные эффекты, ни одна из пяти добавок не дает одновременного значимого снижения как размера, так и массы агломератов (см. табл. 6). Вместе с тем проведенный анализ, хотя и базируется на ограниченном наборе экспериментальных данных (одно давление в 0.35 МПа, один тип связующего), показал принципиальную возможность влияния добавок на избранные параметры горения. Следовательно работу по поиску новых добавок, способных снизить интенсивность агломерации, необходимо продолжить. Перспективными представляются высокодисперсные порошки веществ с высоким содержанием фтора.

Авторы (ИХКГ СО РАН) благодарят В.Я. Ведяева, О.Н. Житницкую, П.Г. Корчемкину, А.В. Ластовку, И.В. Сорокина и Г.С. Суродина за помощь в проведении и обработке результатов экспериментов.

Данная работа финансировалась за счет средств Министерства науки и высшего образования РФ в рамках госзадания (тема № FWGF-2021-0001).

×

About the authors

O. G. Glotov

Voevodsky Institute of Chemical Kinetics and Combustion Siberian Branch of the Russian Academy of Sciences; Novosibirsk State Technical University

Author for correspondence.
Email: glotov@kinetics.nsc.ru
Russian Federation, Novosibirsk; Novosibirsk

N. S. Belousova

Voevodsky Institute of Chemical Kinetics and Combustion Siberian Branch of the Russian Academy of Sciences; Novosibirsk State Technical University

Email: glotov@kinetics.nsc.ru
Russian Federation, Novosibirsk; Novosibirsk

References

  1. B.P. Zhukov, editor. Energy condensing systems. Brief Encyclopedic Dictionary. (Yanus-K, Moscow, 2000). [In Russian].
  2. S.F. Sarner. Propellant Chemistry. (New York, 1966).
  3. V.I. Tsutsuran, N.V. Petrukhin, Gusev S.A. Military-technical analysis of the state and prospects for the development of rocket fuels. (MO RF, Moscow, 1999). [In Russian].
  4. E.M. Nurullayev Main characteristics of mixed solid fuels and areas of their application. 2nd ed. (Infra-Inzheneriya, Moscow, Vologda, 2021). [In Russian].
  5. Yu.V. Frolov, P.F. Pokhil, V.S. Logachev. Combust Explos Shock Waves. 8, 2, 168. (1972).
  6. A.G. Korotkikh, I.V. Sorokin, E.A. Selikhova, V.A. Arkhipov. Russ. J. Phys. Chem. B. 14, 4, 600. (2020). https://doi.org/10.1134/S1990793120040089
  7. A.G. Korotkikh, I.V. Sorokin, V.A. Arkhipov. Russ. J. Phys. Chem. B. 16, 2, 259. (2022). https://doi.org/10.1134/S1990793122020075
  8. V.D. Gladun, Yu.V Frolov et al. Agglomeration of a part of powdered metal during combustion of mixed condensed systems [preprint]. (Institut khimicheskoy fiziki AN SSSR, Chernogolovka, 1977). [In Russian].
  9. P.F. Pokhil, V.M. Maltsev, V.S. Logachev et al. Combust Explos Shock Waves. 7, 1, 43 (1971).
  10. Yu.V. Frolov, B.E. Nikolsky. Combust Explos Shock Waves. 19, 5, 625 (1983).
  11. V.A. Babuk, V.P. Belov, V.V. Khodosov et al. Combust Explos Shock Waves. 21, 3, 287 (1985).
  12. K. Jaraman, S.R. Chakravarthy, R. Sarathi. Combust Explos Shock Waves. 46, 1, 21 (2010).
  13. O.G. Glotov, V.E. Zarko V.V. Karasev et al. Comb. and detonation. 28th International Annual Conference of ICT. (Karlsruhe, Germany, 1997), Report 75.
  14. V.E. Zarko, O.G. Glotov. Science and Tech. of Ener. Materials. 74, 6, 139 (2013).
  15. Y.G. Liu, X. Tian, L. Yin et al. Combust Explos Shock Waves. 58, 2, 190 (2022).
  16. V.A. Babuk, D.I. Kuklin, S.Yu. Naryzhny et al. Combust Explos Shock Waves. 59, 2, 236 (2023).
  17. O.G. Glotov. Combust Explos Shock Waves. 42, 4, 436 (2006).
  18. Yu. Gudkova, I. N. Zyuzin, D.B. Lempert, Russ. J. Phys. Chem. B. 14, 2, 302. (2020). https://doi.org/10.1134/S1990793122010067
  19. I.Yu. Gudkova, I.N. Zyuzin, D.B. Lempert. Russ. J. Phys. Chem. B. 16, 1, 58. (2022). https://doi.org/10.1134/S1990793120020062
  20. T.I. Gorbenko, Vestnik SibSAU im. M.F. Reshetneva. 23, 2, 173 (2009). [In Russian].
  21. V.N. Popok, V.N. Khmelev. Mixed condensed chemical fuels based on ammonium nitrate. Principles of layout and properties. (Izd-vo Altayskogo gos. tekhnicheskogo un-ta im. I. I. Polzunova, Biysk, 2014). [In Russian].
  22. G.V. Sakovich, V.A. Arkhipov, A.B. Vorozhtsov et al., Izvestiya TGU. 314, 3, 18 (2009). [In Russian]
  23. G.Ya. Pavlovets, V.Yu. Meleshko, B.I. Larionov et al. Khim. fizika i mezoskopiya. 8, 1, 53 (2006). [In Russian].
  24. V.D. Gladun, Yu.V. Frolov, L.Ya. Kashporov, Combust Explos Shock Waves. 13, 5, 596 (1977).
  25. V.N. Popok, A.P. Vandel, A.Yu. Kolesnikov. Butlerovskiye soobshcheniya. 36, 11, 58 (2013). [In Russian].
  26. V.N. Popok, N.I. Popok, Yu.A. Pivovarov. Butlerovskiye soobshcheniya. 49, 15 (2017). [In Russian].
  27. X. Liu, W. Ao, H. Liu et al. Propellants, Explos., Pyrotech. 42, 3, 260 (2017).
  28. U.R. Nair, R. Sivabalan, Gore G.M. et al. Combust Explos Shock Waves. 41, 2, 121 (2005).
  29. S. Lal, R.J. Staples, J.M. Shreeve, Chem. Eng. J. 468, 143737, (2023).
  30. V.A. Babuk, V.P. Belov, G.G. Shelukhin. Combust Explos Shock Waves. 17, 3, 264 (1981).
  31. E.W. Price, R.K. Sigman, J.R. Sambamurthi et al. Behavior of aluminum in solid propellant combustion. (AFOSR-TR-82-0964, Georgia Institute of Technology, 1982).
  32. L.L. Breiter, L.Ya. Kashporov, V.M. Maltsev et al. Combust Explos Shock Waves. 7, 2, 186 (1971).
  33. Y. Aly, M. Schoenitz, E.L. Dreizin. Comb. Flame. 160, 835 (2013). http://dx.doi.org/10.1016/j.combustflame.2012.12.011
  34. W. Ao, Z. Fan, L. Lu et al. Comb. Flame. 220, 288 (2020). https://doi.org/10.1016/j.combustflame.2020.07.004.
  35. W. He, J.Y. Lyu, D.Y. Tang et al. Comb. Flame. 221, 441 (2020).
  36. A.Yu. Dolgoborodov. Combust Explos Shock Waves. 51, 1, 86 (2015).
  37. D.A. Yagodnikov. Ignition and combustion of powdered metals in gas-dispersed media. (MGTU im. N.E. Baumana, Moscow, 2018). [In Russian].
  38. O.G. Glotov, D.A. Yagodnikov, V.S. Vorobyov et al. Combust Explos Shock Waves. 43, 3, 320 (2007).
  39. V.G. Shevchenko, D.A. Eselevich, N.A. Popov et al. Combust Explos Shock Waves. 54, 1, 58 (2018).
  40. V. Rosenband, A. Gany Intern. J. Energetic Mater. Chem. Propuls. 6, 2, 143 (2007).
  41. E. Shafirovich, P.E. Bocanegra, C. Chanveau et al. Proc Combust Inst. 30, 2, 2055 (2005).
  42. T.A. Andrzejak, E. Shafirovich, A. Varma. Combust. and Flame. 150, 60 (2007).
  43. E.A. Lebedeva, I.L. Tutubalina, A. Valtsifer et al. Combust Explos Shock Waves. 48, 6, 694 (2012).
  44. J.Y. Lyu, G. Xu, H. Zhang et al. Fuel. 356, 129587 (2024).
  45. A.G. Korotkikh, O.G. Glotov, V.A Arkhipov et al. Combust. Flame. 178, 195 (2017). https://doi.org/10.1016/j.combustflame.2017.01.004
  46. W.Q. Pang, L.T. DeLuca, X.Z. Fan et al. Combust. Flame. 220, 157 (2020).
  47. K. Tejasvi, V.V. Rao, Y.PydiSetty et al. Combust Explos Shock Waves. 57, 2, 203 (2021).
  48. L.T. DeLuca , L. Galfetti, F. Severini et al. Combust Explos Shock Waves. 41, 6, 680 (2005).
  49. SH.L. Guseynov, S.G. Fedorov. Nanopowders of aluminum, boron, aluminum and silicon borides in high-energy materials. (Torus Press, Moscow, 2015). [In Russian].
  50. F.K. Bulanin, A.E. Sidorov, N.I. Poletaev et al. Combust Explos Shock Waves. 57, 2, 190 (2021).
  51. L.D. Romodanova, P.F. Pokhil. Combust Explos. Shock Waves. 9, 2, 195 (1973).
  52. Aerosol Calculator Program // http://www.cheresources.com/che-links/content/particle-technology/aerosol-calculator-program.2012. URL: http://cires.colorado.edu/jimenez-group/Reference/aerocalc.zip (дата обращения: 22.03.2024).
  53. O.G. Glotov, V.E. Zarko, V.V. Karasev. Combust Explos Shock Waves. 36, 146 (2000).
  54. V.A. Babuk, V.A. Vasilyev, M.S. Malachov. J. Propul. Power. 15, 6, 783 (1999).
  55. V.A. Babuk, V.A. Vassilyev, V.V. Sviridov. Combust Sci. Technol. 163, 261 (2001).
  56. J.K. Sambamurthi, E.W. Price, R.K. Sigman. AIAA Journal, 22, 8, 1132 (1984)
  57. K. P. Kutsenogii. Candidate of dissertation tech. Sci. (Voevodsky Institute of Chemical Kinetics and Combustion Siberian Branch of the Russian Academy of Sciences, Novosibirsk, 1970). [In Russian].
  58. L.Ya. Gradus. A Guide to Dispersion Analysis Microscopy. (Khimiya, Moscow, 1979). [In Russian]
  59. T.D. Fedotova, O.G. Glotov, V.E. Zarko. Propellants, Explos. Pyrotech. 32, 2, 160 (2007).
  60. W. Pang, L.T. De Luca, X. Fan et al. Boron-Based Fuel-Rich Propellant: Properties, Combustion, and Technology Aspects. (CRC Press, 2019).
  61. O.G. Glotov, I.V. Sorokin, A.A. Cheremisin. Combust Explos Shock Waves. 59, 6, 752 (2023).

Supplementary files

Supplementary Files
Action
1. JATS XML
2. Fig. 1. Mass distribution functions of aluminum, medium and coarse ammonium perchlorate particle sizes.

Download (56KB)
3. Fig. 2. Scheme of variation of fuel composition.

Download (163KB)
4. Fig. 3. Photographs of the pressure vessel (minibomb) and its tooling.

Download (460KB)
5. Fig. 4. Frames of video recording of the combustion process of the miniature sample in the minibomb for the selection of particles-products of combustion. Video shooting “by light” under illumination through the back window of the minibomb: left frame - view before combustion, right frame - in the process of combustion: 1 - sample in a Plexiglas cup fixed on a bracket; 2 - ignition wire; 3 - combustion surface. It can be seen that it has shifted from the cut of the beaker to the depth (upwards); x - one of the parasitic reflections that are formed on the faces of the beaker with freezing liquid; L - distance from the sample to the surface of the liquid before ignition of the sample.

Download (256KB)
6. Fig. 5. Effect of modifier additives on the combustion rates of the studied fuels at a pressure of 0.35 MPa: figures 1, 2, 3 correspond to fuels of lines 1, 2, 3 (see fig. 2).

Download (65KB)
7. Fig. 6. Variation of dimensionless mass m80 of agglomerate particles: figures 1, 2, 3 correspond to fuels of lines 1, 2, 3.

Download (69KB)
8. Fig. 7. Effect of additives on the average size D43 of agglomerate particles: figures 1, 2, 3 correspond to fuels of lines 1, 2, 3; horizontal dashed lines 1c, 2c, 3c - calculation by the model [57] for fuels of lines 1, 2, 3.

Download (83KB)
9. Fig. 8. Variation of incomplete combustion h depending on the type of additive: figures 1, 2, 3 correspond to fuels of lines 1, 2, 3.

Download (64KB)
10. Fig. 9. Effect of additives on fine particle size d32: figures of curves 1, 2, 3 correspond to fuels of lines 1, 2, 3.

Download (58KB)

Copyright (c) 2025 Russian Academy of Sciences

Согласие на обработку персональных данных



Используя сайт https://journals.rcsi.science, я (далее – «Пользователь» или «Субъект персональных данных») даю согласие на обработку персональных данных на этом сайте (текст Согласия) и на обработку персональных данных с помощью сервиса «Яндекс.Метрика» (текст Согласия).
