Формирование волноводных слоев на поверхности стекла К-8, полученных терморадиационным ионным обменом

Обложка

Цитировать

Полный текст

Аннотация

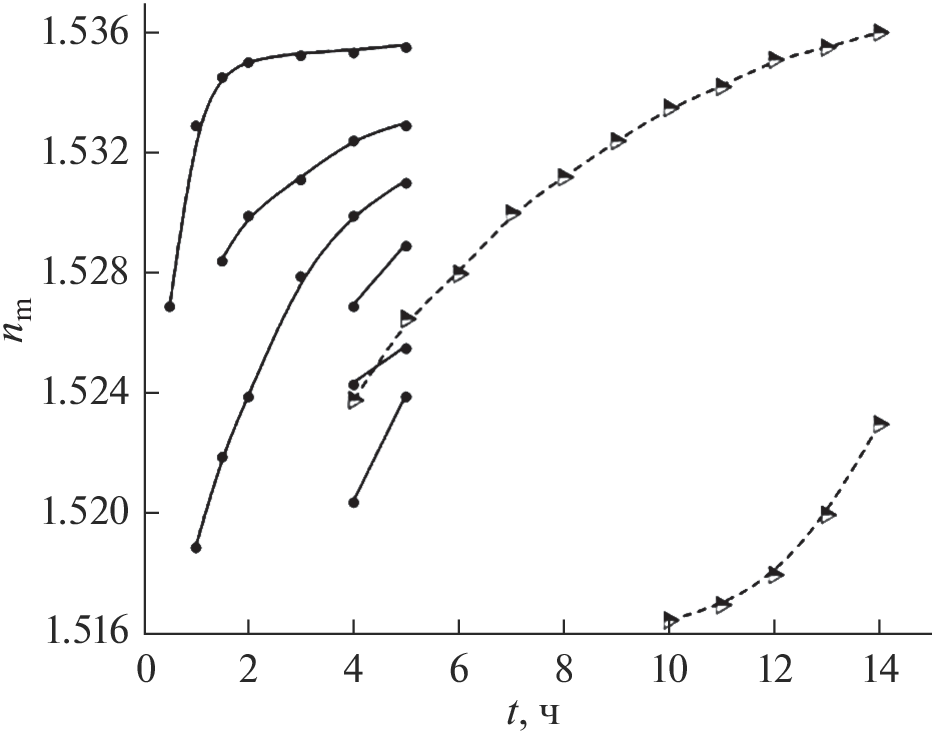

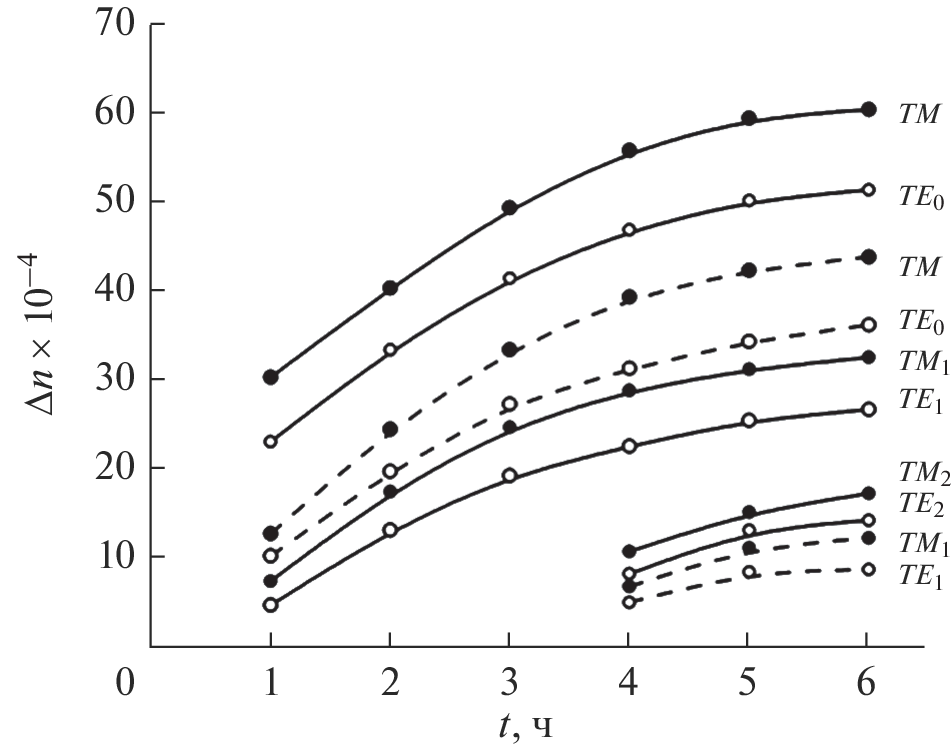

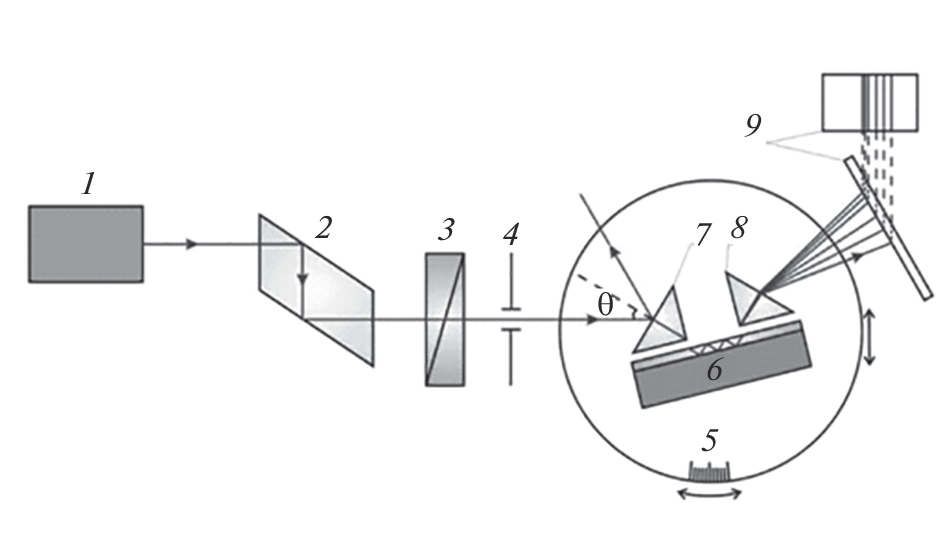

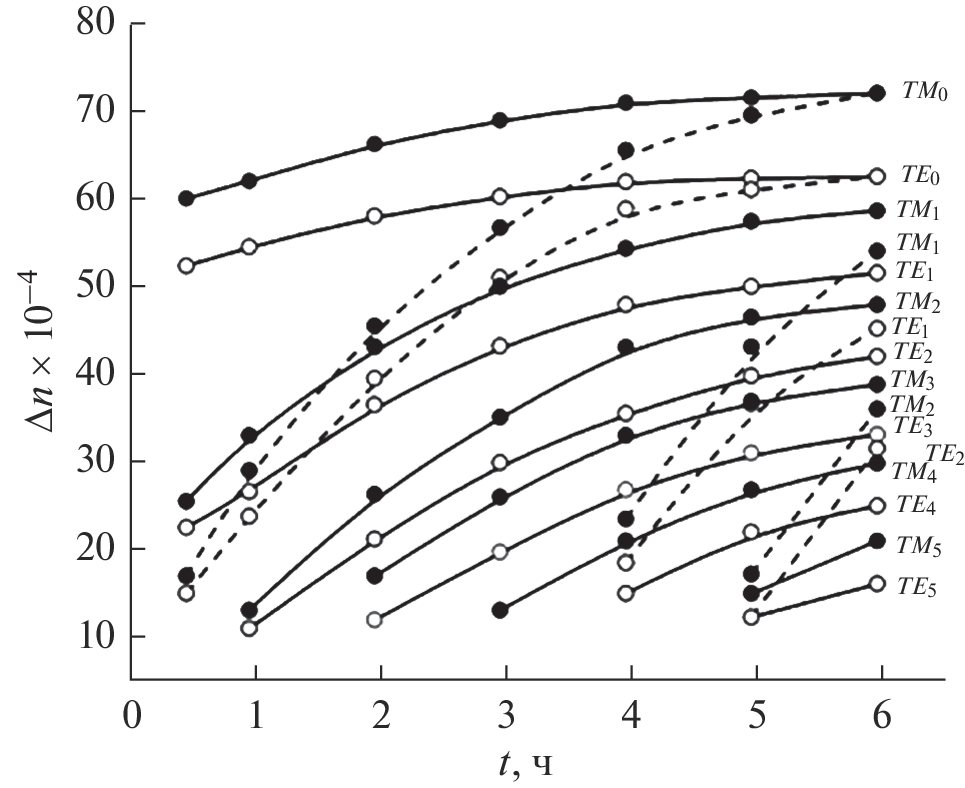

Произведена низкотемпературная термообработка стекла К-8 при температурах 350–500°С в щелочных расплавах солей NaNO3 и CsNO3 как в поле гамма-излучения источника 60Со при мощности дозы 3000 Р/с, так и вне поля. Под влиянием терморадиационной обработки вследствие ионообменной диффузии \({\text{Na}}_{{{\text{{с}{т}{е}{к}{л}{а}}}}}^{ + }\) ↔ \({\text{Cs}}_{{{\text{{р}{а}{с}{п}{л}{а}{в}}}}}^{ + }\) в поверхностном слое стекла создавались механические сжимающие напряжения, которые приводили к формированию волноводного слоя заданной толщины, увеличению прироста показателя преломления, количества волноводных мод и глубины волноводного слоя.

Об авторах

Иззатилло Нуритдинов

Институт ядерной физики Академии наук Республики Узбекистан

Email: izzatilloh@yahoo.com
Узбекистан, 100214, поселок Улугбек, Ташкент

Аъзамкул Анорбоевич Эшбеков

Самаркандский государственный университет

Email: eshbekov-a@mail.ru
Узбекистан, 140100, Самарканд, Университетский бульвар, 15

Бекзод Нуриддинович Туйманов

Самаркандский государственный университет

Автор, ответственный за переписку.
Email: eshbekov-a@mail.ru
Узбекистан, 140100, Самарканд, Университетский бульвар, 15

Список литературы

  1. Никоноров H.B., Петровский Г.Т. Стекла для ионного обмена в интегральной оптике: современное состояние и тенденции дальнейшего развития (обзор) // Физика и химия стекла. 1999. Т. 25. № 1. С. 21–69.
  2. Никоноров Н.В., Сгибнев Е.М., Сидоров А.И., Евстропьев С.К. Ионный обмен в щелочесодержащих стеклах: технологии, механизмы, применения. Часть 1. Серебряные, медные и таллиевые катионы. Учебное пособие. СПб: Университет ИТМО, 2020. 103 с.
  3. Giallorenzl T.G., West E.L., Kirk R., Glnter R., Andrews B.A. Formation and Charactiristics of graded-index optical waveguides burled in glass // Appl. Opt. 1973. V. 12. № 6. P. 1240–1245.
  4. Евстропьев С.К., Икрамов Г.И. Петровский Г.Т., Эшбеков А.А. Структурные микронапряжения в щелочносиликатном стекле, подвергнутом низкотемпературному ионному обмену // Физика и химия стекла. 1992. Т. 18. № 2. С. 169–173.
  5. Kistler S.S. Stresses in glass produced by non uniform exchange of monovalent ions // J. American Ceramic Society. 1962. V. 45. P. 59–68.
  6. Бурграаф А. Механическая прочность щелочно-силикатных стекол после ионного обмена Прочность стекла / Под ред. В.А. Степанова. М.: Мир, 1969. С. 238–339.
  7. Бутаев. А.М. Прочность стекла. Ионообменное упрочнение Махачкала, 1967. 226 с.
  8. Steward G., Millar C.A., Laybourn P.J.R., Wilkinson C.D.W., De La Rue R.M. Planar optical waveguides formed by silver-ion migration // IEEE J. Quantum Electronics. 1977. V. QE-13. P. 192–200.
  9. Chartier G., Collier P., Guez A., Jaussand P., Won Y. Graded-index surface or buried waveguides by ion-exchange in glass // Applied Optics. 1980. V. 19. № 7. P. 1092–1095.
  10. Madasamy P., West B.R., Morrell M.M., Geraghty D.F., Honkanen S., Peyghambarian N. Buried ion-exchanged glass waveguides: burial depth dependence on the waveguide width // Optics Letters. 2003. V. 28. P. 1132–1134.
  11. Ayras P., Conti G.N., Honkanen S., Peyghambarian N. Birefringence control for ion-exchanged channel glass waveguides // Applied Optics. 1998. V. 37. № 36. P. 8400–8405.
  12. Epun Y.B., Yi-Yan A. Fabrication of periodic waveguides by ion-exchange // Applied Physics Letters. 1981. V. 38. № 9. P. 673–674.
  13. Журихина В.В. Диффузионные фазовые дифракционные решетки // Оптика и спектроскопия. 2000. Т. 89. № 6. С. 1000–1004.
  14. Bähr J., Brenner K.H. Realization and optimization of planar refracting microlenses by Ag-Naion exchange techniques // Applied Optics. 1996. V. 35. № 25. P. 5102–5016.
  15. Gordova M.R., Liñares J., Lipovskii A.A., Zhurihina V.V., Tagantsev D.K.,Tatarintsev B.V., Turunen J. A prototype of hybrid diffractive/graded-index splitter for fiberoptics // Optical Engineering. 2001. V. 40. № 8. P. 1507–1512.
  16. Таганцев Д.К. Физико-химические основы разработки стеклообразных материалов и элементов для фотоники: дис. ... д-р хим.наук. СПб., 2010. 430 с.
  17. Петровский Г.Т., Агафонова К.А., Мишин А.В., Никоноров Н.В. Фотоуправляемые планарные волноводы на основе фотохромного стекла // Квантовая электроника. 1981. Т. 8. № 10. С. 2266–2268.
  18. Глебов Л.Б., Никоноров Н.В., Петровский Г.Т. Модовые селекторы на основе поглощающих масок, автоматически согласованных с полем моды в диффузионных фотохромных волноводах // Оптика и спектроскопия. 1986. Т. 60. № 3. С. 617–621.
  19. Бабукова М.В., Беренберг В.А., Глебов Л.Б., Никоноров Н.В., Петровский Г.Т., Терпугов В.С. Исследование диффузионных волноводов на неодимовых силикатных стеклах // Квантовая электроника. 1985. Т. 12. № 9. С. 1973–1975.
  20. Моисеев В.В. Ионообменные свойства и строение стекла. // В кн.: Проблемы химии силикатов. Л. 1974. С. 204–218.
  21. Ботвинкин O.K., Денисенко О.Н, Черняков Т.Г. Ионный обмен в стеклоделии. В кн.: // Неорганические ионообменные материалы. Л. 1974. Вып. 1. С. 265–273.
  22. Моисеев В.В., Пермякова Т.В., Шешуков Г.Е. Ионообменные равновесия в системе стекло-расплавленная соль // Физика и химия стекла. 1977. Т. З. № 1. С. 19–22.
  23. Глебов Л.Б., Никаноров Н.В., Петровский Г.Т., Филипова М.Н. Влияние напряжений на показатель преломления градиентных слоев стекла, полученных методом ионообменной диффузии // Физика и химия стекла. 1983. Т. 9. № 6. С. 683–688.
  24. Арзикулов Э.У., Исаев И.Х., Эшбеков А.А., Туйманов Б.Н., Сафаров О.Ж. Ускоренный процесс преобразования волноводных слоев на основе силикатного стекла. Научный вестник Самаркандского государственного университета. 2021. № 1. С. 147–154.
  25. http//www.tegs.ru/wp-content/uplcads/2018/07/k-8.pdf
  26. Chiang K.S. Simplified Universal Dispersion Curves for Graded-Index Planar Waveguides Based on the WKB Method // J. Lightwave Technol. 1995. V. 13. № 2. P. 158–162.
  27. Трофимова Т.И. Курс физики. Учебное пособие для вузов, 11 изд., М.: Академия, 2006. 560 с.
  28. Журихина В.В., Петров М.И., Соколов К.С., Шустова О.В. Ионообменные характеристики натриево-кальциево-силикатного стекла: определение по модовым спектрам. Журн. технической физики. 2010. Т. 80. Вып. 10. С. 58–63.
  29. Лист технических данных. Стекло марки К-8. http://www.tegs.ru/wp-content/uploads/2018/07/K-8.pdf, Дата обращения 21.01.2023.
  30. Бесцветное оптическое стекло К8 (ГОСТ 351-94). http://optics.spb.ru/materialy/bestsvetnoe-opticheskoe-steklo-k8-gost-3514-94/. Дата обращения 21.01.2023.

Дополнительные файлы


© Иззатилло Нуритдинов, Аъзамкул Анорбоевич Эшбеков, Бекзод Нуриддинович Туйманов, 2023

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
