Extraction and sorption recovery of rhenium(VII) using oligodentate β-аminophosphoryl compounds

Full Text

Введение

Благодаря своим уникальным физико-химическим свойствам, рений и его сплавы широко используются в авиакосмической технике и нефтехимической промышленности. Поскольку рений является одним из наиболее редких элементов, в промышленном масштабе он добывается попутно при комплексной переработке сульфидных медных медно-молибденовых руд [1]. При пирометаллургической переработке такого сырья рений переходит в газовую фазу в виде Re₂O₇ и улавливается раствором серной кислоты. В настоящее время промывная серная кислота является основным источником получения рения. В связи с постоянным ростом спроса на рений, в последнее время также развиваются методы извлечения его из вторичного сырья – отработанных сплавов и катализаторов [2–4].

Для извлечения и концентрирования рения из сернокислых растворов широко используются экстракционные методы [4–10]. В последнее время интенсивно развиваются методы сорбционного концентрирования ионов металлов с использованием сорбентов, полученных нековалентным закреплением органических соединений, содержащих функциональные комплексообразующие группы, на полимерной матрице [11].

Сорбционные свойства таких материалов в значительной степени определяются комплексообразующими и экстракционными свойствами иммобилизованных органических реагентов по отношению к извлекаемым ионам. Высокой экстракционной способностью по отношению к Re(VII) обладают алифатические амины, нейтральные фосфорганические соединения, краун-эфиры и их ациклические аналоги – поданды, содержащие по концам полиэфирной цепи фосфорильные группы [12]. Это связано со способностью таких реагентов к протонированию в кислых средах и образованию гидрофобных катионных комплексов. Взаимодействие таких комплексов с анионом ReO₄^– способствует эффективному извлечению Re(VII) в органическую фазу в виде ионного ассоциата.

Показано, что полимерные сорбенты, импрегнированные третичными аминами, эффективно извлекают рений из сернокислых растворов [13, 14]. Ранее нами было показано, что эффективность экстракции Re(VII) аминами существенно возрастает при введении в молекулу амина фосфорильной группы [15, 16]. Это может быть связано с возможностью фосфорилированных аминов образовывать в кислых средах гидрофобные катионные комплексы, в которых осуществляются кооперативное взаимодействие донорных центров органического реагента с положительно заряженным катионом гидроксония.

Цель настоящей работы – исследование влияния строения олигодентатных β-аминофосфорильных соединений 1–8 (схема 1) на эффективность экстракции Re(VII) из растворов минеральных кислот, а также оценка возможности использования этих соединений в качестве активного компонента комплексообразующих сорбентов.

Результаты и обсуждения

Рассмотрено влияние состава водной фазы на эффективность экстракции Re(VII) раствором соединения 8 в дихлорэтане. При постоянной концентрации ионов Cl^– в водной фазе зависимость коэффициента распределения рения (D_Re) от рН равновесной водной фазы выражается кривой с максимумом (рис. 1). Увеличение D_Re с уменьшением величины рН связано с увеличением доли протонированной формы экстрагента (L) в органической фазе, что способствует экстракции Re(VII) в виде ионной пары LH⁺ReO₄^– по анионообменному механизму:

$\mathrm{Re}{O}_{{{}_4}_{\left(в\right)}}^{-}+LH{A}_{\left(o\right)}\rightleftarrows L{H}^{+}\mathrm{Re}{O}_{4\left(o\right)}^{-}+A_{\left(в\right)}^{-},$ (1)

где символами (о) и (в) обозначены компоненты органической и водной фаз, A^– – анион минеральной кислоты. Дальнейшее уменьшение рН приводит к снижению D_Re, что связано с конкурирующей экстракцией кислоты – макрокомпонента экстракционной системы.

Изучение влияния концентрации HClO₄, HNO₃, HCl и H₂SO₄ в водной фазе на межфазное распределение Re(VII) при экстракции раствором соединения 8 показало, что увеличение концентрации кислот приводит к уменьшению D_Re (рис. 2). Это связано со смещением влево равновесия межфазного переноса ReO₄^– в органическую фазу [уравнение (1)]. Эффективность экстракции Re(VII) из растворов кислот возрастает в ряду HClO₄ < HNO₃ < HCl < H₂SO₄ (рис. 2). Это связано с тем, что увеличение устойчивости комплексов LHA, препятствующее протеканию анионообменной реакции (1), происходит в ряду кислот H₂SO₄ < HCl < HNO₃ < HClO₄, вследствие уменьшения энергии гидратации соответствующих анионов [17].

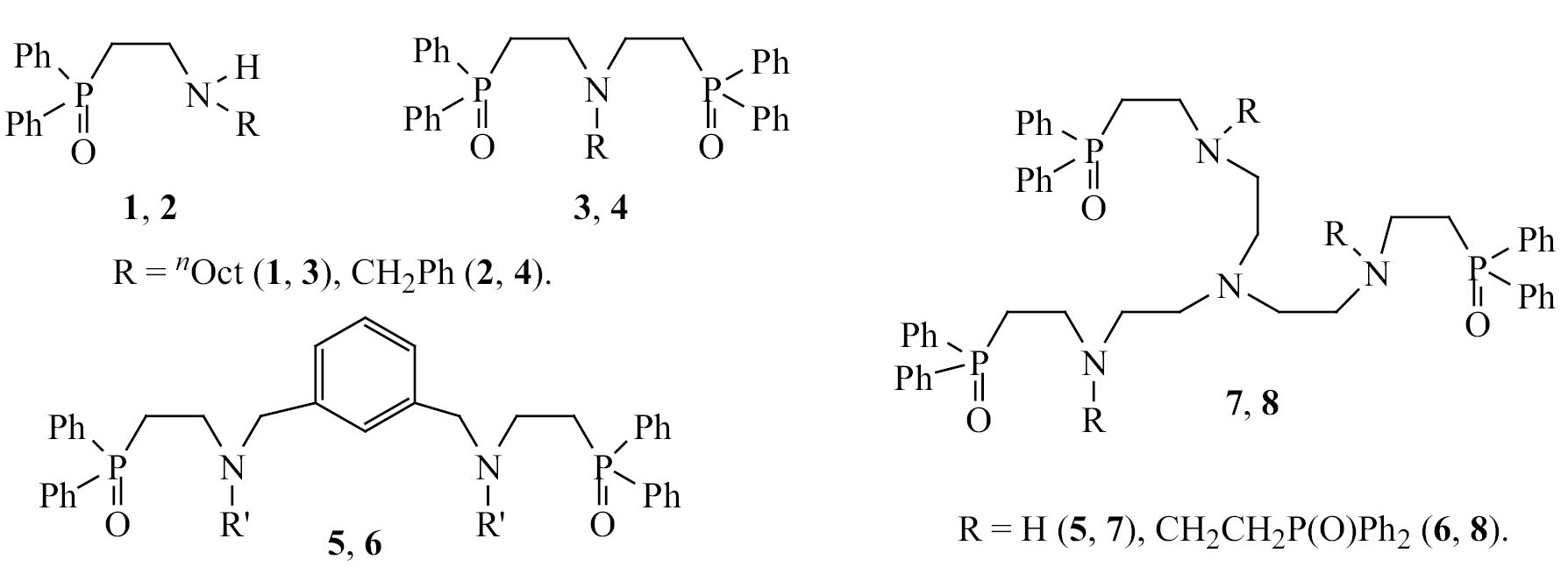

Схема 1.

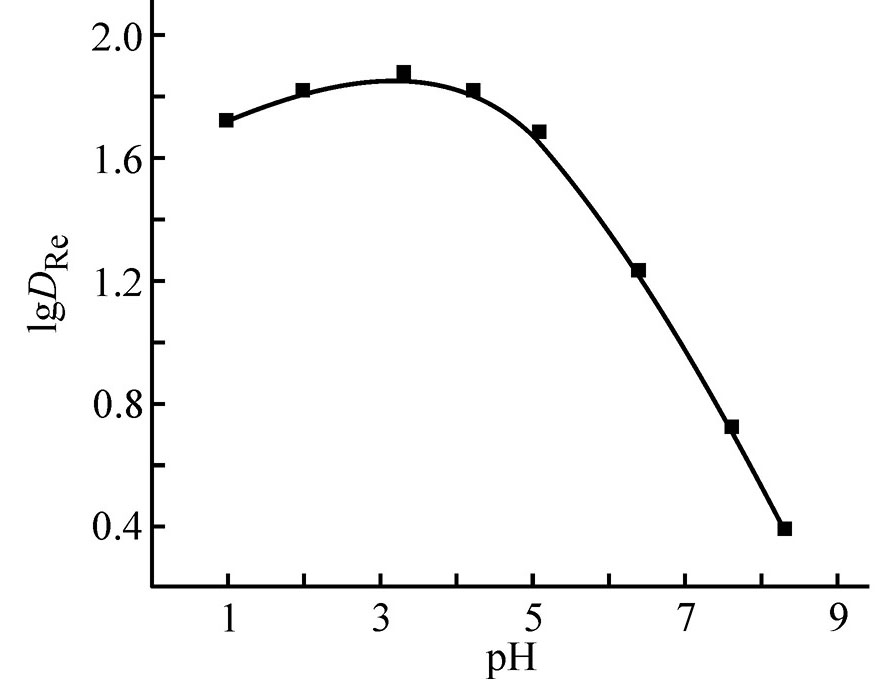

Рис. 1. Зависимость коэффициента распределения рения от рН равновесной водной фазы при экстракции 0.0002 М. раствором соединения 8 в дихлорэтане при постоянной концентрации ионов Cl^– (0.1 М.) в водной фазе.

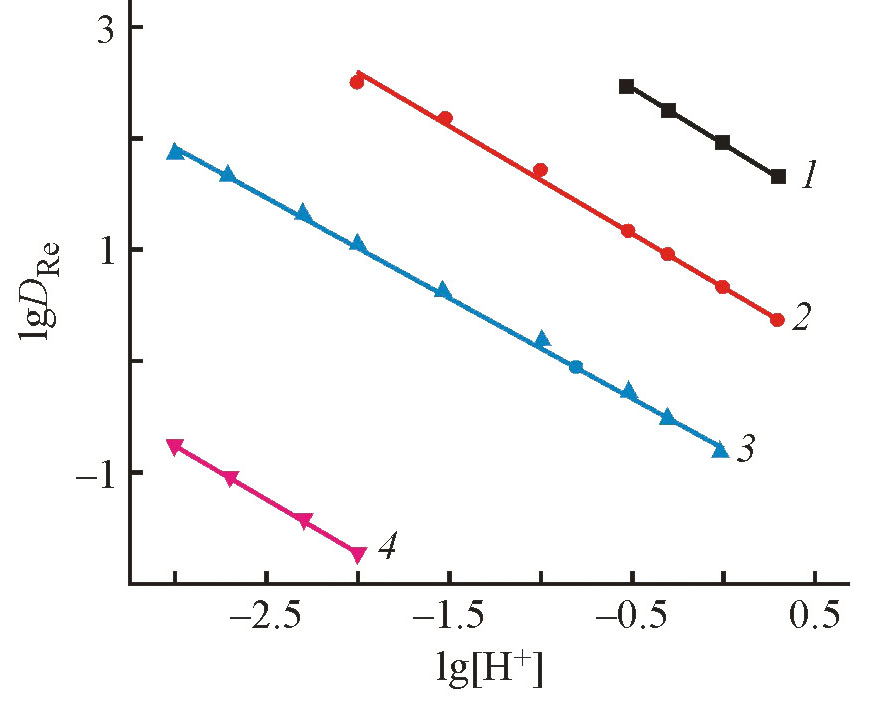

Рис. 2. Зависимость коэффициента распределения рения от концентрации ионов H⁺ в равновесной водной фазе при экстракции 0.0002 М. раствором соединения 8 в дихлорэтане при экстракции из растворов H₂SO₄ (1), HCl (2), HNO₃ (3) и HClO₄ (4).



Таблица 1. Коэффициенты распределения рения (lgD_Re) между 0.1 М. раствором HCl и 0.0002 М. растворами соединения 8 в органических растворителях.

Растворитель	lgDRe
Нитробензол	2.89
1,2-Дихлорэтан	1.72
Хлористый метилен	1.32
Хлороформ	0.32
Толуол	–0.18



Природа органического растворителя оказывает существенное влияние на эффективность экстракции Re(VII). Величина D_Re возрастает по мере увеличения полярности органического растворителя (табл. 1), что характерно для экстракции ионных ассоциатов. Аналогичная зависимость эффективности экстракции рения от природы органического растворителя получена при экстракции фосфорилированными аминами [15, 16].

Влияние строения реагентов 1–8 на эффективность экстракции Re(VII) рассмотрено путем сопоставления величин D_Re, определенных в одинаковых экспериментальных условиях (табл. 2). Наиболее высокой экстракционной способностью по отношению к Re(VII) обладают гекса- и тетрафосфорилированные амины 8 и 6 соответственно. Уменьшение числа фосфорильных групп в молекулах этих соединений приводит к уменьшению D_Re при экстракции трифосфорилированным амином 7 и дифосфорилированным м-ксилилендиамином 5. Такое же изменение в величинах D_Re наблюдается при переходе от дифосфорилированного бензиламина 4 к его монофосфорилированному аналогу 2. Однако увеличение числа фосфорильных групп в молекуле экстрагента практически не изменяет экстракции Re(VII) при переходе от дифосфорилированного октиламина 3 к его монофосфорилированному аналогу 1. Замена октильного радикала при атоме азота в соединении 1 на бензильный (соединение 2) приводит к уменьшению D_Re. По-видимому, это связано с увеличением электроотрицательности заместителя при атоме азота, сопровождающимся уменьшением основности реагента.



Таблица 2. Коэффициенты распределения рения (lgD_Re) между 0.1 М. раствором HCl и 0.001 М. растворами экстрагентов в дихлорэтане.

Экстрагент	lgDRe
1	1.08
2	0.37
3	1.15
4	1.14
5	0.56
6	2.0
7	1.61
8	2.30



Стехиометрическое соотношение Re(VII)–экстрагент в экстрагируемых комплексах, определенное методом разбавления, составляет 1:1 (рис. 3), что соответствует экстракции ReO₄^– в виде ионных ассоциатов по уравнению (1) в условиях избытка экстрагента. Кроме того, при избытке Re(VII) в органическую фазу переходят также комплексы LH₂²⁺(ReO₄^–)₂ со стехиометрическим соотношением Re(VII):экстрагент = 2:1. На это указывают данные по насыщению раствора экстрагента рением(VII) (рис. 4).

Исследование селективности реагентов 8 и 6 показало, что при экстракции 0.01 М. растворами этих соединений в дихлорэтане из 1 М. раствора H₂SO₄ рений(VII) количественно извлекается в органическую фазу, а величины коэффициентов распределения Mo, W, Fe, Co, Ni, Mn, Cu, Zn и Cd не превышают 0.01. Это свидетельствует о высокой селективности этих реагентов.

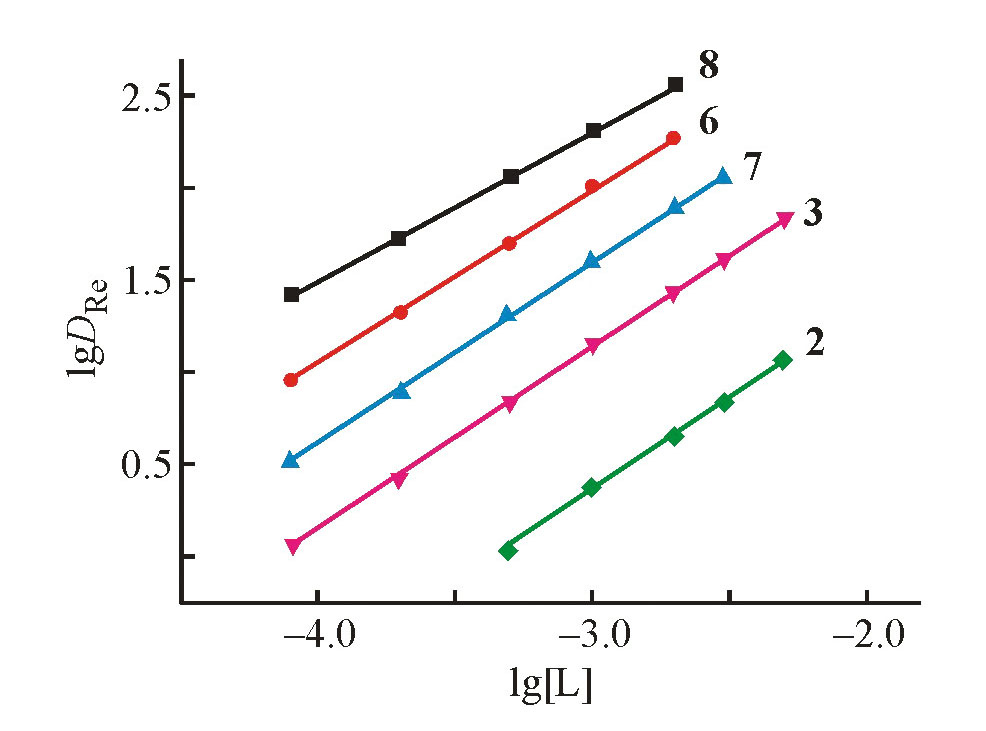

Рис. 3. Зависимость коэффициента распределения рения от концентрации экстрагентов 2, 3, 6–8 в дихлорэтане при экстракции из 0.1 М. растворов HCl.

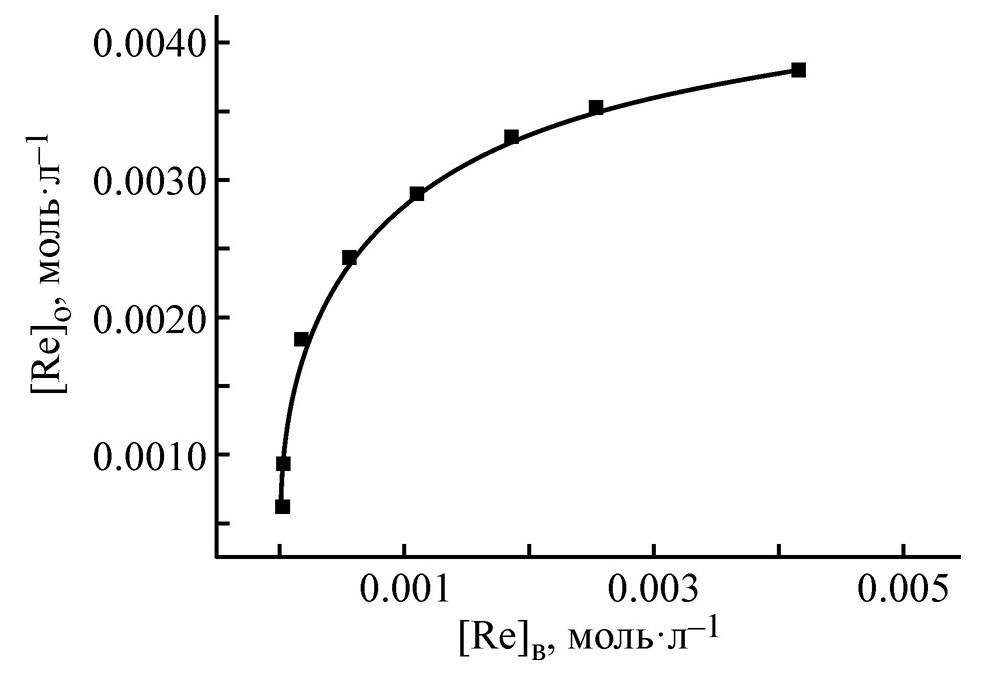

Рис. 4. Распределение Re(VII) между 0.1 М. раствором HCl и 0.002 М. раствором соединения 8 в дихлорэтане.

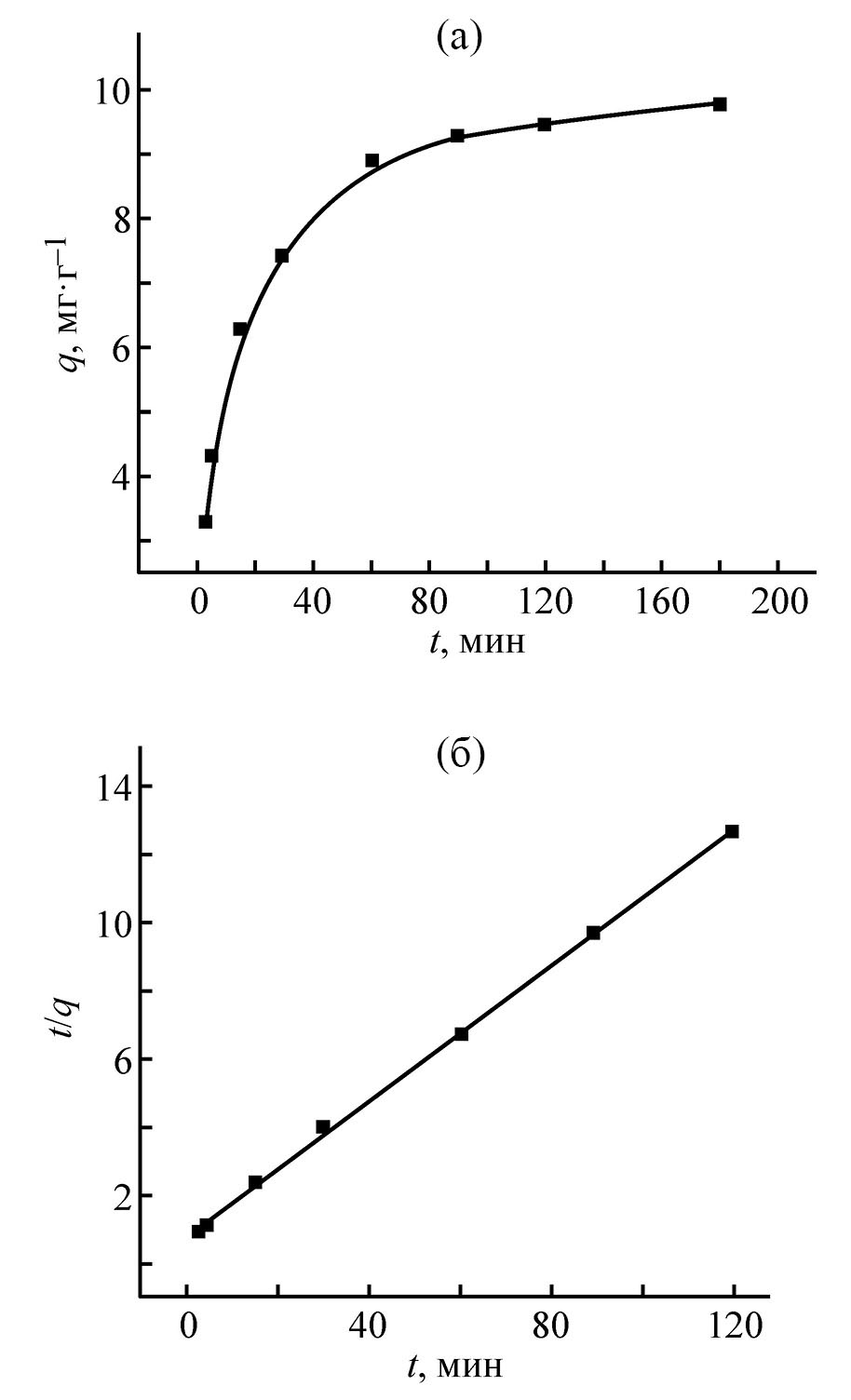

Рис. 5. Влияние времени контакта фаз на извлечение Re(VII) из 1 М. раствора H₂SO₄ полимерным сорбентом, модифицированным соединением 8 (а) при исходной концентрации рения 37.2 мг/л (V/m = 300 мл/г) и зависимость t/q_t от t (б).



На основании исследования экстракционных свойств β-аминофосфорильных соединений соединение 8 было выбрано в качестве активного компонента комплексообразующего сорбента для извлечения Re(VII) из растворов кислот. Рассмотрение зависимости сорбции Re(VII) от времени контакта фаз (рис. 5) показало, что извлечение Re(VII) в фазу сорбента быстро возрастает в течение первых 10 мин, затем постепенно приближается к равновесию в течение 3 ч. Время, в течение которого исходная концентрация Re(VII) снижается в 2 раза (t_1/2), составляет 7.5 мин. Приблизительно 90% максимальной сорбционной емкости сорбента достигается в течение 60 мин. Для описания кинетических зависимостей в процессе адсорбции Re(VII) использовали уравнения (2) и (3) [18] для псевдопервого и псевдовторого порядка реакции:

$\ln \left(q_e-q_t\right)=\ln q_e-k_{1}t,$ (2)

$t/q_t=1/k_2{q}_e^2+t/q_e,$ (3)

где k₁ и k₂ – константы скорости, q_e и q_t (мг/г) – концентрация Re(VII) в фазе сорбента при равновесии и во время t (мин) соответственно. Линейный характер отмечен только для зависимости t/q_t от t (рис. 5б), что характерно для процессов хемосорбции [19]. Значения k₂ и q_e составляют 0.015±0.001 и 9.85±0.49 г/(мг·мин). Вычисленное значение q_e хорошо согласуется с экспериментальным значением.

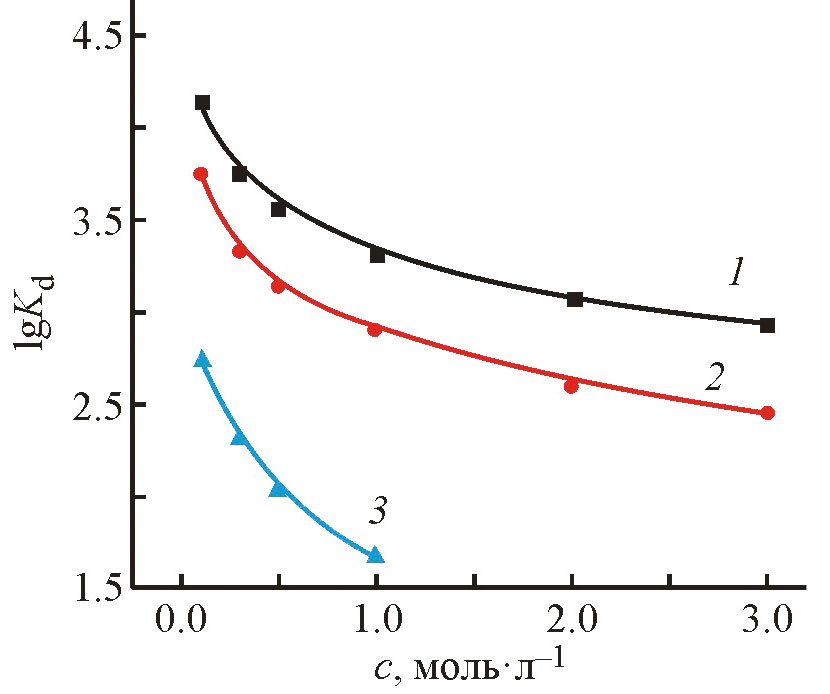

Рис. 6. Зависимость коэффициента распределения рения от концентрации H₂SO₄ (1), HCl (2) и HNO₃ (3) в равновесной водной фазе при сорбции полимерным сорбентом, модифицированным соединением 8 при исходной концентрации рения 37.2 мг/л (V/m = 300 мл/г).



Как и при жидкостной экстракции, эффективность сорбции Re(VII) снижается с увеличением концентрации минеральных кислот в водной фазе и возрастает в ряду HNO₃ < HCl < H₂SO₄ (рис. 6).

При постоянной концентрации H₂SO₄ в водной фазе изотерма адсорбции Re(VII) (рис. 7) описывается уравнением Лэнгмюра (4):

$q_e=K{q}_m\left[\mathrm{Re}\right]{\left(1+K\left[\mathrm{Re}\right]\right)}^{-1},$ (4)

где [Re] (мг/мл) – концентрации рения в равновесной водной фазе, q_m (мг/г) – максимальная концентрация Re(VII) в фазе сорбента, K – константа равновесия. Значения q_m и K, определенные графически после линеаризации уравнения (4) в координатах [Re]/q_e–[Re] (рис. 7б), составляют 107±6.4 и 10.5±0.73 мл/мг соответственно. Определенное значение q_m соответствует стехиометрии сорбируемого комплекса Re:L = 2:1.

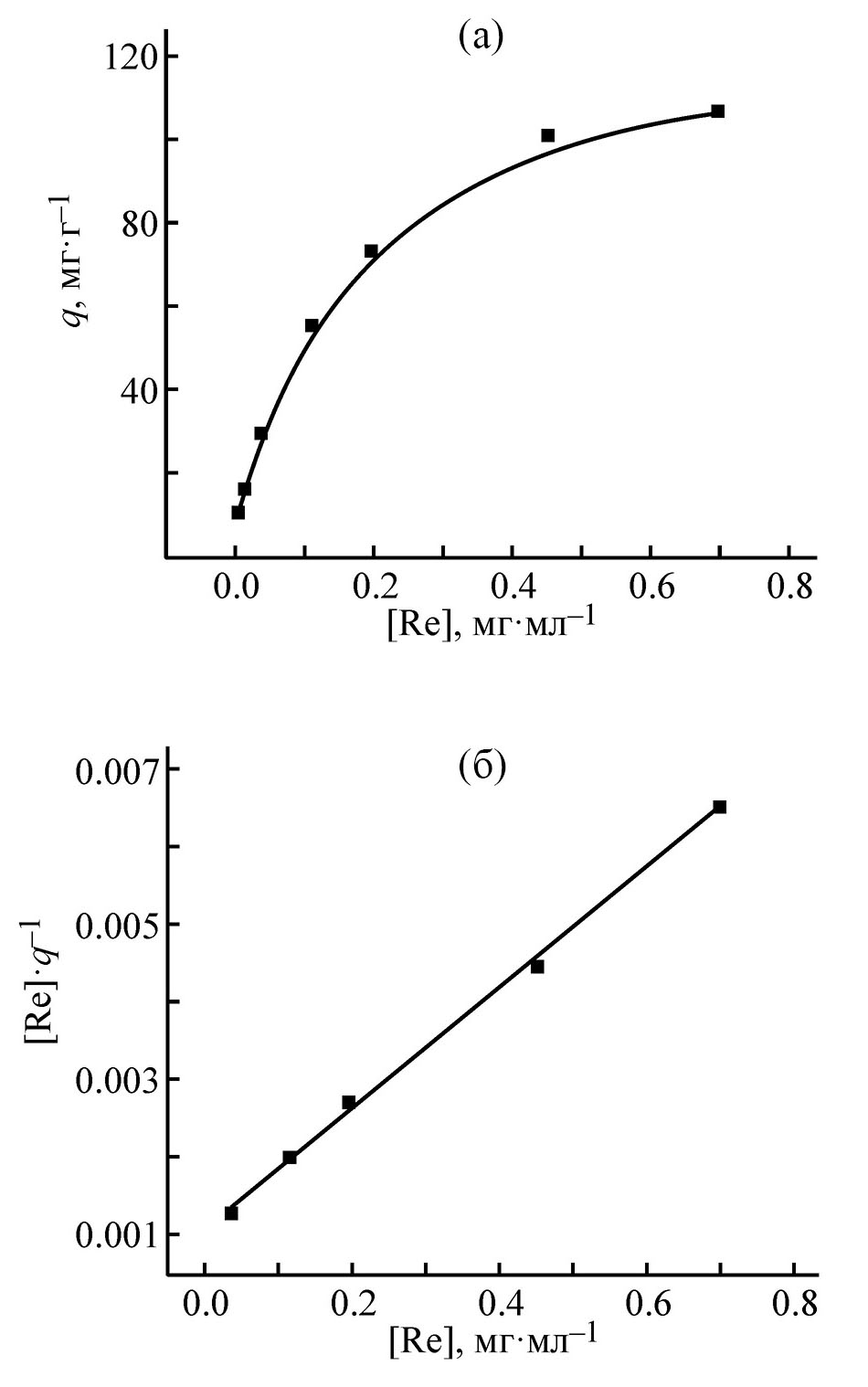

Рис. 7. Распределение Re(VII) между 1 М. раствором H₂SO₄ и полимерным сорбентом, модифицированным соединением 8 (V/m = 200 мл/г) (a) и зависимость [Re]/qe от [Re] (б).



Выводы

Таким образом, представленные данные показали, что β-аминофосфорильные соединения обладают высокой экстракционной способностью по отношению к рению(VII). Комплексообразующий сорбент, полученный нековалентным закреплением трис[бис(2-дифенилфосфорилэтил)аминоэтил]амина 8 на поверхности макропористого полимерного сорбента, эффективно извлекает Re(VII) из сернокислых растворов.

Экспериментальная часть

Синтез соединений 1–8 описан в работах [20, 21]. В качестве органических растворителей использовали нитробензол, 1,2-дихлорэтан, хлористый метилен, хлороформ и толуол квалификации ХЧ или ЧДА без дополнительной очистки. Растворы экстрагентов в органических растворителях готовили по точным навескам. В качестве матрицы для приготовления комплексообразующего сорбента использовали макропористый полимер Amberlite XAD7HP. Методика нанесения соединения 8 на поверхность полимера аналогична описанной в работе [22]. Содержание экстрагента в сорбенте составляло 0.3 ммоль/г.

Исходные водные растворы готовили растворением перрената аммония в воде с последующим добавлением растворов HClO₄, HNO₃, HCl или H₂SO₄ до требуемой концентрации. Концентрация Re(VII) в исходных растворах составляла 1∙10^–5 и 2∙10^–4 моль/л при проведении экстракции и сорбции соответственно.

Опыты по экстракции и сорбции проводили в пробирках с притертыми пробками при температуре 22±1°С и соотношении объемов органической и водной фаз 1:1. Распределение Re(VII) в сорбционных системах изучали в статических условиях при соотношении объема водного раствора и массы сорбента V/m = 50–500 мл/г. Перемешивание фаз осуществляли с использованием роторного аппарата со скоростью вращения 60 об/мин в течение 30 мин при экстракции и 3 ч при сорбции. Предварительно установлено, что этого времени достаточно для установления постоянных значений коэффициентов распределения рения.

Концентрацию рения в исходных и равновесных водных растворах определяли масс-спектральным методом с ионизацией пробы в индуктивно связанной плазме (ИСП-МС) с использованием масс-спектрометра XSeries II (Thermo Scientific, США). Концентрацию рения в органической фазе определяли по разнице концентраций в водном растворе до и после экстракции. Когда эта разница была мала, проводили реэкстракцию Re(VII) 0.1 M. раствором аммиака. Коэффициенты распределения рения при экстракции (D_Re) рассчитывали как отношение концентраций рения в равновесных фазах. Погрешность определения D_Re не превышала 10%. При проведении экспериментов по сорбции коэффициент распределения рения (K_d, мл/г) рассчитывали по уравнению (5).

$K_d=\left[\left(c_0-c_e\right)c_e^{-1}\right]\times V/m,$ (5)

где с₀ и с_e – концентрации Re(VII) в растворе до и после сорбции. Погрешность определения K_d не превышала 10%. Концентрацию HClO₄, HNO₃, HCl и H₂SO₄ в равновесных водных фазах определяли потенциометрическим титрованием стандартизованным раствором NaОН.
