Role of Noncovalent Interactions in The Reaction of Bromine with Alkylacetamides

Full Text

ВВЕДЕНИЕ

Вторичные и третичные амиды низших монокарбоновых кислот широко используются в органическом синтезе [1–3], их аналоги и производные (в том числе комплексы с донорами водородной и галогеновой связи) нашли применение в качестве лекарственных средств [4, 5], компонентов косметических композиций [6] и электрохимических устройств [7, 8]. Химические и физические свойства амидов изучены и систематизированы, изложены в ряде монографий [1, 2] и обзоров [3, 9], для простейших – приведены в учебниках. Молекулярное строение простейших амидов – N,N-диметилацетамида (ДМА) и N-метилацетамида (НМА) – установлено прямыми экспериментальными методами [10–14]. В согласии с общепринятыми представлениями о геометрии амидов, молекула НМА планарна как в кристалле [10, 12], так и в газовой фазе [11]. В газовой фазе атомы остова молекулы ДМА отклоняются от плоскости [13]. Расчеты в различных приближениях [15–25], как правило, приводят к плоским структурам, за редкими исключениями [26]; связи C–H лежат в этой плоскости, по одной от каждой метильной группы. Структурно изучен только термодинамически более стабильный [27, 28] цис-изомер НМА с синперипланарной ориентацией N-метильной группы относительно кислорода и амидной связи C–N. Внутримолекулярная динамика колебаний и вращений по связям C–C и C–N амидов изучена экспериментальными [29–33] и расчетными [18, 20, 23, 24] методами. Указаний на внутримолекулярные взаимодействия в амидах с участием атомов водорода немного [13, 34]. Примеров оценки внутримолекулярных C–H···CH₃ взаимодействий (подобных найденным в комплексах протонодоноров с алканами [35–38] и в ансамблях металлорганических соединений [39]) в молекулах амидов не встречалось. В обзорах [3, 40, 41] и оригинальных работах [14, 24] распространено мнение об относительной инертности (химической стабильности) третичных амидов, в частности, по отношению к галогенам. Так, ДМА был успешно использован как среда для бромирования [42] в мягких условиях (при комнатной температуре). Однако даже в этих мягких условиях ДМА реагирует с бромом [43] с заметной скоростью, образуя смесь продуктов. Строение некоторых продуктов этого взаимодействия изучено прямыми структурными методами [43–47], но полной картины промежуточных продуктов и путей превращения пока не установлено. В настоящей работе предпринята попытка выявить ряд нековалентных взаимодействий в молекулах ДМА и НМА, их комплексов и продуктов реакции с бромом, водой и бромоводородом, а также оценить влияние этих взаимодействий на ход и результат реакции ДМА с бромом и интергалогенами.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Свойства реакции. Протекание реакции N,N-диметилацетамида с бромом зависит от ряда условий (как было установлено ранее [43]), одно из них – присутствие воды. В отсутствие воды в максимально сухих условиях реакция ДМА с бромом приводит к двум выделяемым продуктам – дибромбромату бис(N,N-диметилацетамид)водорода 1 и 2-бром-N,N-диметилацетамиду 2 (схема 1).

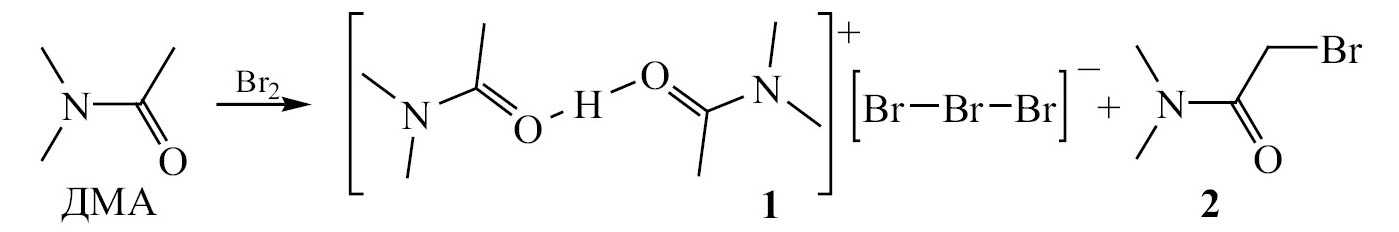

Схема 1.

В присутствии значительных количеств воды реакция приводит к дибромбромату 1, дибромбромату бис(N-метилацетамид)водорода 3 и двуокиси углерода (схема 2).

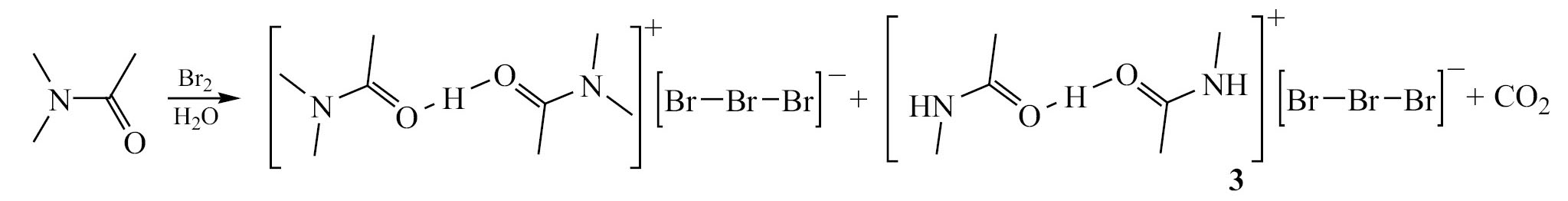

Схема 2.

Никаких признаков образования 2-бром-N,N-диметилацетамида 2 при этом не отмечается. Сходный по строению с дибромброматом 1 продукт – дихлориодат бис(N,N-диметилацетамид)водорода – выделен в реакции ДМА с хлоридом иода [48]. Подобные продукты реакции других диалкиламидов с бромом описаны в работах [49, 50], с интергалогенами – в работе [51]. Свободный НМА также может быть введен в реакцию с бромом (протекает с выделением углекислого газа и образованием дибромбромата 3; другие продукты не установлены), но этот процесс при сопоставимых условиях протекает медленнее (см. Экспериментальную часть).

Свойства продуктов и предполагаемых интермедиатов. Молекулярное строение дибромбромата 1 установлено рентгеноструктурным исследованием независимо несколькими авторами [43–45]. Электропроводность дибромбромата 1 в твердой фазе (34.5 мкС/см) при комнатной температуре на два порядка ниже электропроводности жидкого дибромбромата бис(N,N-диметилформамид)водорода [52] и резко возрастает при плавлении. Вероятно, все полигалогениды хорошо проводят электрический ток только в жидком состоянии, как показано для соответствующих солей тетраалкиламмония [53]. Твердый при обычных условиях дибромбромат 3 не удалось получить в аналитически чистом виде; при попытке перегонки в вакууме и перекристаллизации вещество теряет бром и превращается в бромид бис(N-метилацетамид)водорода 4. Молекулярное и кристаллическое строение соединения 4 установлено рентгеноструктурным исследованием [47]. Следует отметить, что соответствующий бромид бис(N,N-диметилацетамид)водорода не существует или неустойчив; вне зависимости от соотношения реагентов все попытки получить это соединение приводят к гидробромиду N,N-диметилацетамида 5 (см. Экспериментальную часть). Молекулярное и кристаллическое строение близкого аналога – гидрохлорида N,N-диметилацетамида 6 – установлено рентгеноструктурным исследованием [46]. Протон в катионе соединения 1 резонирует в очень слабом поле, и положение сигнала зависит от концентрации [49]. В спектре ИК дибромбромата 1 хорошо различимы лишь две широкие полосы при 1600 и 1625 см⁻¹ (в остальном спектр представляет собой «черное стекло»; теоретические модели такого поведения соединений с короткой водородной связью O···H···O рассмотрены в работе [54]). В неразбавленном ДМА полосу сильного поглощения при 1640 см⁻¹ относят к колебаниям двойной связи C=H [46].

Многочисленные исследования ранее указывали на образование молекулярных комплексов при взаимодействии ДМА (и других амидов) с бромом [55, 56] и другими электрофилами (интергалогенами [55, 56], донорами протонов [57, 58], катионами металлов [59]). Судя по косвенным признакам, преимущественно координация молекулы галогена/интергалогена осуществляется по атому кислорода карбонильной группы [55, 56], хотя в отдельных случаях есть указания на возможность координации по атому азота диалкиламиногруппы [56, 60]. Для близкого к ДМА по строению N,N′-диацетилпиперазина получены твердые кристаллические комплексы с иодом и хлоридом иода, их молекулярное строение установлено рентгеноструктурным исследованием [51].

Сопоставление расчетной и экспериментальной геометрий для исходных соединений и продуктов реакции. Ранее было показано, что расчет в приближении (ωB97X-V/DGauss-DZVP) хорошо воспроизводит строение молекулы H₂O, Br₂ и HBr [52]. Строение N,N-диметилацетамида [13, 14] и N-метилацетамида [10–12] экспериментально изучено прямыми структурными методами. Расчет хорошо воспроизводит основные геометрические характеристики ДМА и НМА (табл. 1, рис. 1).

Таблица 1. Длины связей и углы в расчетных и экспериментальных структурах амидов и производных.

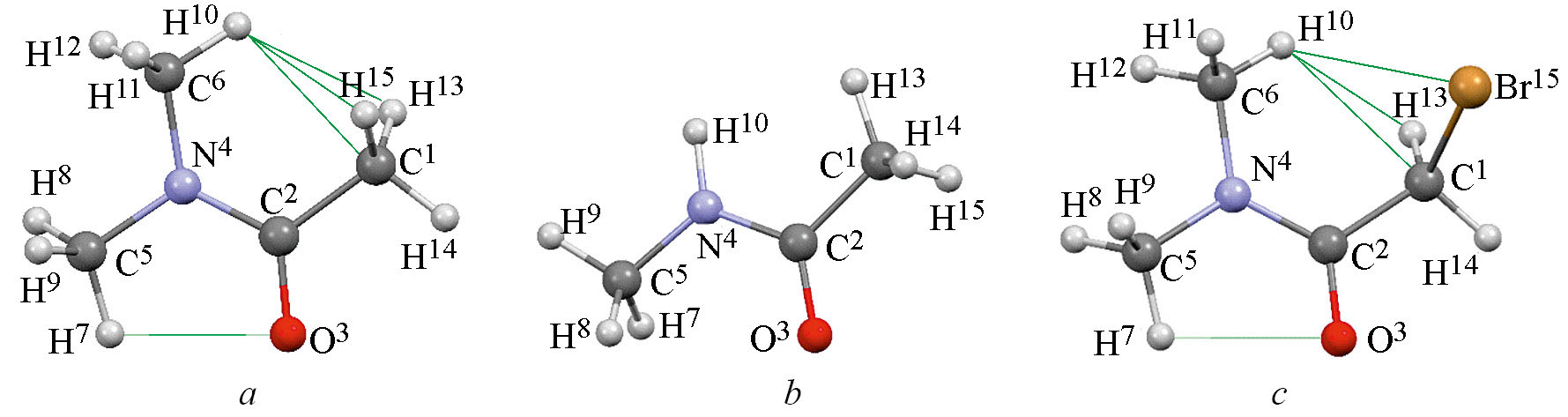

Рис. 1. Расчетные структуры молекул ДМА, НМА и амида 2. Линиями показаны короткие внутримолекулярные контакты.

Стереохимически молекула ДМА несимметрична; при расположении, как на рис. 1 (последовательность лигандов C¹, O³, N⁴ вокруг центрального атома C² – против часовой стрелки), обращенная к зрителю сторона обозначена как грань а, обратная сторона – грань b. Четыре атома центрального фрагмента C¹C²O³N⁴ образуют почти идеальную плоскость в молекуле ДМА (параметр молекулярной планарности mpp = 0.0033 Å), атомы углерода диметиламиногруппы C⁵ и C⁶ отклоняются от этой плоскости в разные стороны: двугранный угол ∠∠O³C²N⁴C⁵ = –11.2°, ∠∠C¹C²N⁴C⁶ = 18.6°. Сумма углов между связями в окружении атома азота несколько меньше (358.18°), чем можно было бы ожидать для sp²-гибридного состояния; в эксперименте [5] эта величина еще меньше (354.1°). За счет поворота вокруг ординарных связей, три атома водорода (H⁷, H¹⁰, H¹⁴; по одному от каждой метильной группы) оказываются очень близки к плоскости центрального фрагмента C¹C²O³N⁴. При этом возникают короткие внутримолекулярные контакты H⁷···O³, H¹⁰···C¹, H¹⁰···H¹³ и H¹⁰···H¹⁴ (рис. 1a). Для N-метилацетамида в электронографическом [11] и рентгеноструктурных [10, 12] исследованиях выявлен только цис-изомер (синперипланарная конформация N-метильной группы относительно карбонильного кислорода, рис. 1б). На эту же конфигурацию указывают сопоставление расчетов и ЯМР-измерений на различных ядрах [16]; сопоставление расчетов и результатов ИК спектроскопии в сверхзвуковой струе [22]. Предполагаемый транс-изомер НМА (антиперипланарная конформация) в обычных условиях существует в минорных количествах и проявляет себя только в ИК [28] и ЯМР спектрах [17, 27]; детально его строение не изучено и в настоящей работе не рассматривается. Молекула цис-НМА ближе к плоскости по сравнению с ДМА; для четырех центральных атомов C¹C²O³N⁴ параметр mpp = 0.0018 Å, для пяти неводородных атомов mpp = 0.014 Å. Три атома водорода (NH и по одному от каждого метила: Н⁹, H¹⁰, H¹³) также размещаются близко к этой плоскости. Близкие к 180° двугранные углы H¹³C¹C²O³ и H⁹C⁵C²O³ исключают возможность внутримолекулярных коротких контактов H···O и связывающих взаимодействий. Эта же конформация была определена как предпочтительная в результате многочисленных расчетов молекулы НМА [16, 21–23]; отличающиеся конформации были получены в работах [15, 19, 20]. Насколько такие конформационные предпочтения важны для химических свойств амидов ДМА и НМА, неясно. По существующим представлениям, барьеры вращения диметиламиногруппы по амидной связи C²–N⁴ в молекуле ДМА весьма существенны и при обычных условиях (комнатная температура, атмосферное давление) достаточны для пребывания в одной только конформации [~18 ккал/моль (~75 кДж/моль)] для неразбавленной жидкости [30]); напротив, барьеры вращения метильных групп в молекуле ДМА очень невелики (менее 7.5 кДж/моль [33]), а в молекуле НМА еще меньше [32]. Двугранные углы в расчетных структурах отличаются от экспериментальных в значительно большей степени, как и результаты многочисленных более ранних расчетов [15, 19–25].

Для 2-бром-N,N-диметилацетамида 2 в литературе приводятся только результаты расчетов в различных приближениях [61], вполне совпадающие с результатами настоящей работы. Для этого вещества предпочтительна антиклинальная конформация атома брома относительно атома кислорода (∠∠Br¹⁵C¹C²O³ = 106.6°). Ранее было показано, что антиклинальные конфигурации энергетически выгодны для α-галогенальдегидов [62].

Экспериментальные структуры соответствующих солей известны для катионов монопротонированного N,N-диметилацетамида [46], бис(N,N-диметилацетамид)водорода [43–45] и бис(N-метилацетамид)водорода [47, 63]. Расчет в целом адекватно передает форму этих катионов (рис. 2, 3, табл. 1).

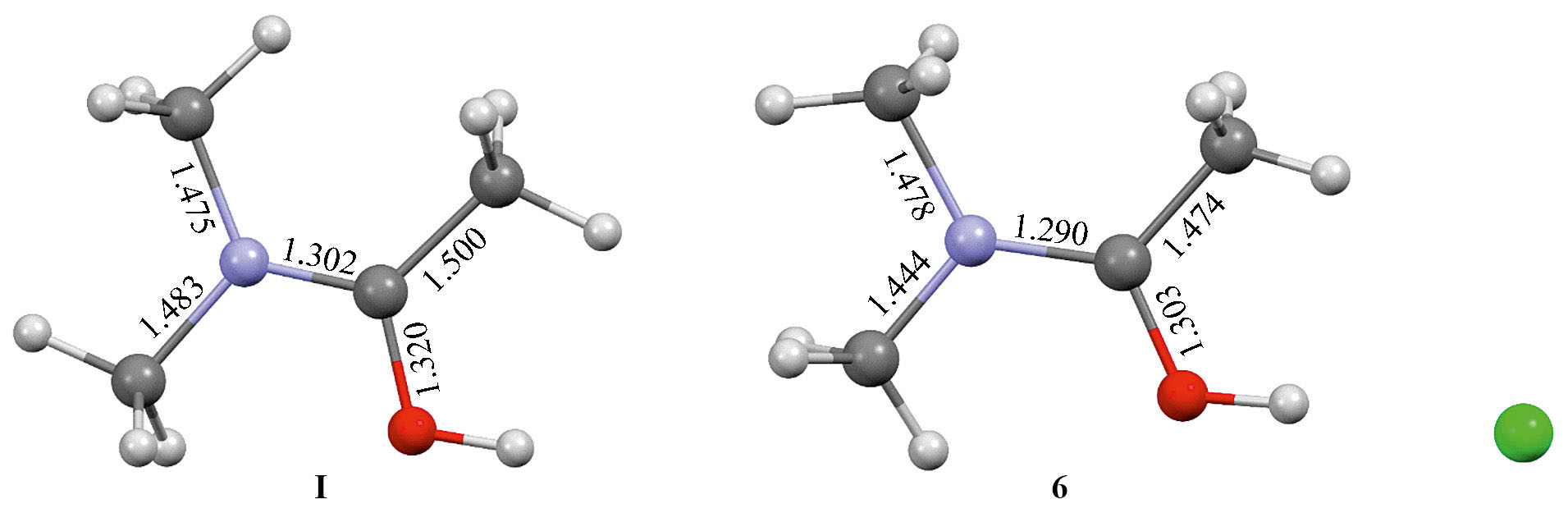

Рис. 2. Расчетная структура катиона монопротонированного N,N-диметилацетамида I и экспериментальная молекулярная структура гидрохлорида N,N-диметилацетамида 6 [46].

В последнем случае приведена симметричная структура катиона III, выявленная в кристаллической структуре дибромбромата 1 [43, 45]; известны и несимметричные структуры [45] с другими анионами. На асимметричность короткой водородной связи O···H···O в бромиде бис(ацетамид)водорода указывалось в работе [64].

Геометрия молекулярных комплексов. Хорошее соответствие расчетной и экспериментальной геометрий молекулярных соединений позволяет рассчитывать на адекватное воспроизведение структуры молекулярных комплексов N,N-диметилацетамида с бромом и водой. Основные геометрические характеристики комплексов представлены на рис. 4.

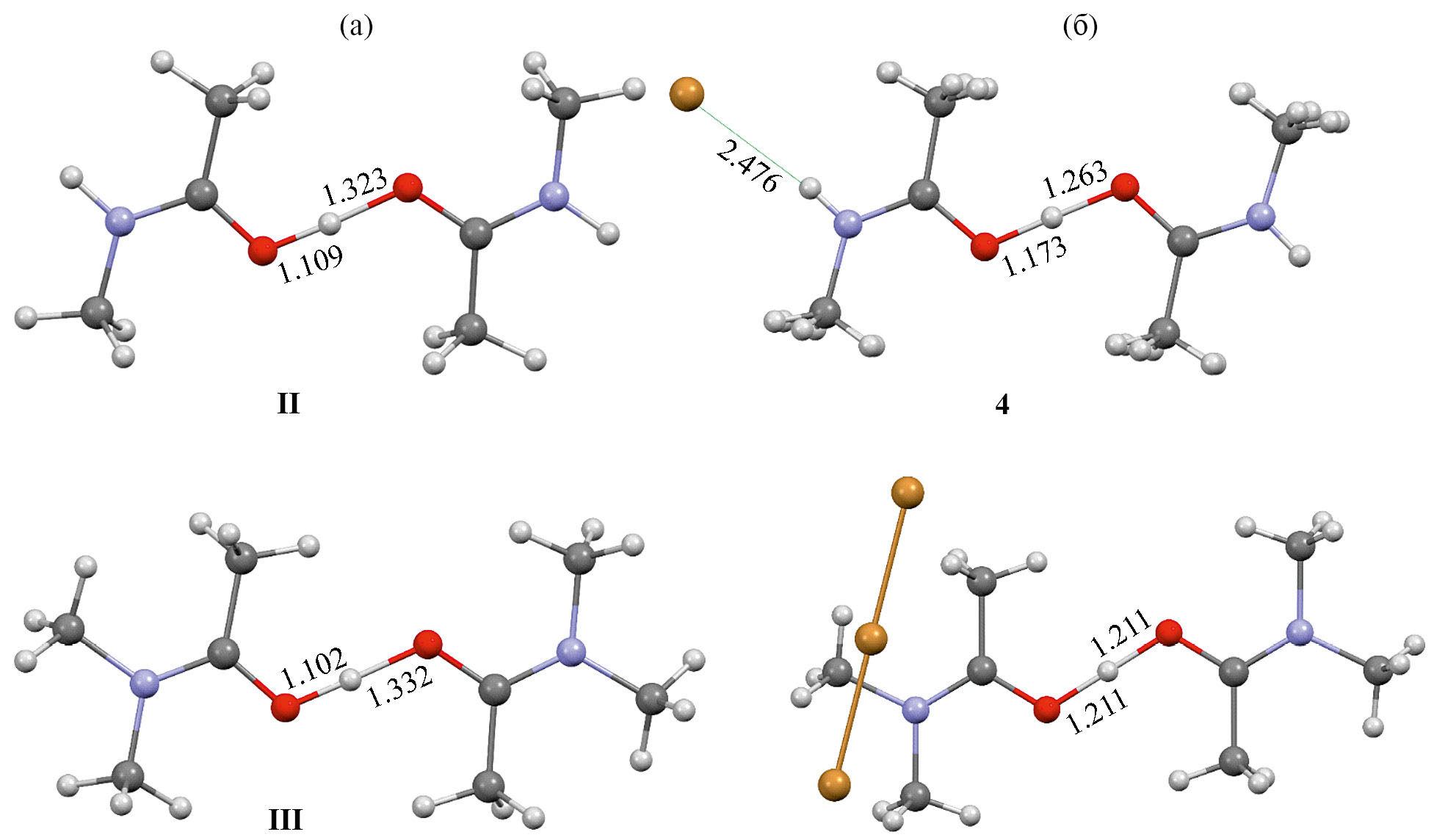

Рис. 3. Расчетные (а) структуры катиона бис(N-метилацетамид)водорода II и катиона бис(N,N-диметилацетамид)водорода III, экспериментальные (б) молекулярные структуры бромида бис(N-метилацетамид)водорода 4 [47] и дибромбромата бис(N,N-диметилацетамид)водорода [45].

Два центра координации по кислороду доступны: в E-конфигурации IV молекула брома располагается в плоскости центрального фрагмента молекулы ДМА, при этом двугранный угол ∠∠BrO³C²N⁴ равен 175.38°, и проксимальный атом брома Br_α оказывается в транс-положении относительно атома азота и двойной связи C=H). В Z-конфигурации V электрофил отклоняется от плоскости центрального фрагмента молекулы ДМА, и двугранный угол ∠∠BrO³C²N⁴ равен 61.63° (рис. 4); проксимальный атом брома Br_α близок к цис-положению относительно атома азота. В N-комплексе VI молекула брома практически перпендикулярна плоскости молекулы амида; двугранный угол ∠∠BrN⁴C²O³ равен –97.58°. Комплексообразование по кислороду в комплексах IV и V приводит к небольшому удлинению связи C=H, укорочению связи C²–N⁴ в молекуле амида и удлинению связи Br–Br в молекуле брома; другие изменения ковалентных связей менее значительны. При координации брома по азоту в комплексе VI связи С–N удлиняются, связь C=H укорачивается.

Рис. 4. Общий вид комплексов N,N-диметилацетамида с бромом IV (E- ДМА–Br₂), V (Z-ДМА–Br₂,), VI (N-ДМА–Br₂) и водой VII (E-H₂O) и VIII (Z-H₂O).

Молекулы воды в комплексах с ДМА также размещаются в E- или Z-положении относительно кислорода (рис. 4), в меньшей степени отклоняясь от плоскости молекулы амида в Z-конфигурации по сравнению с комплексом брома; изменения в длинах связей амидного фрагмента аналогичны комплексам брома, связь Н–О в молекуле воды удлиняется. Подобные структуры для координации воды по E- и Z-позициям атома кислорода в молекуле ДМА были найдены ранее [65]; там же обоснована вероятность координации более чем одной молекулы воды по атому кислорода в молекуле амида. В экспериментах по рассеянию рентгеновских лучей в жидкой фазе для комплекса ДМА–H₂O состава 1:1 межатомное расстояние О···О найдено 2.83 Å [58], в расчете для комплекса VII получено 2.838 Å. В этой работе также показана возможность координации нескольких (более одной) молекул воды по атому кислорода молекулы ДМА [58].

Термодинамика образования молекулярных комплексов и продуктов. Судя по отрицательной величине расчетной энтальпии (табл. 2), образование таких комплексов может быть энергетически выгодным, хотя экспериментальные оценки скудны [55, 58]. Координация электрофилов по кислороду в растворе и газовой фазе более выгодна, как указывалось в экспериментальных работах [55–59] и ранее произведенных расчетах [56, 65]; координация брома или протона по азоту менее выгодна. Взаимодействие ДМА с водой по кислороду энергетически выгоднее, чем с бромом, при всех достижимых температурах. Надо полагать, взаимодействие с водой способно подавлять взаимодействие с бромом, судя по различиям в результатах реакции в присутствии и в отсутствие воды [43]. Таким образом, водородная и галогеновая связь могут быть не только ортогональны [12], но и конкурентны по отношению друг к другу.

Таблица 2. Расчетные термодинамические характеристики молекулярных и ионных комплексов ДМА и НМА.

Разница в расчетных энтальпиях цис-НМА и транс-НМА составляет 8.27 кДж/моль; в эксперименте грубая оценка энтальпии перехода составляет 2.3 ккал/моль (9.6 кДж/моль [28]).

Синклинальная конформация амида 2 (цис-изомер 2-бром-N,N-диметилацетамида, плоская структура) представляет собой локальный минимум на потенциальной поверхности. Расчетная энтальпия для этой структуры на 11 кДж/моль менее отрицательна, чем для антиклинальной конформации (рис. 1), расчетная энергия Гиббса – на 10 кДж/моль. В ранее произведенном расчете [61] в приближении B3LYP/aug-cc-pVTZ были получены близкие оценки [3.7 ккал/моль (15.5 кДж/моль)] для этих двух конформеров.

Электронное строение исходных соединений и молекулярных продуктов. Для всех ковалентных связей в молекулах амидов (ДМА, НМА, 2-бром-N,N-диметилацетамид 2) выявлены пути связывания и критические точки связывания с сигнатурой (3,–1). Длины связей и основные характеристики электронной плотности в этих критических точках приведены в табл. 3.

Таблица 3. Характеристики электронной плотности в критических точках связывания (3,–1) ковалентных связей остова в молекулах амидов.

Все эти значения вполне типичны для ковалентных связей такого рода. Заселенности бассейнов («заряд по Бейдеру») трех атомов: азота, кислорода и C¹ превышают заряд ядра во всех изученных амидах, их молекулярных комплексах и протонированных формах. Вопреки распространенному мнению, карбонильная группа не уменьшает «заряд на атоме» углерода соседней метильной группы (т. е. на атоме C¹). Возможно, это общее правило: даже в катионе ацетилия [CH₃C=O]⁺ заряд по Малликену на метильном углероде тоже отрицательный [66].

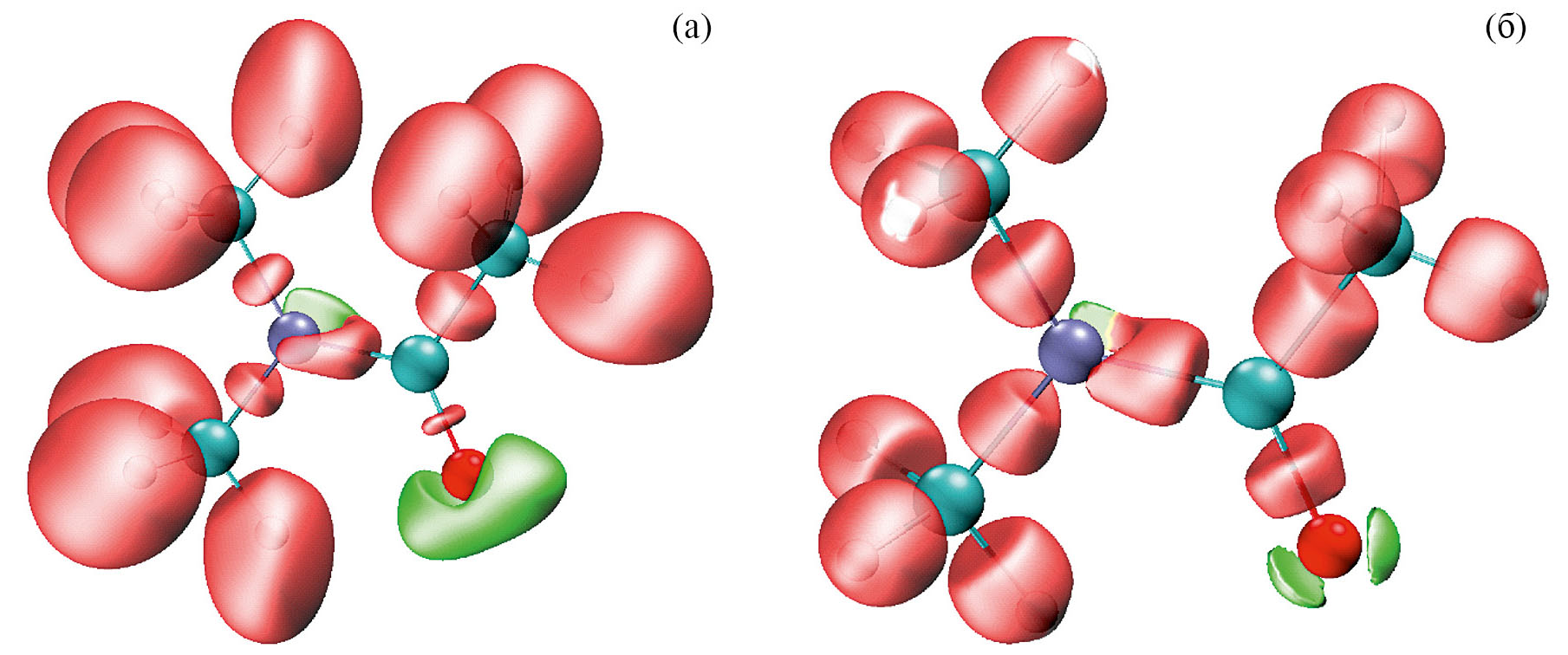

Рис. 5. ELF (а) и LOL (б) представление для молекулы ДМА. Красным выделены дисинаптические, зеленым – моносинаптические бассейны.

Функция локализации электронов ELF и локатор локализованных орбиталей LOL находят два моносинаптических бассейна атома кислорода и только один атома азота в молекуле ДМА (рис. 5). Моносинаптический бассейн азота в молекуле НМА определяет только ELF (рис. 6).

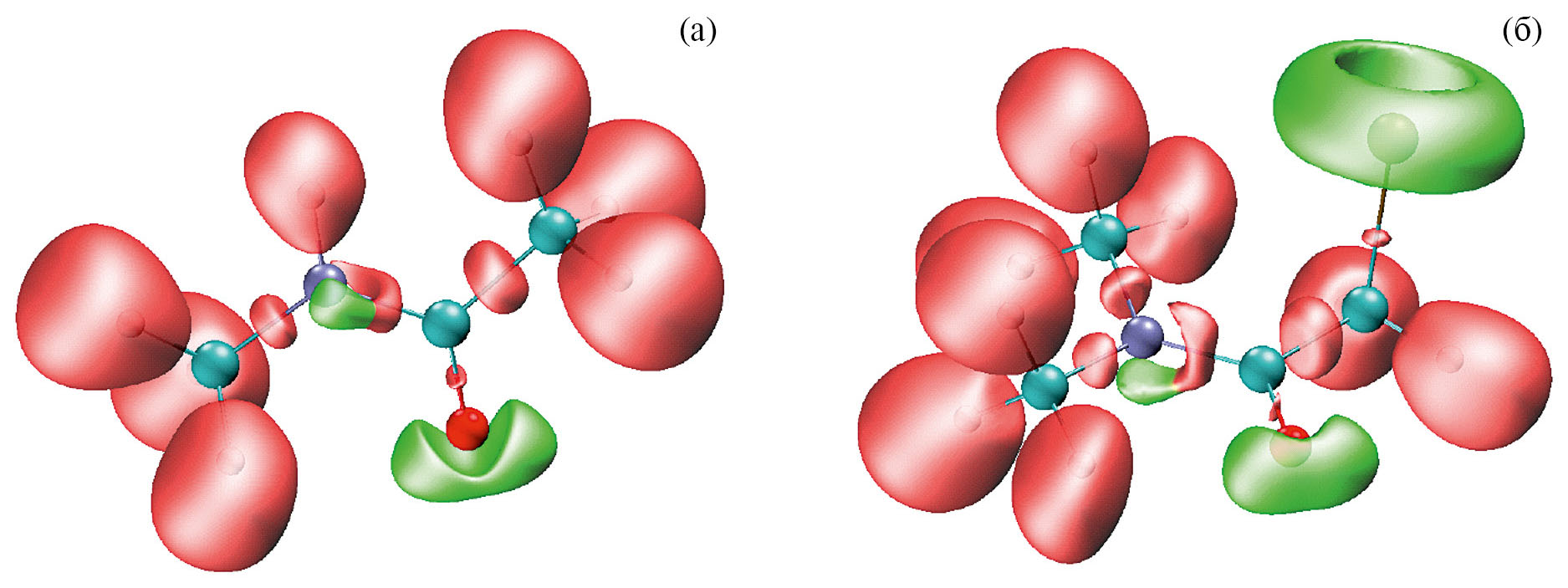

Рис. 6. ELF для цис-конформации НМА (а) и антиклинальной конформации амида 2 (б). Красным выделены дисинаптические, зеленым – моносинаптические бассейны.

Внутримолекулярные нековалентные взаимодействия в молекулах амидов. В цис-конформере НМА (рис. 1б) нековалентных связывающих взаимодействий не обнаружено. В низколежащих энергетически выгодных структурах амидов (ДМА, амид 2) найдены также короткие внутримолекулярные контакты с межатомными расстояниями менее суммы вандерваальсовых радиусов (рис. 1а, в). Распределение электронной плотности внутри этих контактов характерно для связывающих взаимодействий: наличествуют путь связывания и критические точки связывания с сигнатурой (3,–1); соответствующие характеристики приведены в табл. 4.

Таблица 4. Характеристики электронной плотности в критических точках связывания (3,–1) внутримолекулярных нековалентных взаимодействий в молекулах ДМА и амида 2.

Судя по этим характеристикам и геометрии размещения атомов C⁵H⁷O³C² в молекулах ДМА и амида 2, контакт C–H···O=C можно рассматривать как вполне обычную слабую водородную связь [67]. На вероятность такого связывания указывалось в ранних работах [13], не включавших анализ электронного строения. Ранее взаимодействие метильных групп в молекуле ДМА рассматривалось как репульсивное [31]. Однако выявленные в молекулах ДМА и амида 2 взаимодействия C–H···H–C носят все признаки связывающих и не сводятся к притяжению противоположным образом поляризованных атомов водорода (диводородная связь [68, 69]). Природа таких взаимодействий, вероятно, ближе к внутримолекулярным водород-водородным [70, 71] и дальнодействующим межмолекулярным [72–74] аттрактивным H···H взаимодействиям, хотя это явление и не находит согласованного объяснения [75, 76] в рамках различных подходов, придерживающихся жесткого и нежесткого размежевания пространства [77]. Для взаимодействия C–H···CH₃ (контакт H¹⁰···C¹) можно усмотреть некоторую аналогию с металлорганическими соединениями [39], содержащими отрицательно поляризованный атом углерода. Заселенность бассейна атома C¹ незначительно превышает заряд ядра («заряд по Бейдеру» отрицателен), но роль этого обстоятельства неясна и требует отдельного детального исследования. Атом углерода может выступать в роли центра координации водородной связи даже в столь мало поляризованной структуре, как молекула этана [35, 38, 72] (как и в молекулах других алканов [36, 37]).

Молекулярный электростатический потенциал (МЭП) в молекулах амидов распределен крайне неравномерно (рис. 7), минимум (максимум отрицательного потенциала) локализуется вблизи атома кислорода.

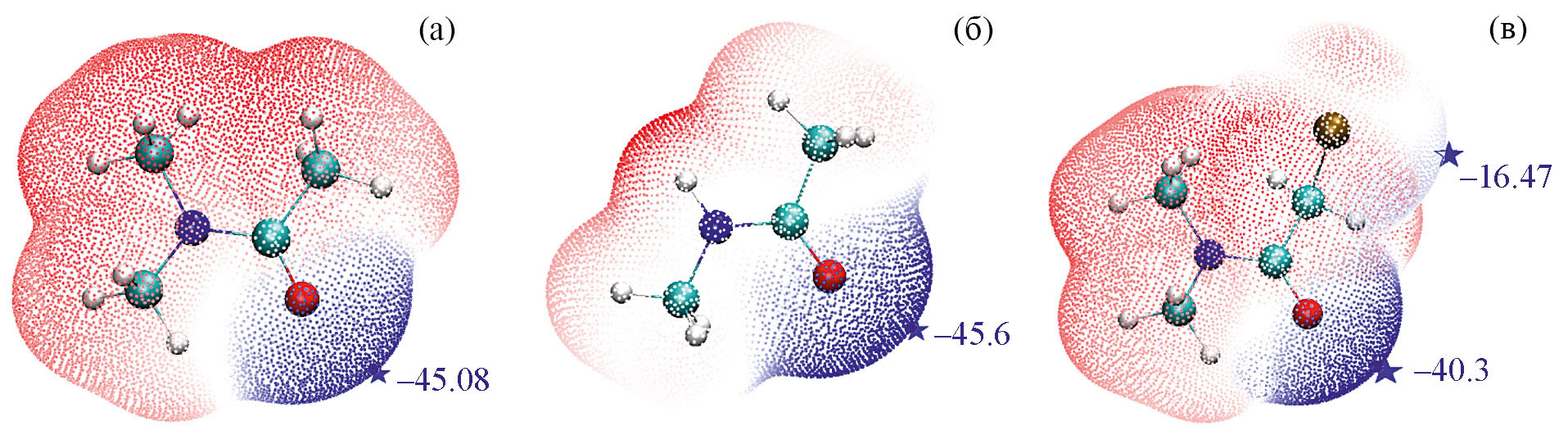

Рис. 7. Распределение МЭП в молекулах ДМА (а), НМА (б) и амида 2 (в).

В теоретических работах принято использовать локализацию минимума МЭП на изоэлектронной поверхности 0.001 a.e. (принимаемой за условную границу электронной плотности молекулы) как маркер координации электрофила. В расчетных структурах молекулярных комплексов IV, V, VII, VIII электрофилы с выраженным максимумом МЭП преимущественно связываются с молекулой амида по атому кислорода, однако локализация электрофильного центра (атома брома, или атома водорода в случае воды или протона) не совпадает с минимумом МЭП для изоповерхности 0.001 a.e.

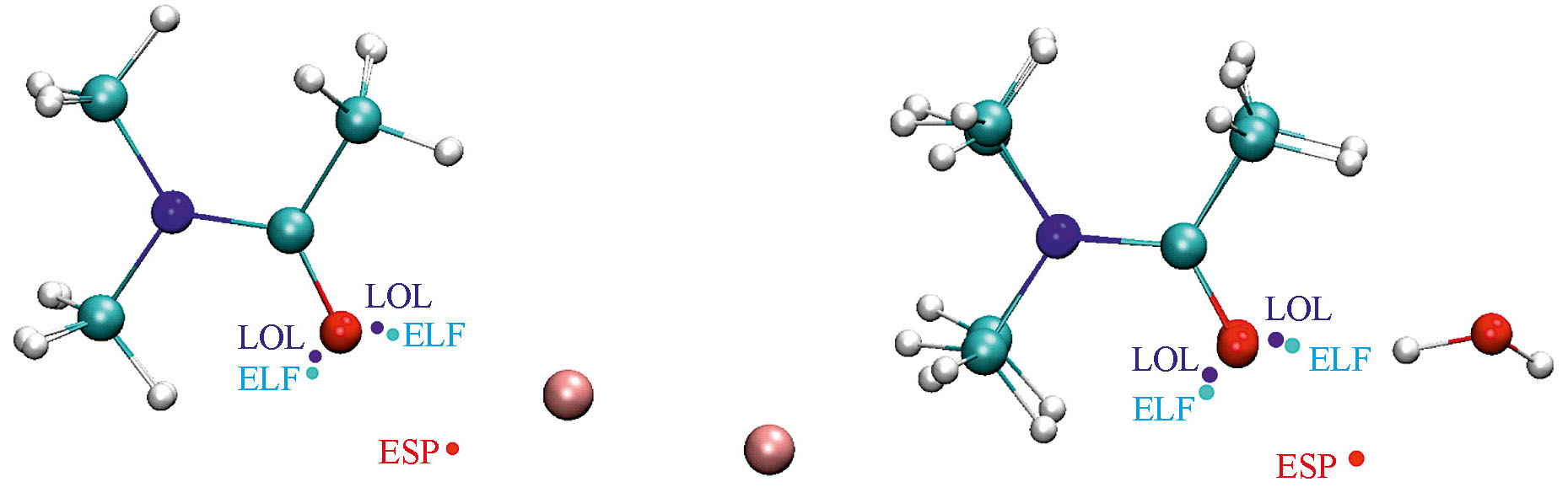

Рис. 8. Сопоставление минимумов МЭП и аттракторов ELF и LOL со структурой E-комплексов IV и VII.

На рис. 8 совмещены (насколько это возможно для неидентичных молекул) расчетные структуры ДМА и E-комплексов с бромом IV и водой VII. Как видно из рис. 8, аттракторы ELF и LOL лучше предсказывают геометрию E-комплексов по сравнению с минимумом МЭП; ни один дескриптор не предсказывает структуру Z- и N-комплексов.

Нековалентное связывание в молекулярных комплексах ДМА. Характеристики электронной плотности в критических точках связывания комплексов ДМА с бромом и водой приведены в табл. 5. Судя по этим характеристикам, роль водородных связей C–H···Br невелика. Однако N,N-диметилпиваламид, в котором такие взаимодействия невозможны, связывается с иодом слабее, чем ДМА [60].

Таблица 5. Характеристики электронной плотности в критических точках связывания (3,–1) межмолекулярных нековалентных взаимодействий в комплексах ДМА с бромом и водой.

Перенос заряда и деформационная плотность в молекулярных комплексах ДМА. Численные оценки переноса заряда в комплексах брома O(N)···Br_α–Br_β приведены в табл. 6.

Таблица 6. Поляризация молекулы брома и перенос заряда в комплексах ДМА с бромом.

В этих комплексах поляризация молекулы галогена Br_α^δ+–Br_β^δ– существенно превышает перенос заряда в целом. Перенос заряда в комплексах с водой еще меньше: 0.026е в комплексах VII и VIII. При этом перестройка электронной плотности при комплексообразовании захватывает всю молекулу брома и почти всю молекулу амида (рис. 9).

Рис. 9. Распределение деформационной плотности в комплексах ДМА–бром. Красным выделены области с увеличившейся заселенностью/электронной плотностью, синим – области уменьшения плотности.

Нековалентное связывание в ионных комплексах амидов. Короткая водородная связь O···H···O в структуре катиона II (рис. 3) удерживает два фрагмента НМА в этом катионе, других связывающих взаимодействий не выявлено. Напротив, множественное связывание выявлено в структуре катиона III (рис. 10). Красной рамкой на рис. 10 выделена часть А с более короткой O··· H-связью, синей рамкой обведена часть В с более длинной O ··· H -связью. Тонкими линиями выделены менее прочные водородные связи C–H··· O. В табл. 7 приведены характеристики электронной плотности связывающих контактов.

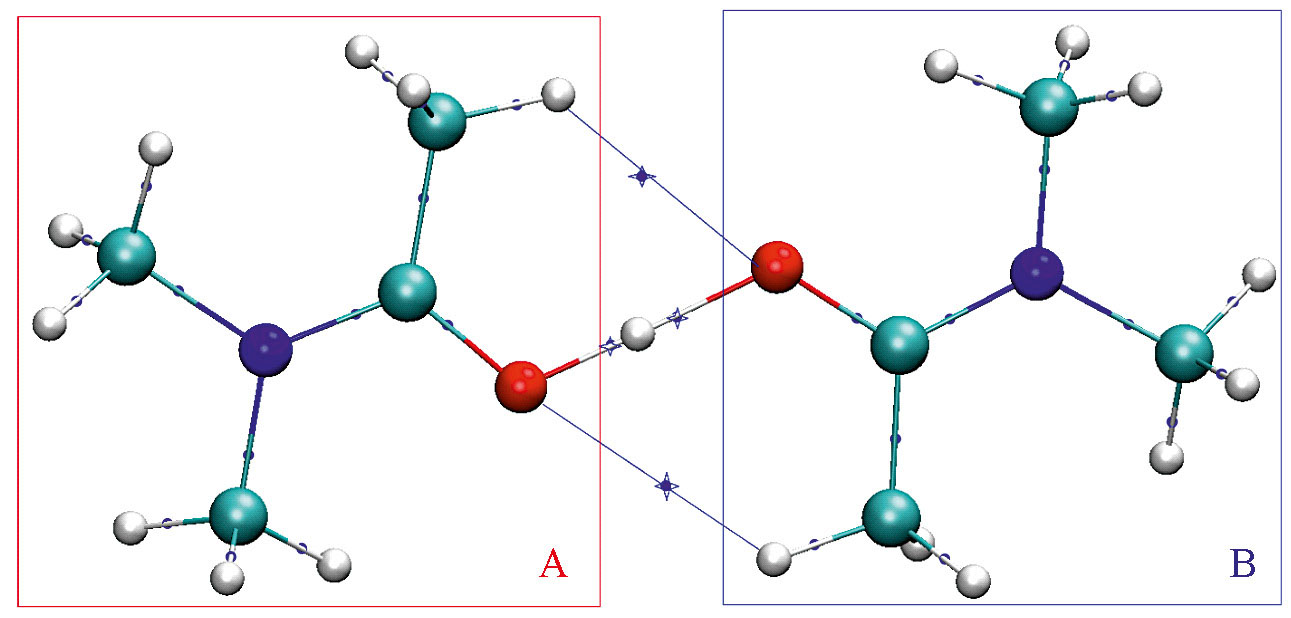

Рис. 10. Пути и критические точки связывания в катионе III. Синие точки – критические точки связывания ковалентных связей: звездочками выделены критические точки связывания в контактах O··· H··· O и C–H ··O.

Характеристики электронной плотности в критических точках связывания несимметричной связи O···H···O в центральном фрагменте катионов II и III типичны для короткой прочной водородной связи [78] и приближаются к характеристикам ковалентных связей. Межмолекулярные связывающие контакты C–H···O впервые выявлены для такого рода катионов. Электронная плотность в критических точках связывания этих контактов невелика; вероятно, и вклад в энергию связывания невелик.

Таблица 7. Характеристики электронной плотности в критических точках связывания (3,–1) межмолекулярных водородных связей в катионах I–III.

Свойства спаренных электронов в связывающих взаимодействиях катионов I–III. Существенные детали организации водородных связей O ··· H и H ··· O ···Н приоткрывают функции ELF и LOL. Во всех протонированных формах амидов (катионах I–III) исчезает моносинаптический бассейн атома азота (показанный на рис. 5); с точки зрения ELF и LOL, все внешние электроны азота принимают участие в образовании ковалентных связей. Обе процедуры (ELF и LOL) позволяют трактовать водородную связь в катионе I как ковалентную, с одним общим для кислорода и водорода аттрактором и соответствующим дисинаптическим бассейном; у атома кислорода при этом сохраняется один моносинаптический бассейн (рис. 11).

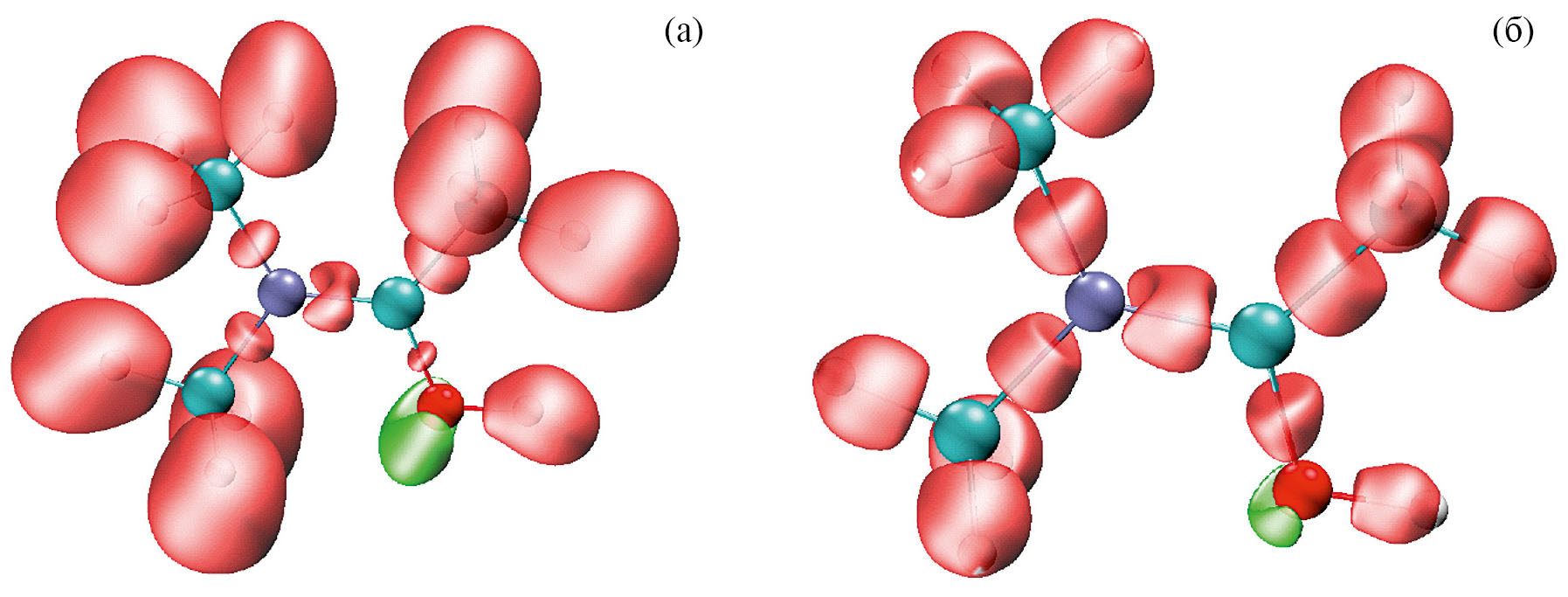

Рис. 11. ELF (а) и LOL (б) представления для катиона I. Красным выделены дисинаптические, зеленым – моносинаптические бассейны.

Обе процедуры (ELF и LOL) приписывают центральному атому водорода (протону) в катионах II и III свой обособленный моносинаптический бассейн со своим обособленным аттрактором (рис. 12).

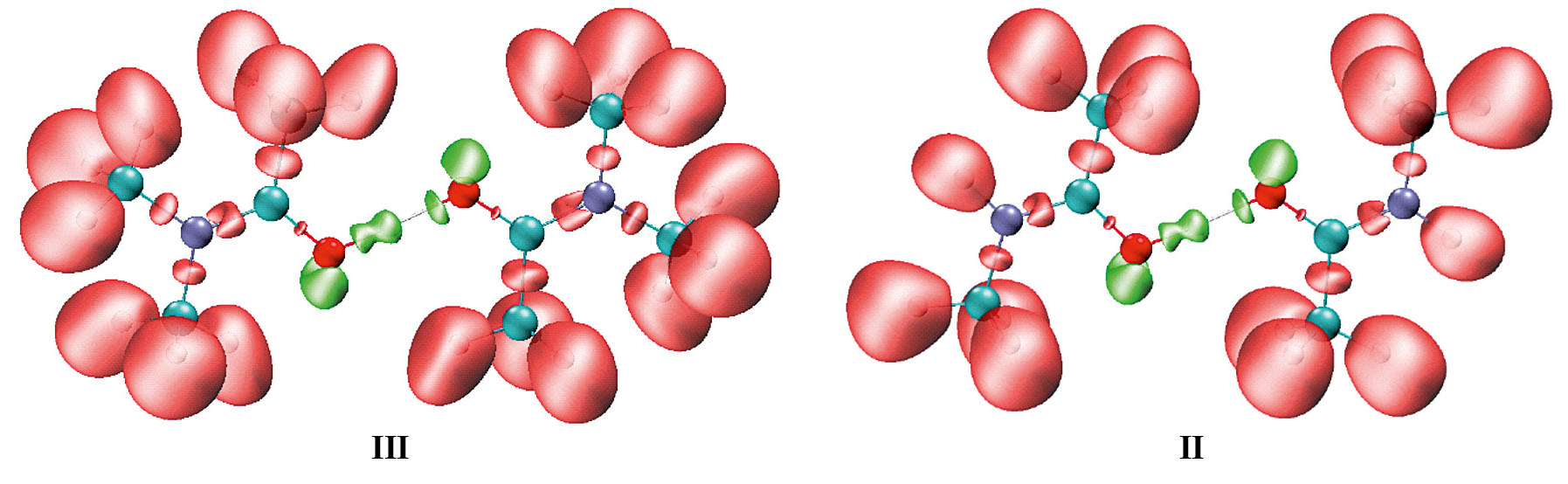

Рис. 12. ELF представления для катионов III и II. Красным выделены дисинаптические, зеленым – моносинаптические бассейны.

У атомов кислорода остается по два моносинаптических бассейна, каждый со своим аттрактором. С этой точки зрения, контакт H···O···H не выглядит ковалентной связью, как в схеме 3с-4е (трехцентрового четырехэлектронного связывания), скорее, совокупность (синергическая, взаимно упрочняющая) обычных водородных связей.

Молекулярный электростатический потенциал катионов. Распределение МЭП существенно разнится в катионах I, II и III (рис. 13).

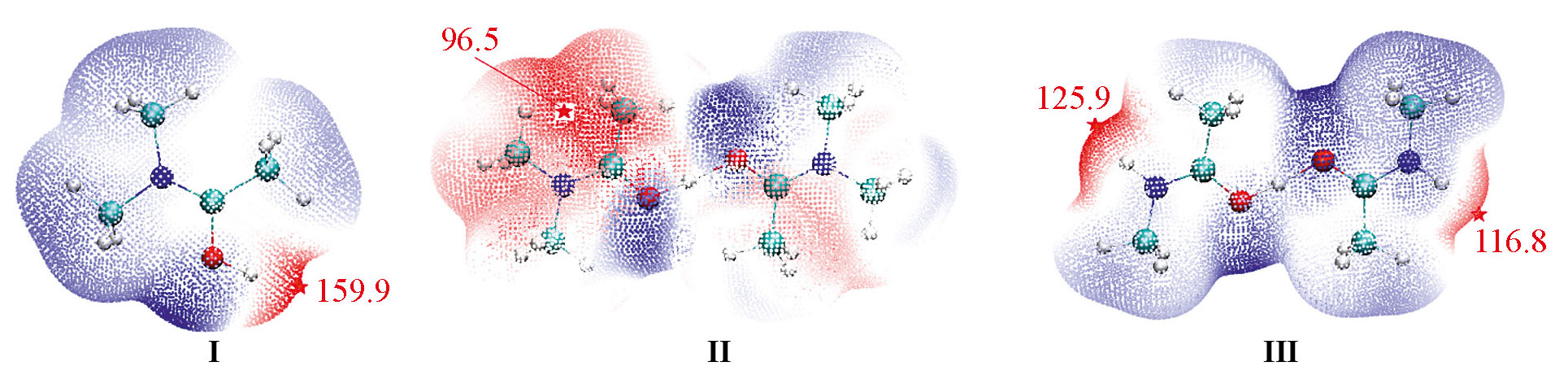

Рис. 13. Распределение МЭП в катионах I, II и III. Звездочкой отмечены максимумы потенциала (ккал/моль).

Как видно, в катионе III потенциал делокализован в наибольшей степени (по сравнению с I и II). Возможно, это способствует большей стабильности дибромбромата бис(N,N-диметилацетамид)водорода 1 по сравнению с дибромброматом бис(N-метилацетамид)водорода 3 (см. Экспериментальную часть). Во всех случаях, расчетные максимумы потенциала для свободного катиона неплохо соответствуют локализации противоаниона в реальных солях в кристалле (см. рис. 2, 3).

Термохимия образования катионов I–III и сопоставление с экспериментом. В эксперименте энтальпия реакции ДМА с катионом I оценена как 133.05 кДж/моль [79]; в сумме с табличным значением сродства к протону (PA) диметилацетамида, равного 908 кДж/моль [80]), это дает энтальпию образования комплекса III, равную –1041.05 кДж/моль, очень близкую к расчетной в реакции (1):

2ДМА + H⁺ → III, (1) ∆H = –1040.16 кДж/моль, ∆G = –961.63 кДж/моль.

Для реакции НМА с протоном соответствие несколько хуже: PA(НМА) = 888.5 кДж/моль [80] и энтальпия реакции H⁺ с НМА 124.68 кДж/моль [79] дают в сумме –1013.18 кДж/моль, тогда как расчетные значения для реакции составляют:

2HМА + H⁺ → II, (2) ∆H = –1029.03 кДж/моль, ∆G = –945.70 кДж/моль.

Высокая теплота протонирования амидов может быть одной из причин (движущей силой) самопроизвольного протекания реакции ДМА с бромом.

Преимущественное образование НМА или 2-бром-N,N-диметилацетамида 2 в зависимости от присутствия воды или ее отсутствия не столь очевидно, и требует отдельного рассмотрения.

Вероятные пути реакции брома с ДМА. В нашей предыдущей статье [51] обсуждались возможные пути реакции близкого по строению амида (ДМФА) с бромом через автоионизацию или легко протекающий гомолиз [81] молекулы брома, и приводились многочисленные доводы «за» и «против». По существующим представлениям, взаимодействие свободных радикалов (включая атомы галогенов) с третичными амидами ограничивается отрывом атома водорода [25], преимущественно от N-метильной группы [82] амида, и последующей трансформацией этой группы. Очевидным образом эти представления недостаточны для объяснения наблюдаемого результата реакции брома и ДМА. Полученные данные о строении и термодинамической стабильности молекулярных и ионных комплексов ДМА I–VIII позволяют предположить вероятный механизм появления таких центров – согласованный перенос электрона/отрыв протона [83, 84] (схема 3).

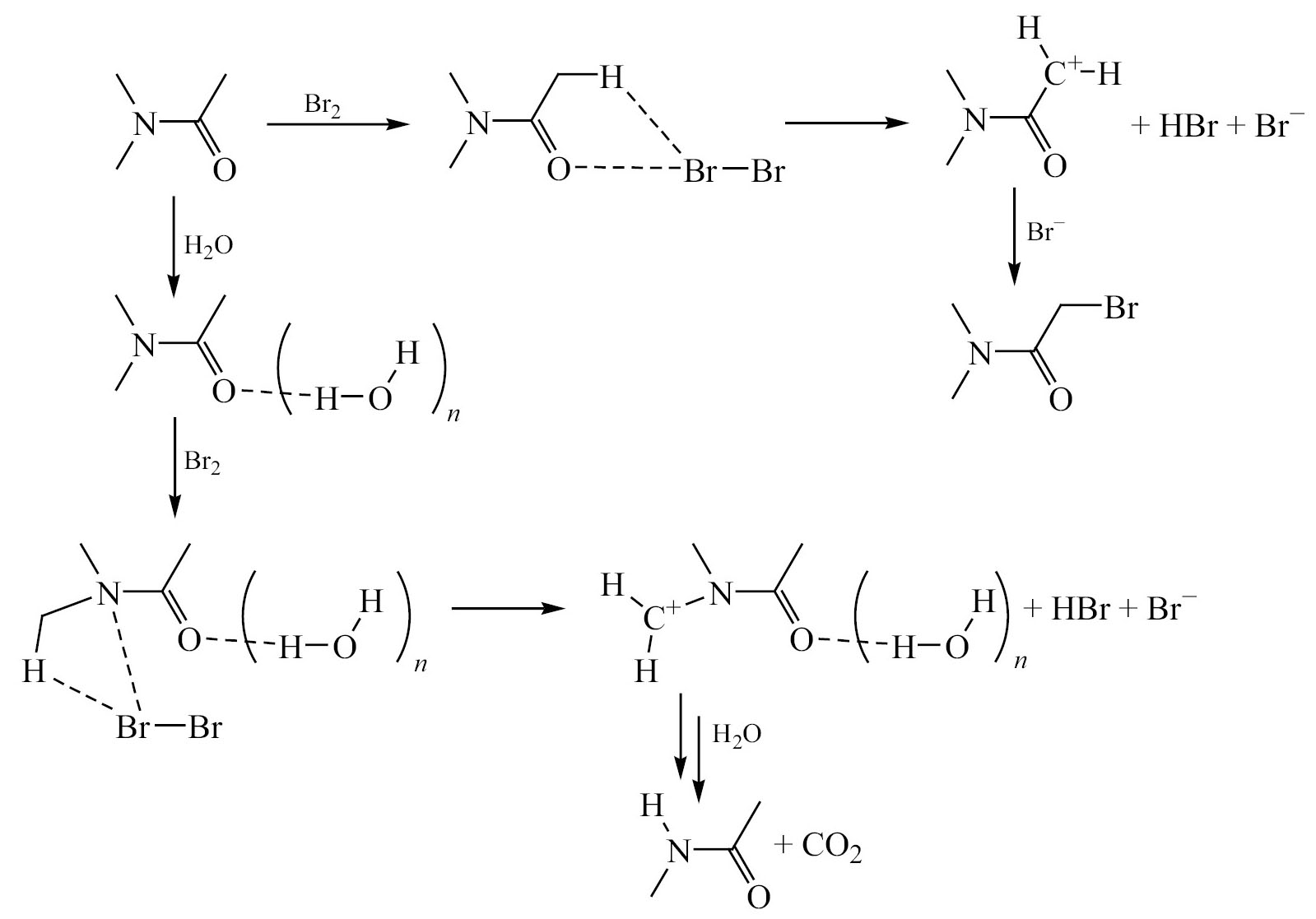

Схема 3.

В отсутствие больших количеств воды образуется комплекс ДМА–бром (например, IV с локализацией брома по атому кислорода и дополнительной водородной связью C–H···Br с участием метильной группы ацетила). При одноэлектронном окислении происходит согласованный отрыв протона от метильной группы ацетила, и к этому карбкатионному центру немедленно присоединяется бромид-анион. Образовавшийся 2-бром-N,N-диметилацетамид 2 окисляется с большим трудом, нежели исходный ДМА, и в мягких условиях может быть зафиксирован в реакционной массе или даже выделен в свободном виде. Образующийся бромистый водород дает с избытком брома и ДМА дибромбромат 1.

При изначально высоком содержании воды преимущественно образуется комплекс ДМА–вода (например, VII или VIII), и последующее присоединение брома возможно только по атому азота с образованием дополнительной водородной связи C–H···Br с участием N-метильной группы. При последующем переносе электрона протон отрывается уже от этой N-метильной группы, и образующийся карбокатион атакуется молекулой воды, как наиболее нуклеофильной частицей в этой среде. Продукты такого присоединения неустойчивы в окислительной среде, и окисляются далее вплоть до деметилирования/выделения углекислого газа и образования НМА. В целом, цепочка стадий согласованного переноса электрона/отрыва протона обеспечивают выделение энергии [85] и самопроизвольное протекание реакции брома с ДМА.

ВЫВОДЫ

Расчет в приближении wB97X/dgdzvp адекватно воспроизводит структуру и термодинамические свойства исходных реагентов и продуктов реакции N,N-диметилацетамида и брома в различных условиях (в отсутствие и в присутствии воды). Для свободных молекул амидов ДМА и 2-бром-N,N-диметилацетамид 2 в их низкоэнергетических конформациях стабилизирующее воздействие оказывают нековалентные контакты C–H···O, C–H···C–H, C–H···H–C (тогда как в литературе есть указания на стерическое отталкивание метильных групп [31]). Для молекулярных комплексов ДМА с бромом выявлены связывающие нековалентные взаимодействия атомов азота или кислорода молекулы амида с молекулой брома; для комплексов с водой предпочтительной является координация по кислороду карбонильной группы. Две изомерные формы комплексов (E и Z) энергетически предпочтительны для О-комплексов. Для ряда структур выявлены дополнительные связывающие взаимодействия типа C–H···Br и C–H···O с участием атомов водорода метильных групп молекулы амида и атомов брома или воды. Перенос заряда в комплексах ДМА–Br₂ невелик (<0.05e), однако незначительные изменения в распределении электронной плотности (деформационная плотность) затрагивают всю молекулу брома и почти всю молекулу амида. Поляризация молекулы брома при комплексообразовании превышает перенос заряда для всех комплексов. Локализация электронов с низкой кинетической энергией (электронных пар) в бассейнах азота и кислорода молекулы ДМА соответствует ожидаемой для sp²-гибридных атомов: процедуры ELF и LOL выявляют два моносинаптических бассейна у атома кислорода, и один – у атома азота. Эта картина мало меняется при комплексообразовании ДМА с бромом или водой; протонирование молекулы амида вызывает более глубокую перестройку электронной плотности. Связывание в катионах II [(НМА)₂H⁺] и III [(ДМА)₂H⁺] обеспечивается прочной несимметричной O···H···O связью с очень высокой электронной плотностью в критических точках связывания, приближающейся по своим характеристикам к ординарной ковалентной связи. Для этих катионов впервые выявлены дополнительные связывающие взаимодействия вида C–H···O с участием метильных групп и атомов кислорода ацетильной группы каждого лиганда. Связывание в катионе ДМА H⁺ I надо рассматривать как ковалентную связь О–Н, как следует из анализа ELF, LOL и характеристик электронной плотности в критических точках связывания. При формально одинаковом заряде катионов, молекулярный электростатический потенциал распределен в разной степени неравномерно (примерно в последовательности I > II > III ). В наименьшей степени эта неравномерность выражена в катионе III; возможно, по этой причине полибромидные соли с этим катионом наиболее устойчивы. Во всех молекулах протонированных амидов отсутствуют моносинаптические (в смысле ELF и LOL) бассейны азота, все электроны внешней оболочки вовлечены в образование ковалентных связей.

Физико-химические свойства дибромбромата бис(N,N-диметилацетамид)водорода 1 в целом коррелируют с результатами расчета электронного строения катиона III (и ранее проведенного расчета аниона [Br–Br–Br]^–). Высокая степень делокализации заряда и МЭП в катионе III обеспечивает возможность сосуществования с анионом [Br–Br–Br], чувствительным к возмущающему действию электростатического заряда катиона. Легкоплавкое солеобразное соединение – дибромбромат бис(N,N-диметилацетамид)водорода 1 – представляет собой ионную жидкость (т. пл. < 100°C), хорошо проводит электрический ток, вместе с тем перегоняется без разложения в невысоком вакууме. Протон центрального фрагмента катиона III быстро обменивается со средой даже в неполярных средах. Устойчивость аниона [Br–Br–Br]^– к диссоциации в растворе обеспечивает проявление отличной от брома реакционной способности в реакциях бромирования [45], что позволяет селективно бромировать такие капризные объекты, как метилкетоны [86], эпоксиды [87] и антрациклины [88].

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Растворители для физико-химических измерений (метанол, ацетонитрил, хлороформ) очищали от восстанавливающих примесей, как описано ранее [51, 89]. Другие коммерчески доступные органические растворители использовали в синтезе без дополнительной очистки. Воду для финальных операций дважды перегоняли, ее характеристики приведены в работе [90]. Бром фильтровали от механических примесей и перегоняли, отбирая среднюю фракцию с т. кип. 56–59°C. Диметилацетамид очищали, как диметилформамид в работе [52], для экспериментов в «сухих» условиях перегоняли непосредственно перед проведением опыта, отбирая среднюю фракцию в пределах 0.5°C. Углекислый газ, выделяющийся в ходе реакции, собирали над слоем воды.

Рутинные спектры 1H записаны на спектрометре Bruker Avance II (400 МГц) с использованием стандартного набора параметров при 24°C. Внутренний стандарт – тетраметилсилан (для растворов в CDCl₃); внешний стандарт – тетраметилсилан в (CD₃)₂C=O (для растворов в CHCl₃). УФ спектры записаны на спектрометре Specord M40. ИК спектры записаны для образцов в тонкой пленке между пластинками бромида калия. Измерения электропроводности проведены, как описано в работе [51], в двухэлектродной ячейке с гладкими (неплатинированными) электродами, калиброванной по раствору хлорида калия. Определения методом высокоэффективной жидкостной хроматографии (ВЭЖХ) и газожидкостной хроматографии (ГЖХ) проведены, как описано в работе [52]. Содержание бромистого водорода и активного брома определяли методом иодометрического титрования.

Синтез дибромбромата бис(N,N-диметилацетамид)водорода 1 описан в работах [43, 89]; простой и эффективный способ получения приведен в работе [86]. Для целей физико-химического исследования образец перекристаллизовывали из метанола, свободного от восстанавливающих примесей, и сушили при пониженном давлении (<0.1 мм рт. ст.) без нагревания. Поглощение в УФ спектре (λ ≈ 270 нм) типично для солей с анионом [Br–Br–Br]^–, положение максимума и зависимости оптической плотности от концентрации для различных растворителей приведены в работе [89]. Во всей доступной ИК области (400–3300 см⁻¹) вещество поглощает очень сильно, без резко выраженных экстремумов, за исключением двух широких полос при 1600 и 1625 см⁻¹. Спектры ЯМР ¹H и ¹³C приведены в работе [43], спектры ЯМР ¹⁵N и ¹⁷O – в работе [49].

Взаимодействие N,N-диметилацетамида с бромом при комнатной температуре. К 5.0 мл N,N-диметилацетамида (4.69 г, 0.054 моль) приливали по каплям 3 мл брома (9.3 г, 0.058 моль) при перемешивании и охлаждении на водяной бане (20–25°C) в течение 1 ч. Из полученной реакционной массы отгоняли летучие компоненты в вакууме водоструйного насоса, остаток перегоняли в вакууме (т. кип. 90–102°C, 0.05 мм рт. ст.). Отгон – красная быстро затвердевающая масса (4.60 г, 0.011 моль), выход 41% в расчете на исходный ДМА. После перекристаллизации из этанола (10 мл) получили красно-оранжевые кристаллы, т. пл. 89–92°C. Спектр ЯМР ¹H (CDCl₃), δ, м. д.: 16.1 с (1H), 3.38 с (6H), 3.27 с (6H), 2.55 с (6H). Содержание активного брома (38.0%) и HBr (18.8%) близко к соответствующим величинам для дибромбромата бис(N,N-диметилацетамид)водорода 1 (38.51 и 19.50% соответственно). В азотной ловушке при перегонке собирается непрореагировавший ДМА, загрязненный бромом; кубовый остаток содержит примеси N-метилацетамида (по данным ГЖХ и ЯМР).

Дибромбромат бис(N-метилацетамид)водорода (3). К 4.70 мл (0.032 моль) водного 40%-ного раствора HBr прибавляли 1.60 мл (0.031 моль) Br₂, после остывания приливали 4.60 мл (4.40 г, 0.060 моль) N-метилацетамида. Летучие компоненты отгоняли в вакууме водоструйного насоса. В кубе остается красная, быстро затвердевающая жидкость (11.1 г), т. пл. 131–137°C. Содержание Br₂ (41.0%) и HBr (19.9%), по результатам иодометрического титрования, соответствует дибромбромату бис(N-метилацетамид)водорода 3. Спектр ЯМР ¹H (CDCl₃), δ, м. д.: 17.0 с (1H), 10.1 уш. с (2H), 2.90 д (6H, ³J 4.0 Гц), 2.40 с (6H). При перекристаллизации из метанола теряет бром, превращаясь в бромид бис(N-метилацетамид)водорода. Иодометрически определенное содержание HBr – 35.12% (расчетное 35.23%). Синтез и другие свойства бромида бис(N-метилацетамид)водорода подробно описаны в работе [43], кристаллическая и молекулярная структура – в работе [47].

Взаимодействие N-метилацетамида с бромом. К нагретому до 100°C N-метилацетамиду (4.6 мл, 4.40 г, 0.06 моль) приливали по каплям бром (3.0 мл, 9.3 г, 0.058 моль) в течение 10 мин, собирая выделившийся газ (22 мл) над поверхностью воды. Температура смеси при этом снижается; в дальнейшем ее поддерживали внешним нагреванием в пределах 95–105°C. Реакционную массу нагревали в течение 1 ч, при этом выделилось еще 11 мл газа (всего 33 мл, 0.0015 моль). Из реакционной массы (13.5 г) отгоняли летучие компоненты в вакууме водоструйного насоса, затем в вакууме масляного насоса с азотной ловушкой. По данным ГЖХ, в ловушке собирается N-метилацетамид, загрязненный бромом. Спектр ЯМР (неразбавленная жидкость), δ, м. д.: 7.85 уш. с (1H), 2.25 д (3H, ³J 4.0 Гц), 1.48 с (3H). Кубовый остаток – твердое темно-красное твердое вещество; содержание активного брома (41.4%) и HBr (20.1%) и спектр ЯМР ¹H соответствуют дибромбромату бис(N-метилацетамид)водорода 3, выход 22% (5.1 г) в расчете на исходный N-метилацетамид. После перекристаллизации из метанола получили желтые кристаллы, т. пл.127–130°C; после повторной кристаллизации получили бесцветные кристаллы с т. пл. 129–132°C. Спектр ЯМР ¹H и содержание HBr соответствуют бромиду бис(N-метилацетамид)водорода 4 [53]. Взаимодействие N-метилацетамида с бромом в присутствии воды подробно описано в работе [43].

Гидробромид N,N-диметилацетамида (5). Из смеси N,N-диметилацетамида (10.0 мл, 9.37 г, 0.1076 моль) и водного раствора HBr (7.95 мл, 0.0541 моль) отгоняли воду. Кубовый остаток – желтое масло, медленно и неполностью кристаллизующееся при охлаждении (13.3 г). Продукт хорошо растворяется в воде, спирте, хлороформе. При переосаждении из хлороформа гексаном масса резко уменьшается. После повторного переосаждения получили белое твердое вещество, т. пл. 170°C (возг.) (т. пл. 167–168°C [57]). Спектр ЯМР ¹H (CDCl₃), δ, м. д.: 13.1 с (1H), 3.57 с (3H), 3.48 с (3H), 2.82 с (3H).

Теоретические расчеты выполнены с использованием пакета ORCA 5.0.3 [91] в рамках теории функционала плотности (DFT). Для полной оптимизации геометрии без ограничений по симметрии использовали сочетание полноэлектронного валентно-расщепленного базиса DGauss-DZVP с добавлением поляризационных функций [92] и гибридного функционала ωB97X-V [93] с разделением по диапазонам и поправкой на дисперсию VV10 [94]. Для всех оптимизированных структур на том же уровне рассчитаны частоты гармонических колебаний в целях подтверждения истинности минимумов потенциальной энергии (отрицательных значений не обнаружено) и определения термических поправок к энтальпии и энергии Гиббса при 298 K и 1 атм. Термохимические характеристики комплексообразования вычисляли как разницу соответствующих энергий комплекса и суммы энергий несвязанных мономеров в их равновесных геометриях. Параметр молекулярной планарности mpp для атомов выборки рассчитан по [95] как корень квадратный из суммы квадратов расстояний атомов выборки до средней по выборке плоскости, деленной на число атомов выборки. Для расчета МЭП и анализа электронной плотности (RDG, ELF, LOL) в рамках квантовой теории атомов в молекулах (QTAIM) использовали пакет Multiwfn v.3.8 [96, 97], для визуализации результатов – пакет VMD [98] и Mercury [99].

ФИНАНСОВАЯ ПОДДЕРЖКА

Работа выполнена при поддержке Министерства науки и высшего образования Российской Федерации (грант FRES 2023-0001).

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют об отсутствии конфликта интересов.

About the authors

O. M. Zarechnaya

Email: v_mikhailov@yahoo.com
Russian Federation, Donetsk, 283048

V. A. Mikhailov

Author for correspondence.
Email: v_mikhailov@yahoo.com
ORCID iD: 0000-0002-4184-1805
Russian Federation, Donetsk, 283048
