Интегральные интенсивности основных полос поглощения С2HD в области 6530–6627 см^–11

ВВЕДЕНИЕ

Широкое использование диодных лазеров диапазона 1530–1565 нм в системах телекоммуникаций с уплотнением каналов ставит задачу поиска стандартов частоты. Наиболее точным подходом для решения этой задачи является использование молекулярных спектральных линий. Среди молекул, имеющих интенсивные спектральные линии указанного диапазона, во многих случаях предпочтительно использование ацетилена и его изотопических разновидностей как стандартов калибровки.

В работе [1] были измерены частоты линий C₂H₂ с относительной точностью 10^–9. Позже в [2] частоты линий той же полосы с использованием спектроскопии насыщения поглощения были измерены с точностью до 3–10 кГц. Эти измерения способствовали превращению спектра ацетилена C₂H₂ в области 1.5 мкм в стандарт частоты. Использование изотопических разновидностей ацетилена ¹³C₂H₂ и C₂HD, которые тоже имеют интенсивные линии около 1.5 мкм, расширяет набор доступных в качестве стандарта частот.

Исследованию спектра молекулы ¹²C₂HD посвящено значительное число работ [3–8]. Исследование спектров высокого разрешения позволило достаточно подробно охарактеризовать фундаментальные полосы и некоторые полосы обертонов. Однако в этих работах не измерялись интенсивности спектральных линий. Имеется только две работы, посвященные измерению интегральных интенсивностей в спектрах низкого разрешения [9, 10]. В качестве примера прикладной значимости стоит отметить, что отсутствие подробной информации по интенсивностям линий в спектре высокого разрешения ¹²C₂HD не позволило из астрофизических наблюдений определить содержание этих молекул в атмосфере Титана [11]. Измерению абсолютных интенсивностей фундаментальных полос в спектрах высокого разрешения посвящена работа [12].

В области первого обертона C-H-колебаний находятся две перекрывающиеся колебательные полосы сравнимой интенсивности. Это первый обертон валентного C-H-колебания (2,0,0,0,0) (обозначения различных колебаний приведены в [13]). Вторая полоса (1,0,1,0,1) – составной тон, включающий валентное C-H-колебание, валентное C–C- и деформационное колебания.

В данной работе с помощью перестраиваемых диодных лазеров был измерен спектр С₂HD и определены интегральные интенсивности отдельных вращательных линий P- и R-ветвей. Для полосы составного тона обнаружена необычная зависимость интенсивностей вращательных линий от квантового числа J – интенсивности вращательных линий резко слабеют при J < 5. Дано качественное объяснение наблюдаемого явления.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Эксперименты были проведены со смесью изотопного ацетилена, полученного путем реакции карбида кальция с водой. При синтезе была использована смесь H₂O : D₂O = 1 : 4. В результате изотопного обмена, легкий изотоп водорода оказался преимущественно в форме C₂HD. Изотопный состав смеси в соответствии с результатами масс-спектрометрического анализа составил 4.7% C₂H₂, 33.9% C₂HD и 61.4% C₂D₂.

Измерения были проделаны с помощью трех различных DFB диодных лазеров. Использовались лазер SBF-C53S2 (диапазон перестройки 6530–6560 см^–1), лазер SBF-C51S2 (диапазон перестройки 6610–6640 см^–1) компании Shengshi Optical Tech [14] и лазер BGEL-1517 (диапазон перестройки 6571–6606 см^–1) компании Hebei Youze Electronic. С помощью этих трех лазеров удалось почти полностью перекрыть P- и R-ветви обеих колебательных полос. Оптическая схема экспериментальной установки изображена на рис. 1. Излучение лазера поступало в измерительную кювету, пройдя через кварцевую светоделительную пластину BS. После отражения от зеркала М1 лазерный луч еще раз проходил через кювету и, отразившись от пластины BS, попадал на детектор D1. Часть лазерного луча, отраженная от BS, направлялась на интерферометр Фабри–Перо и детектор D2. В качестве детекторов использовались фотодиоды InGaAS. Сигналы с фотодиодов после предварительного усиления регистрировались цифровым осциллографом с разрешением АЦП 12 бит. Использовался интерферометр ИТ-51-30 с расстоянием между зеркалами 30 мм ± 1 мкм.

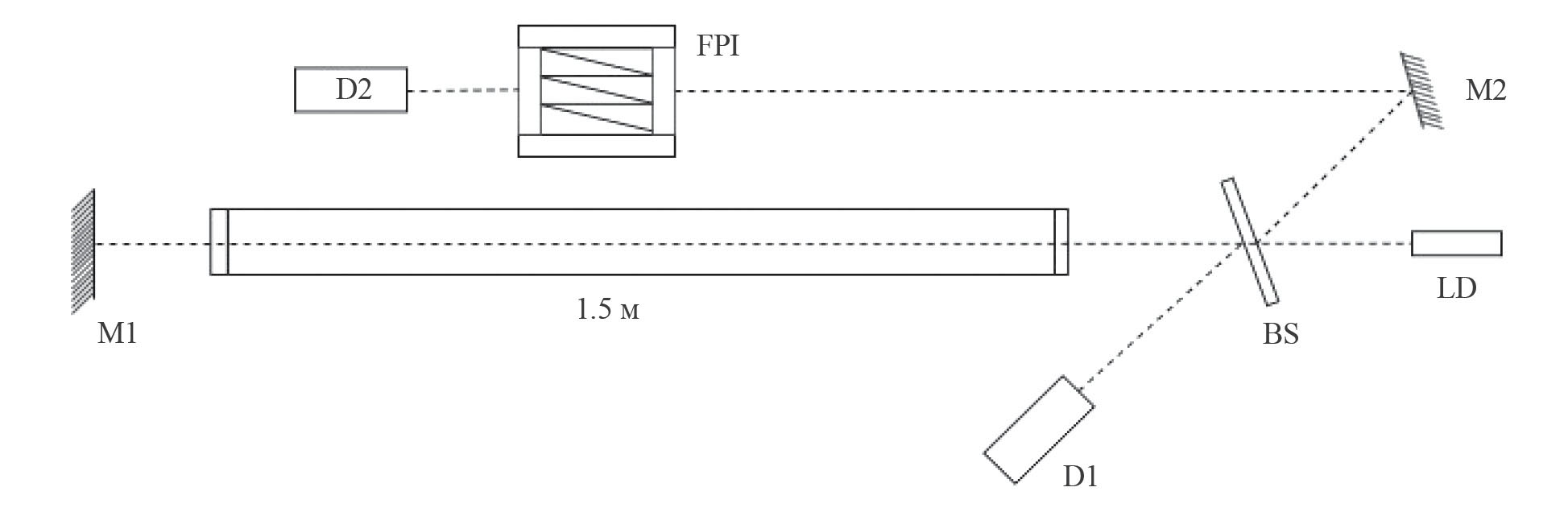

Рис. 1. Схема экспериментальной установки: LD – лазерный диод, D1 и D2 – детекторы, BS – кварцевая пластина, FPI – интерферометр Фабри–Перо, М1 и М2 – зеркала



Спектр снимали отдельными участками шириной 10–15 см^–1. Сканирование каждого участка занимало 100 с. Во время сканирования одновременно регистрировались интенсивности лазерных лучей, прошедших образец и интерферометр Фабри–Перо. Для определения нулевой линии сразу после записи участка спектра производилось сканирование пустой кюветы. Пример записи участка спектра приведен на рис. 2.

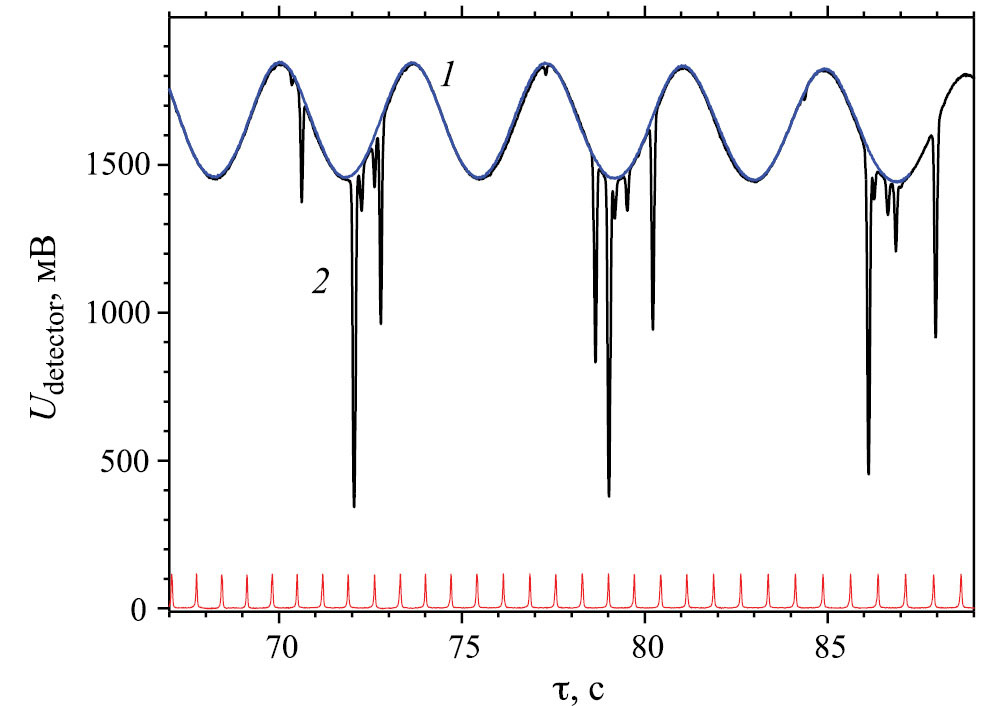

Рис. 2. Пример записи сигналов сканирования участка спектра. Синяя кривая (1) – результат сканирования пустой кюветы, черная (2) – образец при давлении 3 Торр. Волнообразный график базовой линии связан с интерференцией на окнах кюветы. Внизу красным изображены частотные метки интерферометра Фабри–Перо



Результатом сканирования являются две функции от времени – I(t) и Marks(t). Переход от шкалы времени к шкале частот производился следующим образом: из функции Marks(t) программа обработки определяла последовательность моментов времени t_i, отвечающих максимумам пропускания интерферометра. Соответствующая этим моментам времени частота (см^–1)

${\nu }_i=С+0.166667i$,

где 0.166667±6×10^–6 см^–1 – постоянная интерферометра, С – константа.

По полученной таблице (ν_i, t_i) с помощью сплайн-интерполяции строилась непрерывная функция ν= Spline(t). Эта функция позволяла перейти от функции времени I(t) к функции частоты I(ν).

Такая же процедура производилась для пустой кюветы, в результате чего получалась функция I₀(ν). Логарифм отношения этих функций определял оптическую плотность. Результат для небольшого участка спектра изображен на рис. 3. Константа С, которая определяет сдвиг спектра как целого, определялась по известной частоте линий молекулы ацетилена C₂H₂, которая присутствовала в виде примеси. Точность такой привязки по частоте определялась точностью определения максимумов сигнала интерферометра t_i. В итоге, погрешность привязки по частоте не превышала 0.002 см^–1, что на порядок меньше ширины наблюдаемых линий.

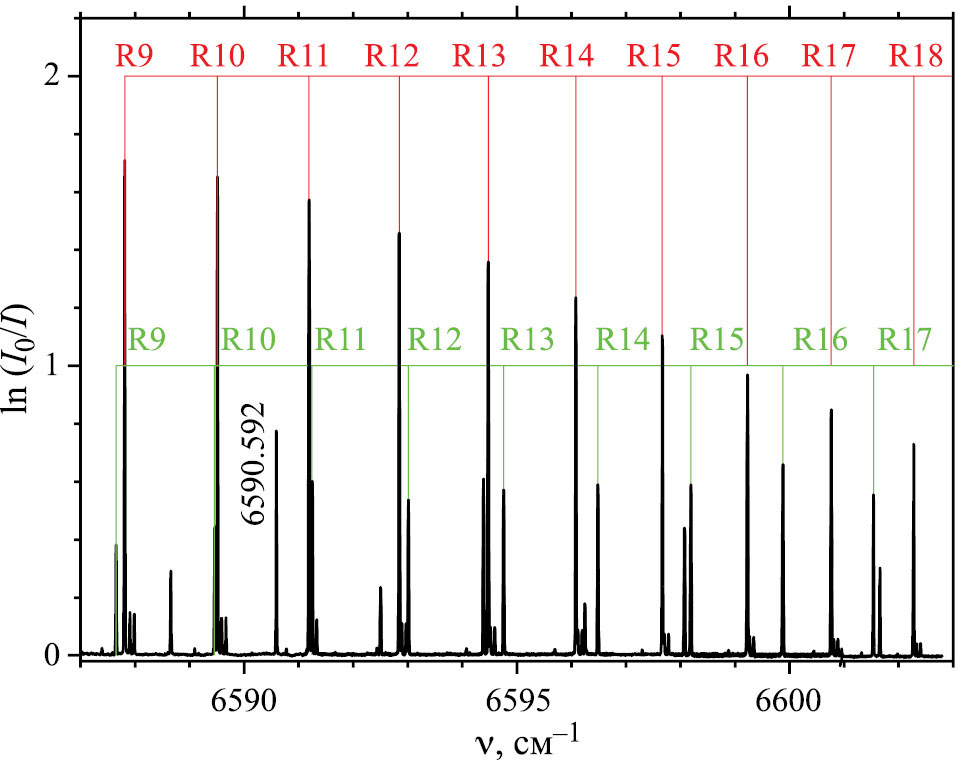

Рис. 3. Участок спектра C₂HD вместе с отнесением линий вращательной структуры. Сверху красное – отнесение линий полосы обертона (2,0,0,0,0), ниже зеленое – отнесение линий составного тона (1,0,1,0,1). Числом 6590.592 отмечена линия C₂H₂, которая использовалась для калибровки спектра



ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Для определения параметров спектральных линий контур аппроксимировался функцией Фойгта (рис. 4).



Рис. 4. Контур линии R(15) полосы (2,0,0,0,0). Результаты подгонки функцией Фойгта: ν₀ = 6597.667 см^–1, w_Gauss = 0,0162 см^–1, w_Loretz = 0.0007 см^–1 (фиксирована), A = 0.0187 см^–1. Слабая линия на 6597.7 см^–1 принадлежит горячей полосе C₂HD



При аппроксимации использовался фиксированный вклад столкновительного уширения, равный 0.0007 см^–1 при давлении 3 Торр и 0.0014 см^–1 при давлении 6 Торр. Варьировались оставшиеся параметры – центр линии, Гауссова ширина и интенсивность. Поскольку измерения проделаны при низком давлении, форма контура была очень близка к Гауссовой функции. Использование функции Фойгта взамен Гауссовой позволило учесть поправку порядка 2–3% в интенсивности, возникающую из крыльев линии.

Интегральная интенсивность линии S (см) определили из полученного подгонкой параметра A (см^–1) с помощью соотношения:

$A=\int \ln \left(\frac{I_0\left(\nu \right)}{I\left(\nu \right)}\right)d\nu =SnL$,

где n – концентрация молекул, L – длина оптического пути.

Частоты линий C₂HD, которые были определены с использованием референсных линий ацетилена C₂H₂, совпали с данными в работе [15]. Результаты представлены в таблице 1.



Таблица 1. Результаты вычислений интегральных интенсивностей

P-ветвь			R-ветвь			R-ветвь (продолжение)
	Полоса (2,0,0,0,0)	Полоса (1,0,1,0,1)		Полоса (2,0,0,0,0)	Полоса (1,0,1,0,1)		Полоса (2,0,0,0,0)	Полоса (1,0,1,0,1)
	S ×1021 см	S ×1021 см		S ×1021 см	S ×1022 см		S ×1021 см	S ×1022 см
P3	2.51	–	R1	1.10	–	R19	1.04	–
P4	2.66	0.112	R2	1.66	0.535	R20	0.916	–
P5	3.15	0.218	R3	2.05	1.03	R21	–	–
P6	3.44	0.346	R4	2.49	2.20	R22	–	6.54
P7	3.66	0.469	R5	2.79	2.98	R23	–	5.02
P8	3.82	0.547	R6	2.86	4.16	R24	0.428	4.05
P9	3.74	0.714	R7	2.86	5.42	R25	0.335	3.56
P10	3.70	0.837	R8	2.93	6.40	R26	0.268	3.03
P11	3.51	0.936	R9	3.13	8.25	R27	0.196	2.41
P12	3.38	1.13	R10	2.94	10.10	R28	0.143	1.90
P13	3.01	1.11	R11	2.71	9.66	R29	0.111	1.51
P14	2.70	1.13	R12	2.70	10.20	R30	0.0796	1.19
P15	2.46	1.15	R13	2.41	10.40	R31	0.0672	0.93
P16	2.27	1.18	R14	1.97	10.30	R32	0.0388	0.741
P17	1.90	1.14	R15	1.90	10.40	R33	0.0294	0.592
			R16	1.69	9.81	R34	0.0269	–
			R17	1.53	9.00	R35	0.0114	–
			R18	1.31	8.73	R36	0.0114	–

Обозначения: S – интегральная интенсивность.



Стоит отметить, что распределение интенсивностей по вращательным линиям в полосе первого обертона (2,0,0,0,0) имеет стандартный вид, в то время как распределение интенсивностей в полосе составного тона (1,0,1,0,1) сильно отличается от обычного представления. При J < 10 интенсивности линий составного тона быстро убывают как в P-, так и R-ветвях, а при J < 3 линии практически исчезают.

Качественное объяснение этого явления следующее. Вращательные состояния для колебаний (2,0,0,0,0) и (1,0,1,0,1) смешиваются внутримолекулярным взаимодействием, интенсивность вращательных линий обертона (2,0,0,0,0) перекачивается в спектр составного тона (1,0,1,0,1), аналогично тому, как это происходит в случае резонанса Ферми. В результате, интенсивность составного тона при J > 10 становится сравнимой с интенсивностью обертона. В отличие от резонанса Ферми, в представленном случае внутримолекулярное взаимодействие имеет зависимость от J. Состояния (2,0,0,0,0) и (1,0,1,0,1) имеют разную симметрию, их связывает кориолисово взаимодействие. При малых J кориолисово взаимодействие становится малым, соответственно перекачка интенсивности от обертона составному тону прекращается.

Отношение интенсивностей отдельных линий составного тона (1,0,1,0,1) и обертона (2,0,0,0,0) несет прямую информацию о характере внутримолекулярного взаимодействия. Действительно, для каждого вращательного числа J

${\Psi }_J=a_J{\Psi }_{1,J}+b_J{\Psi }_{2,J}$,

где коэффициенты a_J и b_J описывают вклад состояний (2,0,0,0,0) и (1,0,1,0,1) в смешанное состояние. Если считать, что дипольный момент перехода для смешанного тона (1,0,1,0,1) намного меньше дипольного момента обертона (2,0,0,0,0), то отношение приведенных на рис. 5 интенсивностей пропорционально (b_J/a_J)². Например, для J ≈ 25, когда это отношение становится равным 1, смешанное состояние имеет одинаковые вклады Ψ_1,J и Ψ_2,J. Можно полагать, что и в P-ветви при J ≈ 25 интенсивности линий обеих полос должны сравняться друг с другом.

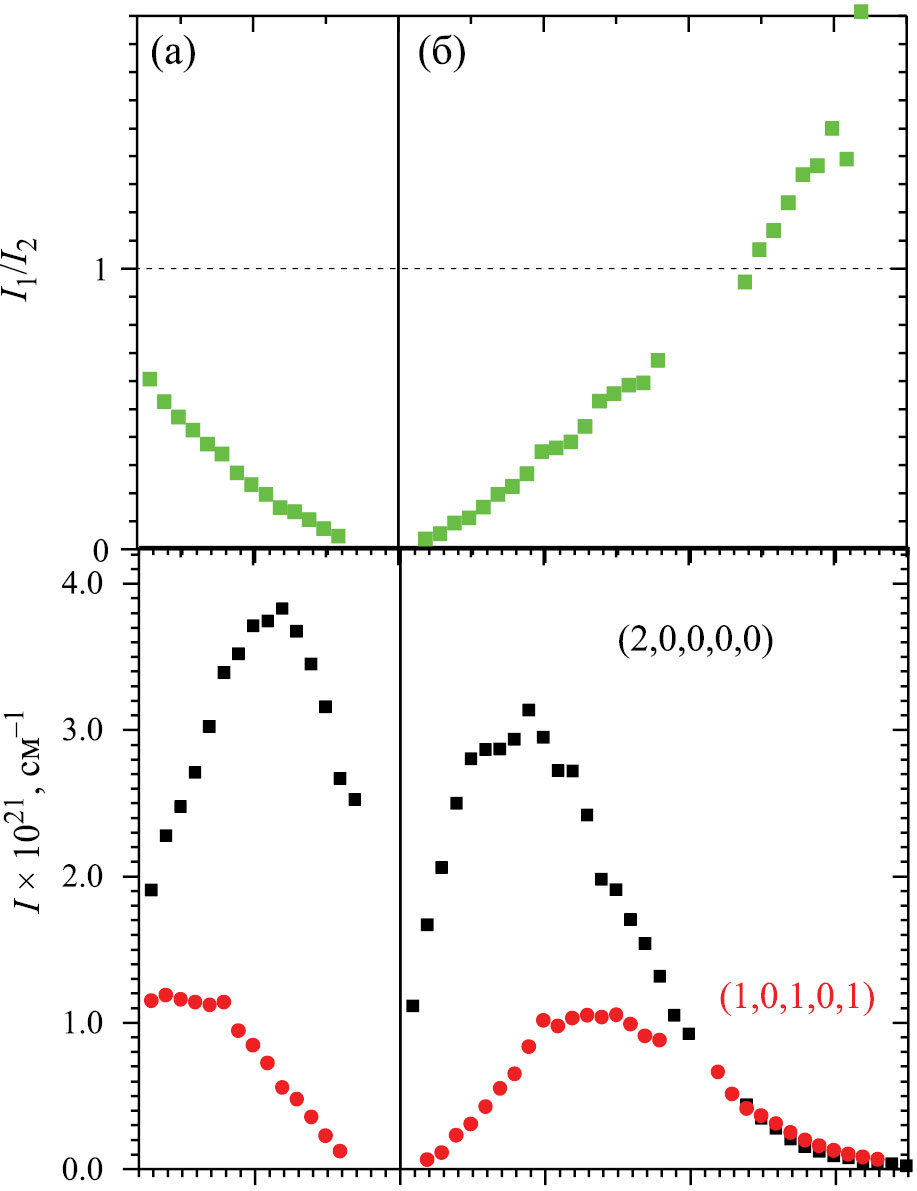

Рис. 5. Зависимости интенсивностей от J в P- и R-ветвях



Работа была выполнена при спонсировании РНФ, номер гранта 19-73-20060.
