Квантово-химическое моделирование реакций каталитического превращения алканов

Толық мәтін

ВВЕДЕНИЕ

Алюмосиликатные катализаторы широко применяются в различных промышленных процессах в нефтехимии и нефтепереработке. Для получения разветвленных алканов, которые используются в качестве октаноповышающих добавок к моторным топливам, используются процессы каталитического крекинга и алкилирования на алюмосиликатных катализаторах. Для снижения температуры застывания масел и дизельного топлива в нефтехимической промышленности используются процессы каталитической депарафинизации с применением цеолитных катализаторов. Особый интерес представляет то, что структурные особенности алюмосиликатных катализаторов позволяют модифицировать их с целью получения продуктов с прогнозируемыми свойствами [1–4].

Следует также отметить, что многообразие структур и свойств алюмосиликатных катализаторов, обусловливающих различия механизмов химических реакций, протекающих при их использовании, осложняют интерпретацию результатов экспериментальных данных. При этом вопросы «причина – следствие» трактуются интуитивно, что приводит порою к противоречивым выводам.

Цель данной работы – анализ реакции изомеризации н-гексана на катализаторе ZSM-5 с применением методов квантовой химии.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

В качестве экспериментальных данных использованы результаты работы [4] по исследованию скорости реакций гидрокрекинга изомеров гексана на катализаторе ZSM-5 в зависимости от их топологического параметра – степени разветвленности. Примечательно, что авторами с «осторожным оптимизмом» делается вывод о том, что такая зависимость свидетельствует о роли размеров пор в структуре катализатора. В данной работе предпринята попытка провести анализ закономерности превращения изомеров гексана с позиции электронного строения алюмосиликатных катализаторов.

Для решения поставленной задачи применили пакет квантово-химических программ [5] c использованием методов теории функционала плотности DFT b3lyp в базисах 6-31g(d), 6-31g(d,p), 6-311g(d,p). Расчеты молекул и кластеров катализаторов проводили с оптимизацией всех геометрических параметров с подтверждением стационарности найденного минимума энергии отсутствием мнимых частот в колебательном спектре. Электронная структура комплексов (молекула алкана + кластер катализатора) исследовалась в приближении «супермолекулы».

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Квантово-химический расчет энергии взаимодействия гексана с поверхностью катализатора ZSM-5 проводился в кластерном приближении. Рассматривались адсорбция и хемосорбция изомеров гексана на поверхности катализатора по значению локального минимума энергии в модели «супермолекулы». Следует отметить, что физическая адсорбция, как и конденсация, не требуют энергии активации. Однако в таких узкопористых адсорбентах, как цеолиты, может наблюдаться медленное поглощение, скорость которого лимитируется не самим процессом адсорбции, а скоростью диффузии паров в узких порах [6]. При локальном взаимодействии молекулы с активным центром катализатора происходит хемосорбция, что позволяет в кластерном приближении достаточно успешно моделировать факторы, влияющие на активность катализатора, и прогнозировать направления его модификации [7]. Кластерное приближение имеет свои недостатки, одним из которых является вопрос замыкания граничных «висячих валентностей» на поверхности катализатора [8, 9]. Однако многие задачи в рамках кластерного приближения можно успешно решить, определив положение и характер активных центров поверхности по минимуму электронной энергии при фиксированном соотношении Si/Al с соблюдением правила Левенштейна.

Электронные структуры содалитовой ячейки Т24 алюмосиликатов Si₂₄O₆₀H₂₄ и Si₂₂Al₂O₆₀H₂₄ расчитаны полуэмпирическим методом РМ6 (рис. 1). Из результатов расчета видно, что наличие двух атомов алюминия в структуре Si₂₂Al₂O₆₀H₂₄ существенно влияет на энергию верхней занятой E_n- и нижней вакантной E_n+1 -орбиталей, на величину малликеновского заряда на атомах кремния Q₍-o-_Si-o-₎, мостиковых атомах кислорода Q₍-_Si-O-Si-₎ и атомах кислорода гидроксильных групп Q₍-_Si-O-H). При этом в их ИК-спектрах в положениях частот колебаний различной природы наблюдаются соответствующие изменения (рис. 1, а и б). Естественно, что при таком разнообразии в природе поверхностных атомов алюмосиликатных катализаторов реакции превращения алканов в их присутствии могут идти по разным механизмам, включающим радикальный, анион-радикальный, катион-радикальный, карбокатионный и карбоанионный.

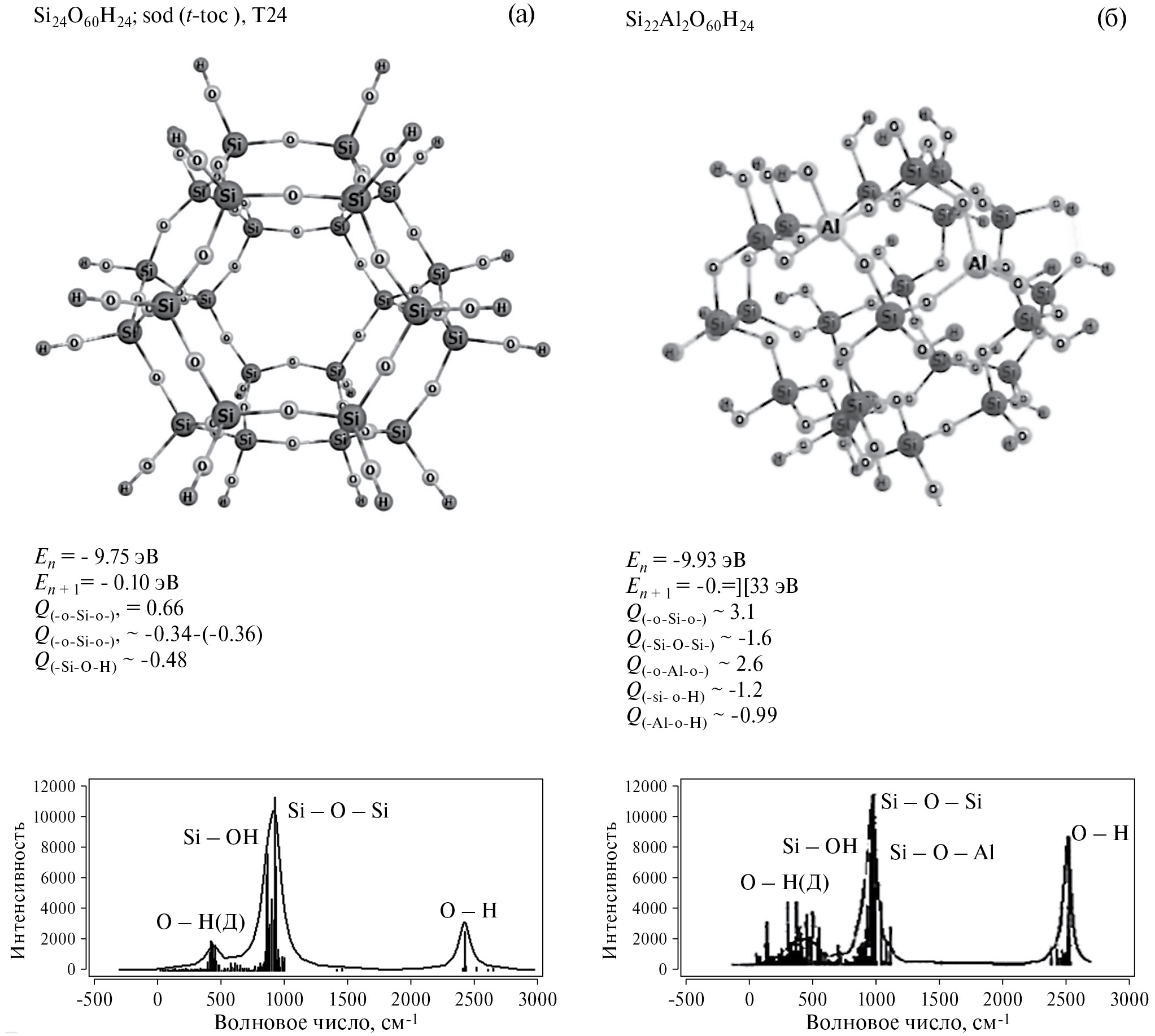

Рис. 1. Результаты расчета электронной структуры кластеров Si₂₄O₆₀H₂₄ (а) и Si₂₂Al₂O₆₀H₂₄ (б)

Радикальный механизм в реакциях термолиза осуществляется в основном при гомолитическом разрыве связей, а другие механизмы могут быть результатом электронно-донорных и электронно-акцепторных взаимодействий. Представляет интерес с применением современных квантово-химических методов выявить роль активных центров алюмосиликатных катализаторов в реакциях превращения алканов, определяемых поверхностными атомами и атомными группами типа Si и Al и соотношением Si/Al, их валентным окружением: мостиковый кислород $-\underset{¨}{\overset{¨}{\mathrm{O}}}-$, протонированный мостиковый кислород $\stackrel{{\mathrm{H}}^{+}}{-\underset{¨}{\overset{¨}{\mathrm{O}}}-}$- и $-\underset{¨}{\overset{¨}{\mathrm{O}}}\mathrm{H}-$- группы в различных положениях.

Рассмотрим роль окружения атомов Si и Al в их тригональном и тетрагональном гибридных состояниях в составе алюмосиликатов в реакциях каталитического превращения алканов. Для дальнейших рассуждений представлены электронные конфигурации валентных оболочек и гибридных состояний атомов Si и Al (табл. 1). При тетраэдрическом окружения атом Al может образовать три ковалентные связи и одну координационную связь за счет приобретенной извне электронной пары: [Al(OH)₄]^- (заряд комплекса q при степени окисления входящих в комплекс атомов q_Al = 3+, q_О = 2- и q_Н = 1+ равен: q = q_Al + 4q_О + 4q_Н = -1).

Таблица 1. Электронные конфигурации валентных оболочек и гибридных состояний атомов Si и Al

Атом	Электронная конфигурация	sp3-Гибридизация	Гибридные орбитали	Структура
Si	[Ne]3S23P2	te1te1te1te1		Si(OH)4
Al	[Ne]3S23P1	te1te1te1te0		[Al(OH)4]-

Энергетическая устойчивость возможных структур окружения атомов Si и Al является одной из основных характеристик каталитических свойств алюмосиликатов. Устойчивость структур можно оценить по величине энергии их атомизации DЕ_ат, определяемой как энергии эндотермических реакций разложения молекул на атомы, находящихся в состоянии их основных электронных термов. При температуре Т = 0 К вычислены значения энергии атомизации DЕ_ат молекул алюмосиликатов по формуле:

$E_{\text{am}}=\sum {\in }_i-E_0$.

Здесь и далее E₀ – электронная энергия атомов с учетом энергии нулевых колебаний; ∈_i – энергия основного терма атома; М – мультиплетность терма.

Из результатов расчета следует, что молекула Si(OH)₄ на 83.4 ккал/моль прочнее, чем ${\left[\text{Al}{\left(\text{OH}\right)}_4\right]}_{q=\mathrm{0,} M=2}$. Согласно реакции ${\left[\text{Al}{\left(\text{OH}\right)}_4\right]}_{q=\mathrm{0,} M=2}$ + е =  ${\left[\text{Al}{\left(\text{OH}\right)}_4\right]}_{q=-\mathrm{1,} M=1}$ анион на ∆Е = -91.6 ккал/моль устойчивее, чем нейтральная молекула. Для сравнения также рассчитана величина DЕ_ат для молекулы Al(OH)₃ (табл. 2).

Таблица 2. Расчет энергии атомизации DЕ_ат молекул Si(OH)₄ и [Al(OH)₄] методом opt freq ub3lyp/6-31g(d,p)

Примечание. М=2S+1 мультиплетность; S – полный спин; 1 а.е. = 627.5095 ккал/моль.

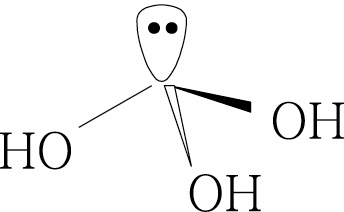

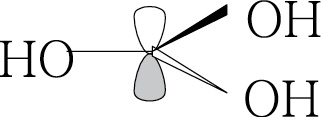

Сравнение малликеновских зарядов на атомах Si и Al в молекулах Si(OH)₄ и $\mathrm{Al}{\left(\text{OH}\right)}_4^{-}$ показывает, что заряд q_Si = +1.056 больше, чем q_Al = +0.797 (табл. 2). Судя по значениям зарядов, атом кремния больше подвержен нуклеофильной атаке, чем атом алюминия. Кислородный атом в случае радикала Alзаряжен более отрицательно (-0.721), чем в Si(OH)₄ (-0.597). Отметим, что в молекуле Al(OH)₃ (плоская структура) атом Al имеет sp², а после принятия электронной пары на свободную 3Р-орбиталь атома Al меняет гибридизацию на sp³ и молекула $\mathrm{Al}{\left(\text{OH}\right)}_3^{-2}$ принимает тетраэдрическую структуру:

q= 0; М=1

,

q= -2; M=1

Структуры молекул Al(OH)₃ и $\mathrm{Al}{\left(\text{OH}\right)}_3^{-2}$ оптимизированы по методу DFT b3lyp/6-311g(d,p) (табл. 3). В молекуле Al(OH)₃ атом Al является кислотным центром типа Льюиса, а в молекуле $\mathrm{Al}{\left(\text{OH}\right)}_3^{-2}$ – основным центром. В молекуле $\mathrm{Al}{\left(\text{OH}\right)}_3^{-2}$ связи Al–O длиннее, чем в Al(OH)₃. Представляют интерес реакции присоединения к Al(OH)₃ гидрид-иона водорода и протона. Оптимизированные структуры показывают, что в первом случае гидрид-ион атакует атом Al, образуя тетраэдрическую структуру, а во втором протон присоединяется к атому кислорода и образуется плоская структура, которая на -135.7 ккал/моль устойчивее. Отсюда следует вывод, что реакция присоединения гидрид-иона водорода к молекуле Al(OH)₃ на DЕ₀ = -196.6 ккал/моль выгоднее, чем присоединение протона.

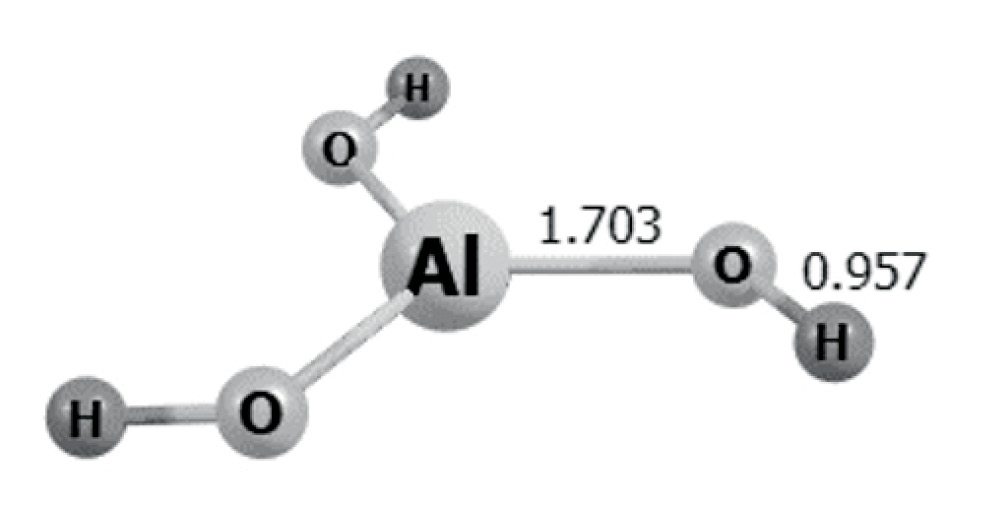

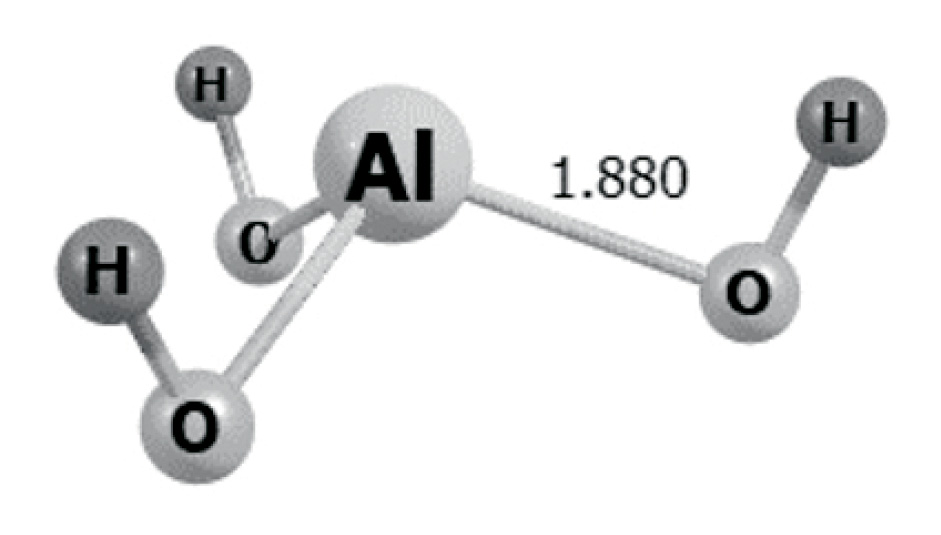

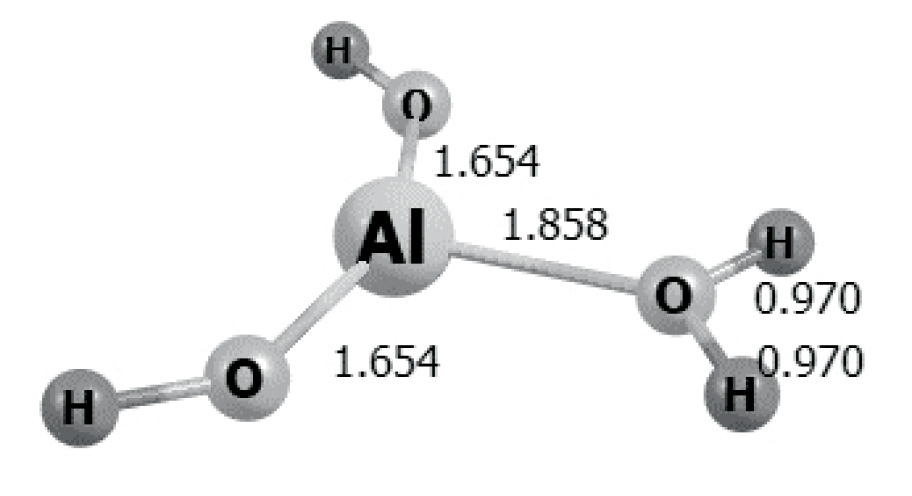

Таблица 3. Оптимизированные структуры молекул Al(OH)₃, $\mathrm{Al}{\left(\text{OH}\right)}_3^{-2}$, Al(OH)₃H^- и Al(OH)₃H⁺

Al(OH)3; q = 0, M= 1	$\mathrm{Al}{\left(\text{OH}\right)}_3^{-2}$; q = -2, M = 1
Е0 = -470.127029 a.e. En = -0.31038 a.e. En+1 = -0.02178 a.e.	Е0 = -469.9287 a.e. En = 0.2376 a.e. En+1 = 0.336 a.e. ∆E=122.7 ккал/моль
Реакция присоединения гидрид-иона водорода Al(OH)3 + H- → Al(OH)3H-	Реакция присоединения протона Al(OH)3 + H+ → Al(OH)3H+
q = -1, M = 1 Е0 = -470.762268 a.e.	q = 1, M = 1 Е0 = -470.439404 a.e.

Реакции превращения н-алканов изучали на примере гидрокрекинга гексана. По результатам экспериментальных данных гидрокрекинга изомеров гексана на катализаторе ZSM-5 отмечено, что важно определить, как селективность процесса превращения зависит от формы углеводорода, и поставлены вопросы [4]:

• почему на некоторых цеолитах гидрокрекинг н-алканов селективен?
• почему некоторые цеолитные катализаторы крекинга активны в реакции депарафинизации, а другие катализаторы – в реакции изомеризации?

Справедливо отмечено, что «точный характер эффектов селективности является предметом некоторых дискуссий».

Для анализа механизма взаимодействия алканов со структурными фрагментами алюмосиликатов Al(OH)_х в качестве модели рассмотрены взаимодействия нейтральной молекулы, катиона и аниона н-гексана с молекулой Al(OH)₃ (табл. 4). Результаты квантово-химических расчетов по методу DFT b3lyp/6-311g(d,p) в модели «супермолекулы» показывают, что энергия адсорбции нейтральной молекулы н-гексана на Al(OH)₃ составляет DE(адсорбции)= -3.1 ккал/моль, а в случае, когда заряд комплекса (н-гексан + Al(OH)₃) равен q = -1, энергия образования комплекса составляет DЕ₀ = 4.2 ккал/моль. Водород, отщепленный от вторичного атома углерода н-гексана, координируется на Al(OH)₃ с образованием [Al(OH)₃, а при отрыве водорода от первичного углеродного атома энергия образования комплекса составляет DE₀ = 8.5 ккал/моль. Следовательно, энергия отрыва водорода от первичного углеродного атома н-гексана на 4.3 ккал/моль больше, чем от вторичного. В случае, когда заряд комплекса составляет q = 1, оторванный от вторичного атома углерода водород координируется на атоме кислорода Al(OH)₃, но при этом электронная плотность комплекса смещается к радикалу С₆Н₁₃^•. Таким образом, в зависимости от заряда комплекса при q = -1 осуществляется механизм с отрывом гидрид-иона от н-гексана с образованием карбокатиона, а при q=1 – отрыв протона с образованием карбоаниона н-гексана.

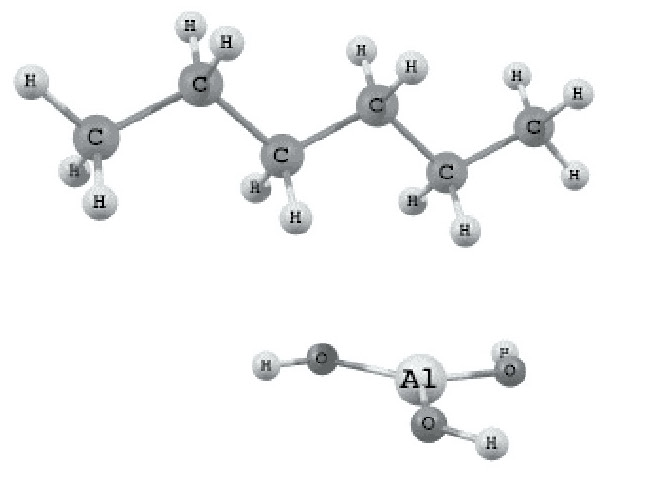

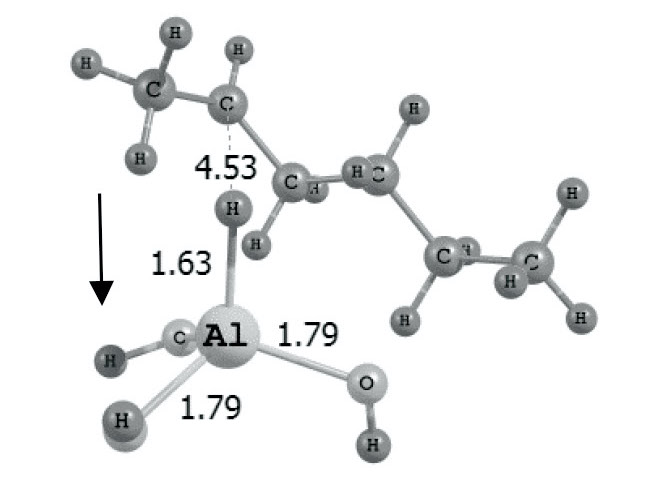

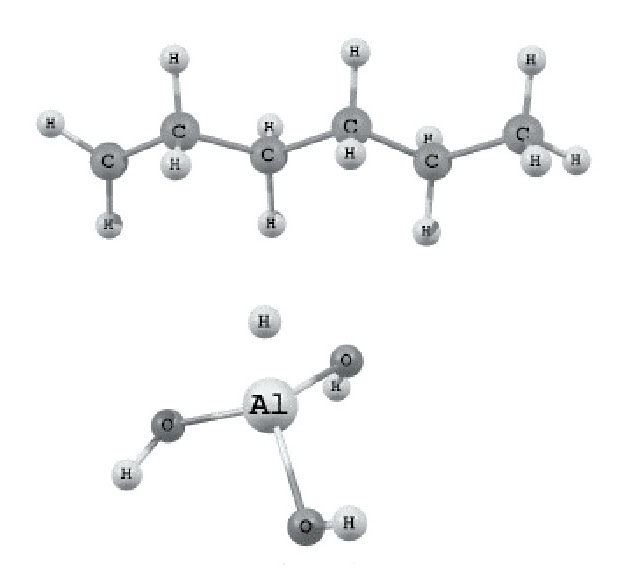

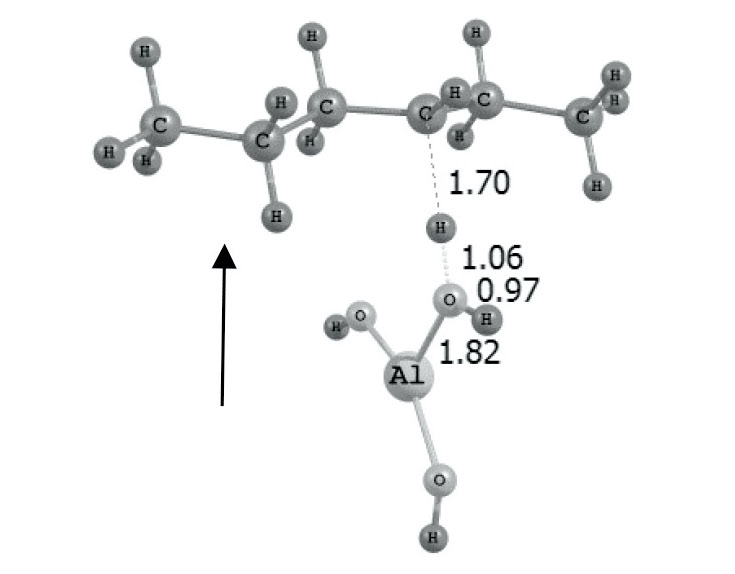

Таблица 4. Результаты квантово-химического расчета взаимодействия анион- и катион-радикалов н-гексана с молекулой Al(OH)₃ (стрелками указаны направления переноса электронной плотности в комплексе молекула – катализатор)

E0 = -707.097194 а.е. q = 0, M = 1 E0(н-С6Н14) = -236.965149 а.е. E0 [Al(OH)3] = -470.127029 а.е. ∆E(адсорбции)= -3.1 ккал/моль	(C6H13)= 0.1435; 0.8565 E0 = -707.090525 а.е. q = -1, M = 2 ∆Е0 = 4.2 ккал/моль
E0 = -707.083653 а.е. q = -1, M = 2 ∆E = 8.5 ккал/моль	(C6H13) = 0.1385;  = 0.86148 E0 = -706.781059 а.е. q = 1, M = 2

Результаты расчетов взаимодействия н-гексана со структурными моделями алюмосиликатов, выполненные методом b3lyp/6-31g(d) с оптимизацией всех геометрических параметров в модели «супермолекула» с зарядом, равным q=0 и q=1, показывают, что в случае q=0, когда окружение атома Al имеет тетраэдрическую структуру, водород, оторванный от н-гексана с ОН-группой окружения Al, образует Н₂О. При этом атом Al меняет гибридизацию с тетраэдрической на тригональную (табл. 5). Следует отметить, что гидроксильные группы Si в аналогичной реакции не участвуют. Радикал н-гексана С₆Н₁₃^• имеет высокий положительный заряд (C₆H₁₃) = 0.4569, т.е. образуется карбокатион. Реакция экзотермическая DE₀= -17.7 ккал/моль. В случае H-ZSM-5, когда «супермолекула» имеет заряд q=1, механизм отрыва водорода аналогичен случаю q=0, но отток электронной плотности происходит на радикал С₆Н₁₃^• и реакция более экзотермична, чем в первом случае: DE₀= - 27.8 ккал/моль.

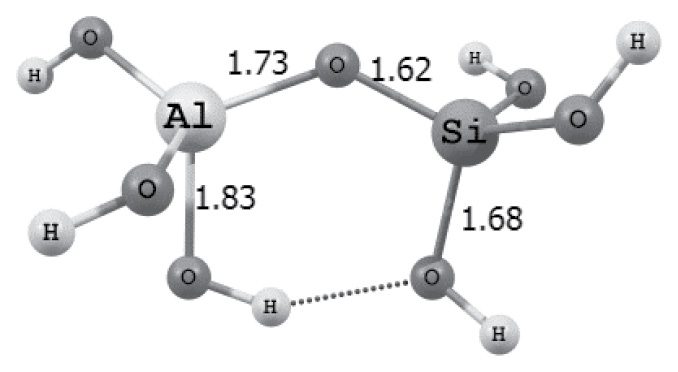

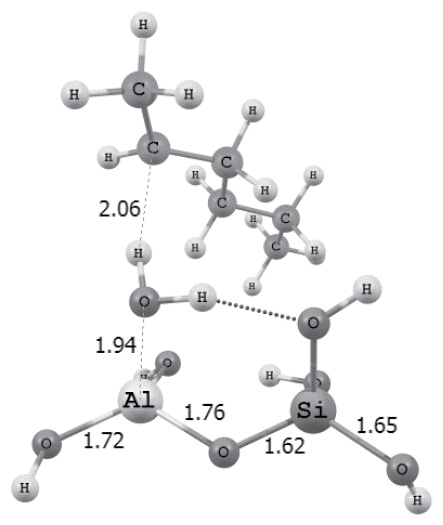

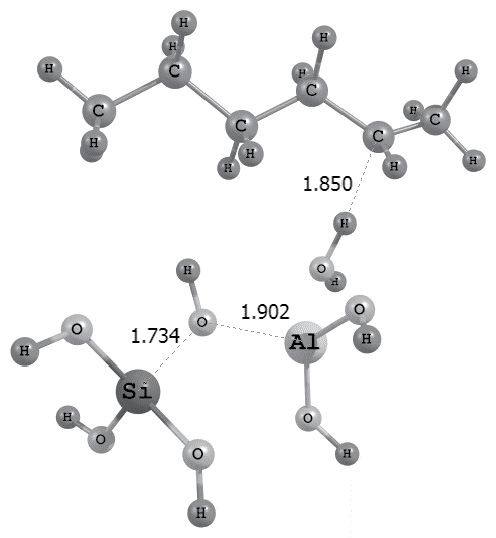

Таблица 5. Результаты расчета энергии взаимодействия молекулы н-гексана с моделями поверхности алюмосиликатов

Si(OH)3-O-Al(OH)3 q = 0; M=2	Si(OH)3-O-Al(OH)3 + н-гексан q = 0; M=2
E0 =-1062.316245 H-C6H14 E0 = -236.895326	E0 =-1299.239793 a.e., ∆E0=-0.028222 a.e. =-17.7 ккал/моль Σqi(C6H13) = 0.4569; Σqi(Cat) = 0.4569
Si(OH)3-OH+-Al(OH)3 q = 1; M=2	Si(OH)3-OH+-Al(OH)3 + н-гексан q = 1; M=2
E0 =-1062.634308	E0 =-1299.574005 a.e., ∆E0=-0.044371 a.e.= - 27.8 ккал/моль Σqi(C6H13) =0.1480; Σqi(Cat) =0.8520

Таким образом, в случае, когда атом Al находится в тригональном гибридном состоянии sp², он является сильным льюисовским кислотным центром и способен оторвать от изомера н-гексана гидрид-ион водорода, который, присоединяясь к атому алюминия, меняет его гибридное состояние на sp³.

Реакция отрыва водорода от алканов на алюмосиликатах зависит от заряда q комплекса [катализатор + алкан] и может идти по разным механизмам:

• в случае ZSM-5 отрыв водорода от нейтральной системы q = 0 происходит по радикальному механизму избирательно по слабым С–Н-связям, атом водорода присоединяется к -ОН-группе из окружения атома алюминия и образует Н₂О и радикал С₆Н₁₃^•, который несет большой положительный заряд;
• в случае H-ZSM-5, когда заряд системы q = 1, реакция отрыва водорода аналогично случаю с ZSM-5, с той только разницей, что отток электронной плотности происходит от катализатора к радикалу С₆Н₁₃^•.

Можно допустить, что реакции превращения изомеров гексана на цеолитных катализаторах будут многостадийными. После первой эндотермической стадии реакции (адсорбции) стадия хемосорбции, протекающая с затратами энергии, является определяющей. В последующих стадиях реакции превращение изомеров на поверхности катализатора будет зависеть от электронной структуры самих изомеров. Следовательно, реакционную способность изомеров в реакциях крекирования можно рассматривать как функцию и термодинамической устойчивости, и различных квантово-химических индексов реакционной способности самих изомеров.

Результаты температурной зависимости равновесного состава 1 моля н-гексана при давлении 0.1 МПа при температуре ниже 200 °С показывают, что равновесные концентрации изомеров закономерно разнятся, а в области 300 °С они отличаются незначительно (рис. 2) [10]. Можно предположить, что в этой температурной области селективное превращение изомеров из-за термодинамических ограничений практически не осуществимо.

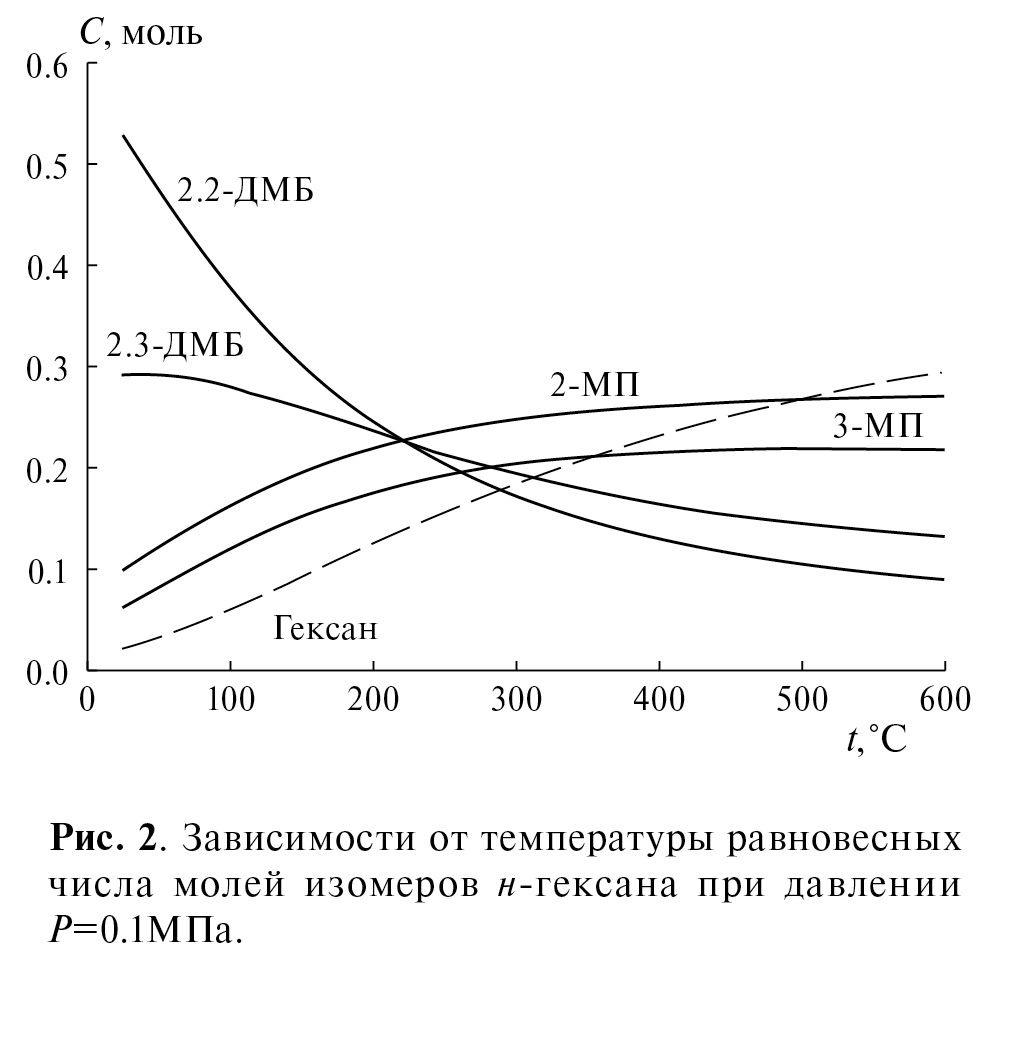

Рис. 2. Зависимости от температуры равновесных числа молей изомеров н-гексана при давлении Р=0.1 МПа

Так как цеолитные катализаторы в основном заряжены, для установления характера реакций превращения изомеров на них в зависимости от их электронного строения необходимо для каждого изомера рассматривать реакцию образования:

-катиона

M → M⁺ + e, (q=1; 2S+1=2); I = E(M⁺) – E(M);

-аниона

M + e → M^-, (q=-1; 2S+1=2); A = E(M^-) – E(M);

-карбокатиона

${\text{M=M}}_{\text{C}}^{+}+ {\text{H}}^{-}$, (q=1; 2S+1=1); $\mathrm{DEC} = \mathrm{E}\left({\text{M}}_{\text{C}}^{+1}\right) + \mathrm{E}\left({\text{H}}^{-}\right) – \mathrm{E}\left(\mathrm{M}\right)$;

-карбоаниона

$\mathrm{M}={\text{M}}_{\text{A}}^{-}+ \text{p}$, (q=-1; 2S+1=1);

${\mathrm{DE}}_{\mathrm{A}}=\mathrm{E}\left({\text{M}}_{\text{A}}^{-1}\right)+\mathrm{E}\left({\text{H}}^{+}\right)–\mathrm{E}\left(\mathrm{M}\right)$.

Полученные результаты по механизму превращения н-гексана на катализаторах ZSM-5 и H-ZSM-5 можно распространить и на другие алканы. При этом следует учитывать, что энергия отрыва водорода от алканов в ряду первичного, вторичного и третичного углеродного атома уменьшается [11]:

–CH₃ > =CH₂ > ≡CH

и отрыв водорода от атомов изомеров должен произойти избирательно по величине энергий связей, согласно приведенному ряду.

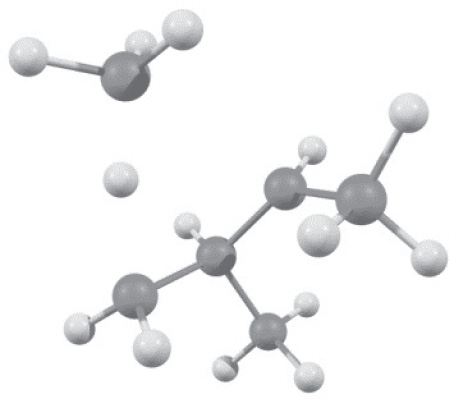

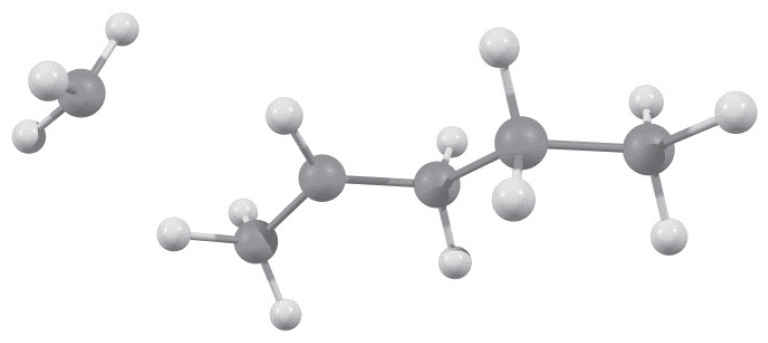

Ниже приведены энергии активации реакций превращения н-гексана изомеры и геометрия переходного состояния:

н-гексан →2-метилпентан;

Е_ак = 108.8 ккал/моль

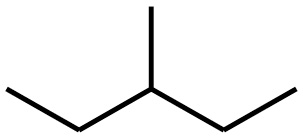

н-гексан →3-метилпентан;

Е_ак = 99.8 ккал/моль

н-гексан →2,3-дметилбутан.

E_ак = 66.7 ккал/моль

Приведенные данные показывают, что, во-первых, реакции изомеризации происходят с отрывом метильной группы и, во-вторых, судя по энергиям активации реакций, молекула н-гексана должна преимущественно превращаться в разветвленные изомеры.

В табл. 6 приведены экспериментальные данные зависимости скорости крекирования пяти изомеров от их степени разветвления [4]. Для анализа связи относительной устойчивости изомеров с их электронным строением также приведены вычисленные методом b3lyp/6-311g(d,p) энергии верхней занятой E_n (эВ) и нижней вакантной E_n+1 (эВ) молекулярных орбиталей нейтральных изомеров, энергии образования карбоанионов DE_А (ккал/моль) и карбокатионов DE_С (ккал/моль), параметр пространственный электронный экстент катион-иона <R**2> (а.е.), характеризующий среднее значение пространственной протяженности потенциального поля молекулы, мольный объем V (см³/моль), поляризуемость П, показывающая способность молекулы приобрести дипольный момент в электрическом поле, и дипольный момент m (Дебай). Из приведенных данных видно, что с величиной α_эксп лучше коррелируют параметры: энергия нижней МО E_n+1, поляризуемость П и электронный экстент катион-иона <R**2>. Существенно отметить, что с мольным объемом V корреляция отсутствует.

Таблица 6. Относительная скорость крекирования изомеров гексана и индексы реакционной способности

№ п/п	Изомер С6Н14	αэксп	- En	En+1	∆EC	∆EA	П	m	<R**2>	V
1	н-гексан	0.7	8.51	1.20	251	420	110.5	4.7	942	96.0
2	2-метилпентан	0.39	8.50	1.14	237	414	82.5	3.8	854	88.1
3	3-метилпентан	0.21	8.40	1.07	236	412	81.3	1.0	758	88.2
4	2,3-диметилбутан	0.1	8.39	0.99	236	416	77.1	1.9	680	88.9
5	2,2-диметилбутан	0.1	8.45	0.96	237	418	77.1	1.9	680	95.5

На рис. 3а приведена зависимость α_эксп от степени разветвления изомеров [4], а на рис. 3б – от индекса реакционной способности – электрофильности ω (ккал/моль), вычисленной по формулам [12–14]:

$\omega =\frac{1}{4}\frac{{\left(E_n+E_{n+1}\right)}^2}{\left(E_{n+1}-E_n\right)}$.

Рис. 3. Зависимости относительной скорости крекинга изомеров гексана: а – от степени ветвления [4]; б – от параметра электрофильности ω

Как видно, эти две зависимости почти идентичны. Предполагая, что изомеры с большим индексом электрофильности ω будут атаковать активные центры катализатора с отрицательным зарядом – атомы кислорода, можно предложить следующие схемы по месту атаки на катализаторах ZSM-5 (схема а) и H-ZSM-5 (схема б):

Из проведенного анализа следует, что в случае рис. 3а, попадание изомеров в реакционную зону зависит от степени их разветвления, а, следовательно, и от размеров пор, а в случае рис. 3б, – от их электрофильности, то есть чем больше электрофилен изомер, тем сильнее он будет удерживаться электронодонорным центром катализатора и тем труднее будет попадать в реакционную зону крекирования.

ЗАКЛЮЧЕНИЕ

Полученные результаты показывают, что:

• с уменьшением энергии образования карбокатионов изомеров ∆Е уменьшается относительная скорость реакции крекинга α. Это дает основание считать, что реакция крекинга изомеров гексана на цеолитных катализаторах протекает по карбокатионному механизму;
• идентичность зависимостей скорости гидрокрекинга изомеров от параметра разветвления и от индекса электрофильности ω, с одной стороны, может означать взаимосвязь между топологическими индексами и электронным строением изомеров, с другой, разницу в интерпретации результатов, а именно: в первом случае скорость связывается с размерами изомеров и пор, а во втором – с электронным строением изомеров и алюмосиликатов. Следовательно, при моделировании скорости и селективности реакции крекинга изомеров алканов на цеолитных катализаторах нужно исходить как из размеров пор катализатора, так и из индекса электрофильности изомеров;
• скорость реакции гидрокрекинга изомеров гексана лучше коррелирует с данными <R**2> и потенциалами ионизации для карбокатионов, чем для нейтральных молекул. С ростом энергии сродства к электрону (с уменьшением энергии _n+1) электрофильность ω повышается. Мольные объемы с параметрами разветвленности изомеров коррелируют в меньшей степени.

Работа выполнена в рамках государственного задания ИНХС РАН.
