Possible Ferromagnetism of a Nitrogen-Doped Carbon Material

V. P. Vasiliev; Васильев В. П.; E. N. Kabachkov; Кабачков Е. Н.; A. V. Kulikov; Куликов А. В.; Yu. G. Morozov; Морозов Ю. Г.; Yu. M. Shulga; Шульга Ю. М.

doi:10.31857/S0044453723040325

О возможном ферромагнетизме допированного азотом углеродного материала

Авторы: Васильев В.П.¹, Кабачков Е.Н.¹, Куликов А.В.¹, Морозов Ю.Г.², Шульга Ю.М.¹
Учреждения:
1. ФИЦ проблем химической физики и медицинской химии РАН
2. Институт структурной макрокинетики и проблем материаловедения им. А.Г. Мержанова РАН
Выпуск: Том 97, № 4 (2023)
Страницы: 565-569
Раздел: ФОТОХИМИЯ, МАГНЕТОХИМИЯ, МЕХАНОХИМИЯ
Статья получена: 15.10.2023
Статья опубликована: 01.04.2023
URL: https://ogarev-online.ru/0044-4537/article/view/136579
DOI: https://doi.org/10.31857/S0044453723040325
EDN: https://elibrary.ru/TJIVTW
ID: 136579

Цитировать

Полный текст

Открытый доступ
Доступ закрыт

Доступ предоставлен
Доступ закрыт

Только для подписчиков

Аннотация
Об авторах
Список литературы
Дополнительные файлы
Статистика

Аннотация

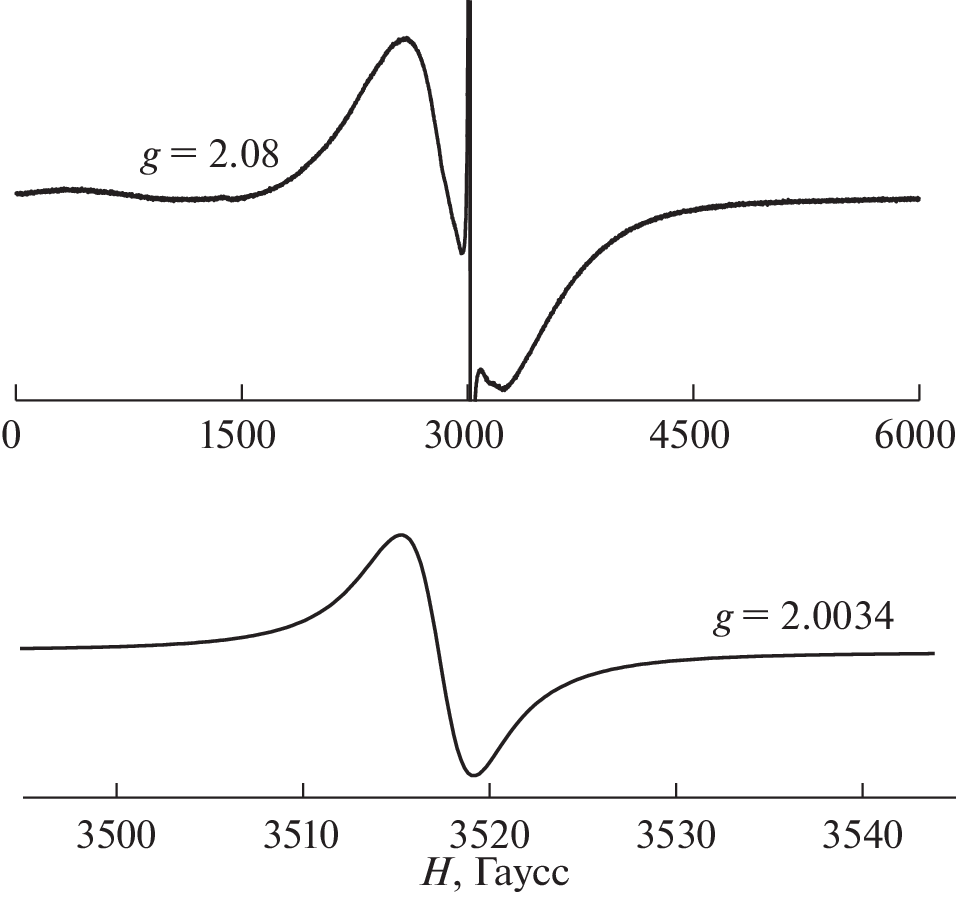

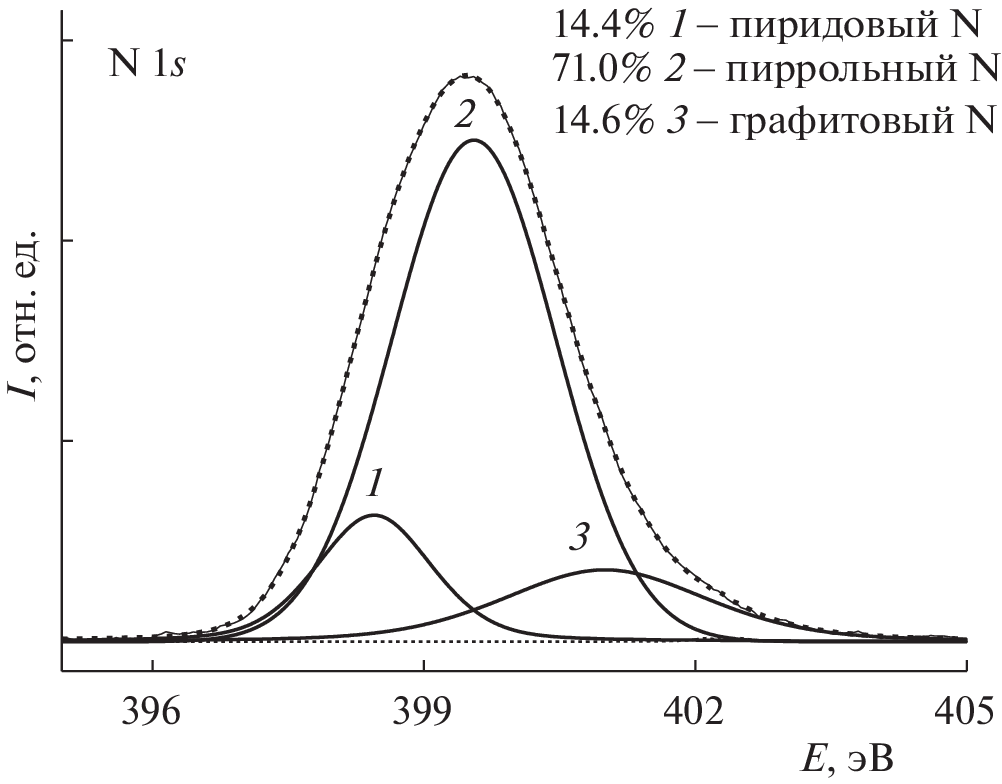

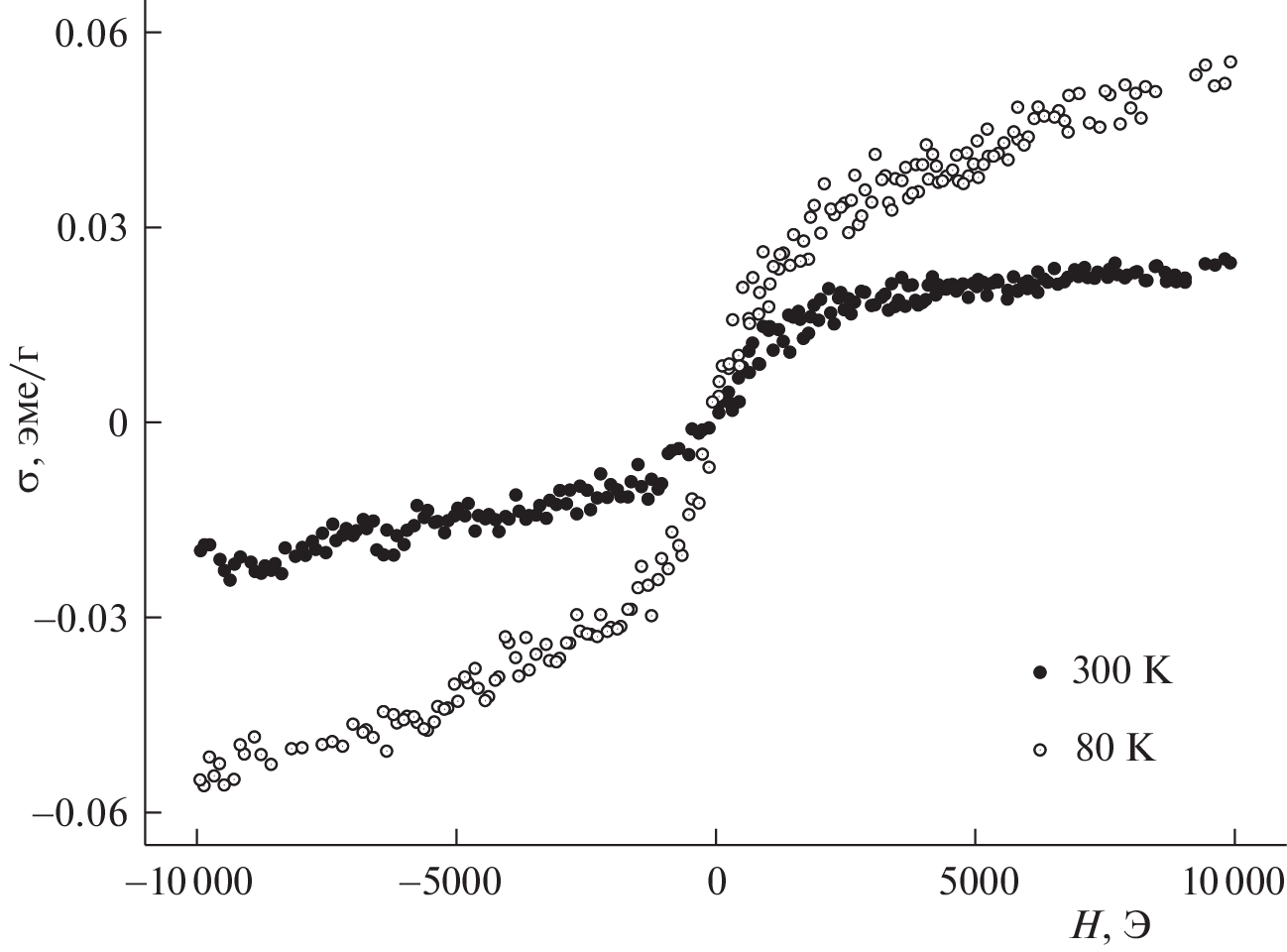

Допированный азотом углеродный материал (ДАУМ) был синтезирован в результате размола смеси оксида графена и меламина в планетарной мельнице с шарами и корпусом из диоксида циркония. В спектре ЭПР ДАУМ помимо узкого сигнала при g = 2.0034 наблюдали широкий сигнал с g = 2.08. Исследование с помощью магнетометра показало, что предположительно ДАУМ является ферромагнетиком с намагниченностью насыщения при комнатной температуре приблизительно 0.02 эме/г и коэрцитивной силой 100 Э.

Ключевые слова

оксид графена, меламин, механохимия, ЭПР-спектроскопия, d⁰-ферромагнетизм

Список литературы

Vasiliev V.P., Manzhos R.A., Krivenko A.G. et al. // Mendeleev Commun. 2021. V. 31. P. 529.
Vasiliev V.P., Manzhos R.A., Kochergin V.K. et al. // Materials. 2022. V. 15. AID 821 (11p).
Hummers W.S., Offeman R.E. // J. Am. Chem. Soc. 1958. V. 80. P. 1339.
Lazar P., Mach R., Otyepka M. // J. Phys. Chem. C. 2019. V. 123. P. 10695.
Wang B., Fielding A.J., Robert A.W. // Ibid. 2019. V. 123. P. 2556.
Makarova T.L., Sundqvist B., Höhne R. et al. // Nature. 2001. V. 413. P. 716.
Antonov V.E., Bashkin I.O., Khasanov S.S. et al. // J. Alloy. Compd. 2002. V. 330–332. P. 365.
Wang Y., Huang Y., Song Y. et al. // Nano Letters. 2009. V. 9. P. 220.
Ovchinnikov. A.A. // Dokl. (Proc.) Acad. Sci. USSR. 1977. V. 236. P. 928.
Ovchinnikov A.A. // Theor. Chim. Acta. 1978. V. 47. P. 297.
Ovchinnikov A.A., Shamovsky I.L. // J. Mol. Struct. (Theochem). 1991. V. 83. P. 133.
Wang Y., Guo Y., Wang Z. et al. // ACS Nano. 2021. V. 15. P. 12069.
