Активные полосно-заграждающие RC-фильтры четвертого порядка с регулируемой полосой задерживания и неравномерностью амплитудно-частотной характеристики

Обложка

Цитировать

Полный текст

Аннотация

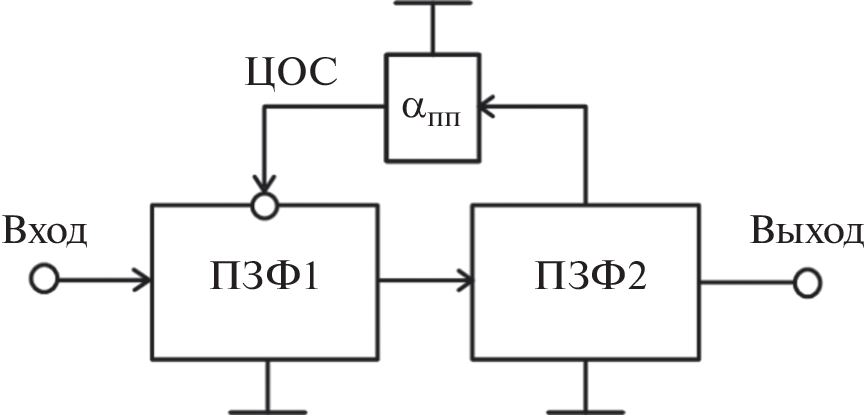

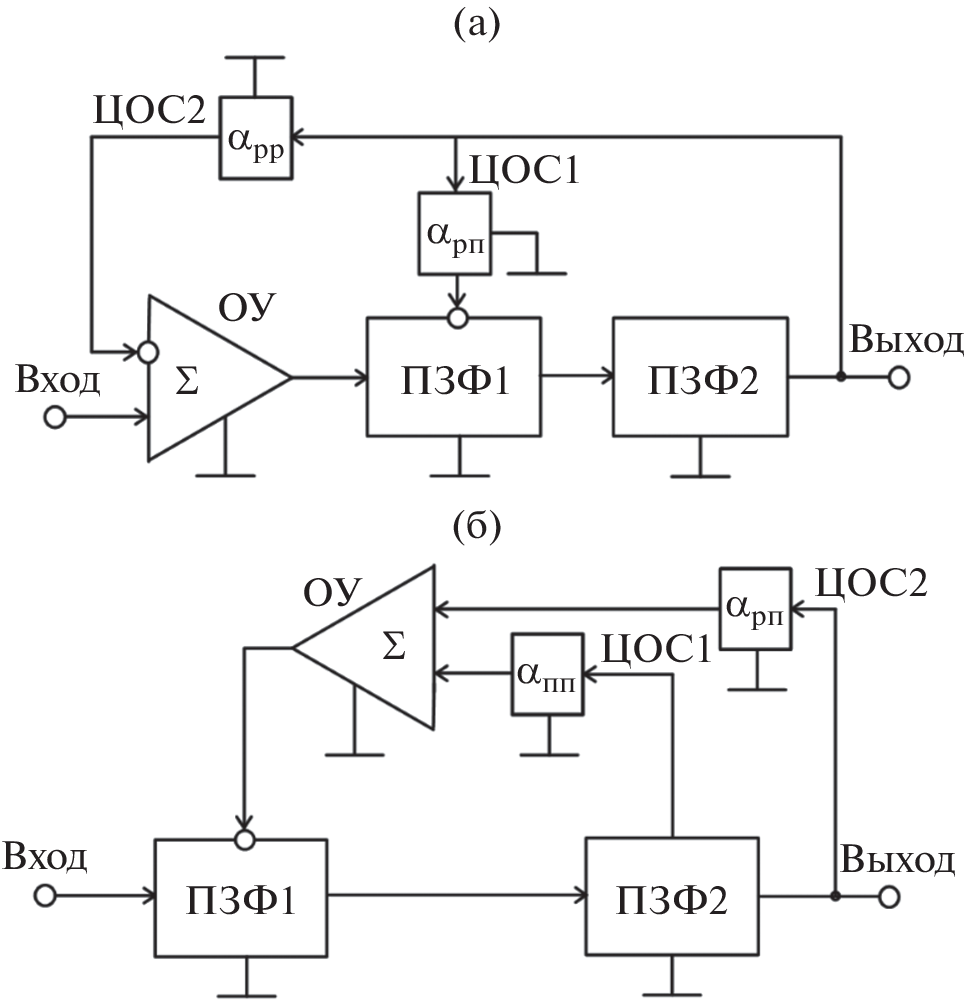

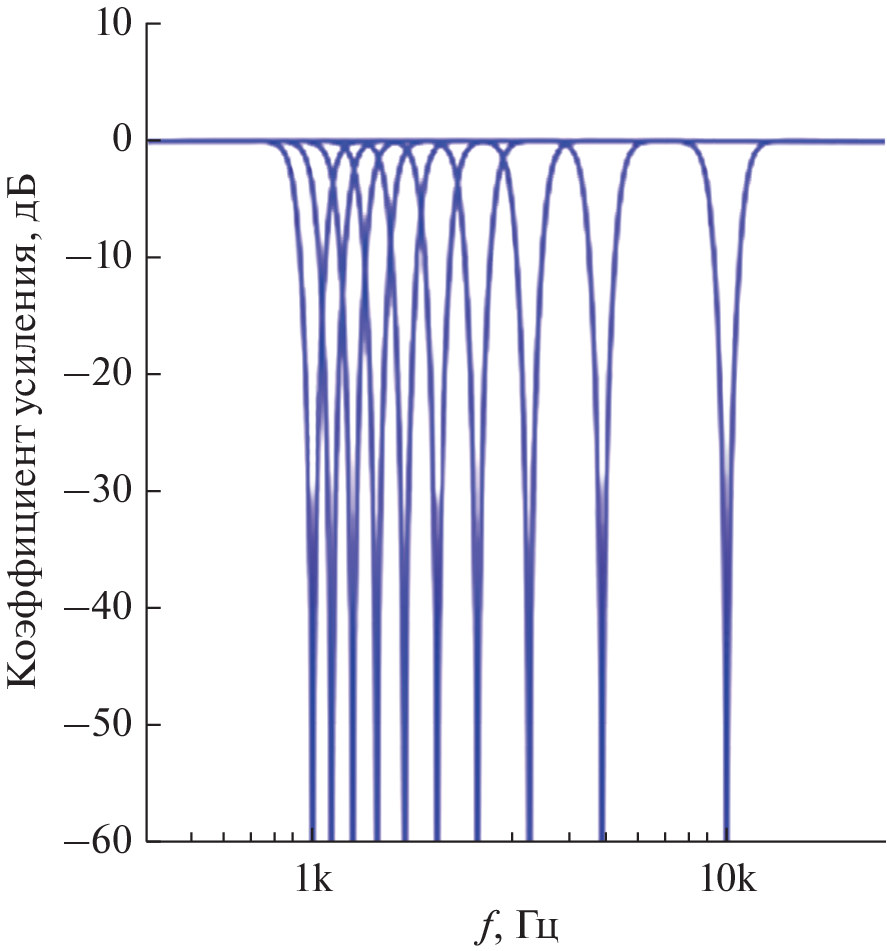

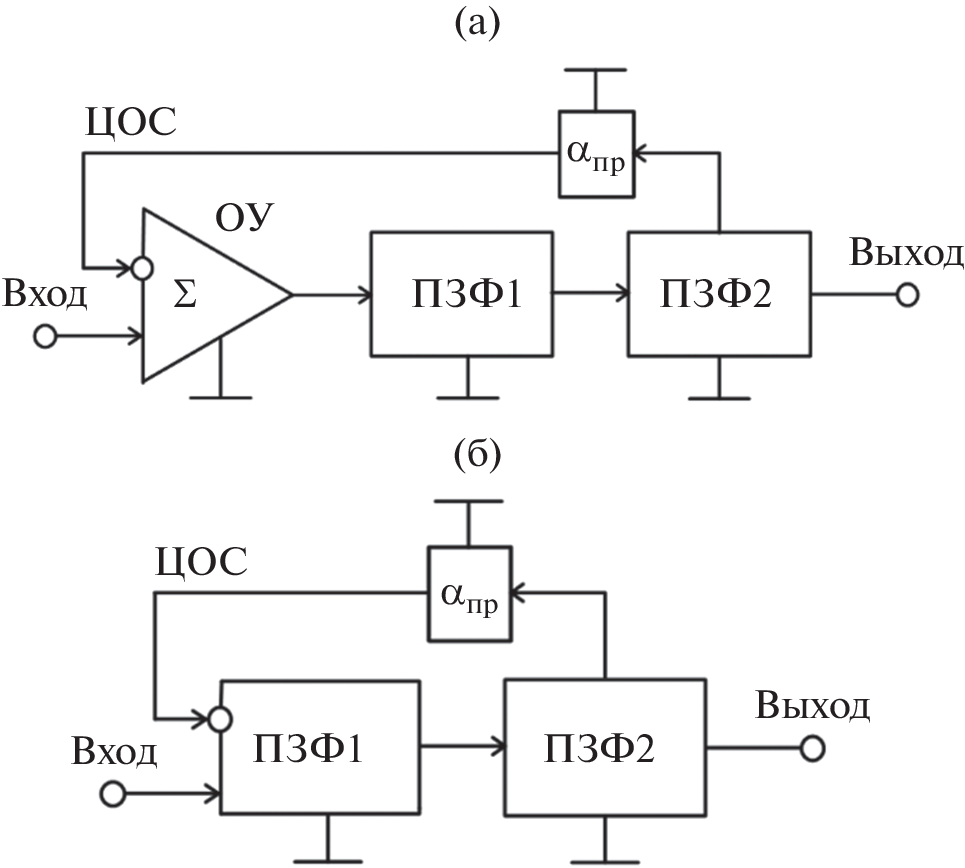

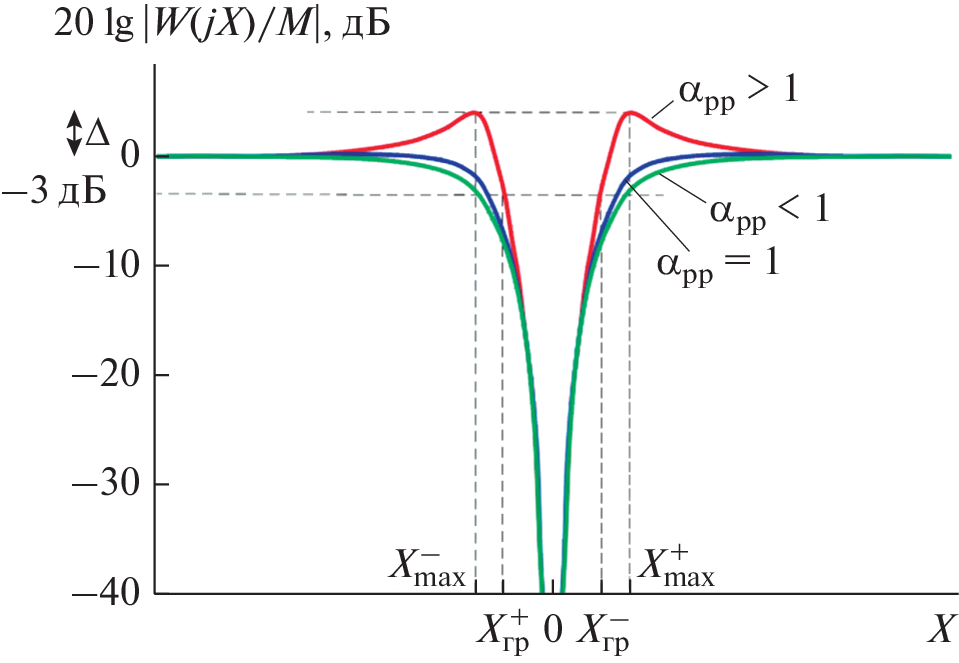

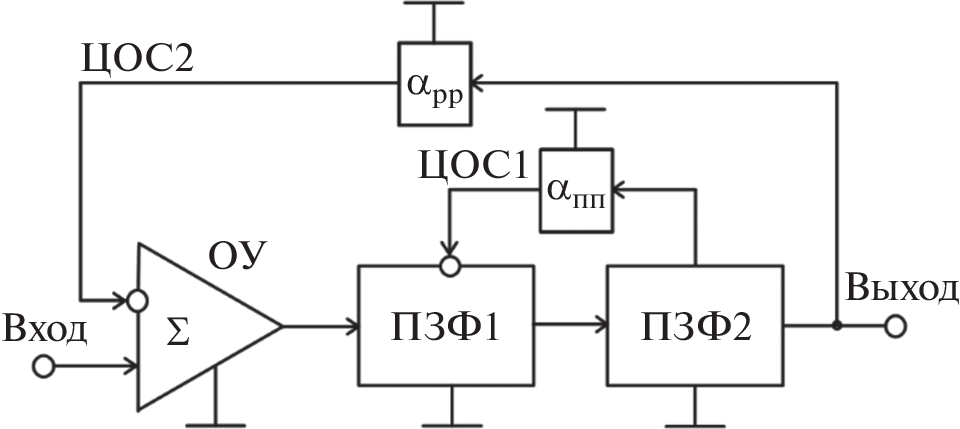

Рассмотрены перспективные структурные схемы полосно-заграждающих фильтров (ПЗФ) четвертого порядка. Приведены уравнения для коэффициентов их передаточных функций. Представлена графическая интерпретация параметров амплитудно-частотной характеристики (АЧХ) предлагаемых ПЗФ. Исследован пример реализации ПЗФ четвертого порядка и выполнено его компьютерное моделирование в среде Micro-Cap12, подтверждающее возможность независимой подстройки неравномерности АЧХ в полосе пропускания и полосы задержания.
