New Genus Voluceropecten and Family Voluceropectinidae of Late Permian Pectinids of the Boreal Superrealm

Texto integral

ВВЕДЕНИЕ

Систематика позднепалеозойских пектинид, очень сложной и многообразной группы двустворчатых моллюсков, в т.ч. пермских форм, в последние три десятилетия претерпела значительные изменения, нашедшие отражение в работе Д. Картера и др. (Carter et al., 2011). По нашему мнению, эта систематика еще далека от своего завершения и, как недавно отметили М. Хаутманн и др. (Hautmann et al., 2020), все еще нуждается в ревизии.

Среди наиболее заметных работ этого периода следует отметить публикации Н. Ньюэла и Д. Бойда (Newell, Boyd, 1995), М.М. Астафьевой (1995 и др.), З. Фанга и Н. Морриса (Fang, Morris, 1999), Л.А. Невесской и др. (2013), Д. Уотерхауза (Waterhouse, 2001, 2008, 2014). Конечно, во многих из них некоторые сделанные выводы кажутся чересчур смелыми, а многие таксоны – малообоснованными, но исследования по совершенствованию систематики пектинид, безусловно, очень важны для понимания путей эволюции этой группы.

Автор настоящей статьи около 40 лет занимается изучением позднепалеозойских двустворчатых моллюсков, в т.ч. пектиноидных форм Северо-Востока Азии. За это время удалось собрать новый, иногда уникальный материал по систематике и биостратиграфии рассматриваемой группы. Его изучение, однако, в некоторых случаях затруднено из-за фрагментарности и недостаточно хорошей сохранности ископаемых, тем более, что при диагностике пектинид очень важно иметь информацию по морфологии, соотношению, орнаментации и изменчивости обеих створок, что не всегда возможно. Тем не менее, ряд полученных обобщений, отраженных в материалах предлагаемой статьи, можно сделать уже сейчас.

О РОДЕ VNIGRIPECTEN MUROMZEVA

Среди всех позднепалеозойских пектинид востока Бореальной надобласти особо выделяются своеобразные позднепермские (поздневучапин–раннечансинские) формы, раковины которых имеют очень длинные ушки и резко различающуюся скульптуру створок. Кроме того, они характеризуются отличным от других позднепалеозойских пектинид соотношением створок раковины – правая створка гораздо более выпуклая, чем левая. Эти формы были выделены в вид Aviculopecten volucer Lutkevich et Lobanova (Люткевич, Лобанова, 1970; Лобанова, Люткевич, 1971), описанный с Омолонского массива. К сожалению, при описании данного вида его авторами были перепутаны правая и левая створки, не были отмечены иглы на замочном крае раковины и неверно описан характер скульптуры правых створок.

Позднее В.А. Муромцева (1981) при изучении двустворчатых моллюсков с Новой Земли синонимизировала A. volucer с североамериканским среднепермским видом A. phosphaticus Girty из формации Фосфория, видимо, не обратив внимания на то, что для американских форм К. Сириаксом (Ciriacks, 1963) указывалось обратное соотношение створок, т.е., более выпуклой является не правая, а левая створка. Кроме того, характер скульптуры створок A. phosphaticus иной, чем у A. volucer – на правой створке радиальные ребра бифуркируют, а на левой наблюдаются интеркалирующие ребра всего двух, а не пяти, как у A. volucer, порядков, и соподчиненность ребер разных порядков плохо различима.

В монографии (Муромцева, Гуськов, 1984) Муромцева описала новый род Vnigripecten, типовым видом которого выбрала Aviculopecten phosphaticus Girty. В его синонимику был также добавлен еще и хорошо диагностируемый, ранее описанный Д.Ф. Масленниковым (в: Каширцев, 1959) вид A. kolymaensis Maslennikow на основании некоторого сходства у них характера скульптуры левых створок. Представители последнего вида довольно часто встречаются в кунгурско–роудских отложениях Северо-Востока России, но неизвестны из более молодых отложений.

Итак, оказалось, что к роду Vnigripecten были отнесены совершенно различные пектиниды – кроме собственно Aviculopecten phosphaticus, еще и A. volucer, а также A. kolymaensis.

Интересно, что при дальнейшем изучении нами северо-восточно-азиатских авикулопектиноидей оказалось, что вид A. phosphaticus Girty все же встречается в суперрегионе, хотя и очень редко, в аналогах роудских отложений (русско-омолонский региональный горизонт) Омолонского массива. Также его находки известны на о. Колгуев (Муромцева, Гуськов, 1984, табл. 26, фиг. 7). Присутствие A. phosphaticus на Новой Земле проблематично – экземпляры, отнесенные Муромцевой к этому виду (Муромцева, 1981, табл. IX, фиг. 12, 13), по нашему мнению, к нему не относятся, а являются, вероятно, новым таксоном, неправильно диагностируемым из-за условий сохранности.

Изучение собственной коллекции и работа в Центральном научно-исследовательском геологоразведочном музее им. Ф.Н. Чернышова (ЦНИГР музей, С.-Петербург) и в Геологическом музее им. А.А. Штукенберга Казанского (Приволжского) федерального ун-та (КФУ, Казань) показали полную самостоятельность вида A. volucer и значительные его отличия от всех пектинид, не только востока Бореальной биогеографической надобласти, но и мира. Поэтому, согласно правилам Международного кодекса зоологической номенклатуры (2004), для этого вида мы предлагаем новое родовое название и выделяем новое семейство с единственным номинативным родом Voluceropecten gen. nov.

Ниже приведен диагноз нового семейства, дано описание нового рода, переописан его типовой вид и дан исправленный диагноз рода Vnigripecten.

МАТЕРИАЛ

Изученный материал был собран как лично автором, так и геологами Северо-Восточного геологического объединения Н.И. Караваевой, В.А. Ковальчуком и Л.Д. Школьным на Омолонском массиве и его юго-восточном обрамлении при проведении тематических работ и крупномасштабном государственном геологическом картировании. Местоположение разрезов, из которых происходит описываемый материал, показано на рис. 1, стратиграфическое положение изученных пектинид – на рис. 2.

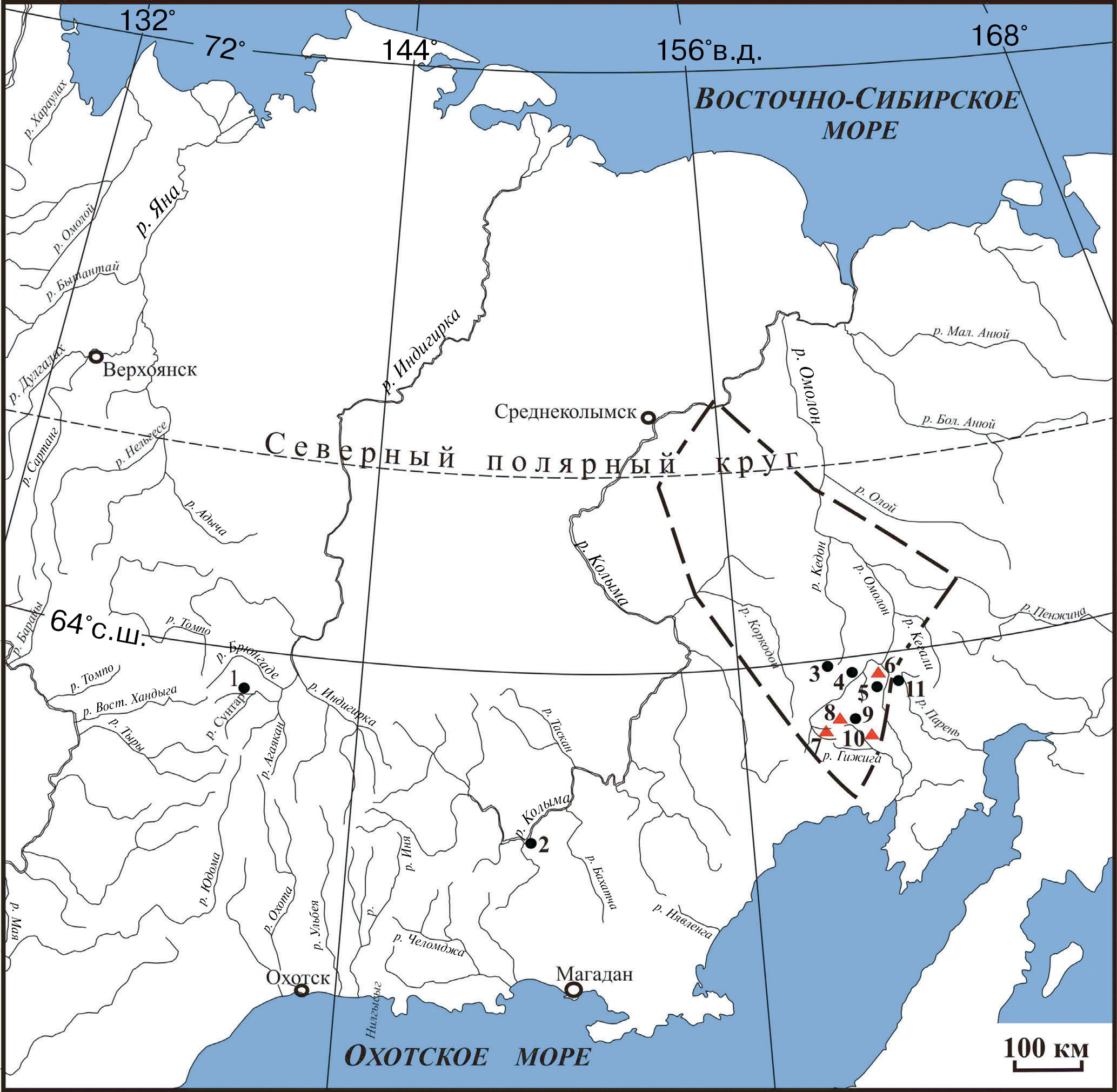

Рис. 1. Местонахождения представителей родов авикулопектиноидей Voluceropecten gen. nov. (кружки) и Vnigripecten Muromzeva (треугольники) на Северо-Востоке России: 1 – Южное Верхоянье, р. Кобюме, левый приток р. Сунтар (верхнее течение р. Индигирка); 2 – Аян-Юряхский антиклинорий, р. Колыма ниже устья р. Детрин; 3–10 – Омолонский массив и его юго-восточное обрамление: 3 – р. Астрономическая, приток р. Левый Кедон, 4 – р. Русская-Омолонская, 5 – верховья р. Худяна, приток р. Большая Ауланджа, 6 – левобережье нижнего течения р. Ледяная, приток р. Синяя (междуречье Большая и Малая Ауланджа), 7 – руч. Крутой, верховья р. Верхний Коаргычан, 8 – междуречье Ирбычан–Коргычан, 9 – руч. Левый и Правый Водопадный, верхнее течение р. Хивач, басс. р. Гижига, 10 – руч. Крутой, приток р. Хивач; 11 – руч. Чистый (Федоровский), приток р. Парень. Пунктиром показан контур Омолонского массива.

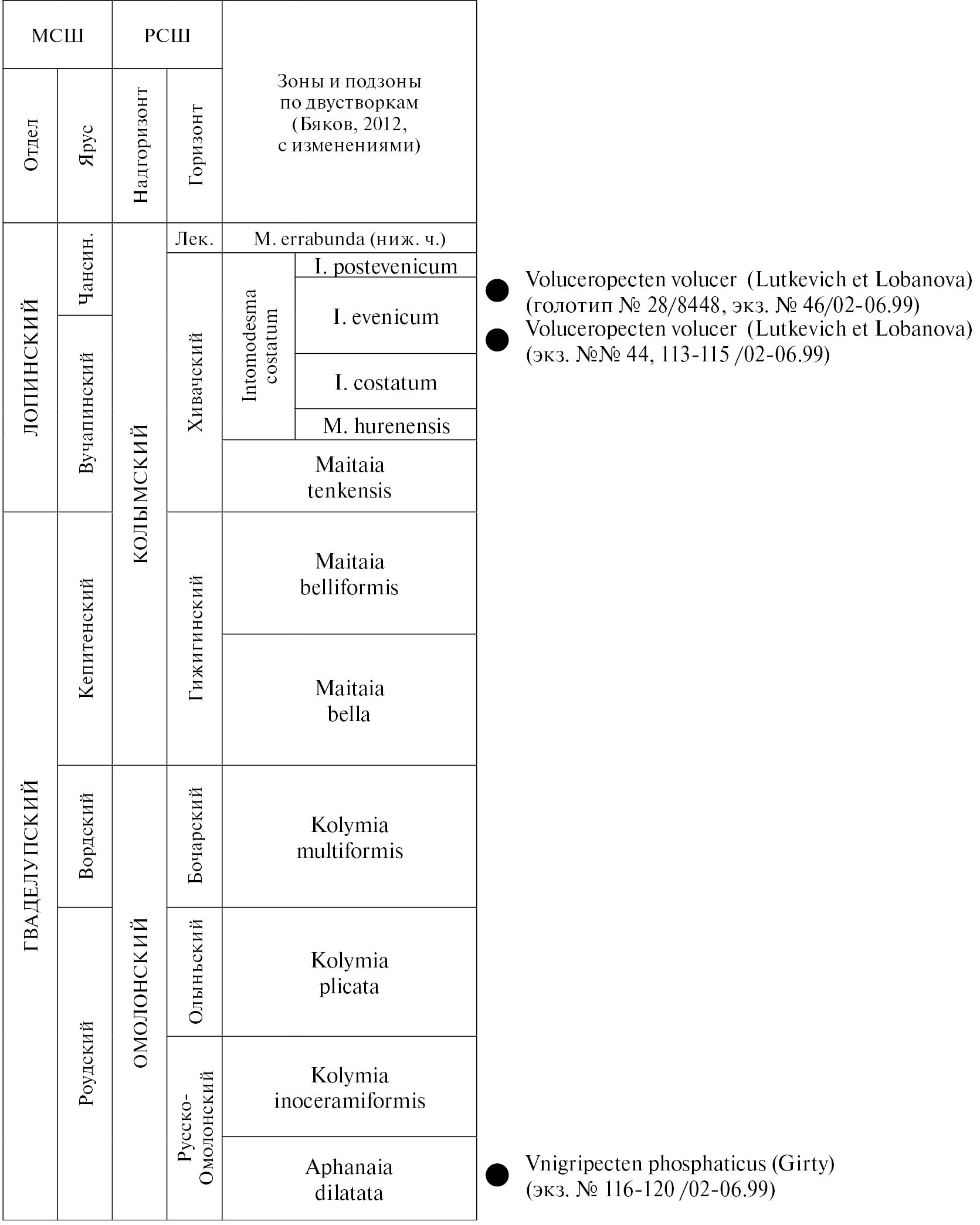

Рис. 2. Стратиграфическое положение находок представителей родов авикулопектиноидей Voluceropecten gen. nov. и Vnigripecten Muromzeva на Северо-Востоке России. Сокращения: Лек. – Лекеерский, МСШ – Международная стратиграфическая шкала, ниж. ч. – нижняя часть, РСШ – Региональная стратиграфическая шкала.

В описаниях приняты сокращения: В – высота раковины, Вп – выпуклость створки, Д – длина раковины, ДЗК – длина замочного края раковины, ДУ – длина ушек (З – заднего, П – переднего), ДЭ – двустворчатый экземпляр, ЛС – левая створка, МУ – макушечный угол, ПС – правая створка, УС – угол скоса раковины.

Бóльшая часть изученного материала хранится в музее Северо-Восточного комплексного научно-исследовательского ин-та ДВО РАН им. Н.А. Шило (СВКНИИ), Магадан, в колл. № 02-06.99, а также в ЦНИГР музее им. Ф.Н. Чернышова, С.-Петербург, колл. №№ 5457, 8448, 11570 и в Геологическом музее им. А.А. Штукенберга КФУ, Казань, колл. № 551. Для сравнения использованы изображения и описания образцов Vnigripecten phosphaticus, хранящихся в Американском национальном музее (USNM), из монографий Д. Гирти (Girty, 1910), Сириакса (Ciriacks, 1963) и Ньюэлла и Бойда (Newell, Boyd, 1995).

Работа выполнена при поддержке РФФИ, проект № 20-05-00604 “Интеграция биостратиграфических, хемостратиграфических, палеомагнитных и радиоизотопных данных по перми Северо-Востока Азии как основа межрегиональной корреляции разнофациальных отложений Арктики и Циркумпацифики” (палеонтологическая часть) и по госзаданию СВКНИИ ДВО РАН (стратиграфические выводы).

Автор выражает признательность хранителям ЦНИГР музея им. Ф.Н. Чернышова (С.-Петербург) Т.В. Куражевой и Т.М. Кадлец за помощь в работе с рядом коллекций позднепалеозойских двустворок и И.Л. Ведерникову за фотосъемку большинства образцов и макетирование фотоизображений пектинид.

ОТРЯД PECTINIDA

НАДСЕМЕЙСТВО AVICULOPECTINOIDEA MEEK ET HAYDEN, 1864

СЕМЕЙСТВО VOLUCEROPECTINIDAE BIAKOV, FAM. NOV.

Типовой род – Voluceropecten gen. nov.

Диагноз. Раковина резко неравностворчатая, с очень длинными ушками, простирающимися далеко за пределы краев створок; задние ушки длиннее передних; на правой створке вдоль замочного края расположено до 10 удлиненных шипов. Правая створка значительно выпуклая, с тонкими интеркалирующими ребрами двух порядков, примерно одинаковыми по ширине, с неглубоким биссусным вырезом. Левая створка почти плоская, с интеркалирующими ребрами до пяти порядков. Лигамент наружный аливинкулярный, положение связочной ямки ортоклинное (рис. 3, ф).

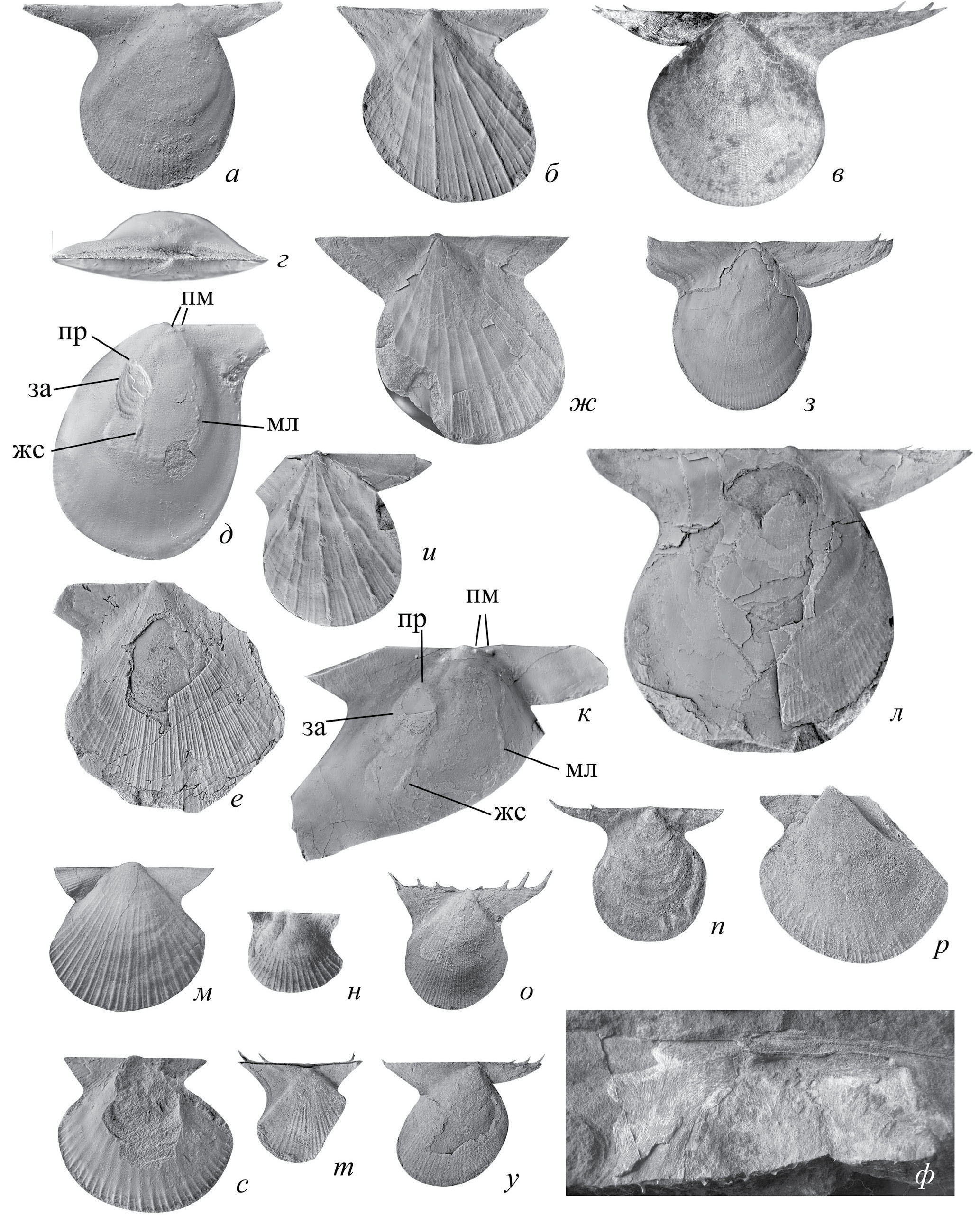

Рис. 3. Двустворчатые моллюски родов Voluceropecten gen. nov. и Vnigripecten из средне–верхнепермских отложений Северо-Востока России (Омолонский массив) и США (все изображения, кроме специально отмеченных, даны в натуральную величину): а–л, ф – Voluceropecten volucer (Lutkevich et Lobanova): а, б – голотип ЦНИГР музей № 28/8448, ядро двустворчатого экземпляра с разобщенными створками и частично сохранившейся раковиной: а – со стороны правой створки, б – со стороны левой створки, руч. Левый Водопадный, басс. р. Хивач, в – экз. ЦНИГР музей № 30/8448, отпечаток правой створки с хорошо заметными шипами на замочном крае, местонахождение и возраст те же; г–е – экз. СВКНИИ № 114/02–06.99, неполное ядро двустворчатого экземпляра с частично сохранившейся раковиной: г – со стороны макушки, д – со стороны правой створки (стрелками показаны: жс – жаберные суспензории, за – задний аддуктор, мл – мантийная линия, пм – педальные мускулы-элеваторы, пр – педальный ретрактор), е – со стороны левой створки, руч. Правый Водопадный, обн. 9, слой 3, сборы автора, 1983 г.; ж – экз. СВКНИИ № 113/02–06.99, ядро левой створки с частично сохранившейся раковиной, местонахождение то же; з – экз. СВКНИИ № 46/02–06.99, ядро правой створки с частично сохранившейся раковиной, местонахождение то же, что и у фиг. а, обн. 8, сл. 4, сборы автора, 1983 г.; и – экз. СВКНИИ № 112/02–06.99, ядро левой створки с частично сохранившейся раковиной, верховья р. Худяна, приток р. Большая Ауланджа, т.н. 1357, сборы Л.Д. Школьного, 1986 г.; к – экз. СВКНИИ № 115/02–06.99, неполное ядро правой створки, руч. Правый Водопадный, обн. 3, слой 2, сборы автора, 1999 г., обозначения см. у фиг. д; л – экз. СВКНИИ № 44/02–06.99, правая створка, р. РусскаяОмолонская, обн. 32, пачка 22, сборы автора, 1983 г.; ф – экз. КФУ № 551/47, неполный отпечаток правой створки с частично сохранившейся раковиной, р. Кобюме, левый приток р. Сунтар (верхнее течение р. Индигирка), видно строение замочной площадки с ортоклинным положением связочной ямки; а–в, з – верхи хивачской свиты, верхняя пермь, низы чансинского яруса; колымский надгоризонт, хивачский горизонт, зона по двустворкам Intomodesma costatum, верхняя половина подзоны I. evenicum; г–ж, к, л – верхи хивачской свиты, верхи вучапинского яруса; зона по двустворкам I. costatum, нижняя половина подзоны I. evenicum, и – верхи арманджинской свиты, верхи вучапинского – низы чансинского яруса; зона по двустворкам I. costatum, ф – верхи привольнинской (имтачанской) свиты, возраст тот же; м–у – Vnigripecten phosphaticus (Girty): м – экз. USNM № 140473, левая створка, ×1.3, пачка Мид Пик, формация Фосфория, средняя пермь, Коал Каньон, около г. Коквилл, Вайоминг; н – голотип USNM № 1737, слепок левой створки, ×2, фосфатные слои формации Фосфория, возраст тот же, Томас Форк, Вайоминг; о – экз. USNM № 140475, правая створка, ×1.3, местонахождение и возраст те же, что и у фиг. м (все изображения из: Ciriacks, 1963); п – экз. СВКНИИ № 116/02–06.99, ядро правой створки, междуречье Ирбычан – Коргычан, средняя пермь, роудский ярус, бивальвиевая зона Aphanaia dilatata, нижняя часть авландинской свиты, т.н. 5240, сборы В.А. Ковальчука, 1988 г.; р – экз. СВКНИИ № 117/02–06.99, ядро левой створки, местонахождение и возраст те же; с – экз. СВКНИИ № 118/02–06.99, ядро левой створки с участками сохранившейся раковины, руч. Крутой, верховья р. Верхний Коаргычан, низы омолонской свиты, возраст тот же, т.н. 37-10, сборы Н.К. Караваевой, 1979 г.; т – экз. СВКНИИ № 119/02–06.99, ядро правой створки с частично сохранившейся раковиной, руч. Крутой, приток р. Хивач, верхи джигдалинской свиты, т.н. 06-10, возраст тот же, сборы Л.Д. Школьного, 1983 г.; у – экз. СВКНИИ № 120/02–06.99, неполное ядро правой створки, левобережье нижнего течения р. Ледяная, приток р. Синяя (междуречье Большая и Малая Ауланджа), нижняя часть авландинской свиты, возраст тот же, сборы Н.К. Караваевой, 1986 г.

Состав. Типовой род.

Сравнение. От cемейства Heteropectinidae Beurlen (подсемейство Etheripectininae Waterhouse), с которым Voluceropectinidae сближается по характеру скульптуры створок, отличается обратным их соотношением: более выпуклой правой и уплощенной левой створкой.

Замечания. По соотношению створок новое семейство сходно с мезозойским семейством Oxytomidae Ichikawa, отличаясь очень крупными передними ушками и другим строением лигамента.

Род Voluceropecten Biakov, gen. nov.

Vnigripеcten: Муромцева, Гуськов, 1984, c. 65 (part.).

Название рода – от названия типового вида.

Типовой вид – Aviculopecten volucer Lutkevich et Lobanova, 1970; верхняя пермь (верхний вучапин – нижний чансин) Северо-Востока России и Новой Земли.

Диагноз. Как у семейства.

Видовой состав. Типовой вид из верхней перми, верхи вучапинского – нижняя половина чансинского яруса Северо-Востока России, и верхней перми Новой Земли.

Замечания. От Vnigripecten Muromzeva, с которым имеет некоторое сходство в характере скульптуры правой створки (многочисленные тонкие радиальные ребрышки двух порядков) отличается обратным соотношением створок (правая створка гораздо более выпуклая, чем левая), интеркалирующими, а не бифуркирующими ребрами на правой створке, бóльшим числом порядков ребер на левой створке (пять вместо двух) и, как правило, в два–три раза бóльшими размерами.

Voluceropecten volucer (Lutkevich et Lobanova, 1970)

Pecten (Pseudamusium) sp. indet.: Милорадович, 1936, с. 61, 62, табл. IV, фиг. 14.

Aviculopecten volucer: Лобанова, Люткевич, 1970, с. 50, 51, табл. 98, фиг. 4–8; Люткевич, Лобанова, 1971, с. 81, 82, табл. III, фиг. 7–11.

Vnigripecten phosphaticus: Муромцева, Гуськов, 1984, с. 65, 66 (part.), табл. 26, фиг. 1, 2, 6, 13 (non фиг. 3–5, 7–12, 14–17); табл. 27, фиг. 2; табл. 30, фиг. 3, 4.

Голотип – ЦНИГР Музей, № 28/8448; ядро двустворчатого экземпляра с разобщенными створками и частично сохранившейся раковиной; Омолонский массив, верховья р. Гижига, руч. Левый Водопадный; верхняя пермь, низы чансинского яруса, колымский надгоризонт, хивачский горизонт, зона по двустворкам Intomodesma costatum, верхняя половина подзоны I. evenicum, верхи хивачской свиты.

Описание (рис. 3, а–л, ф). Раковина от небольшого до крупного для палеозойских пектинид размера, от 40 до 110 мм в длину (вместе с ушками), слабо прозоклинная или почти прямая (УС = 75°–85°), треугольно-округлая, несколько вытянутая в высоту (Д : В = от 0.87–0.97), с очень длинными, вытянуто-треугольными ушками, серповидно изгибающимися при причленении к телу раковины. Замочный край очень длинный, значительно превышает длину основного тела раковины (ДЗК : Д = 1.35–2.0). Передний край раковины значительно выпуклый, умеренной длины, постепенно переходит в длинный, равномерно выпуклый нижний край. Последний также постепенно соединяется с выпуклым, умеренно длинным задним краем.

Раковина неравностворчатая. Правая створка гораздо более выпуклая (ВпПС : В = 0.15–0.23), чем левая (ВпЛС : В = 0,06–0.09). Точка наибольшей выпуклости расположена в нижней части верхней половины створки на одинаковом расстоянии от переднего и заднего краев. Макушки маленькие, не нависающие, слабоприостренные. Макушка левой створки несколько выступает за замочный край, макушка правой – почти не выступает.

Скульптура правой створки представлена очень тонкими интеркалирующими, примерно одинаковыми по ширине, округлыми в поперечном сечении радиальными ребрышками, число которых достигает 12–16 на 1 см у нижнего края, разделенными почти равными им межреберными промежутками; скульптура несколько более ослаблена на заднем поле створки. Интеркаляция происходит на разном расстоянии от макушки. Вдоль замочного края наблюдаются несколько более-менее равномерно расположенных длинных (до 7–8 мм) шипов (у голотипа не менее четырех с каждой стороны от макушки), задними концами направленных от макушки. Шипы имеются, по-видимому, только на правой створке; на нашем материале они сохранились фрагментарно.

Скульптура левой створки представлена радиальными интеркалирующими ребрами пяти порядков, округлыми в поперечном сечении, обычно правильно чередующимися между собой, причем ребра третьего–пятого порядков достигают почти одинаковой толщины у нижнего края раковины. Иногда интеркаляция не очень правильная из-за вставки в некоторых секторах не одного, а двух ребер третьего–четвертого порядков; иногда вставка ребер второго–четвертого порядков происходит ближе к одному из ребер более крупного порядка. Ребра первого порядка (обычно их пять) значительно утолщенные, иногда несут небольшие бугорки, на которых, вероятно, располагались небольшие шипы; чуть меньшие бугорки иногда встречаются и на ребрах второго порядка. Ребра пятого порядка прослеживаются лишь вблизи нижнего края. На обеих створках, как правило, хорошо выражены концентрические линии нарастания, иногда некоторые из них более выступают на раковине (особенно в верхней половине левой створки), образуя относительно правильные концентрические морщины.

Переднее ушко правой створки большое, удлиненно-треугольное, с узким, щелевидным биссусным вырезом. Заднее ушко правой створки также удлиненно-треугольное, но обычно несколько более длинное и несколько более широкое в месте его соединения с основным телом раковины. Ушки покрыты хорошо выраженными концентрическими линиями нарастания и слабой радиальной струйчатостью. Заднее ушко левой створки по форме и величине подобно заднему ушку правой, переднее ушко левой створки крупнее переднего ушка правой. Ушки несут многочисленные тонкие радиальные интеркалирующие ребрышки до трех порядков. На заднем ушке левой створки насчитываются до шести ребрышек первого порядка, на переднем – несколько больше. У некоторых экземпляров на заднем ушке левой створки одно ребро первого порядка гораздо толще остальных, за счет чего сохраняется на ядрах.

На некоторых экземплярах ядер правых створок можно наблюдать отпечатки мускулов и мантийную линию (рис. 3, д, к). Два передних очень маленьких педальных мускула-элеватора расположены вблизи макушки в месте пересечения тела раковины и переднего ушка; задний мускул-замыкатель (аддуктор) крупный, овальный, сдвинут к месту перехода основного тела раковины в заднее ушко. Видны также жаберные суспензории, педальный ретрактор и мантийная линия.

Размеры в мм и отношения

*С деформацией ?

Изменчивость. Изменчивость вида проявляется, в основном, в степени развития раковины в высоту (Д : В = 0.87–0.97), степени длины ушек и степени скошенности раковины (УС = 75°–85°). Варьирует также скульптура раковины: у некоторых экземпляров ребра первого порядка на левой створке гораздо толще, чем другие, и интеркаляция не такая правильная, как у голотипа.

Замечания. От Vnigripecten phosphaticus (Girty, 1910) из средней перми [по современным данным (Davydov et al., 2016) – роудский–кепитенский ярус] Северной Америки (формация Фосфория), роудских отложений Омолонского массива, о-ва Колгуев и Северной Земли отличается обратным соотношением выпуклости створок, более длинными ушками, гораздо более отчетливо выраженными ребрами первого порядка, более четкой соподчиненностью разных порядков и гораздо бóльшим числом порядков (пять против двух у V. phosphaticus) ребер на левой створке. Кроме того, на правых створках у V. volucer ребра также интеркалируют, а не бифуркируют. Также описываемый вид имеет, как правило, гораздо бо́льшие (более чем в два раза) размеры.

Распространение. Верхняя пермь Новой Земли (верхняя часть шадровской свиты); верхи вучапинского – низы чансинского яруса, колымский надгоризонт, хивачский горизонт; бивальвиевая подзона Intomodesma evenicum Северо-Востока России: Южное Верхоянье [верхи привольнинской (имтачанской) свиты], Аян-Юряхский антиклинорий (нижняя часть старательской свиты), Омолонский массив и его юго-восточное обрамление (верхи хивачской и арманджинской свит).

Материал. Около 40 ядер обеих створок, ядер двустворчатых экземпляров, часто с сохранившейся раковиной, а также многочисленные отпечатки удовлетворительной и хорошей сохранности из нескольких местонахождений.

СЕМЕЙСТВО HETEROPECTINIDAE BEURLEN, 1954

Род Vnigripecten Muromzeva, 1984, emend. nov.

Vnigripеcten: Муромцева, Гуськов, 1984, с. 65 (part.); Newell, Boyd, 1995, c. 44.

Типовой вид – Aviculopecten phosphaticus Girty, 1910; средняя пермь Северной Америки.

Диагноз. Раковина небольшая, обычно до 30 мм в длину, от округлой до овоидной, неравностворчатая, от аклинной до прозоклинной, с длинными крупными ушками на правой створке и гораздо более короткими – на левой. Правая створка слабовыпуклая, с отчетливым биссусным вырезом. Ее скульптура представлена многочисленными тонкими ребрышками, иногда бифуркирующими вблизи нижнего края раковины. Левая створка значительно более выпуклая, чем правая. Ее скульптура – интеркалирующие ребра двух порядков, ребра первого порядка несколько более утолщенные. Вдоль замочного края правой створки присутствуют около 10 шипов размером более 4 мм, уменьшающихся в размерах к макушке и направленных косо от нее. Лигамент наружный аливинкулярный, связочная ямка ортоклинная.

Видовой состав. Типовой вид.
