Метод построения низкоэнергетических траекторий выведения космического аппарата на орбиты искусственного спутника Луны

Обложка

Цитировать

Полный текст

Открытый доступ Открытый доступ
Доступ закрыт Доступ предоставлен
Доступ закрыт Только для подписчиков

Аннотация

В работе предлагается метод построения траекторий выведения космического аппарата на круговую полярную орбиту искусственного спутника Луны (ИСЛ), основанный на использовании свойств инвариантных многообразий решений круговой ограниченной задачи трех тел. Такой подход по сравнению с классическим гомановским переходом позволяет существенно сократить тормозной импульс за счет увеличения времени перелета. Процесс построения орбит перелета включает два этапа. На первом этапе производится анализ решений круговой ограниченной задачи трех тел, в результате которого выбираются наименее затратные варианты выхода на орбиту ИСЛ. На втором этапе в эфемеридной модели Солнечной системы строятся орбиты, соответствующие найденным вариантам и проходящие на заданном расстоянии от Земли. Разработанный метод применен для анализа возможностей перелетов на полярные орбиты ИСЛ высотой 150 км в 2030 г. Описаны варианты выхода на орбиту ИСЛ, соответствующие значениям тормозного импульса 619.5 и 623.3 м/с при продолжительности перелета 111 дней и 93 дня соответственно.

Полный текст

Доступ закрыт

Об авторах

С. А. Бобер

Национальный исследовательский институт «Высшая школа экономики»; Институт космических исследований РАН

Email: saksenov@hse.ru
Россия, Москва; Москва

С. А. Аксенов

Национальный исследовательский институт «Высшая школа экономики»; Институт космических исследований РАН

Автор, ответственный за переписку.
Email: saksenov@hse.ru
Россия, Москва; Москва

Список литературы

  1. Ефанов В.В., Долгополов В.П. Луна. От исследования к освоению (к 50-летию космических аппаратов «Луна-9» и «Луна-10») // Вестник НПО им. С.А. Лавочкина. 2016. Т. 34. № 4. С. 3–8.
  2. Митрофанов И.Г., Зеленый Л.М. Об освоении Луны. Планы и ближайшие перспективы // Земля и Вселенная. 2019. № 4. С. 16–37. doi: 10.7868/S0044394819040029.
  3. Митрофанов И.Г., Зеленый Л.М., Третьяков В.И. и др. Луна-25: Первая полярная миссия на Луну // Астрономический вестник. 2021. Т. 55. № 6. С. 497–508. doi: 10.31857/S0320930X21060098.
  4. Казмерчук П.В., Ширшаков А.Е. Космический аппарат «Луна-25» – Возвращение на Луну // Астрономический вестник. 2021. Т. 55. № 6. 509–521. doi: 10.31857/S0320930X21060050.
  5. Belbruno E.A., Miller J. A ballistic lunar capture trajectory for the Japanese spacecraft Hiten. Technical Report Jet Propulsion Laboratory Interoffice Memorandum 312/90.4-1731-EAB. 1990.
  6. Ивашкин В.В. Об оптимальных траекториях полета КА к Луне в системе Земля – Луна – Солнце // Препринты ИПМ им. М.В.Келдыша. 2001.
  7. Гордиенко Е.С., Ивашкин В.В., Симонов А.В. и др. Анализ траекторий выведения КА на высокие орбиты искусственного спутника Луны с использованием двухимпульсного торможения // Вестник НПО им. С.А. Лавочкина. 2023. Т. 60. С. 27–37. doi: 10.26162/LS.2023.60.2.004.
  8. Гордиенко Е.С. , Ивашкин В.В. , Симонов А.В. и др. Анализ траекторий выведения космического аппарата на высокие круговые орбиты искусственного спутника Луны // Космические исследования. 2022. Т. 60. С. 235–245. doi: 10.31857/S0023420622030050.
  9. Koon W.S., Lo M.W., Marsden J.E. et al. Low energy transfer to the Moon // Celestial Mechanics and Dynamical Astronomy. 2001. V. 81. P. 63–73. doi: 10.1023/A:1013359120468.
  10. Oshima K., Topputo F., Yanao T. Low-energy transfers to the Moon with long transfer time // Celestial Mechanics and Dynamical Astronomy. 2019. V. 131. Art.ID. 4. doi: 10.1007/s10569-019-9883-7.
  11. Topputo F. On optimal two-impulse Earth-Moon transfers in a four-body model // Celestial Mechanics and Dynamical Astronomy. 2013. V. 117. P. 279–313. doi: 10.1007/s10569-013-9513-8.
  12. Tan M., Zhang K., Wang J. A Sun – Earth stable manifold-based method for planar two-impulse Earth – Moon transfer design // J. Astronautical Sciences. 2023. V. 70. Art.ID. 5. doi: 10.1007/s40295-023-00373-z.
  13. Scheuerle S.T., Howell K.C. Characteristics and analysis of families of low-energy ballistic lunar transfers // AAS/AIAA Astrodynamics Specialist Conference. Big Sky. Montana. 2021. P. 1–20.
  14. Parker J.S., Anderson R.L. Low-Energy Lunar Trajectory Design. Wiley, 2014. ISBN: 978-1-118-85531-7.
  15. Gómez G., Masdemont J.J., Mondelo J.M. Libration point orbits: a survey from the dynamical point of view // Libration Point Orbits and Applications. 2003. P. 311–372. doi: 10.1142/9789812704849_0016.
  16. Koon W.S., Lo M.W., Marsden J.E.et al. Heteroclinic connections between periodic orbits and resonance transitions in celestial mechanics // Chaos: Interdisciplinary J. Nonlinear Science. 2000. V. 10. Iss. 2. P. 427–469. doi: 10.1063/1.166509.
  17. Hechler M., Cobos J. Herschel, Planck and GAIA orbit design // Libration Point Orbits and Applications. 2003. P. 115–135. doi: 10.1142/9789812704849_0006.
  18. Ren Y., Shan J. A novel algorithm for generating libration point orbits about the collinear points // Celestial Mechanics and Dynamical Astronomy. 2014. V. 120. P 57–75. doi: 10.1007/s10569-014-9560-9.
  19. Zhang H., Li S. A general method for the generation and extension of collinear libration point orbits // Celestial Mechanics and Dynamical Astronomy. 2016. V. 126. P. 339–367. doi: 10.1007/s10569-016-9698-8.
  20. Aksenov S., Bober S., Guskova M. Mapping of initial conditions for libration point orbits // Advances in Space Research. 2021. V. 68. P. 2501–2514. doi: 10.1016/j.asr.2021.04.035.
  21. Аксенов С.А., Бобер С.А. Расчет и исследование ограниченных орбит вокруг точки либрации L2 системы Солнце – Земля // Косм. исслед. 2018. Т. 56. № 2. С. 160–167. doi: 10.7868/S0023420618020097.
  22. Свидетельство о государственной регистрации: RU 2021616743. Российская Федерация. Модуль OrbiPy для расчета движения космического аппарата в ограниченной круговой задаче трех тел. Программа для ЭВМ. Бобер С.А., Гуськова М.С., Аксенов С.А. Дата регистрации: 26.04.2021. Дата публикации: 26.04.2021.

Дополнительные файлы

Доп. файлы
Действие
1. JATS XML
Скачать

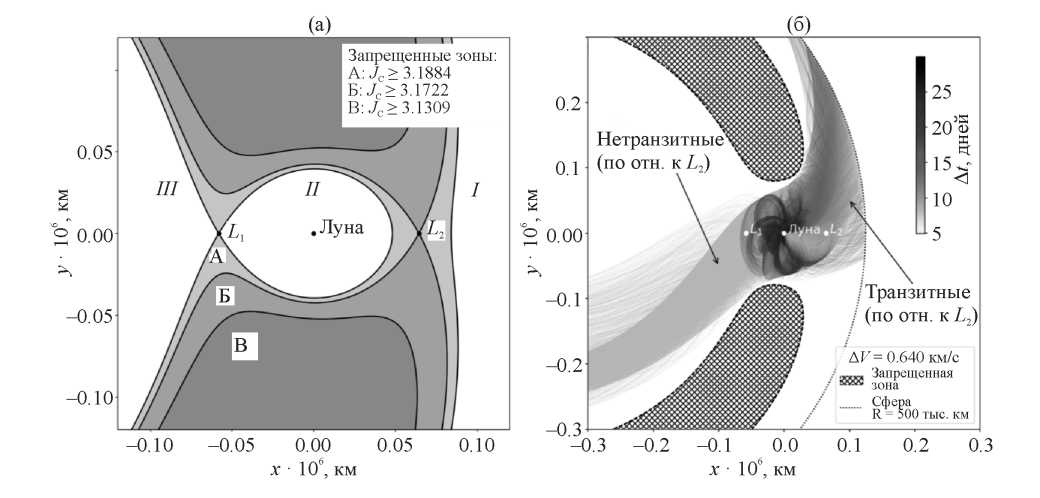

2. Рис. 1. Области возможных положений и идентификация транзитных орбит круговой ограниченной задачи трех тел: (а) Области возможных положений для различных значений константы Якоби; (б) Определение транзитных орбит по критерию пересечения сферы радиуса 500 тыс. км с центром в Земле.

Скачать (48KB)
Метаданные

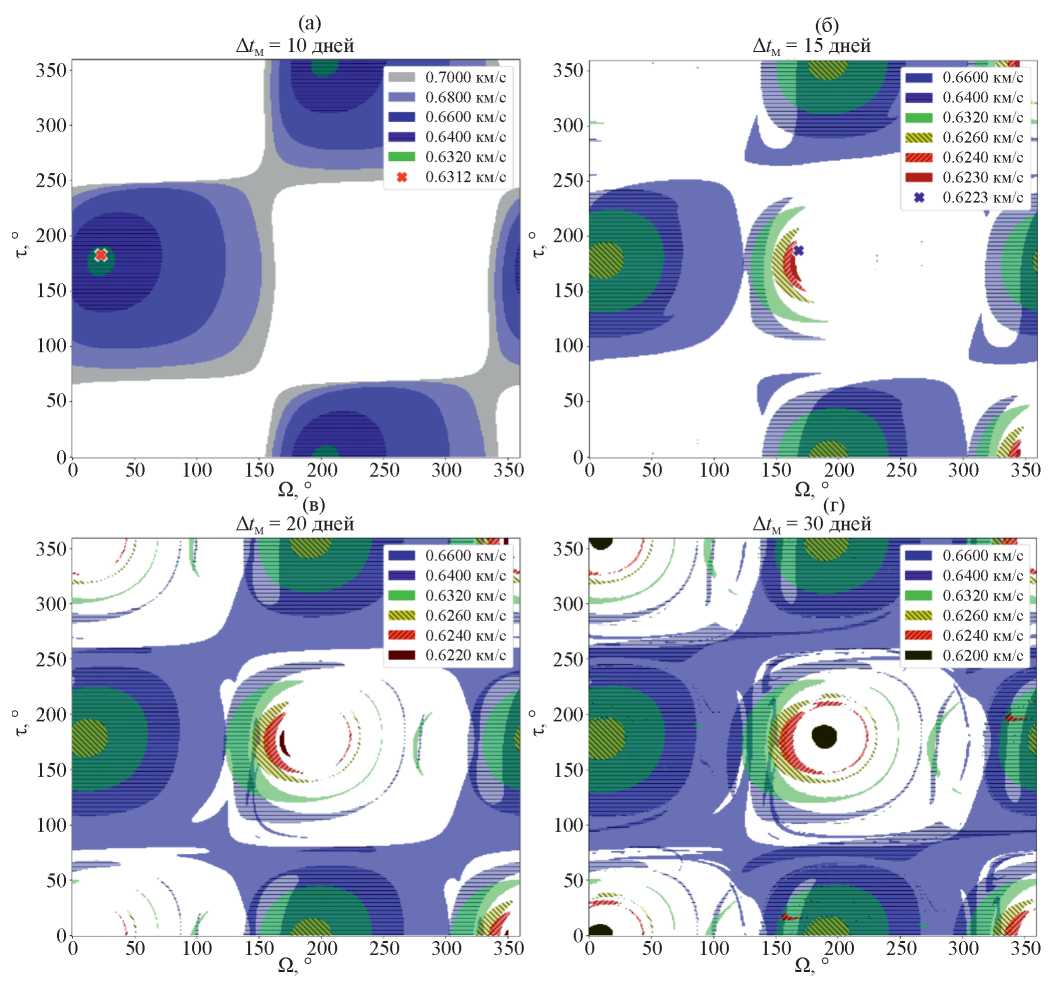

3. Рис. 2. Комбинации долготы восходящего узла (W) полярной орбиты и истинной аномалии (t) КА, которые при применении апсидального маневра DVM приводят к транзитным орбитам за время DtM, равное: (а) 10 дням; (б) 15 дням; (в) 20 дням; (г) 30 дням.

Скачать (105KB)
Метаданные

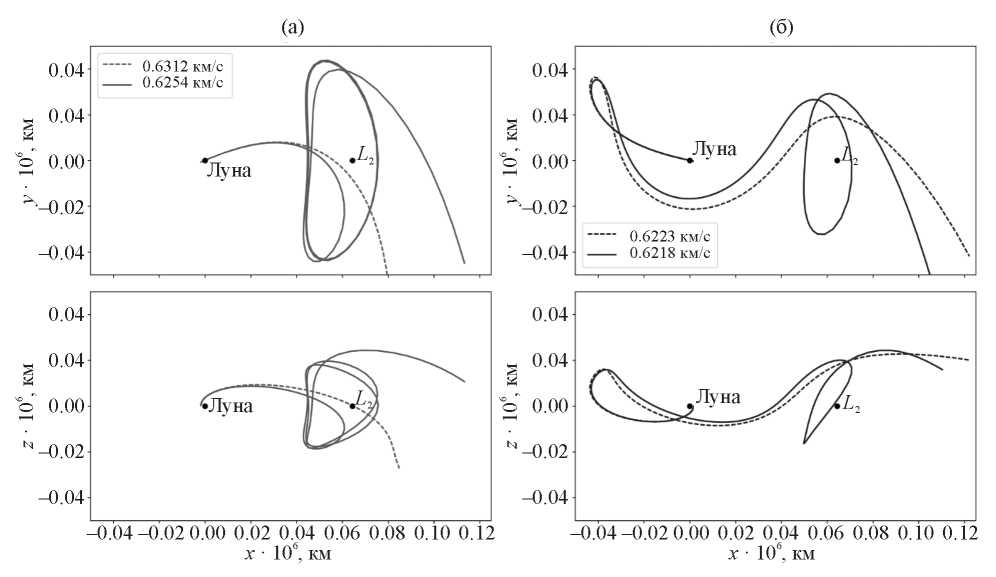

4. Рис. 3. Примеры решений круговой ограниченной задачи трех тел, соответствующие значениям W, t при применении отлетных импульсов DVM (пунктир) и DVM,min (непрерывная линия), полученным при расчете транзитных орбит при различных значениях DtM : (а) 10 дней; (б) 15 дней.

Скачать (45KB)
Метаданные

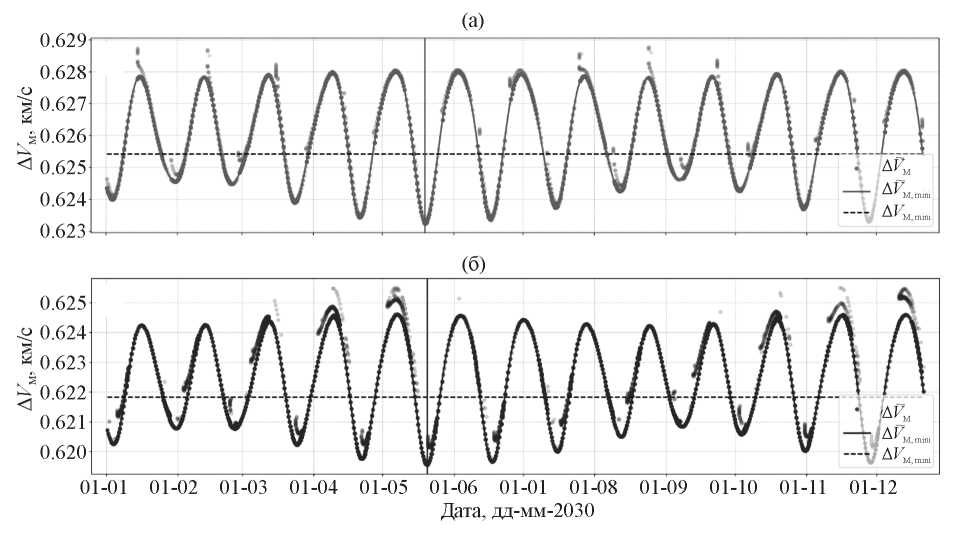

5. Рис. 4. Зависимость тормозных импульсов у Луны для рассчитанных в эфемеридной модели Солнечной системы вариантов перелета (DV˜M — маркеры) в сравнении с импульсом перехода с орбиты вокруг точки либрации, рассчитанным в эфемеридной модели (DV˜M,min — сплошная линия) и в ограниченной задаче трех тел (DVM,min — пунктирная линия) от времени их выполнения для двух вариантов перелета: (а) маршрут без облета точки L1 системы Земля – Луна; (б) маршрут с облетом точки L1 системы Земля – Луна.

Скачать (54KB)
Метаданные

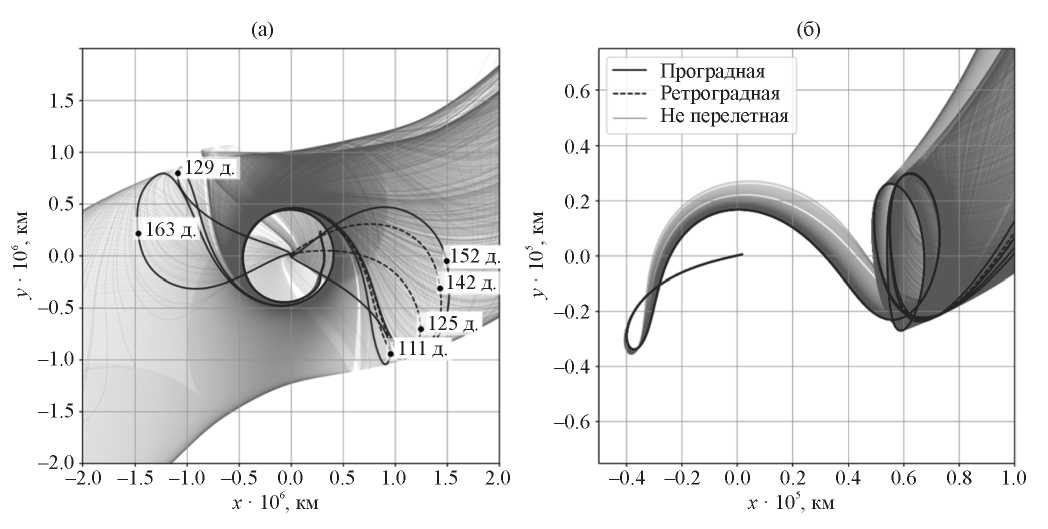

6. Рис. 5. Варианты перелета на ИСЛ через лунную точку L2 при совершении тормозного импульса у Луны 19.V.2030, 12:29:44 UT, показанные во вращающихся СК, соответствующих разным системам массивных тел: (а) Солнце – Земля; (б) Земля – Луна.

Скачать (42KB)
Метаданные

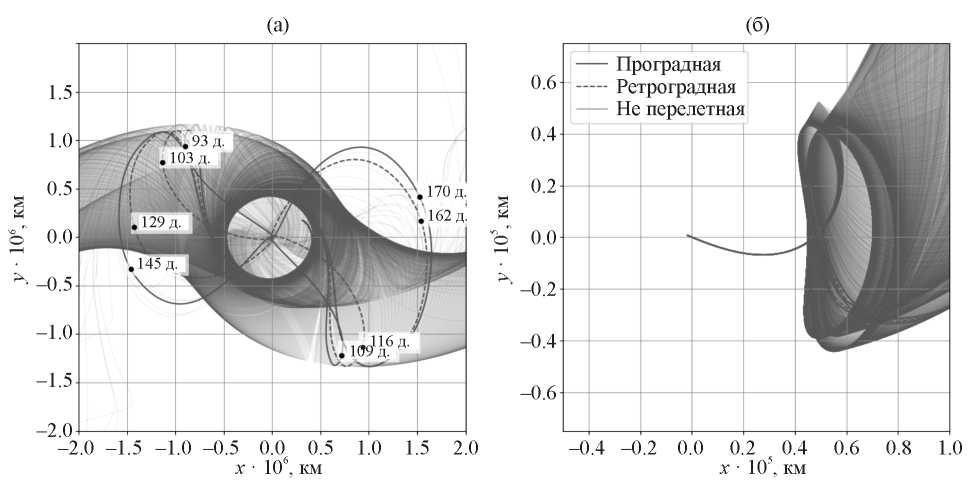

7. Рис. 6. Варианты перелета на ИСЛ через лунную точку L1 при совершении тормозного импульса у Луны 20.V.2030, 05:51:47 UT, показанные во вращающихся СК, соответствующих разным системам массивных тел: (а) Солнце – Земля; (б) Земля – Луна.

Скачать (48KB)
Метаданные

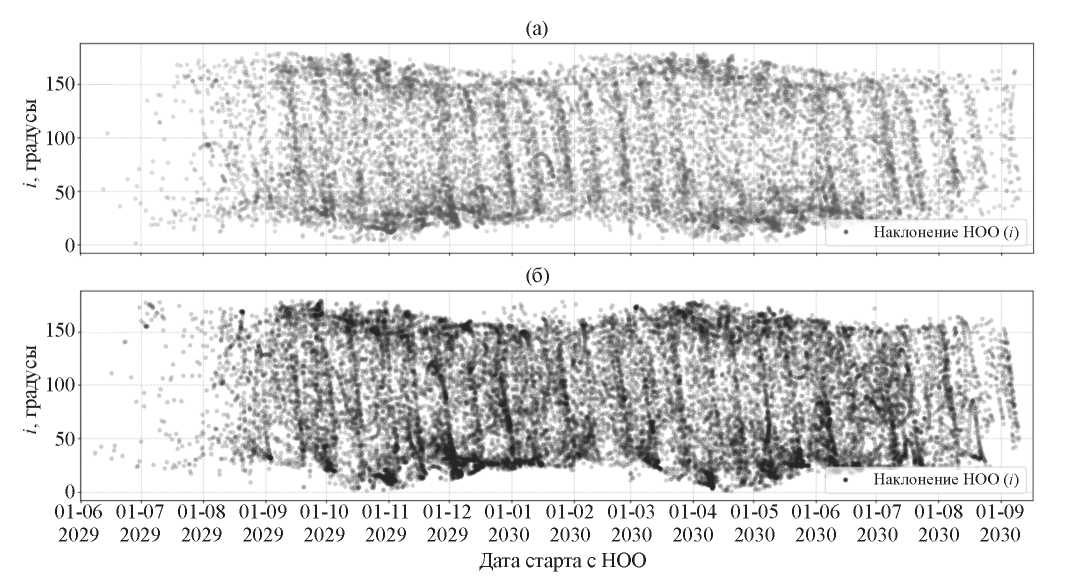

8. Рис. 7. Наклонение орбиты ИСЗ, с которой начинается перелет, в зависимости от даты старта при использовании различных маршрутов перелета: (а) маршрут без облета точки L1 системы Земля – Луна; (б) маршрут с облетом точки L1 системы Земля – Луна.

Скачать (80KB)
Метаданные
