Эволюция микроструктуры стали типа Cr16–Ni19 при облучении в зоне малого обогащения реактора на быстрых нейтронах. Формирование и развитие радиационной пористости

Полный текст

ВВЕДЕНИЕ

К основным факторам, лимитирующим длительность работы тепловыделяющей сборки (ТВС) реакторов на быстрых нейтронах, относят возникновение и развитие радиационной пористости и связанное с ней распухание материала [1]. Для повышения эффективности реакторов на быстрых нейтронах планируется увеличение срока эксплуатации твэлов до достижения выгорания топлива более 15% т.а. (тяжелых атомов) и соответственно повреждающей дозы не менее 140 сна. Эта задача решается поэтапно, на данном этапе – за счет усовершенствования технологии изготовления оболочек твэлов из аустенитной стали [2]. В настоящее время в реакторе БН-600 облучены четыре опытные ТВС с оболочками твэлов из аустенитной стали типа Cr16–Ni19, изготовленными по технологии, описанной в [3]. Облучение в различных зонах реактора происходит с различными скоростями набора повреждающей дозы. Для определения предельных ресурсных возможностей твэлов с оболочками из стали типа Cr16–Ni19 необходимо знание закономерностей протекания в ней процесса распухания при облучении в диапазоне температур и доз, характерных для реакторов на быстрых нейтронах.

Цель работы – получение экспериментальных данных по радиационной пористости аустенитной стали типа Cr16–Ni19 (холоднодеформированной) после облучения в зоне малого обогащения (ЗМО) реактора БН-600 в диапазоне температур от 420°С до 630°С и выявление характерных особенностей процесса образования и эволюции радиационных пор различных типов.

МАТЕРИАЛЫ И МЕТОДЫ

Исследования проводили на образцах оболочек четырех твэлов из холоднодеформированной аустенитной стали типа Cr16–Ni19, прошедших эксплуатацию в реакторе БН-600 в составе ТВС в ЗМО. Образцы вырезали из различных участков по высоте твэлов, облучавшихся с различными скоростями набора повреждающей дозы.

Типичный вид распределения плотности потока нейтронов и температур оболочек твэлов по высоте активной зоны приведен на рис. 1. Параметры распределения зависят от положения твэла в активной зоне и у разных твэлов различаются между собой. Для исследований из разных твэлов выбирали участки, облученные в одинаковых узких диапазонах температур, внутри которых у оболочек различных твэлов различаются скорости атомных смещений.



Рис. 1. Типичный вид распределения плотности потока нейтронов и температур оболочек твэлов (#1, #2) по высоте активной зоны.



Все исследованные образцы разбивали на группы, облученные в температурных зонах, соответствующих семи диапазонам: низкотемпературным (420–430)°С – НТ1 и (445–455)°С – НТ2, среднетемпературным (485–495)°С – СТ1 и (515–525)°С – СТ2, высокотемпературным (540–550)°С – ВТ1, (560–570)°С – ВТ2 и (585–630)°С – ВТ3. В каждом температурном диапазоне присутствовали образцы, несколько различающиеся по скорости генерации атомных смещений. Это позволило проводить их сравнение с целью выявления зависимости характеристик пористости от скорости генерации атомных смещений.

Исследования проводили на просвечивающем растровом электронном микроскопе высокого разрешения Talos F200X G2, оснащенном спектрометром EELS, позволяющем определять толщину исследуемого участка фольги по относительной интенсивности пика нулевых потерь. При количественной обработке данная информация позволяет получать наиболее корректные характеристики. Способ подготовки образцов приведен в [4]. Съемку для определения параметров пористости проводили на различных участках фольги при увеличении 390 тыс. крат для расчета мелких пор и в зависимости от размеров пор при увеличениях от 14 тыс. до 120 тыс. крат для расчета крупных пор. Расчет параметров пор проводили по нескольким изображениям, количество фотографий составляло от 5 до 12 штук, статистика составляла от 1000 до 3000 объектов отдельно для мелких и крупных пор с каждого исследованного образца.

Обработку изображений проводили с использованием программы для оцифровки и количественной обработки изображений – цифровая фотолаборатория SIAMS Photolab. По результатам измерений строили гистограммы распределения пор по размерам. Гистограммы представлялись в виде унимодальных логнормальных распределений, соответствующих различным по месту и времени образования типам пор. После чего рассчитывали медианный размер пор каждого типа, их концентрацию, интегральную пористость согласно процедуре, описанной в [5].

РЕЗУЛЬТАТЫ

Низкотемпературные диапазоны

В низкотемпературных диапазонах было исследовано по одному образцу из каждого твэла, скорости генерации атомных смещений у различных образцов составили (1.0–1.1) ∙ 10^–6 сна/c для НТ1 и (1.3–1.4) ∙ 10^–6 сна/c для НТ2. В микроструктуре исследованных образцов поры в целом равномерно распределены по объему. Наблюдаются обедненные по порам зоны вдоль некоторых двойников, выделений первичных карбонитридов (рис. 2а), вблизи границ зерен. Вдоль отдельных границ зерен наблюдаются строчки пор (рис. 2б). Прослеживается связь пор с элементами дислокационной структуры, а также с выделениями вторых фаз (рис. 2б).



Рис. 2. Микроструктура стали типа Cr16–Ni19, характерная для низкотемпературных диапазонов облучения. (а) – обедненные крупными порами области около выделений первичных карбонитридов; (б) – строчка крупных пор вдоль границы зерна (отмечено стрелками).



В структуре наблюдаются мелкие поры, расположенные преимущественно на элементах дислокационной структуры, по границам зерен, а также на внутризеренных и зернограничных выделениях вторых фаз (рис. 3).



Рис. 3. Мелкие поры в структуре стали типа Cr16–Ni19: (а) – на границе зерна; (б) – на внутризеренных выделениях.



Максимальный размер пор в образцах НТ1 не превышает 30 нм, а в НТ2 – 50 нм. Типичная гистограмма распределения пор по размерам приведена на рис. 4, математически корректно она описывается тремя унимодальными логнормальными распределениями, соответствующими трем типам пор: мелкие, среднего размера и крупные.

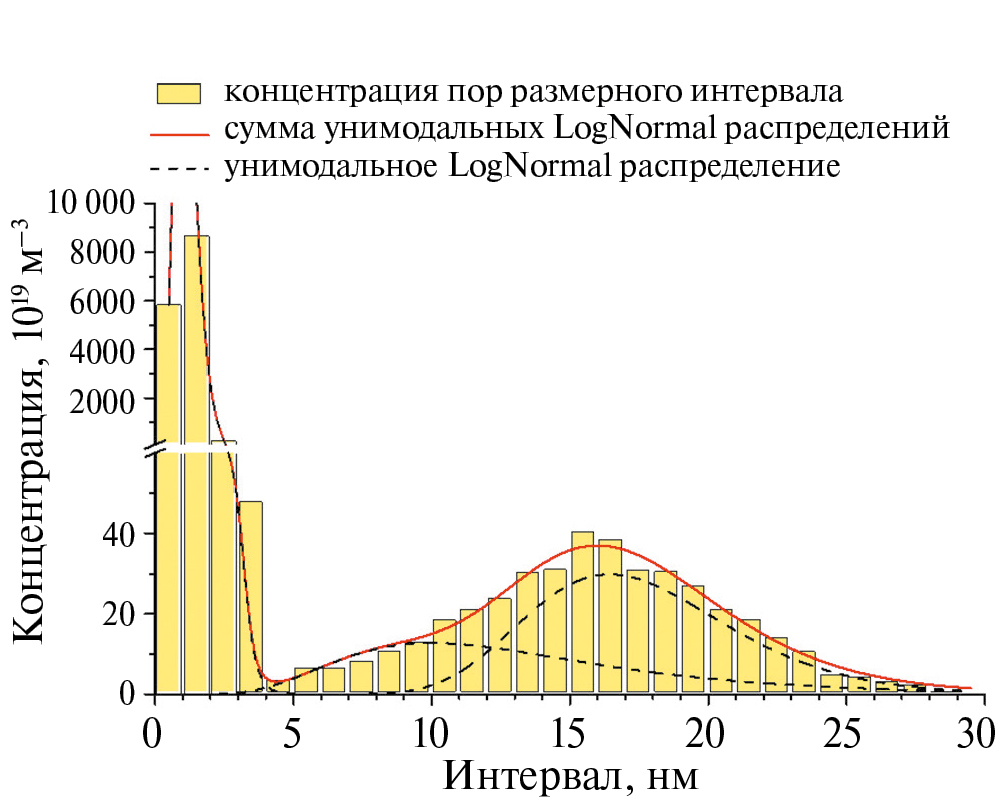

Рис. 4. Типичная гистограмма распределения пор по размерам в образцах НТ1 оболочек твэлов из стали типа Cr16–Ni19 (скорость генерации атомных смещений 1.1 ∙ 10^–6 сна/c).



На графиках (рис. 5) средние диаметры пор каждого типа обозначены заполненными символами и сплошными линиями, а концентрации – не заполненными символами и штриховыми линиями. Средний размер мелких пор (рис. 5а) в исследованных образцах обоих температурных диапазонов составил ~1 нм.

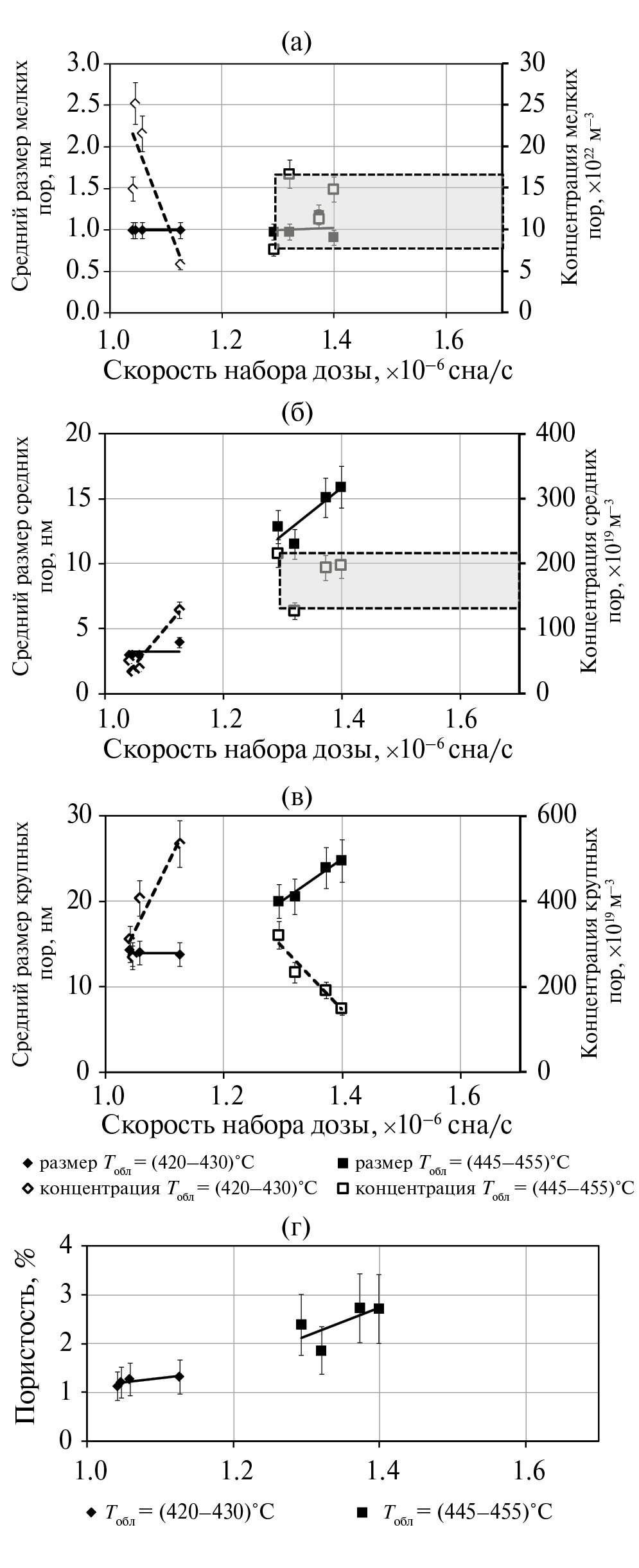

Рис. 5. Характеристики мелких (а), среднего размера (б) и крупных (в) пор в образцах стали типа Cr16–Ni19 из низкотемпературных диапазонов облучения и интегральная пористость образцов (г).



Концентрация мелких пор в НТ1 с ростом скорости генерации атомных смещений имеет тенденцию к снижению от 2.5 ∙ 10²³ м^–3 до 0.6 ∙ 10²³ м^–3, а в НТ2 зависимости от скорости генерации атомных смещений не прослеживается, при этом наблюдается разброс значений от 0.8 ∙ 10²³ м^–3 до 1.7 ∙ 10²³ м^–3 (рис. 5а).

Диаметр пор среднего и крупного размеров (рис. 5б, в) в образцах НТ1 не зависит от скорости генерации атомных смещений в пределах погрешности его определения и составил ~3.2 нм и ~14 нм соответственно. При этом концентрация пор обоих размеров увеличивается от 0.3 ∙ 10²¹ м^–3 до 1.3 ∙ 10²¹ м^–3 у пор среднего размера и от 2.7 ∙ 10²¹ м^–3 до 5.4 ∙ 10²¹ м^–3 у крупных пор.

В температурном диапазоне НТ2 диаметр пор с увеличением скорости генерации атомных смещений растет: пор среднего размера с ~11 до ~15 нм, а крупных пор с ~20 до ~25 нм (рис. 5б, в). Концентрация пор среднего размера не проявляет зависимости от скорости генерации атомных смещений, при этом наблюдается разброс значений от 1.3 ∙ 10²¹ м^–3 до 2.2 ∙ 10²¹ м^–3. Концентрация крупных пор снижается с ростом скорости генерации атомных смещений от 3.2 ∙ 10²¹ м^–3 до 1.5 ∙ 10²¹ м^–3.

Пористость исследованных образцов оболочек различных твэлов температурного диапазона НТ1 практически одинакова и составляет от 1.1% до 1.3%, а в температурном диапазоне НТ2 значения пористости в образцах разных твэлов находятся в диапазоне от 1.8% до 2.7% (рис. 5г).

Среднетемпературные диапазоны

В диапазонах облучения СТ1 и СТ2 со скоростями генерации атомных смещений (1.5–1.6) ∙ 10^–6 сна/c исследовали по одному образцу из различных твэлов. Повышение температуры облучения приводит к увеличению максимального размера пор до 55–70 нм в диапазоне СТ1 и до 90–120 нм в диапазоне СТ2 в различных образцах. Распределение пор диаметра более 20 нм по объему материала становится менее однородным. Наблюдаются локальные области, где крупные поры практически отсутствуют, в температурном диапазоне СТ1 – до 5% объема образцов, и до 8% в диапазоне СТ2.

Области свободные от крупных пор чаще расположены в полосах деформации либо не связаны со структурными особенностями (рис. 6а). На границах двойников наблюдаются наиболее крупные поры (более 120 нм), образующие иногда цепочки (рис. 6б). Наблюдаются неширокие обедненные крупными порами зоны вдоль границ зерен, а также выстраивание вдоль них пор в строчки.



Рис. 6. Микроструктура стали типа Cr16–Ni19, характерная для среднетемпературных диапазонов облучения со скоростью генерации атомных смещений 1.6 ∙ 10^–6 сна/c: (а) – области свободные от крупных пор; (б) – наиболее крупные поры на границах двойников.



В стали в среднетемпературных областях так же, как и в низкотемпературных, наблюдается высокая концентрация мелких пор размером до 5 нм, расположенных на межфазных границах выделений вторых фаз различного типа (G-фаза, сложные ГЦК-карбиды) как внутризеренных, так и зернограничных, в том числе фосфидов, образовавшихся при облучении в этих температурных диапазонах [4]. Мелкие поры также расположены по границам зерен, на дислокациях, в полосах деформации.

Типичная гистограмма распределения пор по размерам приведена на рис. 7, в образцах различных твэлов гистограммы математически корректно описываются тремя (в ряде случаев четырьмя или пятью) унимодальными логнормальными распределениями. В исследованных образцах, помимо мелких пор, визуально отчетливо выделяется две системы более крупных пор: средние (центральный пик в диапазоне размеров 5–25 нм) и крупные (сумма последующих пиков). Таким образом, в среднетемпературных диапазонах облучения также рассматривались характеристики трех систем пор: мелкие, среднего размера и крупные.



Рис. 7. Типичная гистограмма распределения пор по размерам в образцах оболочек твэлов из стали типа Cr16–Ni19 из диапазона облучения СТ2 (скорость генерации атомных смещений 1.6 ∙ 10^–6 сна/c).



Средний диаметр мелких пор в исследованных образцах обоих температурных диапазонов СТ1 и СТ2 составил ~1.3 нм, зависимости концентрации этих пор от скорости генерации атомных смещений не прослеживается, значения варьируются от 6.4 ∙ 10²² м^–3 до 11.8 ∙ 10²² м^–3 в температурном диапазоне СТ1, и от 5.5 ∙ 10²² м^–3 до 9.3 ∙ 10²² м^–3 в температурном диапазоне СТ2 (рис. 8а).



Рис. 8. Характеристики мелких (а), среднего размера (б) и крупных (в) пор в образцах стали типа Cr16–Ni19 из среднетемпературных диапазонов облучения и интегральная пористость образцов (г).



Средний диаметр пор среднего размера в образцах из диапазонов СТ1 и СТ2 в пределах погрешности его определения не зависит от скорости генерации атомных смещений и составляет ~14 нм (рис. 8б). Концентрация пор среднего размера в образцах из обоих температурных диапазонов не зависит от скорости генерации атомных смещений, и имеет разбросы от 3.1 ∙ 10²⁰ м^–3 до 5.6 ∙ 10²⁰ м^–3 в СТ1 и от 1.3 ∙ 10²⁰ м^–3 до 2.7 ∙ 10²⁰ м^–3 в СТ2 (рис. 8б).

Зависимость среднего диаметра крупных пор в образцах из обоих среднетемпературных диапазонов от скорости генерации атомных смещений не проявляется. В пределах погрешности определения его значение составило ~38 нм в СТ1 и ~54 нм в СТ2 (рис. 8в). Концентрация крупных пор в образцах из обоих среднетемпературных диапазонов не зависит от скорости генерации атомных смещений, и имеет разбросы от 4.2 ∙ 10²⁰ м^–3 до 17.9 ∙ 10²⁰ м^–3 в СТ1 и от 3.0 ∙ 10²⁰ м^–3 до 5.2 ∙ 10²⁰ м^–3 в СТ2 (рис. 8в).

Пористость исследованных образцов оболочек различных твэлов составляет от 1.4% до 5.7% для СТ1 (различается в ~4 раза), а для температурного диапазона СТ2 различие пористости образцов разных твэлов варьируется от 3.0% до 6.2% – в ~2 раза (рис. 8г).

Высокотемпературные диапазоны

В высокотемпературных диапазонах облучения ВТ1 – (540–550)°С и ВТ2 – (560–570)°С было исследовано по одному образцу различных твэлов. С ростом температуры облучения неравномерность распределения крупных пор в объеме образцов увеличивается (рис. 9), доля областей, свободных от крупных пор, увеличивается от 9–21% в температурном диапазоне ВТ1 до 67–93% в температурном диапазоне ВТ2.



Рис. 9. Микроструктура стали типа Cr16–Ni19, характерная для высокотемпературных диапазонов облучения ВТ1, ВТ2: (а) температурный диапазон (540–550)°С, скорость генерации атомных смещений 1.6 ∙ 10^-6 сна/c; (б) температурный диапазон (560–570)°С, скорость генерации атомных смещений 1.5 ∙ 10^-6 сна/c.



В образцах из температурного диапазона ВТ3 – (585–630)°С статистически значимого количества крупных пор не наблюдалось за исключением образца, облученного со скоростью генерации атомных смещений 1.4 ∙ 10^-6 сна/c, где свободный от крупных пор объем составил 88%.

Как и в предыдущих температурных диапазонах облучения отчетливо выделяется система мелких пор, равномерно распределенных по объему материала исследованных образцов и расположенных как на элементах дислокационной структуры, по границам зерен, так и на внутризеренных и зернограничных выделениях вторых фаз различного типа (G-фаза, сложные ГЦК-карбиды, фаза Лавеса, фосфиды) [4].

Гистограммы распределения пор по размерам в образцах оболочек твэлов из температурных диапазонов ВТ1 и ВТ2 описывались количеством пиков от трех до пяти (рис. 10), как и в случае среднетемпературного диапазона, рассматривались характеристики трех систем пор. Максимальный размер пор с ростом температуры облучения увеличился до 140 нм в температурном диапазоне ВТ1 и до 350 нм в ВТ2.

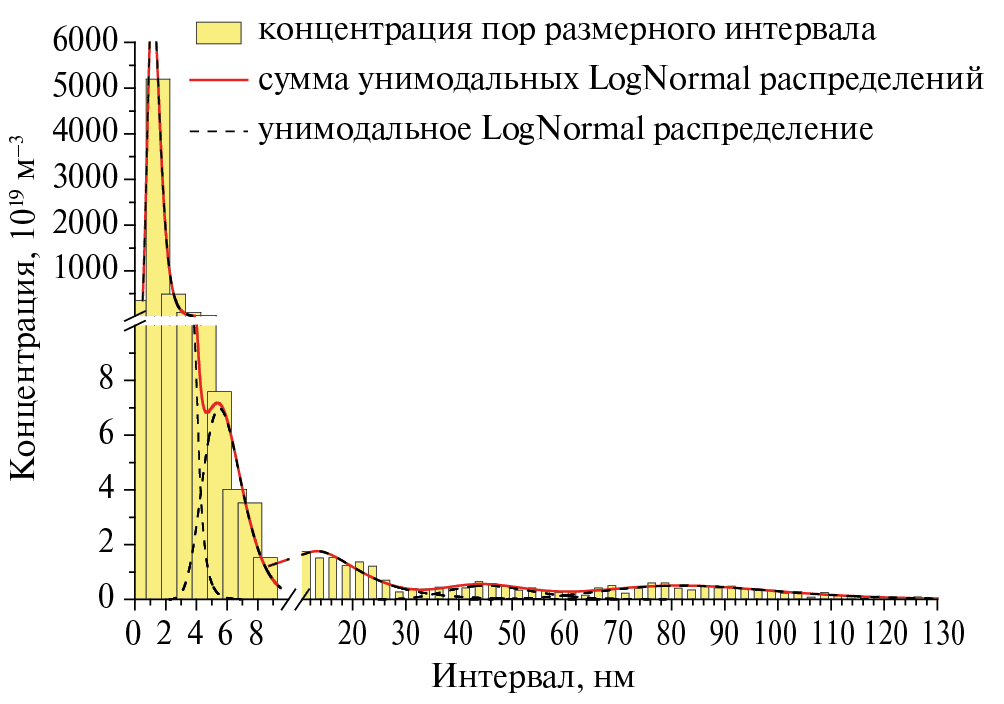

Рис. 10. Типичная гистограмма распределения пор по размерам в образцах оболочек твэлов из стали типа Cr16–Ni19 из высокотемпературного диапазона облучения ВТ1 (скорость генерации атомных смещений 1.6 ∙ 10^–6 сна/c).



Зависимости концентрации мелких пор от скорости генерации атомных смещений не наблюдается во всех высокотемпературных диапазонах, значения варьируются от 2.8 ∙ 10²² м^–3 до 6.3 ∙ 10²² м^–3 в диапазоне ВТ1, от 2.3 ∙ 10²² м^–3 до 6.1 ∙ 10²² м^–3 в диапазоне ВТ2 и от 1.3 ∙ 10²² м^–3 до 5.0 ∙ 10²² м^–3 в диапазоне ВТ3 (рис. 11а).



Рис. 11. Характеристики мелких (а), среднего размера (б) и крупных (в) пор в образцах стали типа Cr16–Ni19 из высокотемпературных диапазонов облучения и интегральная пористость образцов (г).



Средний размер мелких пор в исследованных образцах высокотемпературных диапазонов не зависит от скорости генерации атомных смещений, в температурном диапазоне ВТ1 он составил ~1.3 нм, а в температурных диапазонах ВТ2 и ВТ3 ~1.8 нм (рис. 11а).

Средний диаметр пор среднего размера в образцах из температурных диапазонов ВТ1 и ВТ2 в пределах погрешности его определения не зависит от скорости генерации атомных смещений и составляет ~13–14 нм. Концентрация пор среднего размера в образцах из температурных диапазонов ВТ1 и ВТ2 не зависит от скорости генерации атомных смещений и имеет разбросы от 3.4 ∙ 10¹⁹ м^–3 до 11.6 ∙ 10¹⁹ м^–3 в диапазоне ВТ1 и от 8.6 ∙ 10¹⁹ м^–3 до 11.8 ∙ 10¹⁹ м^–3 в диапазоне ВТ2 (рис. 11б). В температурном диапазоне облучения ВТ3 пор среднего размера не наблюдалось.

Средний диаметр крупных пор в образцах из диапазонов ВТ1 и ВТ2 не зависит от скорости генерации атомных смещений в пределах погрешности его определения и составляет ~63 нм в диапазоне ВТ1 и ~75 нм в диапазоне ВТ2, а в образце из диапазона ВТ3 ~57 нм (рис. 11в).

Концентрации крупных пор в образцах из диапазонов ВТ1 и ВТ2 имеют тенденцию к росту с ростом скорости генерации атомных смещений: от 1.0 ∙ 10²⁰ м^–3 до 1.6 ∙ 10²⁰ м^–3 в диапазоне ВТ1 и от 0.1 ∙ 10¹⁹ м^–3 до 2.1 ∙ 10¹⁹ м^–3 в диапазоне ВТ2, концентрация крупных пор в образце из диапазона ВТ3 составила 0.9 ∙ 10¹⁹ м^–3 (рис. 11в).

Пористость исследованных образцов оболочек различных твэлов из диапазона ВТ1 находится в пределах от 1.5% до 3.9%, при этом отличие может быть в 2.6 раза. Пористость исследованных образцов оболочек твэлов из остальных высокотемпературных диапазонов не превышает 0.8% (рис. 11г).

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Анализ результатов показывает, что средний размер мелких, средних и крупных пор в каждом из исследованных температурных диапазонов не зависит от скорости генерации атомных смещений в пределах погрешности измерений. Можно лишь отметить тенденцию к росту диаметра средних и крупных пор у образцов после низкотемпературного (445–455)°С облучения. Концентрации мелких и средних пор при температурах облучения выше (445–455)°С имеют большие разбросы внутри каждого температурного диапазона и не прослеживается зависимостей от скорости генерации атомных смещений. Были построены зависимости среднего размера и концентрации пор различного типа от температуры облучения (рис. 12–14).

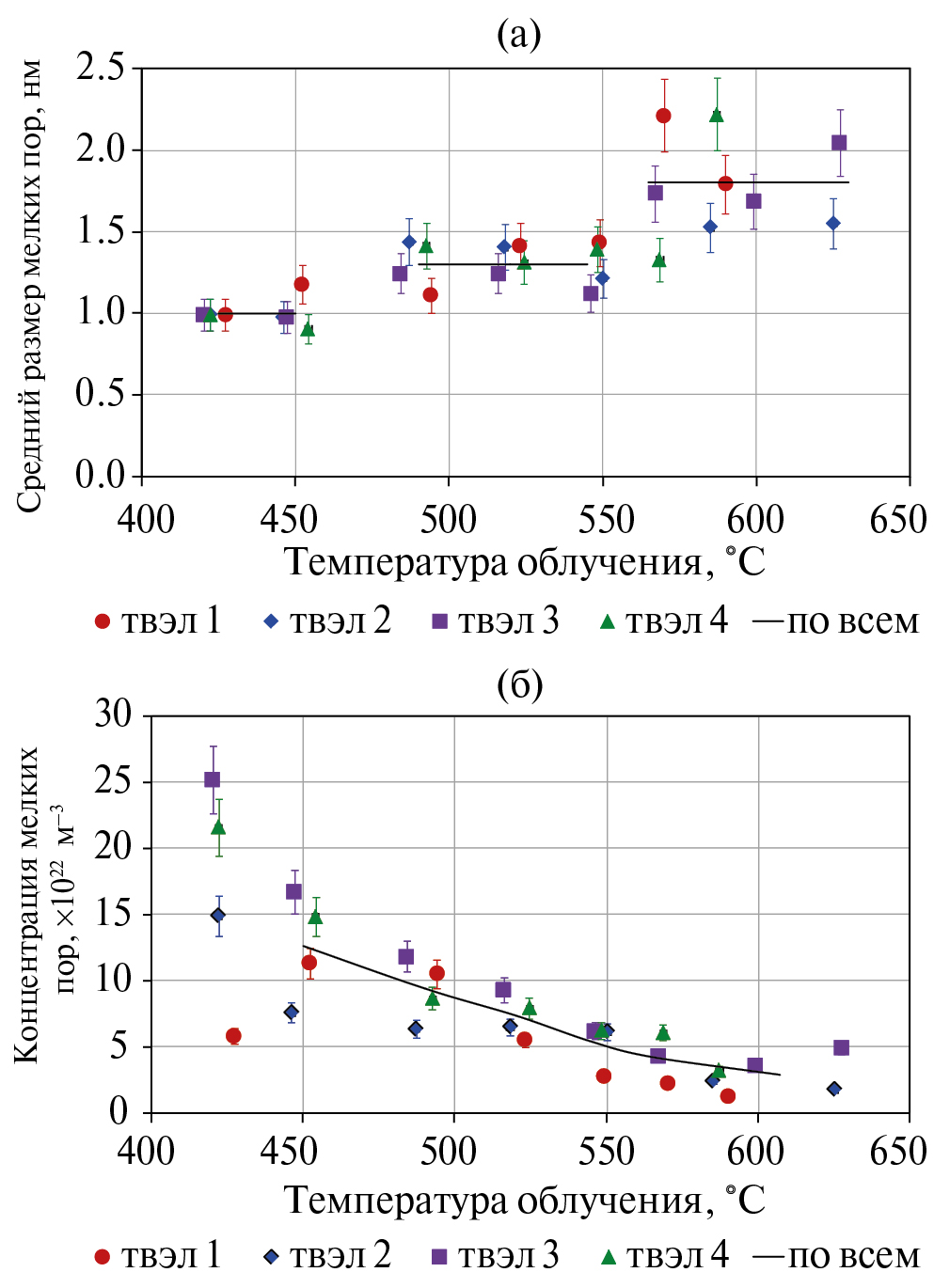

Рис. 12. Зависимости среднего размера (а) и концентрации (б) мелких пор от температуры облучения в образцах оболочек твэлов из стали типа Cr16–Ni19.



Рис. 13. Зависимости среднего размера (а) и концентрации (б) пор среднего размера от температуры облучения в образцах оболочек твэлов из стали типа Cr16–Ni19.

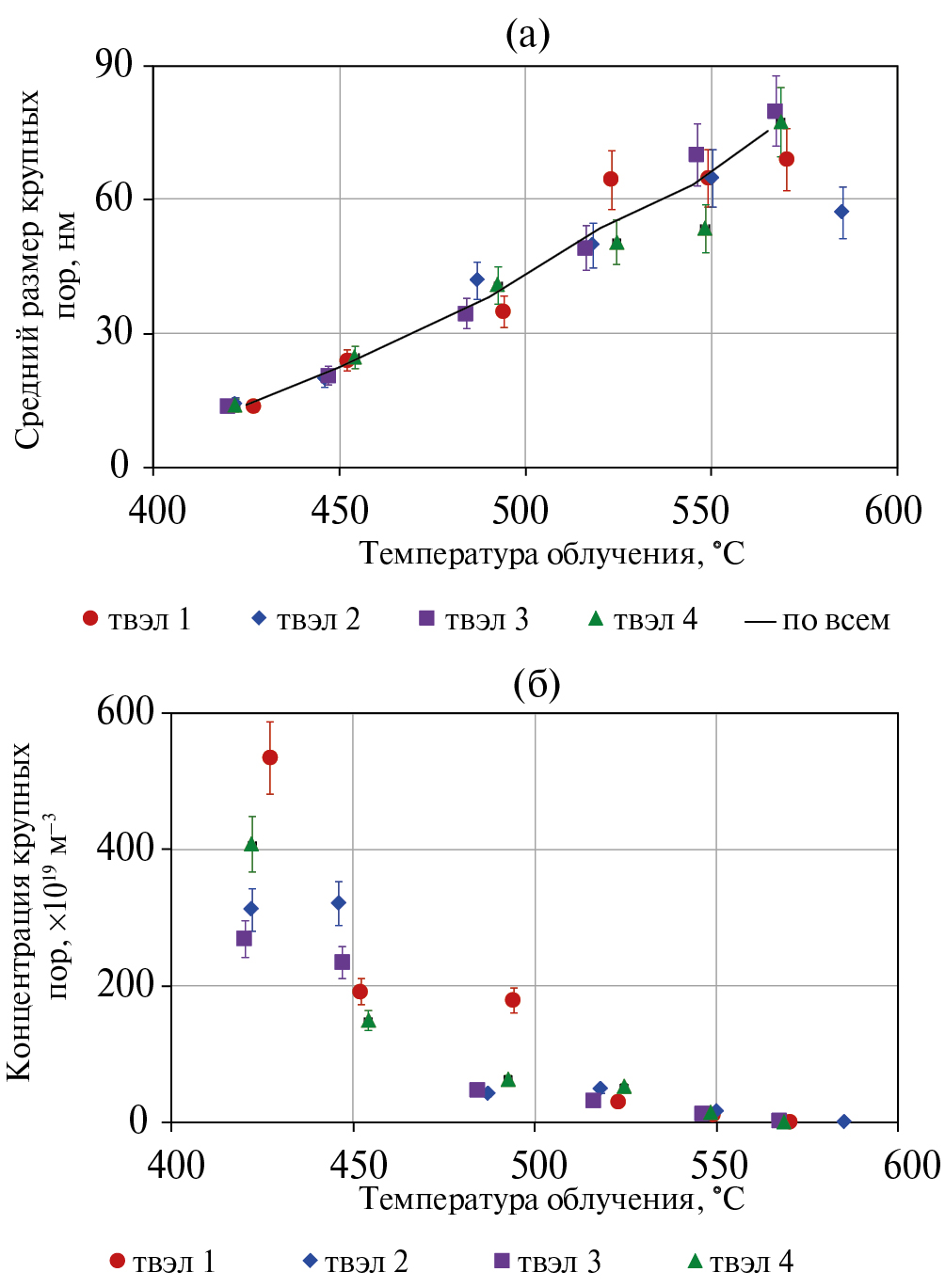

Рис. 14. Зависимости среднего размера (а) и концентрации (б) крупных пор от температуры облучения в образцах оболочек твэлов из стали типа Cr16–Ni19.



Средний размер мелких пор увеличивается с ростом температуры облучения от ~1 нм при температурах (420–450)°С до ~1.8 нм при температурах (560–630)°С, при этом концентрация их снижается практически линейно с ростом температуры от ~450°С до ~600°С (рис. 12).

Средний размер пор среднего размера увеличивается при изменении температур от (420–430)°С до (445–455)°С и не изменяется в пределах погрешности определения до температур (560–570)°С, при более высоких температурах облучения поры среднего размера не наблюдаются (рис. 13а). Концентрация пор среднего размера увеличивается с ростом температуры облучения от (420–430)°С до (445–455)°С, где достигает своего максимума, увеличение температуры облучения до (485–495)°С приводит к снижению концентрации пор среднего размера почти в пять раз. При увеличении температуры облучения выше (485–495)°С наблюдается слабое уменьшение концентрации пор среднего размера с ростом температуры (рис. 13б).

Средний размер крупных пор практически линейно увеличивается с ростом температуры облучения от (420–430)°С до (560–570)°С (рис. 14а). При этом концентрация крупных пор резко уменьшается при изменении температур от (420–430)°С до (485–495)°С, дальнейшее увеличение температуры облучения ведет к слабому монотонному снижению концентрации крупных пор (рис. 14б).

Анализ полученных данных был проведен исходя из следующих предпосылок. Необходимым условием образования и роста поры является превышение поступления в нее потока вакансий над потоком междоузельных атомов [6, 7].

Из-за более высокой энергии связи междоузлий, по сравнению с вакансиями, уже на кинетической стадии формирования каскада образуется большее количество междоузельных комплексов и, как следствие, в твердом растворе остается больше одиночных вакансий, чем междоузлий. Энергия взаимодействия вакансии с порой рассчитывается как разность энергий системы, когда вакансия находится в матрице – E_v, и когда она поступила в пору E_vV (энергия взаимодействия вакансии с порой), что привело к изменению (увеличению) поверхностной энергии поры на ΔE_sv: E_vV = E_v − ΔE_sv. Аналогично рассчитывается энергия взаимодействия междоузлия с порой: E_iV = E_i − ΔE_si (где E_i – междоузлие находится в матрице, ΔE_si – изменение поверхностной энергии поры за счет междоузлия). При поступлении междоузлия на поверхность поры объем ее и площадь ее поверхности уменьшаются. Поэтому энергия взаимодействия междоузлий с порами выше, чем у вакансий. Разница уменьшается с ростом поры, и по достижении критического диаметра пора начинает расти по механизму несбалансированного потока в нее вакансий [6, 7].

Но чтобы этого достичь, должен сформироваться и расти газо-вакансионный пузырек [8]. Роль такого газа в сталях играет трансмутационный гелий, образующийся преимущественно в ядерных реакциях нейтронов с некоторыми газовыми примесями и никелем [9, 10]. Скорость генерации гелия в стали типа Cr16–Ni19 в реакторах БН на шесть порядков меньше, чем скорость генерации вакансий [11]. Поэтому концентрация гелия в матрице мала, и вероятность гомогенного образования гелиевых пузырьков очень низкая. Более вероятно атому гелия попасть на какой-либо сток: дислокацию, границы зерен, двойников или фаз. Далее, в течение определенного времени, зависящего от энергии связи со стоком и температуры, гелий мигрирует по стоку. За это время он может встретить другой атом гелия, а также вакансию и образовать комплекс, по мере роста трансформирующийся в пузырек, рост которого регулируется эффективным поверхностным натяжением его границы (удельной поверхностной энергией и давлением Не изнутри на стенку пузырька) и контролируется поступлением гелия [12].

На дислокации вероятность такой встречи и скорость поступления гелия в пузырек (одномерное движение) выше, чем на границах (зерен и двойников). Поэтому на дислокациях образуются первые пузырьки, которые первыми перерастают в поры, образуя первый максимум. Кроме того, на дислокации поступает кремний и никель, что регистрируется методами ПЭМ и создает благоприятную почву для образования высоконикелевых интерметаллидных фаз (γ΄, G) [4]. Все наблюдаемые крупные поры связаны с выделениями вторых фаз. С течением времени дислокационная структура эволюционирует – образуются новые дислокации (в частности за счет слияния подрастающих дислокационных петель внедрения), на которых может формироваться следующее поколение средних пор, образующих на гистограмме второй максимум.

По микроструктуре видно, что все мелкие поры при всех температурах облучения связаны или с дислокациями, или с границами (зерен, вторых фаз). Эти поры являются газовакансионными зародышами пор последнего поколения, которые образовались на сформированной в процессе облучения структуре.

Пузырьки медленно накапливаются и растут. По мере этого расстояние между ними уменьшается, и по достижении определенного расстояния они начинают сливаться, что приводит к увеличению размера и приостановке роста концентраций пузырьков. Пик распределения пузырьков по размерам расщепляется, и подросшие при коалесценции пузырьки после достижения критического размера переходят в класс пор. Рост температуры до значений оптимальных для реализации описанного процесса приводит к увеличению размера и уменьшению концентрации мелких пор, которые являются газо-вакансионными пузырьками, что показано на рис. 12а, б.

Повышение температуры облучения приводит к тому, что время жизни гелия (как и вакансий) на стоках, в частности на дислокациях, уменьшается, что вызывает уменьшение концентрации средних и особенно крупных пор (рис. 13б, 14б).

Сопоставление результатов показывает, что в диапазоне температур (450–570)°С крупные поры растут, а средние поры практически не изменяют размера (рис. 13а, 14а). Связано это с сочетанием потоков междоузлий и вакансий. При температурах (450–570)°С подвижность междоузлий увеличивается в 1.4 раза, а вакансий – почти втрое, что способствует увеличению потока вакансий в поры.

В то же время увеличение подвижности точечных дефектов (ТД) вызывает уменьшение их концентрации в матрице, что уменьшает потоки. Поступление ТД в мелкие поры определяется их концентрацией на дислокациях. Несбалансированный поток вакансий в поры, расположенные на дислокациях, складывается из потока ТД, мигрирующих по дислокации, и потока ТД из матрицы через поверхность поры.

Поток вакансий в поры (пузырьки) с дислокации j_b определяется выражением [13, 14]:

$j_b=2a_1\frac{c_{lb}}{{\rho }_d}\nu \exp (-E_m/kT){\omega }_{b+}$, (1)

где а₁ – радиус первой координационной сферы; c_lb – линейная концентрация вакансий на дислокации; ρ_d – плотность дислокаций; v – частота Дебая; E_m – энергия миграции вакансий; k – постоянная Больцмана; T – температура, К; ω_b+ – вероятность подошедшей к границе поры (пузырька) вакансии при следующем перескоке попасть в нее.

В то же время через поверхность поры поступает поток точечных дефектов [13, 14]:

$j_s=6\pi d^2{a}_1{c}_{ib}\nu \exp (-E_m/kT){\omega }_{b+}$, (2)

где d – диаметр поры (пузырька); c_ib – концентрация вакансий в матрице.

Отметим, что поток ТД в поры из матрицы не изменяет их концентрации, а лишь увеличивает размер. Используя экспериментальные результаты, приведенные на рис. 12–14, сопоставим потоки ТД в поры по различным каналам при различных температурах облучения. При увеличении температуры выше ~450°С концентрация гелия и вакансий на дислокациях уменьшается, в результате становится меньше и концентрация мелких и средних пор. Дальнейшее повышение температуры снижает скорость поступления в поры потоков ТД с дислокаций (из-за уменьшения концентрации вакансий на дислокациях), но увеличивает потоки из матрицы. В сумме потоки ТД остаются постоянными, размер средних пор изменяется мало. У крупных пор поступление из матрицы существенно превышает потоки с дислокации. Можно лишь отметить тенденцию к росту диаметра средних и крупных пор в образцах после низкотемпературного облучения. Это связано с увеличением потоков точечных дефектов, приводящим к более раннему переходу пузырьков в поры, так что к моменту окончания облучения они успевают больше подрасти.

Согласно рис. 12–14, прослеживаются четкие зависимости средних размеров и концентраций мелких, среднего размера и крупных пор от температуры облучения во всем исследованном температурном диапазоне.

Используя формулы (1) и (2) и экспериментальные результаты изменения концентраций и размеров пор, можно сопоставить общее число ТД, находящихся в порах. Удельный объем, занимаемый порами, размер которых соответствует выбранному участку гистограммы, можно оценить как

$\delta v=\frac{n_v\pi {d_v}^3}{6}$, (3)

где n_v – концентрация пор; d_v – средний размер пор на рассматриваемом участке гистограммы.

На рис. 15 приведен график зависимости удельного объема, занимаемого порами различного типа, от температуры облучения. Из графика видно, что при всех температурах облучения удельный объем вакансий в мелких порах составляет ~1 × 10^–4. При температуре выше 520°С удельный объем вакансий в порах среднего размера — от 2.7 × 10^–4 до 1.1 × 10^–4, что совпадает по порядку величины с объемом мелких пор. В то время как в крупных порах при температуре ~520°С оценка дает ~3.2 × 10^–2 (что превышает результат для пор среднего размера более чем на порядок). С ростом температуры облучения при этом концентрация мелких пор снижается, при температуре выше ~450°С практически линейно (рис. 12). Причиной такого характера зависимостей является то, что с увеличением температуры время жизни гелия на стоках уменьшается, что снижает вероятность образования пузырьков и приводит к снижению их концентрации.



Рис. 15. Зависимость удельного объема, занимаемого порами различного типа от температуры облучения в стали типа Cr16–Ni19.



Одной из основных характеристик пористости, влияющих на скорость распухания, является удельная площадь поверхности пор [15, 16]. Построенные для нее зависимости от пористости для исследуемых температурных диапазонов облучения приведены на рис. 16. Символами обозначены значения, полученные для исследованных в данной работе образцов аустенитной стали типа Cr16–Ni19. Линиями показаны полученные трендовые зависимости.



Рис. 16. Зависимость удельной площади поверхности пор от пористости в образцах оболочек твэлов из стали типа Cr16–Ni19 для различных температурных диапазонов облучения.



Как было показано в наших предыдущих работах [15, 16, 17], величина удельной площади поверхности пор достигает насыщения с ростом пористости, а площадь поверхности пор, соответствующая стадии насыщения, уменьшается с ростом температуры облучения. В исследованных образцах удельная площадь поверхности пор не вышла на насыщение, за исключением температурных диапазонов (515–525)°С и (540–550)°С, где ее значения составили 48.9 ∙ 10⁵ м^–1 и 26.3 ∙ 10⁵ м^–1 соответственно. Характеристика удельной площади поверхности пор является геометрическим фактором, влияющим на распухание, присущая для любого рода материалов.

Суммарная величина пористости определяет распухание, которое лимитирует ресурс эксплуатации твэла по критерию исчерпания минимального проходного сечения для натриевого теплоносителя. Кроме того, характеристики пористости влияют на изменение механических свойств, что может привести к разрушению оболочки. Приведенные в работе результаты могут быть использованы для определения остаточного и предельного ресурсов твэлов реакторов на быстрых нейтронах.

ЗАКЛЮЧЕНИЕ

Исследования радиационной пористости, образовавшейся в образцах оболочек твэлов из холоднодеформированной стали типа Cr16–Ni19, после облучения в реакторе БН-600 при разных температурах и скоростях генерации атомных смещений показали:

1. В стали типа Cr16–Ni19 во всех исследованных температурных диапазонах облучения распределения пор по размерам мультимодальные, выделяются системы пор: мелкие – гелий-вакансионные зародыши пор, среднего размера и крупные поры, растущие за счет поступления вакансий.
2. В образцах, облученных в близких условиях, наблюдаются большие разбросы характеристик пористости.
3. Однозначных зависимостей среднего размера и концентрации мелких, среднего размера и крупных пор от скорости генерации атомных смещений в образцах оболочек твэлов из стали типа Cr16–Ni19 выявить не удалось.
4. Средний размер мелких и крупных пор увеличивается с ростом температуры облучения. Средний размер пор среднего размера при температуре облучения ~450°С более чем в четыре раза превышает средний размер при температуре облучения ~425°С. Средний размер средних пор не изменяется в диапазоне температур облучения от ~450°С до ~570°С, при более высоких температурах облучения поры среднего размера не наблюдаются.
5. Концентрация мелких и крупных пор уменьшается с ростом температуры облучения. Максимальные концентрации пор среднего размера наблюдаются на образцах, облучавшихся при температуре ~450°С.
6. Площадь поверхности пор в стали типа Cr16–Ni19 во всех температурных диапазонах облучения увеличивается с ростом пористости, стремясь к насыщению.

Работа выполнена в рамках государственного задания Минобрнауки России (тема “Структура”, № 122021000033-2) и программы Росатома по Повышению предельного выгорания топлива ТВС реакторов на быстрых нейтронах.
