Исследование влияния термического старения на наноструктуру дисперсно-упрочненных оксидами сталей методами атомно-зондовой томографии
- Авторы: Рогожкин С.В.1,2, Клауз А.В.1,2, Халявина А.А.1,2, Богачев А.А.1,2, Разницын О.А.1,2, Никитин А.А.1,2, Лукьянчук А.А.1,2, Шутов А.С.1,2, Залужный А.Г.1,2
-
Учреждения:
- Национальный исследовательский центр “Курчатовский институт”
- Национальный исследовательский ядерный университет “МИФИ”
- Выпуск: Том 126, № 1 (2025)
- Страницы: 58-68
- Раздел: СТРУКТУРА, ФАЗОВЫЕ ПРЕВРАЩЕНИЯ И ДИФФУЗИЯ
- URL: https://ogarev-online.ru/0015-3230/article/view/288548
- DOI: https://doi.org/10.31857/S0015323025010073
- EDN: https://elibrary.ru/BZSJGJ
- ID: 288548
Цитировать
Аннотация
Методом атомно-зондовой томографии исследовалось влияние термического старения на наноструктуру трех дисперсно-упрочненных оксидами сталей с различными системами легирования: Eurofer ODS, 10Cr ODS и KP-3 ODS. Исследуемые стали выдерживались при 650°С в течение 500 и 1000 ч. Во всех состояниях обнаружены наноразмерные кластеры, обогащенные по Y, O и Cr, а также по V, Ti и Al в зависимости от системы легирования стали. Исследование наноструктуры сталей после термического старения в течение 500 ч во всех сталях показало значительный рост объемной плотности кластеров, в то время как после 1000 ч старения их объемная плотность (число кластеров в единице объема) уменьшалась в Eurofer ODS и 10Cr ODS, или сохранялась на том же уровне в KP-3 ODS. После 500 ч старения наблюдается сохранение (10Cr ODS, KP-3 ODS) или увеличение (Eurofer ODS) среднего размера кластеров, а при 1000 ч средний размер сохранялся в Eurofer ODS и 10Cr ODS или испытывал небольшое уменьшение в KP-3 ODS. Анализ изменения наноструктуры показал сначала рост объемной плотности кластеров (при сохранении или росте среднего размера) во всех сталях при длительности старения до 500 ч, соответствующий стадии зарождения новых кластеров. После старения в течение 1000 ч обнаружено уменьшение объемной плотности, что соответствует стадии коалесценции. Данные закономерности также подтверждаются анализом изменения концентрации химических элементов в матрице.
Полный текст
ВВЕДЕНИЕ
Дисперсно-упрочненные оксидами (ДУО) сплавы и стали демонстрируют превосходную высокотемпературную прочность при растяжении и сопротивление ползучести по сравнению с традиционными сталями [1–3]. Данный фактор делает ДУО стали крайне привлекательными для применения как при повышенных термических нагрузках (например, в качестве материалов турбин двигателей [4]), так и при комбинированных термических и радиационных воздействиях (в качестве материалов перспективных ядерных и термоядерных энергетических установок [5, 6]). Повышенные характеристики жаропрочности и радиационной стойкости ДУО сталей обеспечиваются наличием в их структуре большого числа равномерно распределенных оксидных частиц [4, 7, 8]. Учитывая эту особенность, важным является исследование стабильности дисперсных включений в условиях, характерных для эксплуатации.
В результате комплементарных исследований методами просвечивающей электронной микроскопии (ПЭМ), атомно-зондовой томографии (АЗТ), малоуглового рассеяния нейтронов (МУРН) и малоуглового рентгеновского рассеяния (МУРР) установлено, что в матрице ДУО сталей присутствуют не только мелкие оксидные частицы (< 10 нм), но и наноразмерные кластеры (< 4 нм) [9–14]. Хотя кластеры вносят малый вклад (относительно оксидных частиц) в механические свойства ДУО-сплавов в исходном состоянии [15, 16], они могут выступать в роли центров зарождения оксидных частиц [17, 18], что важно для общей стабильности нанострукуры ДУО-материалов в условиях эксплуатации. При этом установлено, что в процессе облучения под влиянием термически- и радиационно-индуцированной диффузии происходит взаимодействие оксидов и кластеров, приводящее к зарождению мелких оксидов из кластеров и тем самым к стабилизации подсистемы оксидов [19, 20]. Таким образом, кластеры играют ключевую роль в сохранении свойств ДУО-сталей в условиях радиационных нагрузок. Стоит отметить, что исследования влияния облучения, как правило, проводятся при температурах в пределах ~ 500°C (см. напр. [19, 20]), что ниже верхней границы предполагаемого температурного интервала эксплуатации ДУО-сталей в перспективных ядерных приложениях, где предполагается эксплуатация вплоть до температур 650–700°C [21–23]. С учетом важности влияния кластеров на стабильность всей системы ДУО-материала необходимо рассмотреть влияние повышенных температур на свойства материала.
Цель настоящей работы – применение атомно-зондовой томографии для анализа поведения ДУО-сталей при термическом старении. Для исследования выбрана температура 650°С, отвечающая верхнему диапазону температур применения ДУО-сталей в перспективных ядерных энергетических установках.
МАТЕРИАЛЫ И МЕТОДЫ
Исследуются материалы, разработанные в Технологическом институте Карлсруэ (KIT, Германия) – Eurofer ODS [24, 25], Киотском университете (Япония) – KP-3 ODS [26, 27] и Корейском институте атомной энергии (KAERI, Республика Корея) – 10Cr ODS [28, 29]. Все ДУО-стали были получены путем механического легирования металлических порошков и порошка Y2O3. Номинальные составы изучаемых ДУО-сталей представлены в табл. 1.
Таблица 1. Химический состав исследуемых ДУО сталей, ат. % (баланс по Fe)
Материал | Mo | Al | Ni | Mn | Cr | W | Y | O | Ti | V | C | N | Ar | Si |
Eurofer ODS | – | – | 0.02 | 0.39 | 9.81 | 0.34 | 0.13 | 0.34 | – | 0.22 | 0.40 | 0.21 | – | 0.06 |
10Cr ODS | 0.57 | – | – | 0.50 | 10.64 | – | 0.17 | 0.17 | 0.29 | 0.11 | 0.60 | 0.02 | 0.01 | – |
KP-3 ODS | – | 6.40 | – | – | 13.82 | 0.55 | 0.16 | 0.37 | 0.18 | – | 0.21 | – | – | – |
Сталь Eurofer ODS легирована V, 10Cr ODS содержит V и Ti, а сталь KP-3 ODS легирована Ti и Al. Содержание иттрия находится во всех сталях в диапазоне 0.13–0.17 ат. %, в то время как содержание кислорода представлено в достаточно широком диапазоне от 0.17 до 0.37 ат. %.
Исходные состояния данных материалов уже были ранее исследованы методами просвечивающей электронной микроскопии и атомно-зондовой томографии [30]. В настоящей работе представлены расширенные АЗТ-данные исходных состояний исследуемых сталей, обеспечивающие улучшенную статистику детектированных событий.
Для исследования термической стабильности образцы исследуемых ДУО-сталей были состарены в высокотемпературной электровакуумной печи TVF-1200X. Время нагрева от комнатной температуры (21°C) до 650°C составляло 90 минут. Образцы находились при 650°C в течение 500 и 1000 ч в вакууме 5 · 10–5 Торр. После остановки нагрева время остывания в вакууме 5 · 10–5 Торр составляло 6 ч.
Исследование наноразмерных преципитатов в материалах проводилось методом атомно-зондовой томографии (АЗТ) с пикосекундным лазерным испарением микроскопах ПАЗЛ-3D и АТЛАЗ [31]. Низкая температура (40–50 К) в сочетании со сверхвысоким вакуумом и высокой энергией лазера (0.1–1.2 мкДж) обеспечили снижение фоновых шумов. Лазерный источник подавал импульсы длительностью 10 пс на длине волны 355 нм (ПАЗЛ-3D) и 532 нм (АТЛАЗ) с частотой 100 кГц [32]. Испарение составляло от 5 до 50 атомов на 1000 лазерных импульсов, а мощность лазера подбиралась таким образом, чтобы отношение ионов Fe++/Fe+ находилось в диапазоне от 100 до 1000 относительных единиц.
Для подготовки образцов для атомной зондовой томографии из исходных заготовок вырезались штабики размером 0.3 × 0.3 × 10 мм3. Дальнейшее утонение образцов проводилось стандартными методами электрохимического полирования для формирования кончика образца с радиусом закругления 15–50 нм. Качество полученных образцов контролировалось на просвечивающем электронном микроскопе JEOL 1200 EX.
Анализ АЗТ-данных включал идентификацию масс-спектра, реконструкцию и анализ трехмерного распределения химических элементов в образцах с использованием программного обеспечения KVANTM-3D [33]. Для каждого состояния было получено не менее двух объемов с размерами 30 × 30 × 500 нм3.
РЕЗУЛЬТАТЫ
AЗT-анализ исходного состояния ДУО-сталей выявил существенное число нанокластеров, имеющих размер в диапазоне 2–4 нм, обогащенных по Cr, Y, O, а также по Ti, V и Al, в зависимости от системы легирования [30]. В стали Eurofer ODS, не содержащей Ti, в кластерах присутствует значительное количество ванадия. В стали 10Cr ODS, содержащей V и Ti в сравнительно близких концентрациях, кластеры преимущественно обогащены по Ti. В стали KP-3 ODS, содержащей в ~30 раз больше Al по сравнению с Ti, кластеры тем не менее преимущественно обогащены по Ti.
После проведенного термического старения при 650°C в ДУО-сталях были обнаружены кластеры, обогащенные по тем же элементам, что и кластеры в исходных состояниях. При этом при старении в течение 500 ч в Eurofer ODS средний размер кластеров увеличивается в 2 раза до 4 ± 1 нм, а их объемная плотность вырастает в 1.5 раза до 48 × 1022 м–3. При термическом старении в течение 1000 ч средний размер кластеров сохраняется, а объемная плотность уменьшается в 1.3 раза до 37 × 1022 м–3. Атомные карты распределения химических элементов в исследованном объеме стали Eurofer ODS после термического старения представлены на рис. 1, 2, распределения кластеров по размеру (нормированные на объемную плотность) – на рис. 3. Также на рис. 3 для сравнения представлено распределение кластеров по размеру в исходном состоянии.

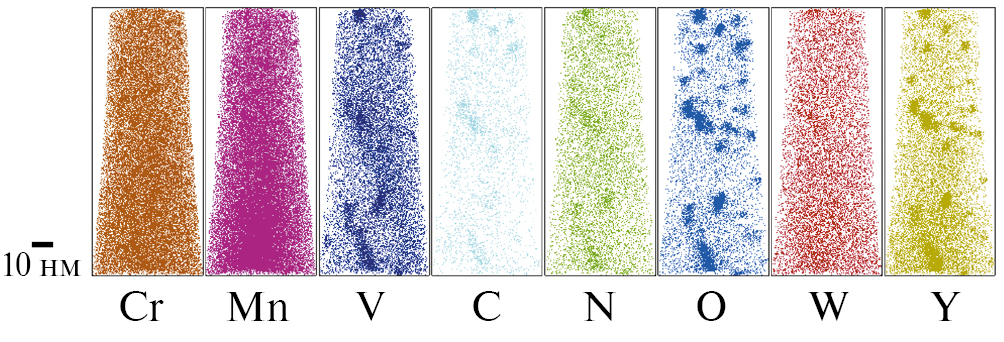

Рис. 1. Атомные карты распределения химических элементов в исследованном объеме стали Eurofer ODS после старения при 650°C в течение 500 ч.

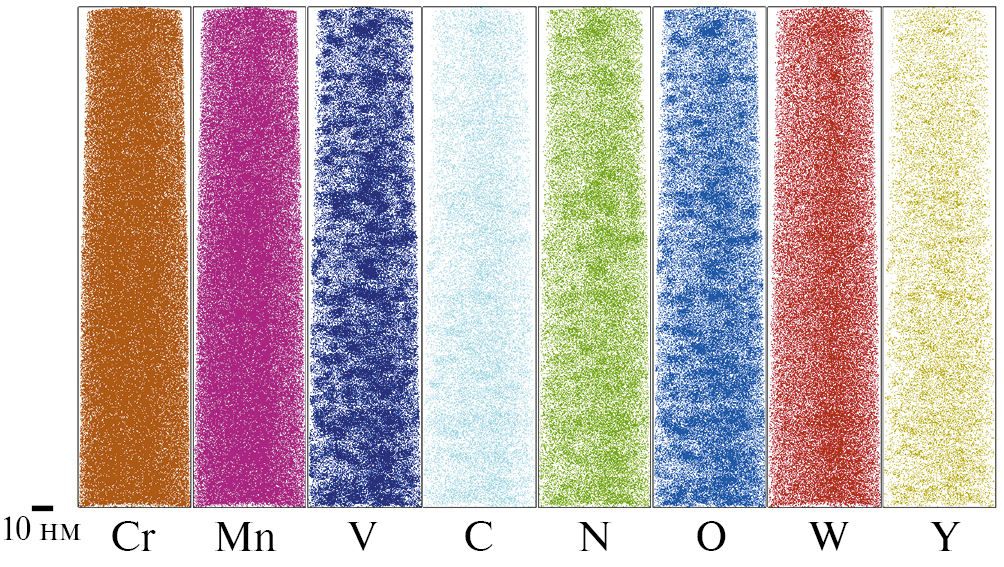

Рис. 2. Атомные карты распределения химических элементов в исследованном объеме стали Eurofer ODS после старения при 650°C в течение 1000 ч.
Рис. 3. Распределения кластеров по размеру в стали Eurofer ODS в исходном состоянии, после термического старения при 650°C в течение 500 ч и 1000 ч.
При термическом старении в течение 500 ч при 650°C в 10Cr ODS средний размер кластеров сохраняется (4 ± 1 нм), при этом их объемная плотность вырастает в 1.3 раза до 21 × 1022 м–3. При термическом старении в течение 1000 ч средний размер кластеров сохраняется, а объемная плотность уменьшается до значения, полученного в исходном состоянии (в пределах разброса). Атомные карты распределения химических элементов в стали 10Cr ODS после термического старения представлены на рис. 4–5, распределения кластеров по размеру – на рис. 6. Для сравнения также на рис. 6 представлено распределение кластеров по размеру в исходном состоянии.

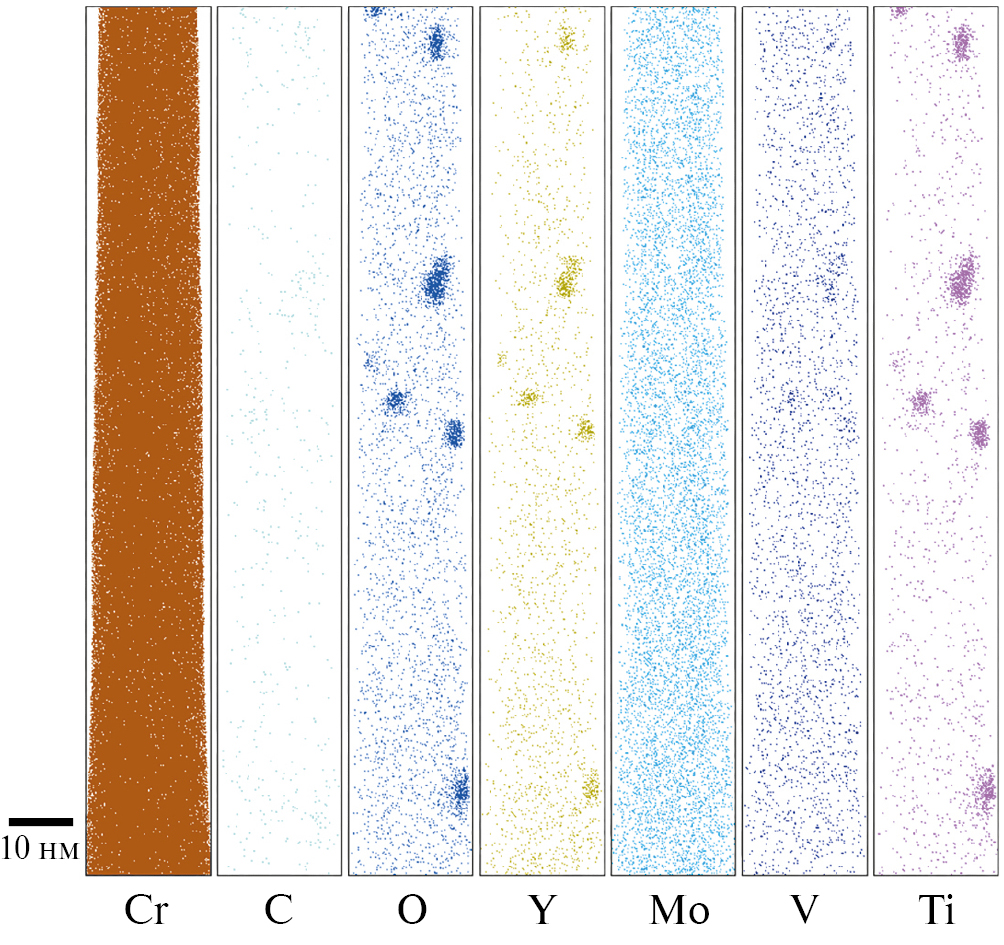

Рис. 4. Атомные карты распределения химических элементов в исследованном объеме стали 10Cr ODS после старения при 650°C в течение 500 ч.
Рис. 5. Атомные карты распределения химических элементов в исследованном объеме стали 10Cr ODS после старения при 650°C в течение 1000 ч.

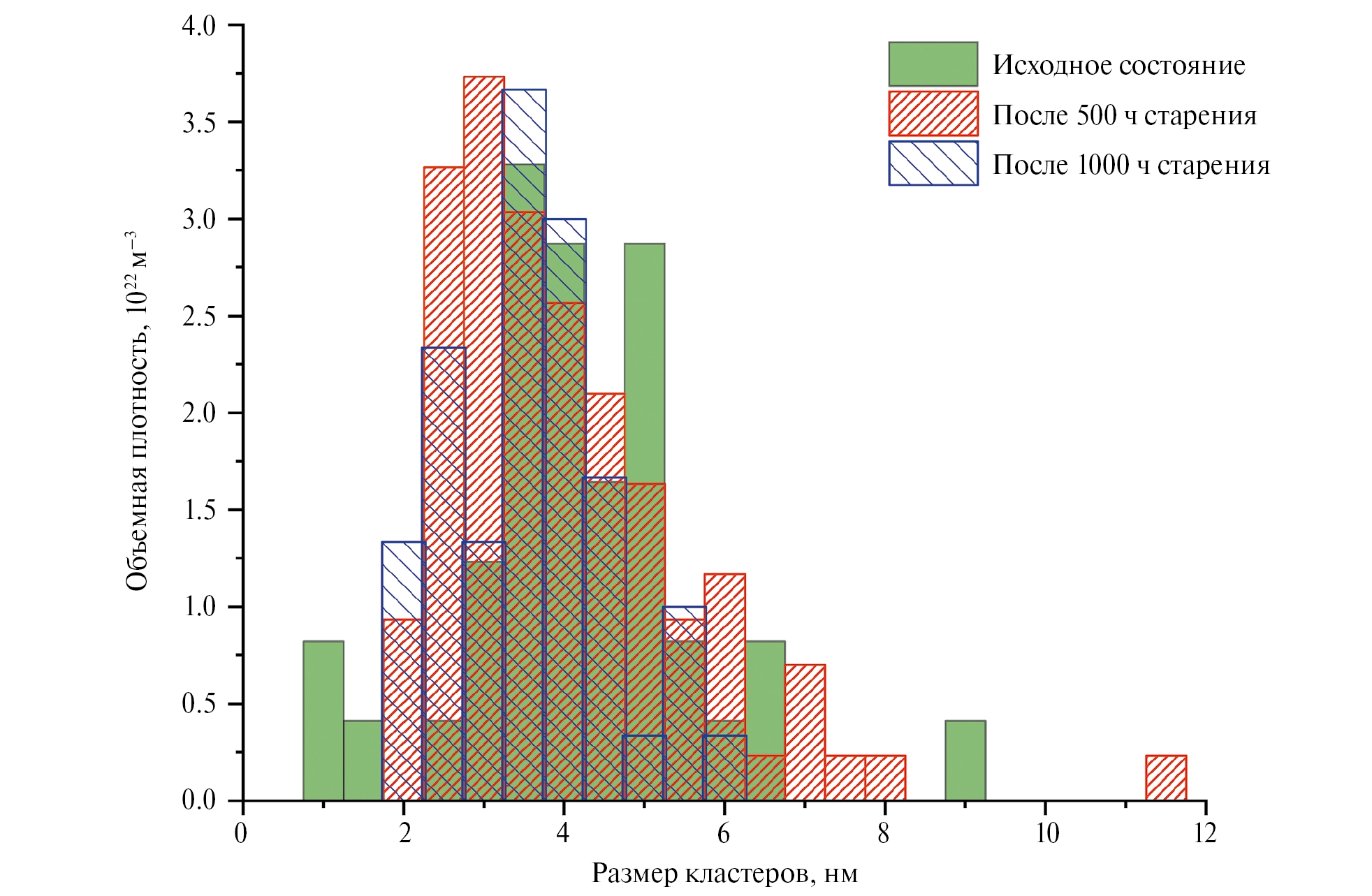

Рис. 6. Распределения кластеров по размеру в стали 10Cr ODS в исходном состоянии, после термического старения при 650°C в течение 500 ч и 1000 ч.
При термическом старении в течение 500 ч при 650°C в KP-3 ODS средний размер кластеров сохраняется в пределах 4 ± 1 нм, при этом их объемная плотность вырастает в 1.3 раза до 60 × 1022 м–3. При термическом старении в течение 1000 ч средний размер кластеров уменьшается до 3 ± 1 нм, а объемная плотность незначительно увеличивается до 62 × 1022 м–3 (в пределах разброса). Атомные карты распределения химических элементов в стали KP-3 ODS после термического старения представлены на рис. 7, 8, распределения кластеров по размеру, в том числе в исходном состоянии – на рис. 9.

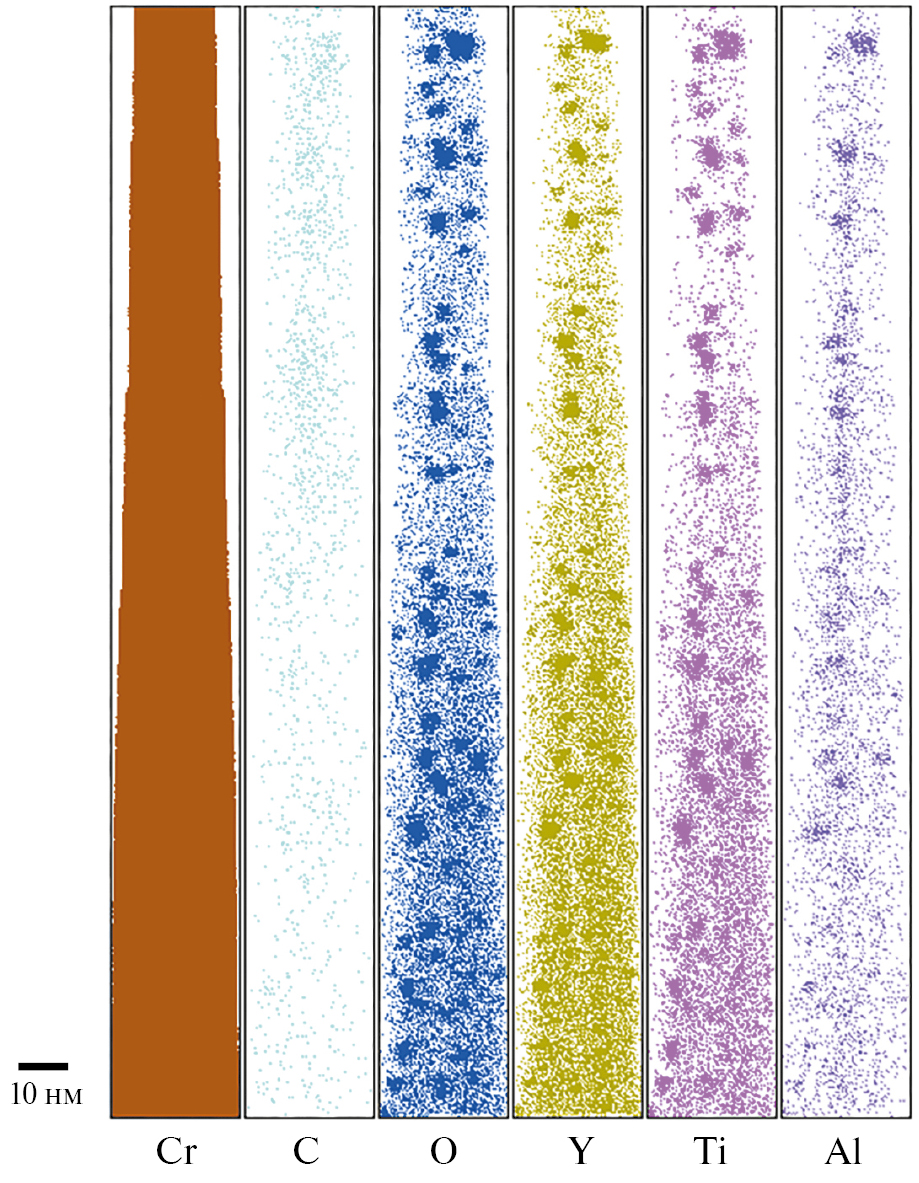

Рис. 7. Атомные карты распределения химических элементов в исследованном объеме стали KP-3 ODS после старения при 650°C в течение 500 ч.
Рис. 8. Атомные карты распределения химических элементов в исследованном объеме стали KP-3 ODS после старения при 650°C в течение 1000 ч.

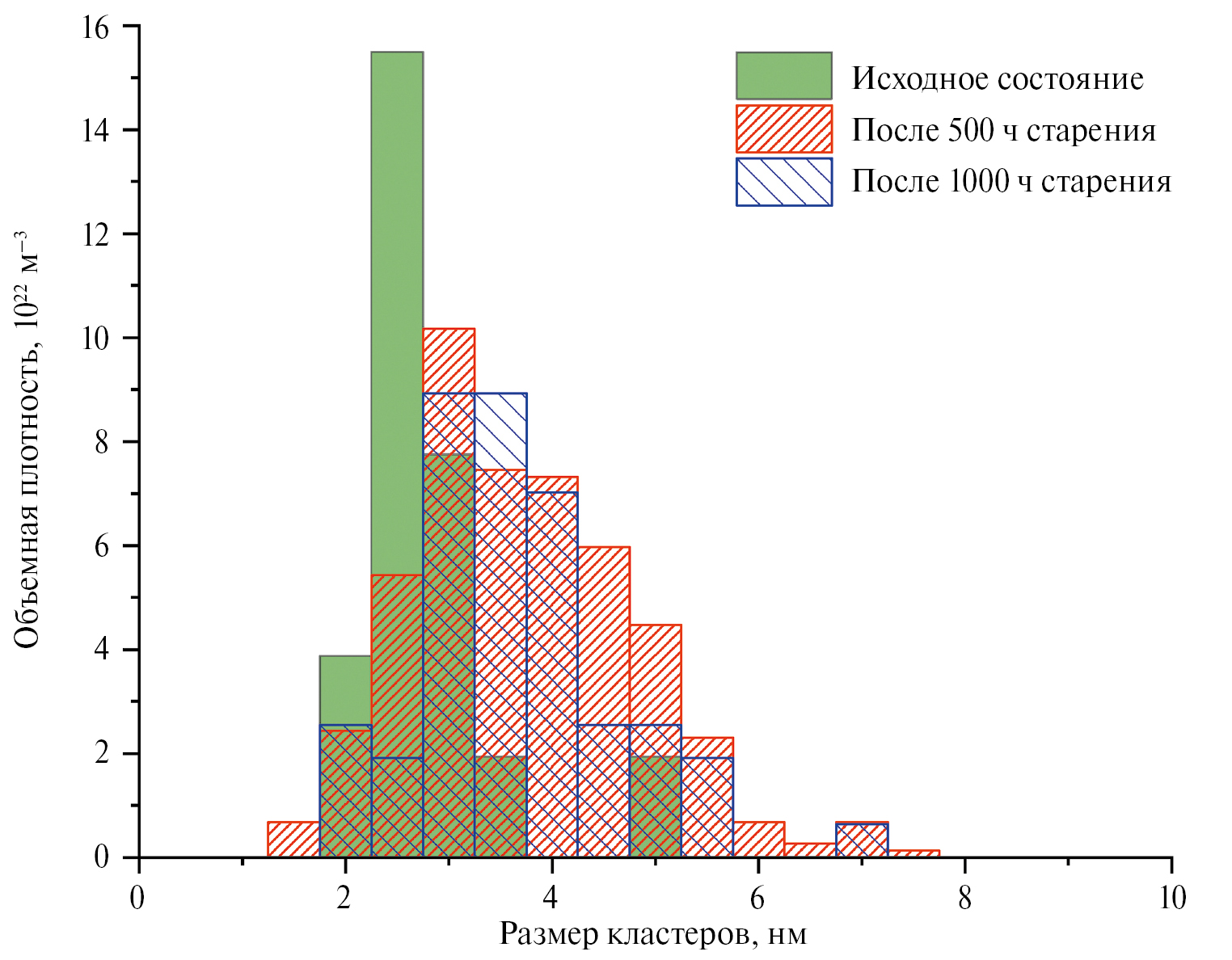

Рис. 9. Распределения кластеров по размеру в стали KP-3 ODS в исходном состоянии, после термического старения при 650°C в течение 500 ч и 1000 ч.
В табл. 2 представлено сравнение количественных характеристик кластеров в исходном состоянии и после термического старения при 650°C до 500 ч и 1000 ч. Подробное сравнение обогащения кластеров (разница между концентрацией элемента в кластерах и его концентрацией в матрице), а также состава матрицы до и после термического старения представлены в табл. 3 и 4 соответственно. Отрицательное обогащение в табл. 3 отвечает меньшему содержанию элемента в кластерах в сравнении с его содержанием в матрице. В Eurofer ODS, с увеличением времени термического старения, концентрация O и Y в матрице и обогащение в кластерах уменьшается. В 10Cr ODS концентрация O, Y и Ti в матрице с увеличением времени старения уменьшается, а в кластерах обогащение возрастает только по O и Ti. В KP-3 ODS при старении концентрация O, Y и Ti в матрице возрастает, а в кластерах возрастает обогащение только по O и Y.
Таблица 2. Характерные размеры и объемная плотность кластеров, обнаруженных с помощью АЗТ в ДУО-сталях после термического старения при 650°C в течение 500 и 1000 ч (приведены среднеквадратичные отклонения, в объемной плотности указана статистическая ошибка, определяемая числом обнаруженных кластеров)
Материал | Тип кластеров | Средний размер кластеров, нм | Объемная плотность кластеров, 1022 м-3 | ||||
Исходное состояние | 650°C, 500 ч | 650°C, 1000 ч | Исходное состояние | 650°C, 500 ч | 650°C, 1000 ч | ||
Eurofer ODS | Cr–Y–O-V | 2 ± 1 | 4 ± 1 | 4 ± 1 | 32 ± 5 | 48 ± 3 | 37 ± 5 |
10Cr ODS | Cr–Y–O–Ti | 4 ± 1 | 4 ± 1 | 4 ± 1 | 16 ± 2 | 21 ± 2 | 15 ± 2 |
KP-3 ODS | Cr–Y–O–Ti–Al | 4 ± 1 | 4 ± 1 | 3 ± 1 | 45 ± 4 | 60 ± 3 | 62 ± 5 |
Таблица 3. Обогащение кластеров в исследуемых ДУО-сталях в исходном состоянии и после термического старения при 650°С в течение 500 и 1000 ч, ат. % (приведены среднеквадратичные отклонения)
Материал | Eurofer ODS | 10Cr ODS | KP-3 ODS | ||||||
Состояние Элемент | Исходное | 500 ч | 1000 ч | Исходное | 500 ч | 1000 ч | Исходное | 500 ч | 1000 ч |
Fe | –43 ± 6 | –36 ± 3 | –29 ± 10 | –22 ± 11 | –36 ± 11 | –24 ± 6 | –20 ± 5 | –24 ± 7 | –31 ± 5 |
Cr | 10 ± 1 | 6 ± 3 | 7 ± 4 | 4 ± 2 | 4 ± 2 | 3 ± 2 | 3 ± 2 | 3 ± 2 | 7 ± 3 |
Y | 12 ± 3 | 4 ± 2 | 4 ± 1 | 3 ± 2 | 3 ± 1 | 3 ± 2 | 2 ± 1 | 4 ± 1 | 4 ± 2 |
O | 11 ± 2 | 9 ± 1 | 7 ± 1 | 7 ± 4 | 16 ± 4 | 9 ± 3 | 8 ± 2 | 12 ± 1 | 12 ± 2 |
Ti | – | – | – | 6 ± 3 | 10 ± 4 | 8 ± 3 | 7 ± 2 | 9 ± 1 | 7 ± 3 |
V | 8 ± 2 | 13 ± 5 | 7 ± 5 | 0.8 ± 0.4 | 1 ± 1 | 0.6 ± 0.4 | – | – | – |
Al | – | – | – | – | – | – | 0.2 ± 0.2 | 0.3 ± 0.1 | 0.8 ± 0.8 |
Таблица 4. Средние концентрации химических элементов в матрице до и после термического старения при 650°С в течение 500 и 1000 ч, ат. % (приведены среднеквадратичные отклонения)
Материал | Eurofer ODS | 10Cr ODS | KP-3 ODS | ||||||
Состояние Элемент | Исходное | 500 ч | 1000 ч | Исходное | 500 ч | 1000 ч | Исходное | 500 ч | 1000 ч |
Fe | 89 ± 5 | 90 ± 1 | 91 ± 1 | 90 ± 1 | 91 ± 2 | 92 ± 1 | 82 ± 2 | 84 ± 1 | 86 ± 1 |
Cr | 10 ± 1 | 9 ± 2 | 9 ± 1 | 8 ± 1 | 8 ± 1 | 7 ± 1 | 17 ± 2 | 15 ± 1 | 14 ± 1 |
Y | 0.1 ± 0.1 | 0.02 ± 0.01 | 0.01 ± 0.01 | 0.2 ± 0.1 | 0.07 ± 0.07 | 0.04 ± 0.01 | 0.02 ± 0.02 | 0.07 ± 0.01 | 0.05 ± 0.04 |
O | 0.3 ± 0.1 | 0.1 ± 0.1 | 0.04 ± 0.01 | 0.1 ± 0,1 | 0.2 ± 0.2 | 0.01 ± 0.01 | 0.01 ± 0.01 | 0.1 ± 0.1 | 0.2 ± 0.1 |
Ti | – | – | – | 0.07 ± 0.01 | 0.06 ± 0.06 | 0.02 ± 0.02 | 0.01 ± 0.01 | 0.07 ± 0.06 | 0.07 ± 0.01 |
V | 0.2 ± 0.1 | 0.2 ± 0.1 | 0.1 ± 0.1 | 0.1 ± 0.1 | – | – | – | – | – |
С | – | 0.06 ± 0.01 | 0.04 ± 0.02 | 0.02 ± 0.01 | 0.05 ± 0.03 | 0.1 ± 0.1 | 0.05 ± 0.03 | 0.02 ± 0.01 | 0.1 ± 0.1 |
N | – | 0.07 ± 0.01 | 0.06 ± 0.01 | 0.01 ± 0.01 | 0.01 ± 0.01 | 0.01 ± 0.01 | – | – | – |
Mn | 0.4 ± 0.1 | 0.3 ± 0.1 | 0.3 ± 0.1 | 0.7 ± 0.1 | 0.3 ± 0.3 | 0.4 ± 0.1 | – | – | – |
Mo | – | – | – | 0.4 ± 0.1 | 0.4 ± 0.2 | 0.2 ± 0.1 | – | – | – |
W | 0.3 ± 0.1 | 0.03 ± 0.01 | 0.05 ± 0.02 | – | – | – | 0.3 ± 0.1 | 0.04 ± 0.01 | 0.1 ± 0.1 |
Al | – | – | – | – | – | – | 0.06 ± 0.01 | 0.03 ± 0.01 | 0.06 ± 0.01 |
ОБСУЖДЕНИЕ
Исследование методом АЗТ показало наличие существенных изменений в подсистеме кластеров в процессе термического старения. Изменение среднего размера и объемных плотностей кластеров при увеличении времени термического старения от исходного состояния до 1000 ч при 650°C представлены на рис. 10 и 11 соответственно. В Eurofer ODS наблюдается (рис. 10) заметный рост среднего размера кластеров с 2 ± 1 до 4 ± 1 нм при старении в течение 500 ч, а затем сохранение размера до конца термического старения, в 10Cr ODS размер сохраняется ~4 ± 1 нм во всем диапазоне времен старения, в то время как в KP-3 ODS средний размер стабилен (~4 ± 1 нм) до 500 ч и немного уменьшается (до 3 ± 1) при увеличении времени старения до 1000 ч. При этом стоит отметить, что во всех трех сталях при достижении 1000 ч старения (рис. 3, 6 и 9) больше не наблюдаются крупные кластеры (> 6–9 нм), которые все еще присутствовали после 500 ч.

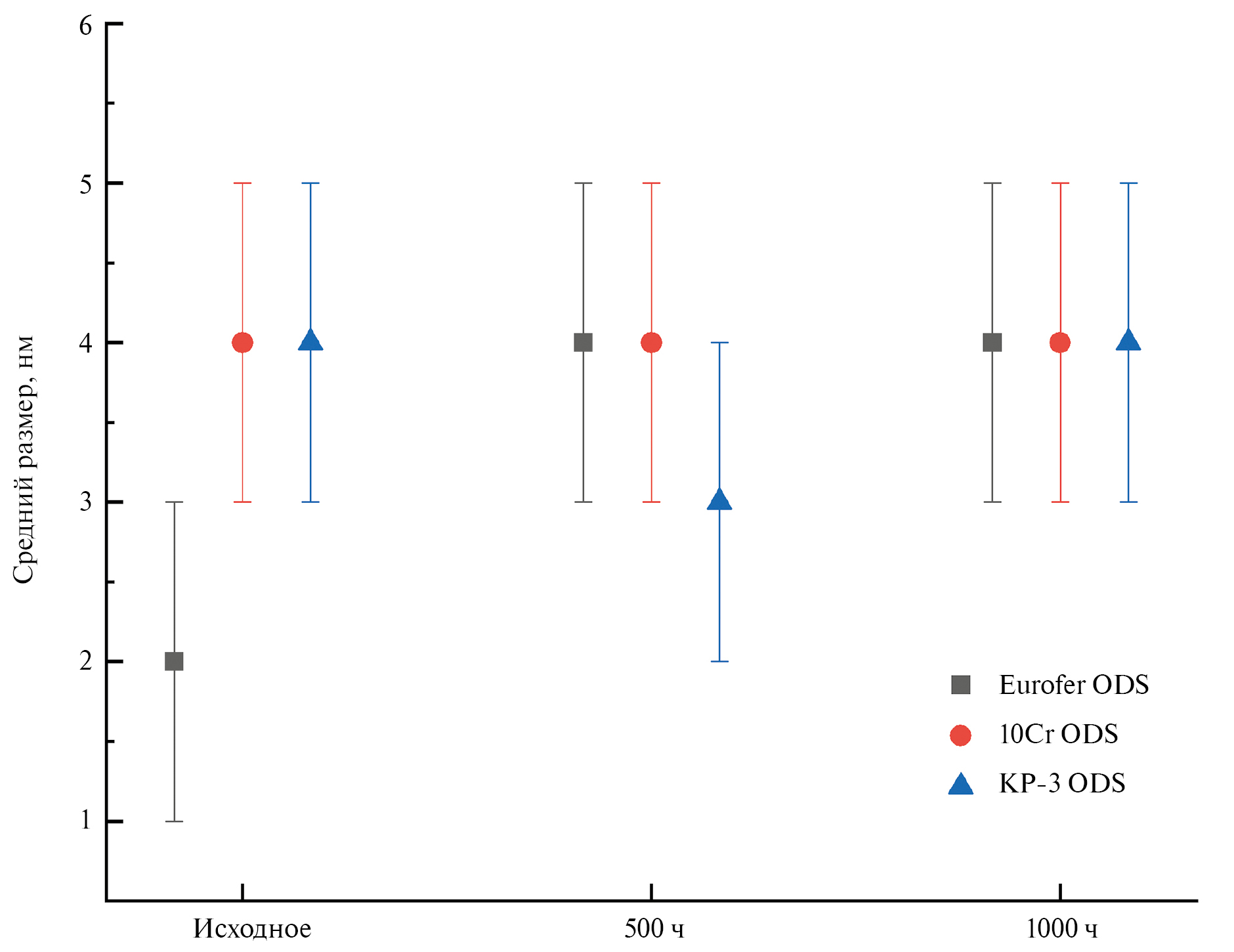

Рис. 10. Зависимость среднего размера кластеров от степени термического старения.
Рис. 11. Зависимость объемной плотности кластеров от степени термического старения.
Основываясь на изменениях количественных и качественных характеристик кластеров и концентраций химических элементов в матрице исследованных ДУО-сталей (табл. 2 и 4), можно сделать выводы относительно природы изменений в подсистеме кластеров. Для этого проведем оценку объема материала, заключенного в кластеры, 4/3πR3 × N, где R и N – радиус и объемная плотность кластеров соответственно. В результате старения при 650°C, 500 ч в Eurofer ODS объем материала в кластерах существенно возрастает в сравнении с исходным состоянием, что также сопровождается характерным уменьшением количества Y и O в матрице, отвечающим стадии зарождения и роста кластеров из пересыщенного раствора матрицы. Аналогично в 10Cr ODS наблюдается рост общего объема кластеров при уменьшении содержания Y и Ti в матрице, что соответствует тенденции, характерной для стадии зарождения и роста кластеров. В KP-3 ODS также наблюдается увеличение суммарного объема кластеров, но при этом происходит увеличение содержания Y, O и Ti в матрице, что возможно, когда, помимо зарождения и роста кластеров, происходит выделение указанных элементов за счет растворения оксидных частиц. После старения в течение 1000 ч в Eurofer ODS, 10Cr ODS и KP-3 ODS наблюдается снижение объема кластеров в сравнении с 500 ч при дальнейшем уменьшении содержания соответствующих элементов в матрице. Уменьшение объема кластеров при увеличении времени старения от 500 до 1000 ч предположительно связано с трансформацией крупных кластеров в оксидные частицы.
Согласно результатам моделирования, выполненного в работе [34], критический радиус зарождения для кластеров типа Y–O и Y–Ti–O находится в пределах 2 нм. После чего, согласно [35], активную роль играет коалесценция (или Ostwald ripening в англоязычной литературе) [1, 8, 13, 36]. Данная закономерность полностью согласуется с результатами, полученными в настоящей работе для сталей Eurofer ODS и 10Cr ODS. В Eurofer ODS (кластеры Y–O) после старения в течение 500 ч при 650°C наблюдается резкое увеличение среднего размера (до 4 ± 1 нм) и объемной плотности кластеров (в 1.5 раза), что соответствует стадии зарождения, а при старении в течение 1000 ч сохраняется средний размер при уменьшении объемной плотности (в 1.3 раза), что указывает на переход более крупных кластеров в оксидные частицы. В 10Cr ODS средний размер Y–Ti–O кластеров стабилен (4 ± 1 нм), в то время как объемная плотность сначала увеличивается (в 1.3 раза при 500 ч), а затем уменьшается (в 1.3 раза при 1000 ч), что также хорошо описывается моделью, включающей стадии зарождения, роста и последующей коалесценции [34, 35]. Поведение стали KP-3 ODS отличается: при 500 ч старения среднее значение размера сохраняется в пределах 4 ± 1 нм при увеличении объемной плотности (в 1.3 раза), но затем при 1000 ч уменьшается до (3 ± 1 нм) с сохранением объемной плотности. Данное изменение предположительно связано с преобразованием более крупных кластеров в оксиды. Проверка этого утверждения требует дополнительных исследования методом ПЭМ.
ЗАКЛЮЧЕНИЕ
Проведено исследование методами атомно-зондовой томографии перестройки наноструктуры дисперсно-упрочненных оксидами сталей Eurofer ODS, 10Cr ODS и KР-3 ODS с различными системами легирования в результате термического старения при 650°С в течение 500 и 1000 ч.
После старения ДУО-сталей в течение 500 ч обнаружены: кластеры Cr–Y–O с размерами ~ 4 нм и объемной плотностью ~ 48 × 1022 м–3 в Eurofer ODS, кластеры Cr–Y–O–Ti со средним размером ~4 нм и объемной плотностью 21 × 1022 м–3 в стали 10Сr ODS и кластеры Cr–Y–O–Ti размерами ~4 нм и объемной плотностью 60 × 1022 м–3 в стали KP-3 ODS. После старения в течение 1000 ч тип кластеров не изменился, а их характеристики составили: средний размер ~ 4 нм и объемная плотность ~ 37 × 1022 м–3 в Eurofer ODS, размер ~ 4 нм и объемная плотность 15 × 1022 м–3 в стали 10Сr ODS, и размер ~ 3 нм и объемная плотность 62 × 1022 м–3 в стали KP-3 ODS.
Сравнение полученных данных после термического старения с данными для исходного состояния демонстрирует во всех сталях рост объемной плотности кластеров (при сохранении или росте их среднего размера) при старении в течение 500 ч, соответствующий стадии зарождения кластеров. В то время как после старения в течение 1000 ч обнаружено уменьшение объемной плотности, что соответствует стадии коалесценции. Данные закономерности также подтверждаются анализом изменения концентрации химических элементов в матрице.
Изменение объемной плотности, средних размеров и химического состава кластеров, а также матрицы указывает на существенное взаимодействие кластеров с другой фазой в условиях термического старения при 650°С до 1000 ч. В роли этой фазы могут выступать оксидные частицы.
Работа выполнена при финансовой поддержке Российской Федерации в лице Министерства науки и высшего образования РФ (Соглашение № 075-15-2021-1352). Томографический атомно-зондовый анализ выполнен на оборудовании Центра коллективного пользования КАМИКС (http://kamiks.itep.ru/) НИЦ “Курчатовский институт”.
Авторы благодарят доктора П. Владимирова из Института технологий Карлсруэ (Германия), профессора А. Кимуру из Университета Киото (Япония) и доктора T.K. Ким из Корейского исследовательского института атомной энергии (Республика Корея) за предоставленные образцы ДУО сталей.
Авторы данной работы заявляют, что у них нет конфликта интересов.
