Разработка методики расчета электромагнитного поля, токов и потерь в транспонированных стержнях обмотки якоря

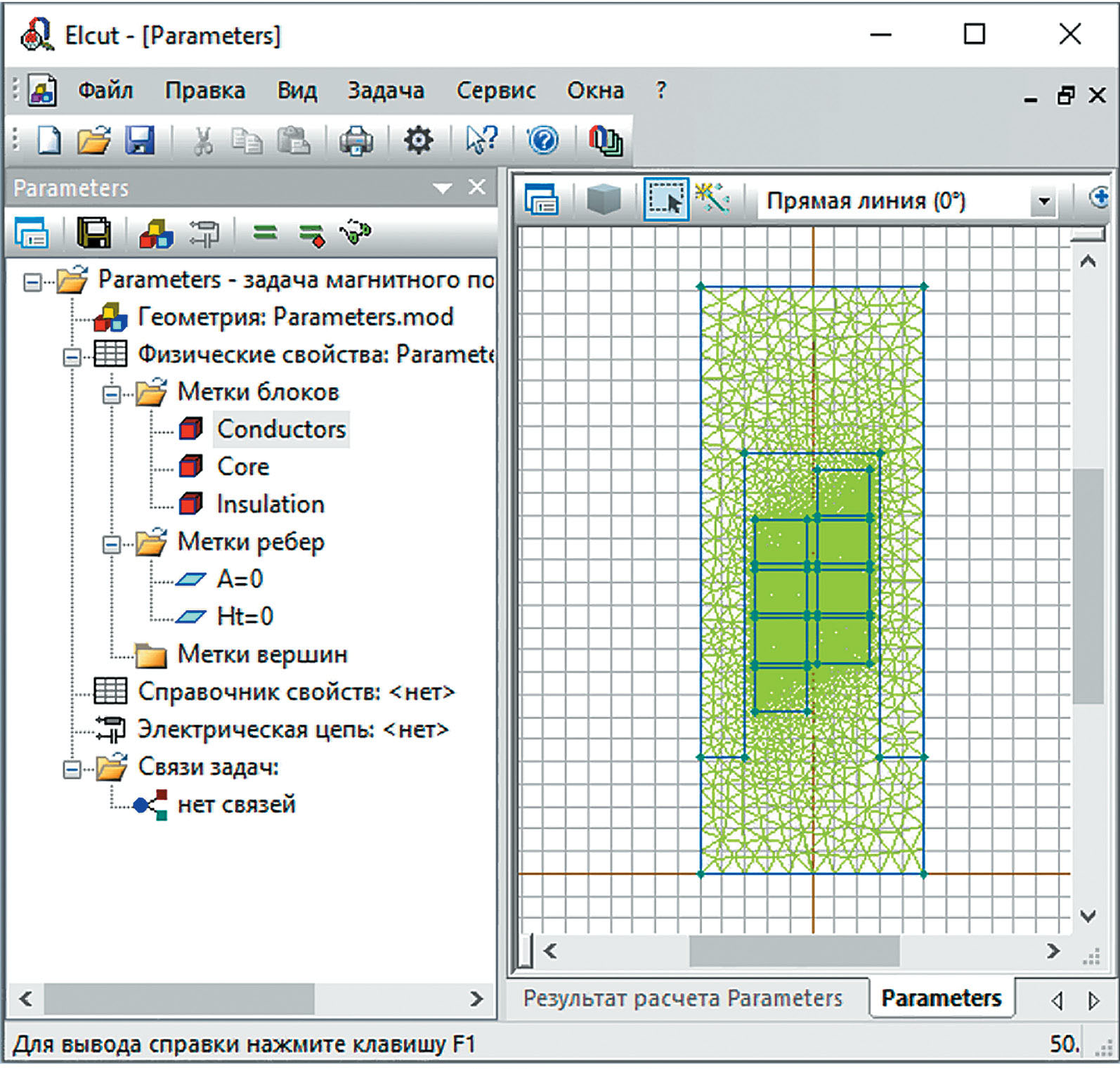

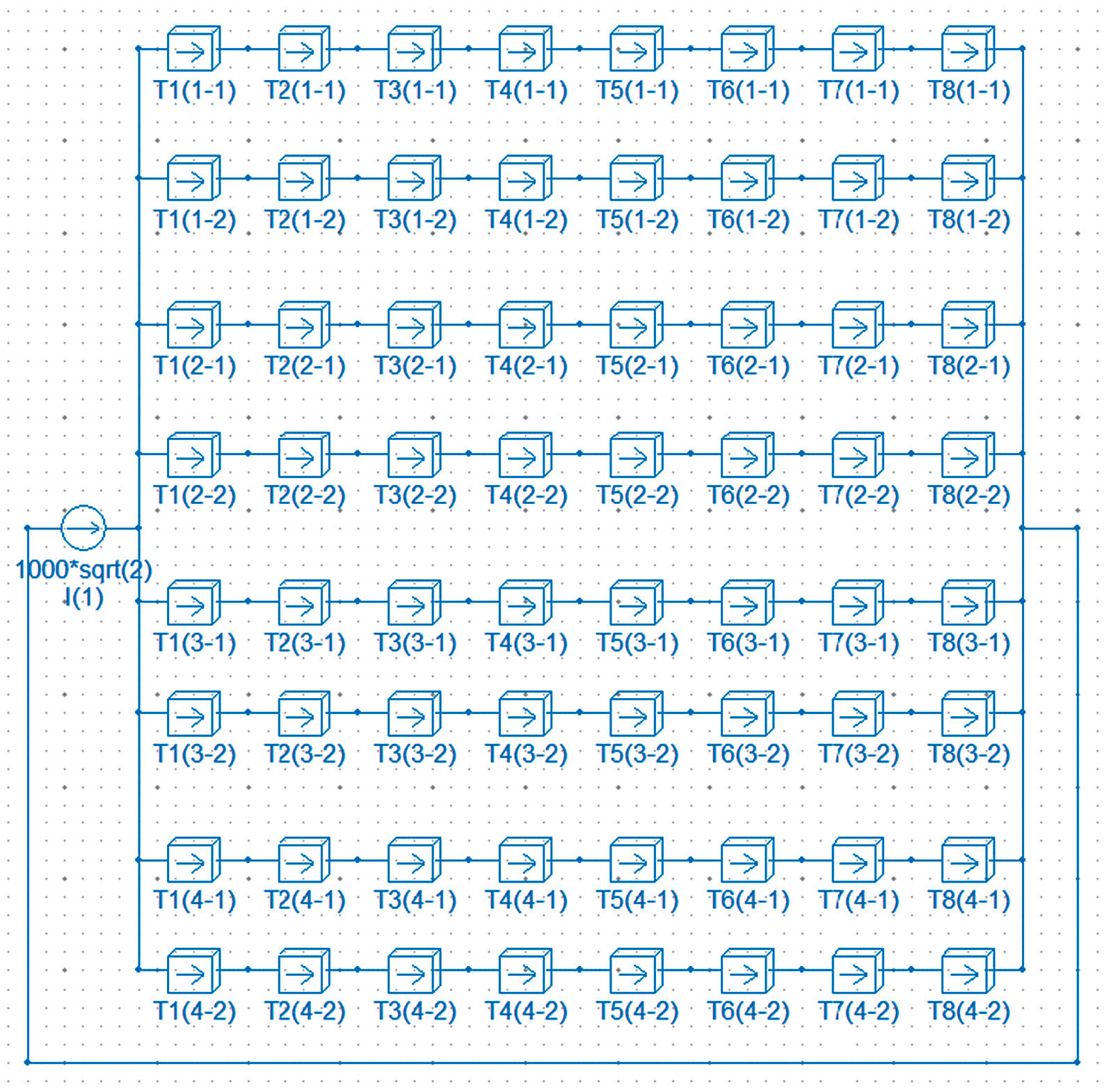

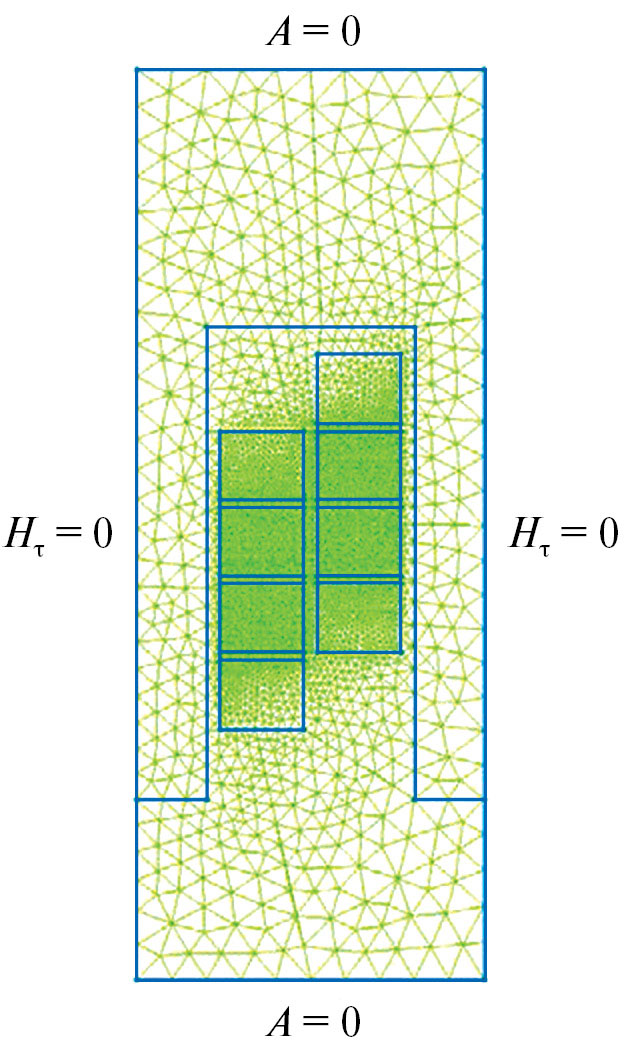

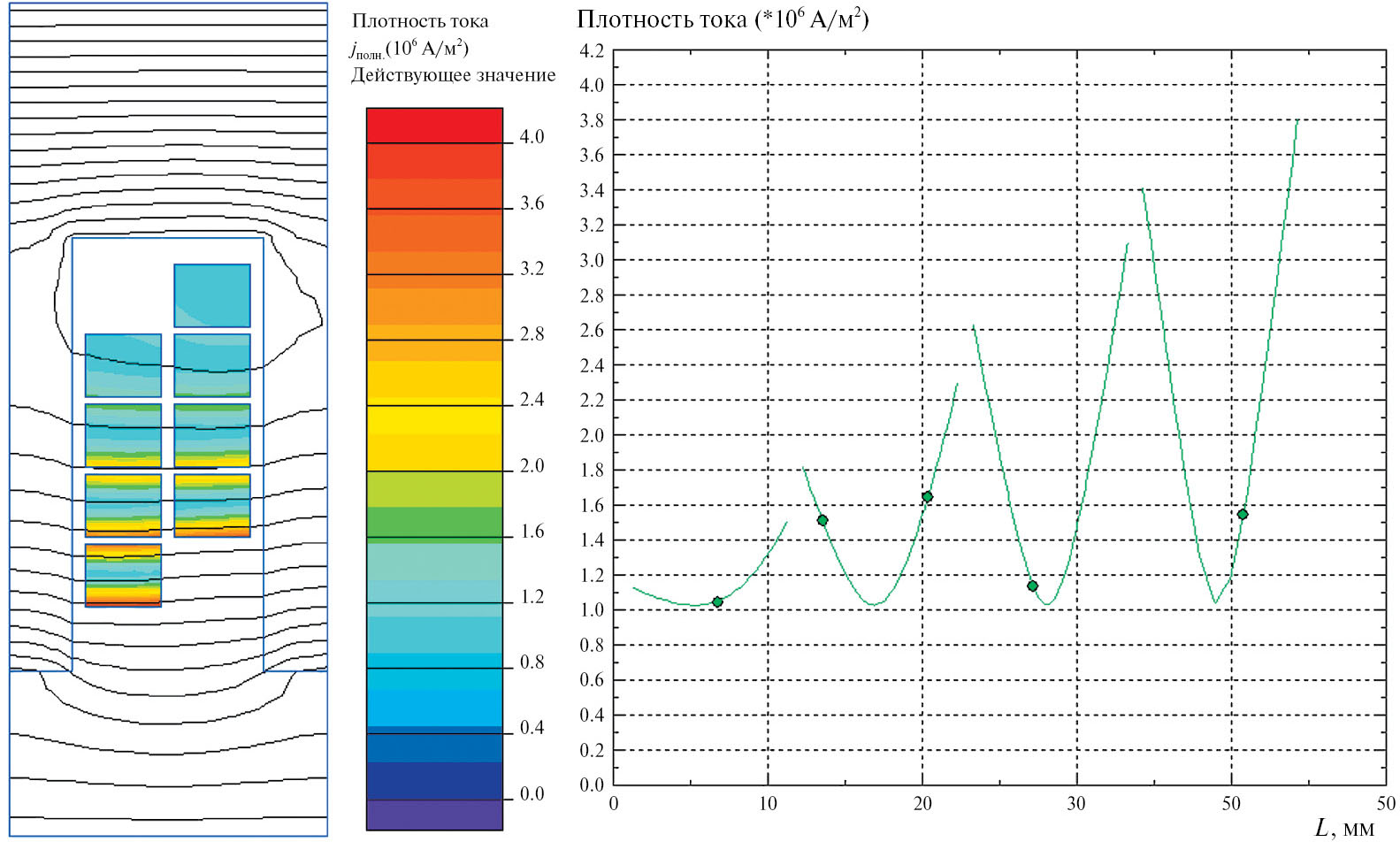

В статье изложена методика расчета распределения магнитного поля, токов и потерь в транспонированных стержнях обмотки якоря электрической машины. Данная методика основана на моделировании магнитного поля переменных токов методом конечных элементов в плоской постановке с учетом электрической цепи в программном комплексе ELCUT. Методика учитывает идеальность транспозиции проводников стержня якоря по его длине, особенности конструкции пазовой геометрии и выкладки паза якоря. Электрическая цепь моделирует соединение элементарных проводников обмотки якоря с учетом их положений по длине стержня. На основе сравнительного анализа результатов, полученных из специально проведенных численных экспериментов, проведена оценка влияния на результаты расчета различных условий таких, как положение проводников по длине машины при транспозиции и необходимость учета наличия ротора. Анализ выполнен путем сравнения энергетических характеристик: омических и добавочных потерь и их соотношений. Сравнительный анализ результатов расчета показывает приемлемость предлагаемой методики, а методика может быть рекомендована при расчете потерь транспонированных обмоток якорей.
